Motorun çamaşır makinesinden 220 V güç ağına bağlanması

Evdeki bir ustabaşı genellikle el ile her zaman kolay ve rahat olmayan bir şey yapmak zorundadır. Bu durumda, çeşitli makineler kurtarmaya gelir. Ancak onları sürecek bir cihaza ihtiyacınız var, örneğin bir elektrik motoru. Ancak asenkron üç fazlı motorlar, tasarımda basit ve çok yaygın olmasına rağmen, bunun için kapasitörler bulmak ve satın almak her zaman mümkün değildir. Bu nedenle kullanabilirsiniz ev aletlerinden motorlar. Bu yazıda, doğrudan dönüş ve geri dönüş için motoru çamaşır makinesinden ağa bağlama şemasını ele alacağız.

Çamaşır makinelerinde hangi motorlar kullanılır?

Çoğu çamaşır makinesi komütatör motorları kullanır. Çalıştırma ve çalışma kapasitörleri gerektirmedikleri, doğrudan ağa bağlanabildikleri için uygundurlar. Ek olarak, onlar için en basit hız kontrolü herhangi bir elektrikli eşya mağazasından satın alınabilir.

Çamaşır makinesinden toplayıcı motor aşağıdakilerden oluşur:

• stator;

• Manifoldlu rotor;

• Fırça montajı;

• Tako jeneratörü veya salon sensörü.

Motor devrini ve bunların regülasyonunu ölçmek için takojeneratörler veya salon sensörleri kullanılır. 220V şebekesinden motordan normal yolverme için kullanılmazlar, ancak yüküne bakılmaksızın (elbette nominal aralık dahilinde) şaft üzerindeki gücü koruyan karmaşık hız kontrolörleri ile çalışmak gerekir.

Bağlantı şeması

Başlangıçta, çamaşır makinesinden gelen motorlar bir terminal bloğu kullanılarak ağa bağlanır. Senden önce çıkarılmadıysa, motoru incelerken benzer bir resim göreceksiniz:

Kabloların sırası değişebilir, ancak temel olarak amaçları:

• Fırçalardan 2 tel;

• Stator sargısından 2 veya 3 kablo.

• Hız sensöründen 2 kablo.

Not:

Statordan üç kablonuz varsa, bunlardan biri sıkma modunda devirleri artırmak için kullanılan ortalama çıktıdır. O zaman eğer alay sarmak bir çift telin diğer çiftten daha yüksek direnç verdiğini, daha sonra yüksek dirençli uçlara bağlanarak hızın daha düşük olacağını, ancak tork daha yüksek olduğunu tespit etti. Ve daha düşük dirençli sonuçlar seçerseniz, bunun tersi - rpm daha yüksektir ve an daha düşüktür.

Bloktaki belirli modele bağlı olarak, bir tür koruma, örneğin termal ve benzeri kontaklar görüntülenebilir. Sonuç olarak, sadece ağa bağlanmak için dört kabloya ihtiyacımız var, örneğin, bunlar:

Çoğu motorun eklendiğini hatırlayın çamaşır makineleri - Bunlar sıralı uyarma toplayıcı motorlarıdır. Bu ne anlama geliyor? Stator sargısını seri olarak alan sargısına, yani armatür sargısına bağlamak gerekir.

Bunu yapmak için, stator sargısının bir ucunu ağ teline bağlamanız, stator sargısının ikinci ucunu fırçalardan birinin teline bağlamanız ve ikinci fırçayı ikinci ağ teline bağlamanız gerekir, bu bağlantı şeması aşağıdaki şekilde gösterilmiştir.

ters

Uygulamada, duvarda kullanım için motoru başka bir düzlemde sabitlemek imkansızdır, o zaman dönüş yönü size uymayabilir. Umutsuzluğa gerek yok. Motorun dönme yönünü çamaşır makinesinden değiştirmek için, stator sargısının ve alan sargısının uçlarını değiştirmeniz yeterlidir.

Çalışma sırasında motorun dönüş yönünü değiştirebilmek için bir DPDT tipi değiştirme anahtarı kullanmanız gerekir. Bunlar, iki bağımsız kontak grubu (iki kutup) ve orta kontağın birine veya diğer aşırı kontağa bağlandığı iki konumun bulunduğu altı kontak geçiş anahtarıdır.Dahili devresi yukarıda gösterilmiştir.

Dönüş yönünü değiştirme özelliğine sahip motorun çamaşır makinesinden bağlantı şeması aşağıda gösterilmiştir.

Telleri fırçalardan geçiş anahtarının aşırı kontaklarına ve orta kontaklardan birine stator sargısından ikinciye - ağ teline lehimlemeniz gerekir. Stator sargısının ikinci ucu hala ağa bağlı. Bundan sonra, jumper'ları ücretsiz iki çapraz bilekli temasa lehimlemeniz gerekir.

Hız ayarı

Tüm kollektör motorlarının devirleri kolayca ayarlanabilir. Bunu yapmak için akımı sargılarından değiştirin. Bu, besleme voltajını değiştirerek, örneğin fazın bir kısmını keserek, etkili voltaj değerini azaltarak yapılabilir. Bu ayarlama yöntemine Darbe Faz Kontrol Sistemi (SIFU) denir.

Pratikte, herhangi bir ev sönük güç 2.5-3 kW. Aydınlatma lambaları için bir dimmer kullanabilirsiniz, ancak bu durumda, başlangıç ​​karakterleri yeterli olmadıkça triyak BT138X-600 veya BTA20-600BW ile veya motor tüketimine göre 10 kat akım marjına sahip başka bir ile değiştirin. Aşağıdaki bağlantı şemasını görüyorsunuz.

Ancak çözümün basitliği için ödemek zorundasınız. Besleme voltajını düşürdüğümüz için akımı sınırlıyoruz. Buna göre, güç azalır. Bununla birlikte, yük altında, motor istenen hızı korumak için daha fazla akım tüketmeye başlar. Sonuç olarak, düşük voltaj nedeniyle, motor maksimum güç üretemeyecektir ve yük altındaki hızı düşecektir.

Bunu önlemek için, hız sensöründen geri bildirim alırken verilen hızı koruyan özel kartlar vardır. Dikkate alınan devrelerde kullanmadığımız kablolar. Bu, aşağıdakine benzer bir algoritmaya göre çalışır:

1. Ayarlanan hızın kontrol edilmesi.

2. Sensör değerlerini okuma ve bunları bir kayıt defterine kaydetme.

3. Sensör okumalarının karşılaştırılması, verilen gerçek devir sayısı.

4. Gerçek hız ayarlanan değere karşılık geliyorsa - hiçbir şey yapmayın. Devirler eşleşmiyorsa:

• Devirler artarsa ​​- SIFU fazının kesme açısını belirli bir değerle (düşük voltaj, akım ve güç) artırın;

• Devirler düşürülürse, SIFU fazının kesme açısını azaltırız (voltajı, akımı ve gücü arttırırız).

Ve böylece bir daire içinde tekrar eder. Böylece, motor milini yüklediğinizde - sistemin kendisi motora verilen voltajı artırmaya veya yük arttığında azaltmaya karar verir.

Böyle gelişmek için acele etmeye gerek yok mikrodenetleyici cihazlarUcuz anahtar teslimi çözümler var. Böyle bir cihazın bir örneği oluşturulmuştur TDA1085 entegre devresinde. Aşağıda gördüğünüz bağlantı şemasına bir örnek.

Buradaki imzalar şunları gösterir:

• M - motora çıkış.

• AC - ağ bağlantısı.

• T - devir saatine bağlantı.

• R0 - akım hız kontrol cihazı.

• R1 - minimum hız.

• R2 - maksimum hız

• R3 - motor düzensiz çalışıyorsa devreye ince ayar yapmak için.

Daha ayrıntılı talimatları burada bulabilirsiniz -

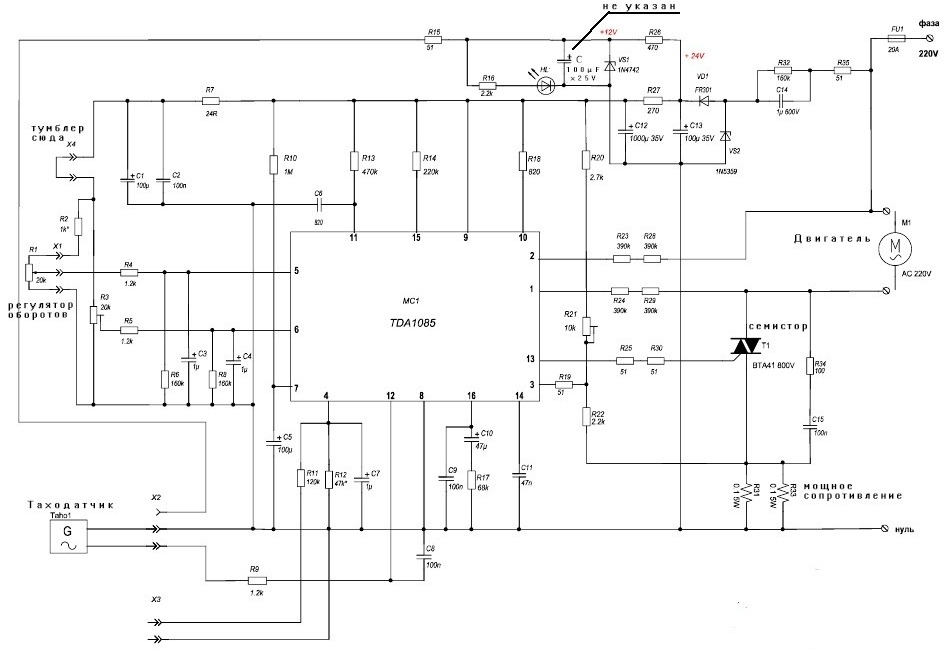

Verilen tahtanın şeması (büyütmek için resmin üzerine tıklayın):

Sonuç

Toplayıcının ya da halk olarak da adlandırıldığı gibi, çamaşır makinelerinden gelen fırça motorunun 10.000-15.000 rpm civarında oldukça yüksek hızda olduğunu lütfen unutmayın. Bunun nedeni tasarımından kaynaklanmaktadır. Düşük devirlere, örneğin 600 rpm'ye ihtiyacınız varsa, bir kayış veya dişli tahrik kullanın. Aksi takdirde, özel bir denetleyici kullanıldığında bile normal çalışmayı başaramazsınız.
