Kollektör motor devri devir çeşitleri ve düzenleri

Kollektör motorları genellikle elektrikli ev aletlerinde ve elektrikli el aletlerinde bulunabilir: bir çamaşır makinesi, öğütücü, matkap, elektrikli süpürge, vb. ) - çoğu elektrikli el aleti için gerekli olan şey budur.

Aynı zamanda, kollektör motorlarına hem doğru akım (özellikle düzeltilmiş) hem de bir ev ağından alternatif akım ile güç verilebilir. Toplayıcı motorun rotorunun dönme hızını kontrol etmek için hız regülatörleri kullanılır ve bunlar bu makalede ele alınacaktır.

Başlamak için, cihazı ve toplayıcı motor prensibini geri çağırın. Kollektör motoru zorunlu olarak şu parçaları içerir: rotor, stator ve fırça komütatör anahtarlama ünitesi. Stator ve rotora güç verildiğinde, manyetik alanları etkileşime başlar ve rotor sonunda döner.

Rotora güç, toplayıcıya (toplayıcı lamellere) sıkıca oturan grafit fırçalarla sağlanır. Rotorun dönüş yönünü değiştirmek için, statordaki veya rotordaki voltajın fazını değiştirmek gerekir.

Rotor ve stator bobinleri farklı kaynaklardan beslenebilir veya birbirine paralel veya seri olarak bağlanabilir. Bu paralel ve seri uyarma için toplayıcı motorlar arasındaki farktır. Yani, elektrikli ev aletlerinin çoğunda sıralı uyarma toplayıcı motorları bulunabilir, çünkü böyle bir dahil etme aşırı yüklenmelere karşı dayanıklı bir motorun elde edilmesini mümkün kılar.

Hız kontrolörlerinden bahsetmek, her şeyden önce, en basit tristör (triyak) devresi üzerinde duralım (aşağıya bakın). Bu çözüm elektrikli süpürgelerde, çamaşır makinelerinde, öğütücülerde kullanılır ve AC devrelerinde (özellikle ev ağından) yüksek güvenilirlik gösterir.

Bu şema oldukça basit bir şekilde çalışır: şebeke voltajının her periyodunda kondansatör bir direnç yoluyla ana anahtarın (triyak) kontrol elektroduna bağlı dinistörün kilidinin açılma voltajına yüklenir, bundan sonra triyak akımı açar ve yüke aktarır (kolektör motoruna).

Triyak açıklığının kontrol devresindeki kapasitörün şarj süresini ayarlayarak, motora verilen ortalama gücü düzenleyin, hızı ayarlayın. Bu, mevcut geri bildirimi olmayan en basit düzenleyicidir.

Triyak devresi normaline benzer akkor lambaların parlaklığını ayarlamak için dimmer, içinde geri bildirim yok. Mevcut geri beslemenin görünmesi için, örneğin kabul edilebilir gücü korumak ve aşırı yüklenmeleri önlemek için ek elektroniklere ihtiyaç vardır. Ancak, basit ve basit olmayan şemalardan seçenekleri göz önünde bulundurursanız, bir triyak devresi bir triyak devresini takip eder.

Reosta devresi, hızı etkili bir şekilde kontrol etmenizi sağlar, ancak büyük miktarda ısının yayılmasına neden olur. Bir radyatör ve verimli ısı dağılımı gerektirir, bu da enerji kayıpları ve sonunda düşük verimlilik anlamına gelir.

Regülatör devreleri, özel tristör kontrol devrelerinde veya en azından entegre bir zamanlayıcıda daha verimlidir. Yükün (kollektör motoru) alternatif akımda değiştirilmesi, ağ sinüzoidinin her döneminde bir veya daha fazla kez açılan ve kapanan bir güç transistörü (veya tristör) tarafından gerçekleştirilir. Bu motora sağlanan ortalama gücü düzenler.

Kontrol devresi, bir söndürme devresi yoluyla kendi kaynağından veya 220 voltluk bir şebekeden 12 voltluk doğrudan voltaj ile beslenir.Bu tür şemalar güçlü motorları kontrol etmek için uygundur.

DC yongaları ile düzenleme prensibi elbette PWM - Darbe Genişliği Modülasyonu. Örneğin transistör, birkaç kilohertz'lik kesin bir frekansla açılır, ancak açık durumun süresi ayarlanabilir. Bu nedenle, değişken bir direncin sapını döndürerek, toplayıcı motorun rotorunun dönme hızını ayarlayın. Bu yöntem, kollektör motorunun küçük devirlerini yük altında tutmak için uygundur.

Daha iyi kontrol - sadece DC kontrolü. PWM yaklaşık 15 kHz frekansta çalıştığında, darbe genişliğini ayarlayarak voltaj yaklaşık olarak aynı akımda kontrol edilir. Diyelim ki, 10 ila 30 volt aralığında sabit bir voltaj düzenleyerek, yaklaşık 80 amperlik bir akımda farklı rpm elde ederler ve gerekli ortalama gücü elde ederler.

Herhangi bir özel geri bildirim talebi olmadan kendi ellerinizle bir kollektör motoru için basit bir regülatör yapmak istiyorsanız, tristör üzerinde bir devre seçebilirsiniz. Tek ihtiyacınız olan bir havya, kondansatör, dinistor, tristör, bir çift direnç ve tel.

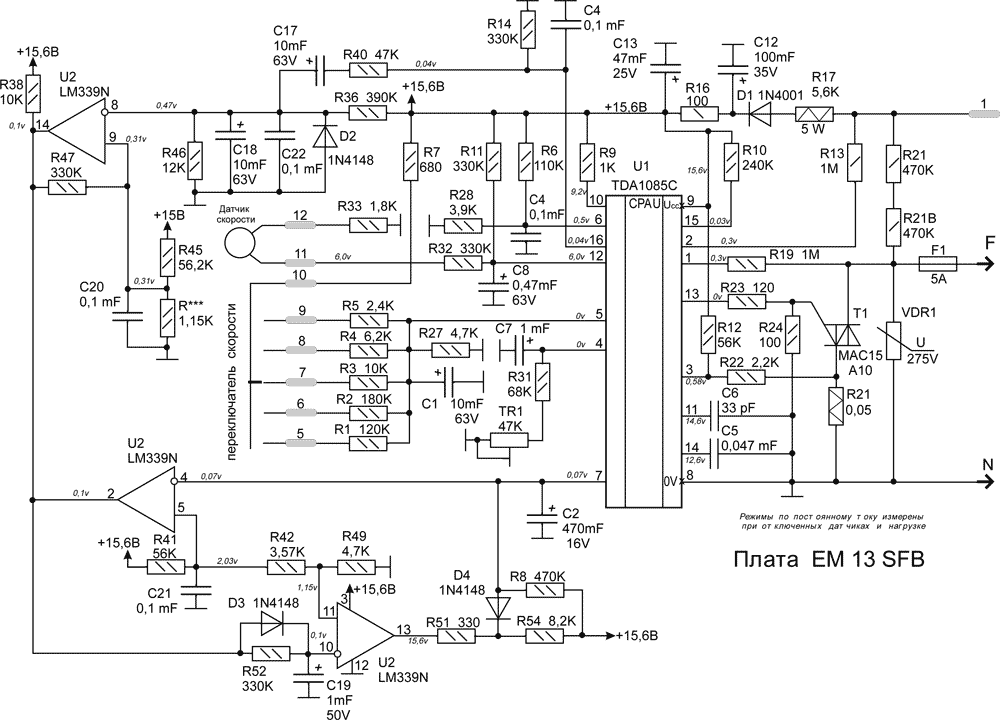

Dinamik bir yük altında sabit hızı koruyabilen daha iyi bir denetleyiciye ihtiyacınız varsa, örneğin çamaşır makinelerinde olduğu gibi, kollektör motorunun takojeneratöründen (hız sensörü) gelen sinyali işleyebilen geri besleme denetleyicilerine daha yakından bakın.

Ayrıca bu konuya bakın:PWM - 555 motor hız kontrolörleri
