Özel bir evde ve apartmanda tüketici gruplarına göre kablo ayırma nasıl yapılır

Nüfusun oldukça büyük bir kısmı hala küçük yükler için yaratılan elektrik kabloları olan eski evlerde yaşıyor. Sadece birkaç on yıl önce, ev aletlerinden ebeveynlerimiz çalıştı:

• her odada bir lamba;

• buzdolabı, TV, teyp, radyo, sürekli olarak takılı ve soketlere bağlanmış;

• demir, saç kurutma makinesi ve küçük bir alet seti gibi çeşitli taşınabilir ev aletleri.

Bu tüketiciler altında, kural olarak, 2.5 kare alüminyum kablolamaaltı ampere kadar çalışma akımına sahip iki devre kesici veya elektrik fişi ile korunur.

Modern ev aletleri artan elektrik tüketimine sahiptir ve dairelerimizdeki sayıları önemli ölçüde artmıştır. Güçlü elektrikli süpürgeler, çamaşır makineleri, elektrikli sobalar, ısıtmalı zeminler, mutfak robotları, mikrodalga fırınlar ve diğer faydalı cihazlar yaşam koşullarımızı büyük ölçüde kolaylaştırır.

Aydınlatma şeması bile, birkaç yerden veya uzaktan kontrol edilen farklı sayıda genel ve yerel lambadan oluşur.

Bu nedenle, kablolamayı ve güvenli ve rahat kullanımı sağlamak için gruplara bölünmesi sorunu büyük önem taşımaktadır.

Paylaşılan kablolamanın faydaları nelerdir?

Elektrikli cihazların güç hatlarının ayrı hatlarla ayrılması yöntemi:

• yönetimini geliştirmek;

• ortaya çıkan acil durumların yok edilmesinin sonuçlarını basitleştirmek;

• onarım işini kolaylaştırır.

Yönetim iyileştirmesi

Kablo ayırma yöntemini kullanarak, dairenin sahibi için gerekli olan durumlarda, bağlantısız olan ekipmanın bölümlerini oluşturabilirsiniz.

"Bağlantısı kesilemez" terimi, ayrı bir gruba tahsis edilen ve bireysel korumalarından güç alan ekipman anlamına gelir. Bir kaza durumunda, meydana gelen hasarı ortadan kaldıracaklar ve örneğin bir yolculuk veya iş gezisi sırasında sahiplerinin yokluğunda, gerekli olmayan tüm cihazları kapatabilir ve örneğin bir gıda dondurucu ve Akıllı Ev sistemidiğer otoyollardan ayrı olarak çalışır.

Bu işlev nedeniyle enerji tüketimi azalır ve yönetiminin rahatlığı artar. Elektrik devresinin bir kısmı yüksüz rölantide olduğunda, güvenlik ve ekonomi için enerjisini kesebilir.

Acil kapatma

Örneğin, komşuları yukarıdan su bastığında veya ev sahibi telin geçtiği yere başarısız bir şekilde duvar açtığında, kısa devre güç düzeninde. Elbette, devre kesicinin çalışmasıyla otomatik olarak ortadan kaldırılır.

Kablolama tek bir otoyol tarafından yapıldığında, ışık daire boyunca kaybolur. Elektrikçi devreyi geri yükleyene kadar uzun süre elektrik beslemesi olmadan kalacaktır.

Kablolamayı ayrı gruplara bölme yöntemi, tek bir hasarlı bagajın bağlantısını keserek elektrikli ekipmanların çoğunu operasyonda kaydetmenize izin verir. Aynı zamanda, ortaya çıkan bir arıza arayışı büyük ölçüde basitleştirilmiştir, çünkü oluşum yeri zaten netleşmektedir ve elektrik devresinin geri kalanını analiz etmeye gerek yoktur.

Onarım çalışmaları

Eski dairede tüm elektrik prizlerine güç sağlandıysa bir devre kesici üzerindendaha sonra devrenin herhangi bir yerde onarılması veya yeniden yapılandırılması gerektiğinde, dağıtım panelindeki voltajı tamamen boşaltmak gerekiyordu. Bu, buzdolabının kapanmasına, televizyon programlarının izlenmesinin durdurulmasına ve hatta çoğu zaman sakinleri karanlıkta veya mum ışığında oturmaya zorladı.

Farklı gruplardaki tüketicileri otoyollara ayırmak için, ev aletlerinin yönetimine farklı karar verilir: voltajı onarılan alandan çıkarmak ve diğer elektrikli ekipmanın çalışmasına izin vermek yeterlidir.

Çıkış grubunda bir arıza meydana geldiğinde, kapatılır ve aydınlatma devresini kullanarak elektrik ışığı ile çalışmaya devam edebilir ve gerekli elektrikli aleti geçici olarak buna bağlayabilirsiniz.

Aydınlatma ağında kaza meydana gelirse, onarım yapmak için, geçici aydınlatmalar kalan aydınlatma devrelerinden kolayca çalıştırılır.

Apartman kablolarını paylaşma yönergeleri

Elektrik kabloları üzerinde çalışmaya başlamadan önce, mevcut standartları incelemeli ve bunun için dikkatlice yeni bir proje planlamalısınız.

Tüketici gruplarının oluşturulması için kurallar

Elektrik kabloları, ayrı devre kesicisi tarafından desteklenen ayrı otoyollar ve RCD veya difavtomat. Aynı zamanda, aşağıdaki ilkeler gözlenir:

1. Ocaklar, elektrikli sobalar, çamaşır makineleri ve benzeri cihazlar gibi güçlü ev aletleri için ayrı hatlar oluşturulur. Güçleri için 4 veya 6 mm kare kablo kullanılır ve terminal anahtarlama cihazları tarafından özel güç soketleri kullanılır;

2. Kendi çıkış grubuna sahip her oda, en az 2,5 mm kare kesitli bir kablo ile ayrı ayrı çalıştırılır. En fazla enerji tüketen ekipman mutfakta yoğunlaştığı için, yiyecek sağlamaya daha fazla dikkat edilir;

3. Aydınlatma şeması için, elektrik prizi grubuyla ilişkili olmayan ayrı zincirler oluşturulur. Ayrıca ayrı bölümlere ayrılabilirler. 1.5 mm kare kesitli bir kablo ile beslenirler;

4. banyo, tuvalet, mutfak gibi yüksek nemli odalar, 10 veya 6 miliamper algılanan nominal değere sahip bir RCD ile ayrı kablolarla bağlanır. Bunu yapmak için, kablolama projesi aşamasında “ıslak gruba” girilir ve elektriksel güvenlik standartları dikkate alınarak ayrı ayrı hesaplanır;

5. Kalan odalar, 30 mA ayar noktasına yapılandırılmış RCD'ler tarafından kaçak akımlara karşı korunur. Aynı tipteki bağlantılardan birkaçının bir korumaya bağlanmasına tamamen izin verilir;

6. Planlanan her grup tüketim akımları üzerinden hesaplanır. Onun için kablolar ve korumalar seçilir. Cihazların toplam gücü, kurulumu ve çalışmayı zorlaştıran makul sınırları aştığında, ek alt gruplara ayrılır;

7. her odada priz ve anahtar sayısı sadece kolaylık sağlamak değil, aynı zamanda gelecekte çeşitli uzatma kabloları ve teeslerinin kullanımını sınırlandırabilir. Yeni ekipman satın alırken bunu dikkate almak zordur ve yedek elektrik prizleri bu gibi durumları önleyecektir.

Elektrik Planlama İlkeleri

İnsan hafızasının özellikleri ve yaklaşan çalışmanın karmaşıklığı göz önüne alındığında, uygulamalarına başlamadan önce, her şeyi dikkatlice düşünmek ve kağıt üzerinde bir proje oluşturmak gerekir. Bunu yapmak için, tüm odaların bir ölçekte bir taslağını veya çizimini çizin ve üzerinde elektrik panellerinin yerleri, anahtarlı tüm lambalar, soketler ve sorumlu tüketiciler belirtin.

Makalede daha önce açıklandığı gibi geliştiricinin çizimlerini kullanabilirsiniz apartmandaki bağlantı şeması hakkında. Benzer bir plan konut belgelerinde saklanır.

Bu belgeyi bulmakta zorlanıyorsa, bir parça kağıt, bir kalem, bir mezura ile bir cetvel kullanmak, dairenin tesislerini kendiniz ölçmek ve taslağa bir mobilya planı koymak zor değildir. Konumu, soketlerin, anahtarların, ışıkların rasyonel yerleşimi ve kullanım kolaylığı üzerinde önemli bir etkiye sahiptir.

Daha sonra bu plan üzerinde elektrik noktalarının yerini belirtin ve onlara kabloların ve kabloların yerleşimini analiz edin.

Bir apartman planının hazırlanmasını önemli ölçüde kolaylaştırır ve bina atamalarının sıkı bir şekilde gözetilmesi ile verimli bir şekilde yürütülür, özel programlara izin verir. Örnek olarak, ücretsiz Online Roomle hizmetine genel bir bakış sunuyoruz.

İnternetteki yeri ve kayıt yöntemi aşağıdaki resimde gösterilmiştir.

Sadece e-posta adresinizi girmeniz, düşünmeniz ve bir şifre yazmanız ve kayıt düğmesine basmanız yeterlidir. Hizmetin ilk penceresini göreceksiniz.

"Yeni bir plan oluştur" öğesiyle çalışmaya başlayın ve basit tasarımı ile ilgilenmeye devam edin. Hizmetin yeterli araç kümesi var.

İşlevlerinin pratik kullanımı, herhangi bir zorluk olmadan sezgiseldir. Penceresini açtığınız ilk anda, görüntüleme için bir eğitim videosu sunulacak. İstediğiniz zaman atlayıp geri dönebilmenize rağmen, incelemenizi öneririz.

Kayıt işleminden önce, WEBTOURS sahibinin "Ücretsiz ve çevrimiçi olarak bir daire planı nasıl yapılır" videosunda hizmetin işlevselliğini öğrenmenizi öneririz.

Sadece ölçeklenmiş bir görüntü oluşturmaya ve kağıda yazdırmaya yardımcı olmayacak, aynı zamanda görsel görüntüsünü perspektif görünümde veya 3B hacimsel sunumda görüntüleyecek basit çalışma yöntemlerini gösterir.

Elektrik hatlarının döşenmesi için olası şemalar

Bir uçtaki tüm güç kabloları apartman dağıtım panosuna bağlanır. Ayrıca, giriş hattı üzerinden voltaj, yukarı akım güç kartından gelir ve tüm giden hatlar üç bağlantı şemasından birine göre gerçekleştirilebilir:

1. ortak bir merkezden çevreye radyal;

2. tüm tüketicilerin ortak bir bagaja seri bağlantısı nedeniyle bir döngü;

3. kombine bir şekilde.

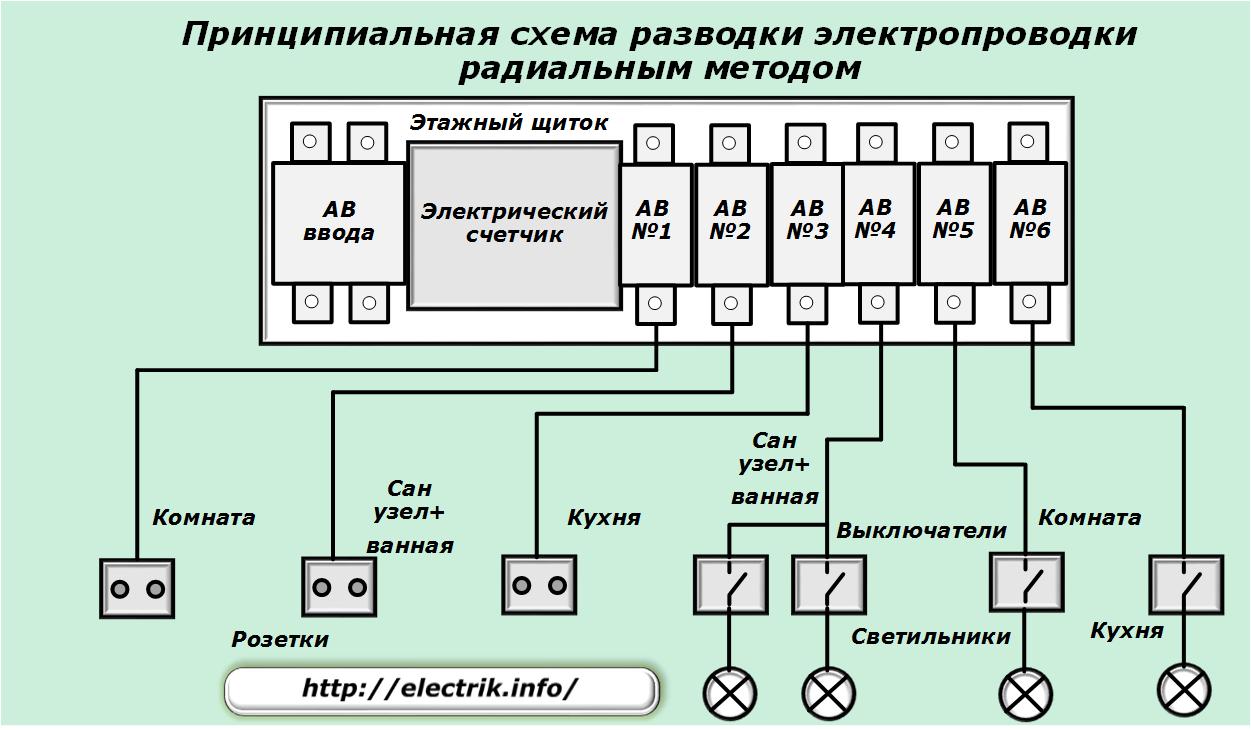

Radyal yöntem

Bu şema, kabloları tüketici gruplarına ayırmak için en uygun yöntemdir ve daha fazla güvenilirlik için not edilir.

Bununla birlikte, çeşitli bölümlerin kablo tüketiminin arttırılmasını gerektirir. Bu nedenle, yerine getirilmezler, tasarruf gereksinimleri azaltılır ve kurulum işlerinin hacmi daha karmaşıktır.

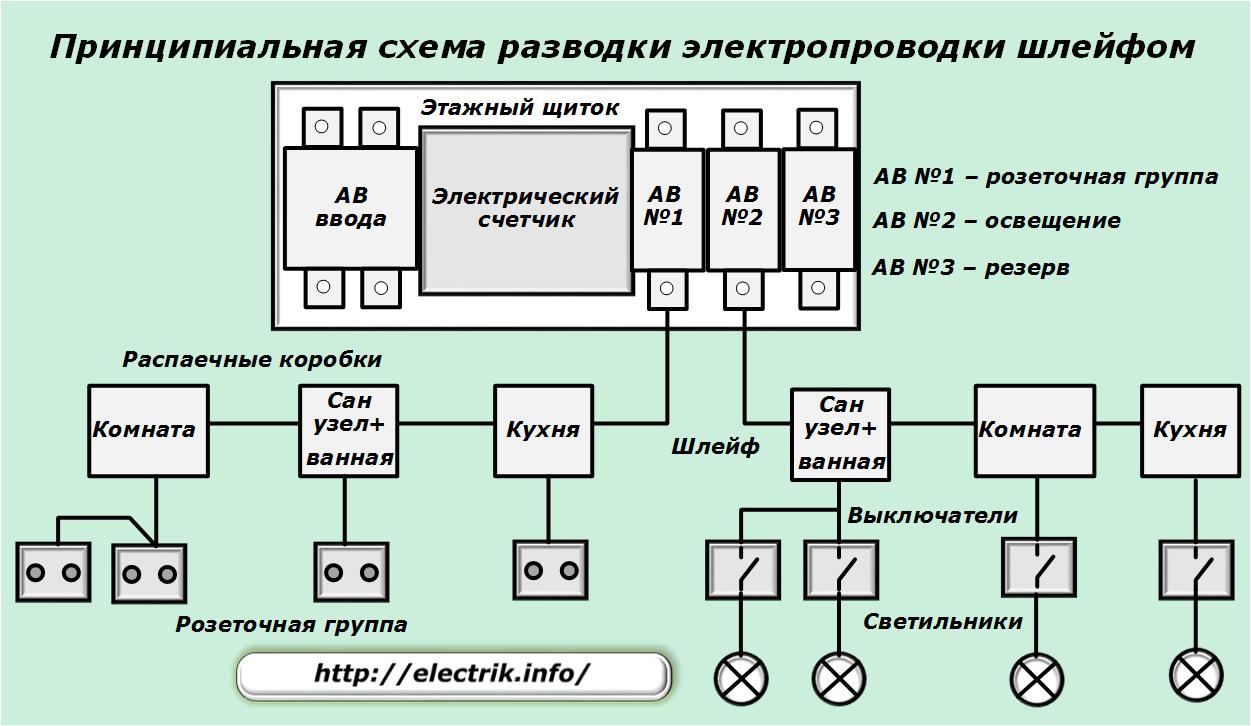

Döngü yöntemi

Yapısında, tüketicilerin seri bağlantı şeması, kabloları ayrı gruplara bölme ilkeleri ile çelişmektedir, çünkü aydınlatma hatlarını ve soket kablolama kutuları tüketicileri için aşağıdaki resimde gösterildiği gibi, bunları sadece ortak bir bagajla birleştirir.

Daire ve binaların elektrik bağlantı şemalarının eski düzeninde, döngü yöntemi mevcut ana yöntem olarak kabul edildi. Kabloların ve tellerin uzunluğundan önemli ölçüde tasarruf etmesine izin verdi. Modern koşullarda, artan güvenlik gereksinimleri nedeniyle terk ediliyor, ancak karışık bağlantı için bireysel döngü elemanları kullanılıyor.

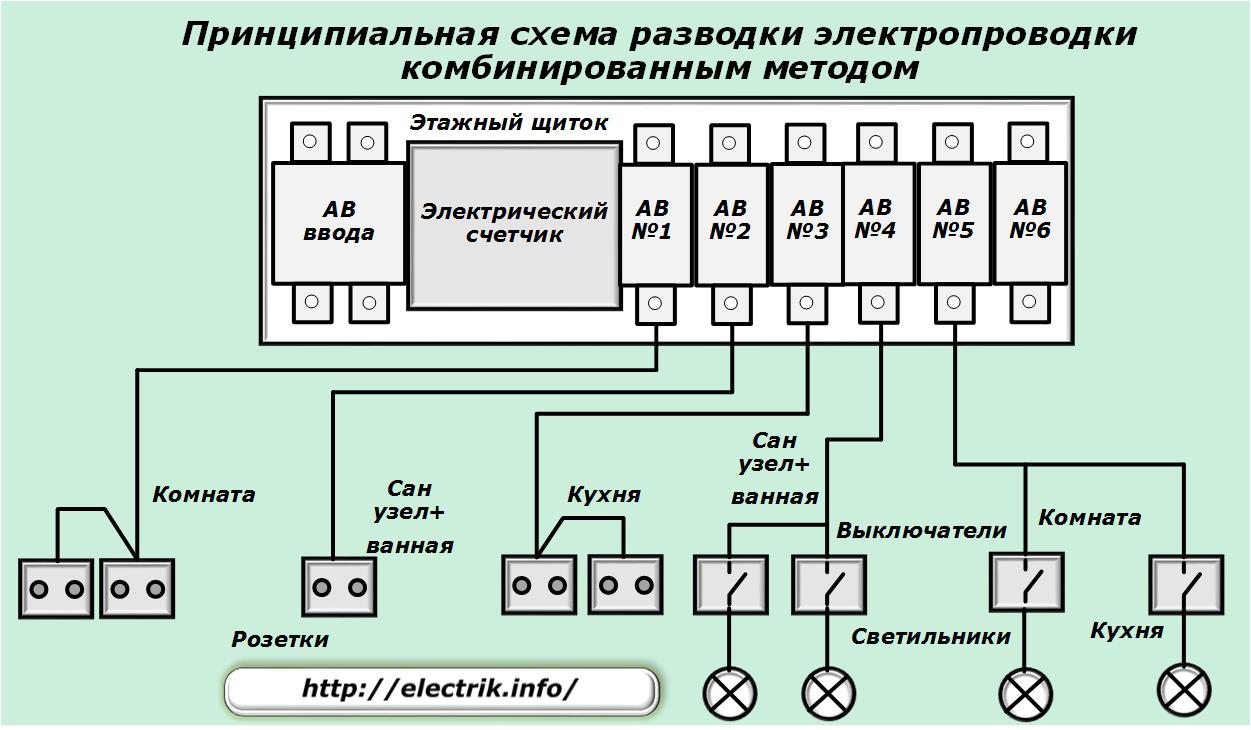

Kombine yöntem

Bu yöntem, ilk iki seçeneğin öğelerini birleştirir tüketicileri apartman elektrik panosuna bağlama. En sık modern dairelerde kullanılır.

Ev aletlerinin gücünün doğru bir şekilde dikkate alınması ve devre kesicilerden ve RCD'lerden korunma ile onlar için kablo ve tel markalarının dikkatli seçimi nedeniyle, aşağıdakiler arasında optimum bir denge oluşturulur:

• elektrik devresinin çalışmasının güvenilirliği ve güvenliği;

• yaratılması için maddi ve parasal fon giderleri.

Tüketici gruplarının kurulumunun özellikleri

Dairenin elektrik kabloları tamamen planlandıktan ve hesaplandıktan ve döşenmesi için proje oluşturulduktan ve gerekli malzeme kaynakları elde edildikten sonra kurulum çalışmalarına başlarlar. Bunu yapmak için, doğrudan duvarlarda, tavanda ve yük taşıyan bina yapılarında, tüm elektrik noktalarının yerleri planlanır ve çizilir.

Daha sonra, konumları daha da netleştirilir ve apartman panelinden elektrikli otoyolların döşenmesini işaretler. Aynı zamanda, daireye döşenen ısıtma, gaz temini, su temini, kanalizasyon ve diğer hayati teknolojik sistemlerin boru hatlarını dikkate almak gerekir.

İş yaparken, gözlemlemek gerekir güvenli kablolama standartlarıve. Bunlar da dahil olmak üzere her türlü yapı malzemesinden yapılmış binalar için tasarlanmıştır. SIP paneller. Teller ve kabloların farklı teknolojilere ve tekniklere göre kapalı veya açık bir şekilde döşenebileceğine dikkat edilmelidir.
