Daire ve evdeki prizleri bağlamak için şemalar

Uygulamada, elektrik prizlerini kablo ile bağlamanın birçok yolu vardır. Uygulamaları sırasında, malzemelerin ve araçların tasarrufundan, ekipmanın güvenilir, uzun vadeli ve güvenli bir şekilde kullanılmasına kadar farklı hedefler takip edilebilir.

Nüfusun günlük yaşamda güçlü elektrikli cihazların kullanımı için artan ihtiyaçları göz önüne alındığında, çalışma sırasında maksimum güvenlik sağlayan bir ev ağı için en uygun elektrik devresinde durmalıyız. Sistemin iki bileşenine ayrılmalıdır:

• prizler aracılığıyla ev aletlerine güç sağlayan bir güç ünitesi;

• aydınlatma sistemi, güç ünitesinin çalışmalarından ayrılmış.

Dahili apartman panelinin güç devrelerini oluşturmak için, devre kesiciler gerekli bağlantı sayısına göre monte edilir. Her makineden, bir veya daha fazla dal kutusuna bir kablo döşenir. Seri olarak bağlanırlar, ancak sayıları dörtten fazla olmamalıdır. Her kutunun içine, prize voltaj sağlayan başka bir kablo bağlanır.

Böylece, bir dal kutusundan sadece bir, tek bir çıkış, daha fazla bağlı değildir.

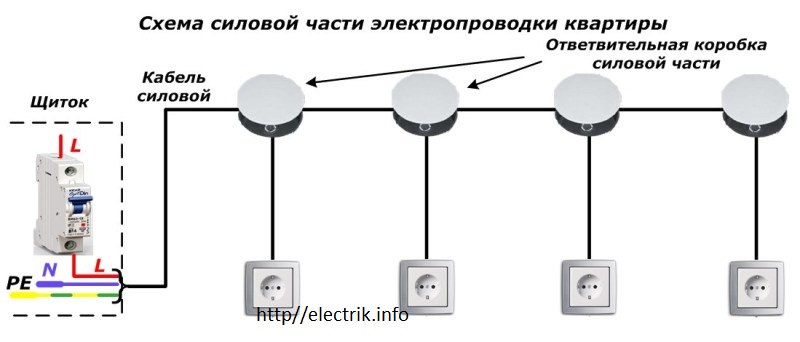

Şek. 1. Dairenin elektrik kablolarının güç kısmının şeması

Aydınlatma sistemi ayrıca bir devre kesici ile başlar konut kalkanı. Ondan, aydınlatma kablosu birinin ve ardından diğerinin dal kutusuna gider. Kendi anahtarlı her oda lambası, ayrı bir kutunun terminalleri aracılığıyla kablo ile bağlanır.

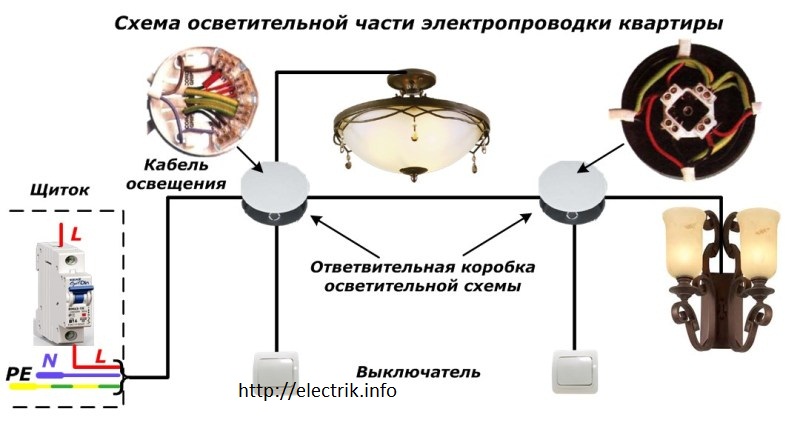

Şek. 2. Dairenin elektrik kablolarının aydınlatma kısmının şeması

Güç parçasının ve aydınlatmanın telleri için, yalıtım katmanının rengiyle dışarıdan birbirinden farklı olması gereken farklı kablolar kullanılır. Bu, gelecekte istenen elektrik devresini hızlı bir şekilde belirlemenizi sağlayacaktır.

Dal kutusunun cihazı farklı olabilir, ancak çalışma sırasında, iki ve tercihen üç kontakla donatılmış dört bağlantı bloğuna sahip bir tasarım uygundur.

Çıkışlar güç devresine üç kablo ile bağlanır ve bağlantı kutusunda onlar için aynı sayıda terminal kullanmak yeterlidir ve aydınlatma devresinin çalışması için daha fazla kontak gereklidir: dört tek anahtarlı anahtar için dört ve iki anahtar için beş.

Bir dairede kullanılan elektrikli ev aletlerinin sayısı, prizlerin sayısını etkiler. Bazı odalarda ondan fazla yer olmalıdır. Güvenlik nedeniyle uzatma kabloları, tişörtler ve çiftler kullanılmamalıdır. Bu nedenle, duvara dört adede kadar priz içerebilecek özel bloklar monte edilmesi önerilir.

Bu ünitede, fabrikadaki tüm kontaklar tek bir tasarımda güvenilir bir şekilde birbirine bağlanır ve kabloları bağlamak için harici terminallere yönlendirilir. Cihaz, üretici tarafından belirtilen maksimum yük için tasarlanmıştır ve bu nedenle apartman kabloları için bir soket olarak bir soket olarak bağlandığında dikkate alınır.

Mutfakta, örneğin bir bulaşık makinesi ve bir elektrikli ocak veya elektrikli su ısıtıcısı gibi birkaç güçlü elektrikli cihaz kullanırken, bir yük çıkış bloğunun kullanılmasına izin verilen gücü aşabilir. Bu bir kaza için ön koşuldur. Bu tür tasarımlar mutfakta kurulmaz.

Satışta tek bir üniteye benzeyen çıkış tasarımları var, ancak değiller. Kablolarla devre kesiciye bağlanması gereken tek bir kasaya monte edilmiş tek soketleri vardır. Ancak pratikte bu oldukça zor.

Bu durumdan çıkmanın bir yolu olarak, yakındaki soketlerin kablolarla birbirine paralel olarak bağlanması, ancak enerji yoğun tüketiciler için kullanılmaması önerilmektedir. Bu tür çıkışların sayısı dörtten fazla olmamalıdır. İstisnai, aşırı durumlarda, beşinci bir prizin bağlanmasına izin verilir. Ve güçlü elektrik tüketicileri için ayrı bir devre kesiciden uygun bir güç devresi oluşturmak için.

Güçlü elektrik tüketicilerini bağlama özellikleri hakkında daha fazla bilgiyi buradan edinebilirsiniz:Soba ve çamaşır makinesi için bir soket nasıl takılır ve bağlanır

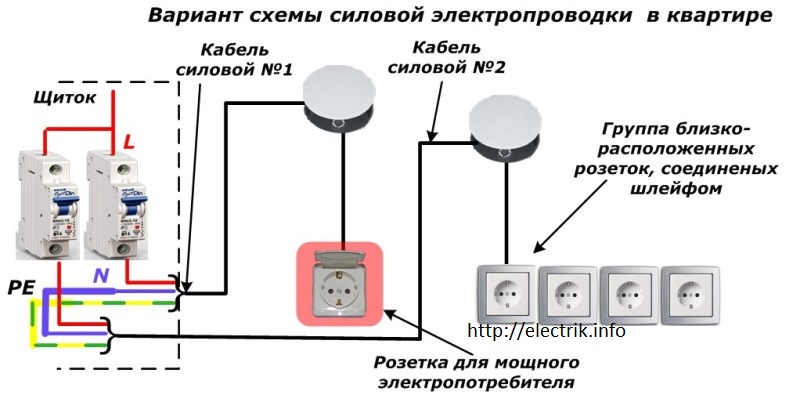

Şek. 3. Dairenin güç bağlantı şemasının bir çeşidi

Böyle bir şema ile, bir odaya güç devresinin iki ayrı şebekesi döşenebilir.

Makalenin devamı:Nötr koruyucu iletkenin çıkışlara nasıl bağlanması
