Elektrik panosu nasıl monte edilir

Konut stokunun büyük inşaatı ve eski binaların devam eden yeniden inşası, apartman sahiplerini tesislerinde elektrik işleri yapmak için teknolojileri bağımsız olarak anlama ihtiyacına itiyor. Bu, ortalama bir tüketici için tasarlanmış tipik bir devre kullanmak yerine, sahibinin özel ihtiyaçlarını karşılayan bireysel bir elektrik sistemi oluşturmanıza olanak tanır.

Elektrik panosunun yeri nasıl seçilir

Elektrik panelini yeni inşa edilmiş bir daireye düzgün bir şekilde monte etmek için, projeher odada ihtiyaçlarının ayrıntılı bir şekilde uygulanmasını sağlamak, bunlar için lambaların ve anahtarların yerini, taşınabilir ve sabit elektrikli ev aletleri için soket sayısını dikkate almak gerekir.

Elektrik telleri ile aynı zamanda, su temini, ısıtma, telefon hatları, anten kabloları, bir bilgisayar ağı, dahili telefon, alarm ve diğer düşük akım devreleri. Tüm bu sistemlerin rota optimizasyonu, proje geliştirmenin sadece bir parçasıdır.

Elektrik panosu, enerji tedarik organizasyonundan gelen kablonun, anahtarlama makineleri yoluyla dairenin tüketicilerine daha fazla elektrik dağıtımı için elektrik sayacına bağlandığı yerdir.

Projenin amacı, giriş elektrik panosu için en uygun yeri belirlemektir. Son zamanlarda, geçen yüzyılda yapıldığı gibi inişe değil, dairenin içine monte etmek gelenekseldir. Bu, ekipmana yetkisiz erişimi ortadan kaldırır ve belirli olanaklar yaratır.

Tipik olarak, kalkanın yeri, ön kapının yakınındaki koridorda yüz seviyesinin yüksekliğinde seçilir, çünkü sakinler için çok uygundur sayaç okumaları yapın ve daireden ayrılırken gereksiz tüketicilerin bağlantısını kes. Ve kurulum sırasında, güç kablosunun uzunluğu azalır.

Kalkan için bir yer seçerken, yazlık ve özel evin sahipleri giriş cihazının binaya güvenli organizasyonunu, havai güç hattından veya kablo hattından dalın tasarımını dikkate almalı ve cihazlarını güç kaynağı organizasyonu ile koordine etmelidir.

Elektrik panosunun tasarımı nasıl seçilir

Konut binalarında iki tip kablo kullanılır:

• duvarların yüzeyine döşenen dış;

• iç, kapılar ve boşluklarda gizlidir.

Altlarında, duvarın dışına basitçe takılabilen veya içine monte edilebilen, uygun girintiyi yapan elektrik panelleri verilir.

Kapak kutusunun malzemesi uzun bir servis ömrü için tasarlanmıştır. Olabilir:

• metal;

• güçlü plastik.

Çeşitli renk tonlarında yapılan dış ve iç dekoratif kaplamalar, herhangi bir odanın tasarımı için kaliteli bir seçim yapmanıza izin verir.

Sorumlu cihazlar kalkanın içinde bulunur. Yetkisiz kişiler ve çocuklar tarafından bunlara erişim, anahtarı ayrı bir yerde saklanması gereken bir kilitle kapatarak sınırlandırılmalıdır. Sayacı izlemek için kapıda bir pencere olması yeterlidir.

Modern kalkanların pratik çoğunluğu, elektrikli cihazların üzerine rahat ve güvenilir bir şekilde yerleştirilmesi için mevcuttur Din rayı. Bu tür tasarımlar kullanılmalıdır. Yerden önemli ölçüde tasarruf ederler ve hatalı bir cihazın sökülmesini kolaylaştırırlar.

Makineyi sabitlemek için, arka oluk ile raya koymak, bir tornavida ile sabitleme mandalını dışarı çıkarmak, gövdeye biraz bastırmak ve kilidi serbest bırakmak yeterlidir. Kaldırma işlemi ters sırada yapılır.

Din rayı monte edilebilir klemensler ve çeşitli lastik takımları.

Bir elektrikçi açısından, gerekli tüm anahtarlama cihazlarının, koruyucu cihazların, ölçüm ve kontrol cihazlarının içine yerleştirmek için boyutlar açısından bir elektrik paneli seçmek gerekir. Bu nedenle, mağazayı ziyaret etmeden önce, kablolama projesinin oluşturulmasını tamamlamak ve içine yerleştirilmesi gereken tüm elektrikli cihazlara karar vermek önemlidir.

Buna ek olarak, uygulama, modern insanların sürekli olarak çeşitli elektrikli ekipman satın aldığını ve bunun için ek güç hatları oluşturulması gerektiğini göstermiştir. Bazen sahipler bile ana ikincinin yanında ikinci bir santral teslim etmek zorunda kaldılar. Bu nedenle, bir tasarım seçerken, her zaman bir iç alan rezervi oluşturulması önerilir.

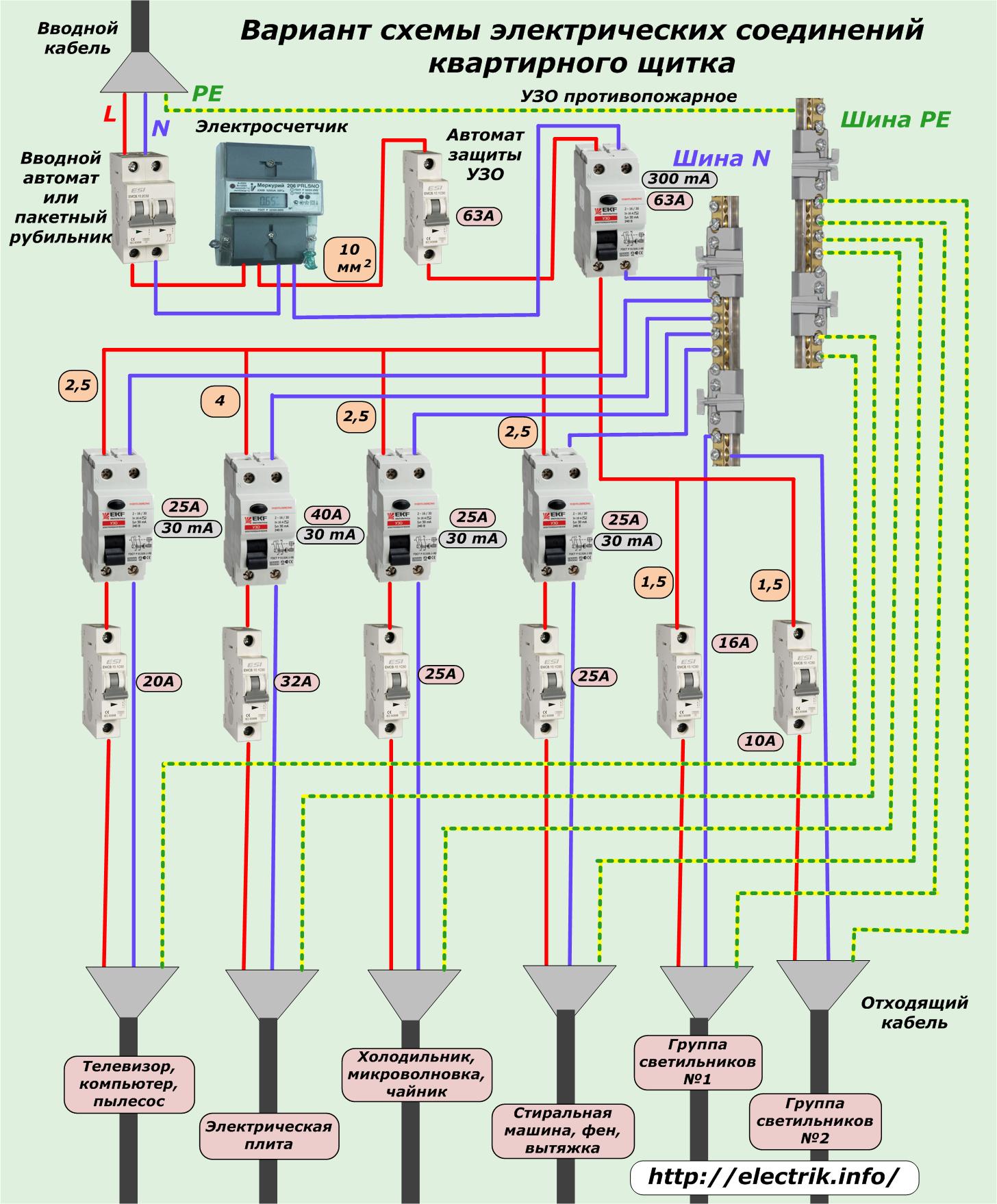

Anahtarlama cihazlarının seçimi ve bağlantısının ve ekran muhafazasının içine yerleştirilmek üzere korumaların yaklaşık bir şeması şekilde gösterilmiştir. Her bir durumda bileşen parçalarının bileşimi önemli ölçüde değişebilir.

Burada, erişim panelinden gelen voltajın üç çekirdekli bir güç kablosu tarafından sağlandığı gösterilmiştir:

1. L ağın aşamasıdır;

2. N, çalışan sıfırdır;

3. PE - koruyucu iletken.

Açıklık için, her biri kendi renginde vurgulanır: uygulamada telleri belirtmek için kullanılan kırmızı, mavi ve sarı-yeşil.

Faz ve sıfır telleri, giriş devre kesicisine veya parti anahtarına (anahtar) bağlanır ve koruyucu PE iletkeni hemen veri yoluna gönderilir. Bununla birlikte, tüm tüketicilerin giden kablo damarları ile boşanıyor.

Giriş makinesinden, voltaj metreye ve bundan sonra - devreye daha fazla verilir. Resim, bu zincir için, bağlı tüm cihazların maksimum yükünü emecek olan 10 mm kare kesitli bakır tellerin kullanıldığını göstermektedir. Kurulum tamamlandıktan sonra sayacın terminal bloğuna ve giriş devre kesicisinin kontaklarına erişimin bir enerji denetim temsilcisi tarafından mühürleneceğine dikkat edilmelidir.

Elektrik sayacından sonra, 300 mA kaçağı ve elektrik devresinin nominal akımı için ayar noktası olan bir yangından koruyucu RCD monte edilir. Kaçak akım cihazı kısa devre akımlarından yanabileceğinden, uygun değerde bir devre kesici ile korunur.

Yukarıdaki şemada, bu anahtar giriş otomatını çoğaltır, böylece buraya koyamazsınız. Ancak bir anahtar veya anahtar kullanılırsa gerekli olacaktır.

Yangından korunma RCD'sinden çıktıktan sonra çalışan sıfır, veriyoluna bağlanır ve ondan tüketicilere yetiştirilir. Hatlara RCD'ler veya diferansiyel makineler monte edildiğinde, nötr tel bunlardan geçirilir.

Örnek olarak, dairenin tüm elektrik tüketicilerinin proje tarafından altı hatta ayrıldığı gösterilmiştir. Sadece bölgesel birlikteliklerini değil, aynı zamanda yük gücünün dağılımını da gözetmek önemlidir. Böylece, elektrikli soba, 4 mm kare iletkenli ayrı bir hat ve 32 amperlik bir devre kesici ile bağlanır.

Bir televizyon, bilgisayar, taşınabilir elektrikli ev aletleri için bir soket, 2.5 mm kare tellerden yapılmış ve 20 amperlik bir makineden güç alan tek bir zincirde birleştirilebilir. Aynı şekilde diğer tüketicilerle de yapın.

Bir kişi, bir RCD veya diferansiyel otomata. Şema, paradan tasarruf etmek için aydınlatma zincirlerinde terk edildiklerini göstermektedir.

Her RCD, devrenin belirli bir bölümünü kontrol eder. Birkaç tüketiciyi içerebilir. Bu kalkan ve paradan tasarruf sağlayacaktır. Ancak RCD triplendiğinde, nedenini - izolasyon ihlali yeri - aramak gerekir.

Zincire ne kadar çok cihaz bağlanırsa, arızanın yerini belirlemek o kadar zor olur. Her cihazdaki kaçak akımların tehlikeli olmaması ve toplam değerlerinin ayar noktasını aşması mümkündür.

Ayrıca yukarıdaki örnekte eksik gerilim izleme rölesi, elektrikli ekipmanı 0,4 kV kablolamada artan voltaj durumlarından korumak için tasarlanmıştır. nötr iletkenin yanması veya kırılması. ILV aracılığıyla böyle bir acil durumda devreden otomatik olarak gücün çıkarılması, ev aletlerini korur ve gönül rahatlığı sağlar.

Voltaj kontrol rölesi, elektrik sayacından hemen sonra yangın koruma cihazına monte edilir.

RCD'yi elektrik panosuna doğru bir şekilde bağlamak çok önemlidir: RCD bağlamak için doğru devre

Dahili kurulum nasıl yapılır

Profesyonel olarak monte edilmemiş devrelerin ağrılı noktası, iyi uzmanların bile anlaması zor olan sürekli bir karma tel topudur. Dahili kurulum önceden düşünülmelidir.

Bunu yapmak için, giriş kablosunun yanından yukarıdan veya yandan ve giden kabloların tersinden başlatılması arzu edilir. Bu teknik aynı zamanda kablo uzunluğundan da tasarruf sağlar.

Monte ederken, aşağıdakilere uymanız önerilir renk çekirdekleribir giriş kablosu için örnek olarak verilmiştir. Bu mümkün olmadığında, çekirdeklerin uçları solmayan bir işaretleyici veya dikloroetan bazlı siyah mürekkeple imzalanır.

Çalışma ve koruyucu sıfır lastikleri yan tarafta bulunur ve bunlara serbest erişim sağlar. Muhafazadaki lastikler için özel klemens tasarımlarının kullanılması kurulumu kolaylaştırır, daha anlaşılır hale getirir.

Devre kesicili bir RCD yerine, bir diferansiyel makine kullanılır, daha sonra baraya değil, doğrudan yük kablosuna çıkarıldıktan sonra çalışan sıfır. Aksi takdirde, difavtomatın algoritması değiştirilecek, devre yanlış çalışacaktır.

Devre kesicilerin tasarımı, yukarıdan giriş kontakları ile dikey bir konumda kurulmasını gerektirir. Farklı bir konumla çalışırlar, ancak kaynakları azalır. Sadece Siemens veya Legrand gibi tanınmış şirketler markaları, ürünlerinin pahalı modellerinin keyfi olarak yönlendirilmesine izin verir.

Gelen tellerin makinelere bağlanması üst kontaklarda, giden devreler ise alt kontaklarda gerçekleştirilir. Bu, elektrikçilerin görgü kurallarına göre gelenekseldir: devre içinde ortaya çıkan arızaların araştırılması kolaylaştırılır.

Ek olarak, çoğu makinenin tasarımlarında, sabit kontaklar üstte bulunur. Ark cihazları ve hareketli bir temas parçası bunların yanına yerleştirilir. Akımın aşağıdan yukarıya geçişi enerji kaybına neden olabilir.

Her durumda, kurulumun ana prensibi, kalkan gövdesi içindeki tüm elemanlara iletkenleri bağlama yöntemlerinin tamamen tekdüzeliği olmalıdır.

Terminal başına sadece bir çekirdeğe izin verilir. Daha büyük bir miktar elektrik temasını zamanla zayıflatabilir, bu nedenle kurallar tarafından yasaklanmıştır.

Otomatik makineleri birbirine bağlamak için birçok elektrikçi jumper yapar. Estetik görünüm ve güvenilir bağlantı sağlar elektrikli taraklardevre kesici üreticileri tarafından üretilmiştir. Kurulumu hızlandırır, kablolar için yer tasarrufu sağlar.

Kalkan içindeki tüm çalışmalar, bir kopyası her zaman el altında olması gereken onaylı elektrik bağlantı şemasına göre yapılır. Genellikle içeriden kapıya yapıştırmak uygundur. Bu durumda, devrenin tüm montaj bağlantıları mevcut ekipmana işaretlenerek aktarılır.

Bir çalışma şemasının her bir unsuru, imtiyazlı bir bakışta bile amacının net olması için imzalanmalıdır. Bunu yapmak için, bilgisayara metin yazabilir ve yazıcıya küçük açıklayıcı etiketler yazdırabilirsiniz.

Bu tür etiketler için yer olmadığında, tüm ekipmanlara parlak bir dijital atama uygulanır ve gerekli bilgilerin ayrıntılı bir yorumunu içeren açıklayıcı bir tablo kapıya yapıştırılır. Böyle bir yaprağın elektrik panelinin yakınında saklanması uygundur.

Ayrıntılı dokümantasyon, açık etiketleme ve sezgisel kurulum elektrikli ekipmanın çalışmasının güvenilirliğini artırır, elektrik panosuna estetik bir görünüm kazandırır ve hızlı sorun giderme sağlar.

Kurulum işinin tamamlanmasından sonra, kurulu tüm ekipmanın muayenesi zorunludur, elektrik bağlantılarının yerleri ve elemanların sabitlemeleri kelepçelenir, kurulum doğru şekilde gerçekleştirilir ve ölçülür yalıtım direnci tamamen monte edilmiş zincirler. Sadece bundan sonra, yük altında denemeye dahil olmaya ve operasyonda teste izin verilir.

Operasyon sırasında, periyodik önleyici muayeneler yapmak ve terminallerdeki dişli bağlantıların durumunu kontrol etmek gerekir. Bu uzun süre güvenilir bir çalışmayı garanti eder.

Comments

[#1]

Metni okumadım. Revize çizimler. Benim düşünceme göre, bu plan tamamen yanlış ve hatta aptalca yapılmış.

1. Neden 30mA'da RCD'nin tüm dallarındaki şemaya göre 300mA'da yangına dayanıklı RCD? 30mA RCD, tüm devreleri 300mA RCD'den on kat daha iyi yangından koruyacaktır.

2. Genel olarak neden bu kadar çok RCD var. Böyle küçük bir devre için, 30mA'da ortak bir tane yeterlidir. Biraz pahalı ve işe yaramaz.

3. 25A - 2.5 tel çok fazla değil mi? Döşeme koşulları göz önüne alındığında, kural olarak, ısı yalıtımı ve soğutma 20A'dan fazla yüklenmemelidir.

4. Genel amaçlı prizler için 2,5 tel döşemek mantıklı değildir. En uzak çıkış 30 metreye kadar tel uzunluğundaysa. 1.5 mm korumalı bir C16 tel normal sınırlar dahilinde bir voltaj düşüşü sağlar ve soketleri 16A olan kendilerini korur. Bir şubeye 5-6 çıkış yerleştirilir.

5. 3,6kW'a kadar olan cihazlar için ayrı hatlar seçmek mantıklı değildir. Bu, 1,5 mm'lik bir tel için nihai güçtür. Bu güce kadar olan tüm cihazlar paylaşılan ağdaki herhangi bir prize bağlı olduğundan.

6. Lambalar 1.5 ve 10A koruması. 1.5mm ve C16 soketleri ile aynı telden aydınlatma yapmak daha uygun olduğu için, ancak çoğu zaman irrasyoneldir. Özel bir tüketici planlanmamışsa neden bir oda için iki ayrı kablo.

7. Peki, neden girişte 63A. Oldukça başarılı bir şekilde, insanlar girişte bir elektrikli soba ve 16A ile yönetiyorlar, ancak bu kesinlikle yeterli değil.

8. Otomatik makinelerdeki taraklar, şemaya göre her şeyin soldan sağa ve yukarıdan aşağıya doğru yerleştirildiği, girişler her zaman yukarıda ve çıkışların her zaman alttan olduğu iyi bir kalkan toplamanıza izin vermez.

[#2]

İlk önce 1.5mm2 dürüst iletkenlere sahip bir kablo bulmanız gerekiyor ve daha sonra bu hat için 10A'dan fazla otomatik makine yok. Makinenin bir süre için nominal değeri aşan bir akımı tuttuğu gerçeği hakkında, umarım unutmadan, unutmamışlar mı?

Ve biraz pahalı ve işe yaramaz, bu müşteri ve kurulumcu, iyi veya tasarımcıya kalmış. Herkes güvenliğinden tasarruf etmeyi sevmez.

[#3 Nicholas]

Yine, evinizin güç kaynağını iyileştirmek için ne kadar aptalca (elektriksel)? Hayatta, böyle ustalardan kötü bir şey görülmedi. Bir ampulü veya anahtarı değiştirmek mümkündür, ancak bir priz ve bir başkası sadece özeldir. Sitede çok iyi makaleler yayınlandı, teşekkürler, ancak amatörlerin ne kadar kolay olduğunu söylemelerine gerek yok. Bana PUE'nin bir elektrikçi yasası olduğu öğretildi ve öncekilerin sağlığı ve hayatı tarafından yazıldı ve makalelerinizde kolay ve basit olduğu ortaya çıktı - herkes okuyabilir, sadece sizden okuyabilir. Tavsiyeniz ve yardımınız için teşekkür ederiz, ancak herkesin yapmasına ve çalışmasına izin verin. En iyi dileklerimle, Nikolai

[#4]

Vladimir,
Uzak durumunuzda nasıl olduğunu bilmiyorum, ama o benim 3x1.5 metrekare yazılırsa benimkinde.Ancak 10A veya 16A pahasına, soru elbette ilginç. Farklı kaynaklar, farklı PUE'ler farklı gösterir. Deneyimden biliyorum 3x1.5 üzerinde 16A sorunsuz.
PUE'de biraz daha az ama aynı zamanda 16A'da çeker.

Ve hiçbir pahasına karar vermek biraz pahalı ve işe yaramaz pahasına müşteri. Montajcı, konunun tüm yönlerinde akıllı ve bilgili olabilir. Aşırı derecede doldurulmuş, kötü düşünülmüş bir elektrik tesisatı hiçbir şekilde güvenliği arttırmaz. Aksine, ciro, aynı zamanda tüm sistemin güvenilirliğini azaltır. Düzgün tasarlanmış bir kurulum, elde edilen görev için her açıdan en uygun olan tek kurulumdur. Optimal, içinde ihtiyaç duyulan her şeyin olduğu ve daha fazlası olmadığı anlamına gelir. O zaman her şey güvenlik ve maliyetle uyumlu olacak.

[#5]

Kalkanın şeması, muhtemelen bir apartman için, koruma cihazlarına göre değerlendirilir. Örneğin, neden yüksek kategorideki bir tüketicinin yüksek seçime ihtiyaç duyduğu her dal için bir RCD kurmak, ancak temel olarak hem RCD'ler, dallar hem de toplam, küçük mesafeler ve büyük kablo bölümleri işe yarayacaktır. 63 A'ya girme ve neden 630 veya 1000 değil, tam olarak şekillendirelim, 25A çıkış grubundaki dallar, ancak böyle bir otomat dairenin girişine ve prizlere maksimum 16A, aydınlatma 16 A, ne tür lambalar takılmalıdır, ne 3 kW güç tüketilir. Genel olarak, koruma okuma yazma bilmiyor, sadece elektrikli fırın 25 ile ilgili olarak kabul edilebilir olduğuna katılıyorum. Aydınlatma yeterli 4A, iyi, 6.4 A. 1.5 sokete kablolama normaldir, ancak 1.5'e uygun olacaktır, aydınlatma 1.5 evet, ancak yeterli 1. Aydınlatma için neden PE kullanın, lambalar metal, onlara kolay erişim.
Öneriler verirken, lütfen hataları kopyalamayın ve düşünmeyin, aksi takdirde böyle bir şema bir ustaya rastlar, sorunlar olacaktır.

[#6 MaksimovM]

Yukarıdaki şemada, elektrik panelinin boyutunu azaltmak için RCD'leri ve makineleri diferansiyel makinelerle değiştirirdim. Daha düşük bir çalışma eşiği için difavtomatların veya RCD'lerin seçilmesi de tercih edilir - giden hatlar için, 10 mA fark akımı için koruyucu cihazlar, giriş için - 30 mA için. Girişte bir RCD veya 300 mA difavtomat kalırsa, bu durumda, giden kablo hatlarından birinin koruyucu cihazı arızalanırsa, kişi 100 mA veya daha yüksek bir kaçak akım ölümcül olduğu için elektrik çarpmasına karşı güvenilir bir şekilde korunmaz.

Şemaya göre, TV, bilgisayar ve elektrikli süpürgeyi besleyen kablolama hattına bir RCD koymaya gerek yoktur. En tehlikeli elektrikli cihazlara insan yaralanması açısından güç sağlayacak kablo hatlarına bir RCD veya bir difavtomat takılmalıdır.

Giriş devre kesicisinin veya diferansiyel makinenin derecesine gelince, onu seçerken, sayacın nominal akımı dikkate alınmalıdır. Ev tüketicileri için kurulan çoğu ölçüm cihazı 50-60 A nominal akım için tasarlanmıştır. Ayrıca, nominal akım aşıldığında makinenin (difavtomat) hemen çalışmadığı, ancak bir süre sonra mevcut değere bağlı olarak dikkate alınması gerekir. Yani, elektrik sayacı ile aynı nominal akım için bir giriş koruyucu cihaz seçerken, ikincisi aşırı yük modunda çalışabilir ve bu da sonuçta servis ömrünün azalmasına neden olur.

Yani, metre 50 A veya 60 A nominal akım için tasarlanmışsa, daha düşük bir değer için bir giriş devre kesici seçmelisiniz, örneğin, 40 A veya 50 A (sırasıyla 50A ve 60 A'daki ölçüm cihazları için).
