Dairenin güç kaynağı nasıl güvenilir hale getirilir
Birçok ev sahibi, ev aletlerinin düzgün çalışması, elektrik kablolarının güvenliği ve gelen elektriğin kalitesi konusunda endişe duymaktadır. Bu durumda, ek gereksinimler ortaya çıkar:
-
mevcut standartlara göre üretilen ekipmanların belirli modüller biçiminde kullanımına dayalı birleştirme;
-
verimli, enerji tasarrufu sağlayan teknolojilerin ilkelerinin uygulanmasına dayanan düşük maliyetli çalışmalar;
-
çevre dostu, güvenli malzeme kullanımı;
-
rahat, ergonomik yönetim.
Tüm bu hususlar, hazırlığı güvenlik düzenlemeleri, elektrik tesisatlarının çalışması, elektrikli cihazların çalışma prensipleri ve son gelişmeler de dahil olmak üzere yapılarının hazırlanması gereken dairenin güç kaynağı projesinde dikkate alınmaktadır. Böyle bir işi bağımsız olarak ele alan bir elektrikçinin teknik becerilerine sahip bir ev ustası oldukça sorunludur. Uygulamasını özel bir kuruluşa emanet etmek daha iyidir.
Güç kaynağı projesi, ev ağının elektriksel parametrelerinin hesaplanmasını sağlayan konsolide bir belgedir ve her şeyden önce gerekli güç tüketimiayrılan veya izin verilen olarak da adlandırılır. Değeri dairenin sahibi, elektrik tedarikçisi ve düzenleyici kuruluşlar arasında kararlaştırıldı.
Onay sırasında, tasarım otoritesinden bir lisans gerekebilir. Gönderilmezse, belgeler onaylanmaz.
Proje ayrıca ekipman, cihaz, elektrikli malzeme kullanma prosedürünü de dikkate alır, yerlerini, gerekli miktarı gösterir.
Tesislerde elektrik kablolarının oluşturulması ve işletilmesi hakkında ayrıntılı belgeler gereklidir:
-
elektrik şebekelerine bağlantı için konut inşaatı sırasında;
-
satın alma sırasında daireyi tanımak;
-
güç kaynağı sisteminin büyük onarımlarını veya yeniden inşasını planlama ve gerçekleştirme sırasında;
-
elektrik eksikliğinden dolayı elektrik cihazlarının sık sık elektrik kesintisi olması durumunda, güç kaynağı organizasyonundan tahsis edilen gücü artırma prosedürüne tabi tutulması;
-
diğer bazı durumlarda.
Proje Geliştirme Aşamaları
aslen Bir plan oluşturmak için, tahsis edilen gücün değerini ve daireye girişi koruyan devre kesicinin değerlerini bilmeniz gerekir. Ayrıntılı spesifikasyonlar yerel enerji yönetimi organizasyonunda saklanır.
Projenin tasarım aşamasında üzerinde işaretlenmiş bir kat planı oluşturur:
-
aydınlatma anahtarlarının ve lambalarının yerleri;
-
soketlerin ve güçlü güç tüketicilerinin kurulum noktaları (1 kW'dan fazla).
Son aşama - belgelerin tüm yetkililerle koordinasyonu.
Dairenin elektrik temini için belgelerin bileşimi
Başarısız olarak, bir dizi belge dikkate almalıdır:
-
mülkiyet alanlarının açık bir şekilde tanımlanmasıyla belirli bir sahip için güç şebekesinin dengesi hakkında bir eylem
-
açıklayıcı notlu güç kaynağı ile ilgili genel veriler;
-
tüm ekipmanların tek hatlı elektrik devresini geliştirdi;
-
aydınlatma ağı planı;
-
çıkış grubunun kartı;
-
potansiyel bir dengeleme sisteminin oluşturulması ve dağıtımı;
-
bir dizi elektrikli cihaz ve malzeme, bunların özellikleri.
Dokümantasyon Gereksinimleri
Oluşturulan proje, GOST ve ESKD gerekliliklerine uygun olarak hazırlanmış tam bir bilgi seti görüntüler:
-
binanın sahibi;
-
projenin koordinasyonunda yer alan denetim makamları;
-
elektrikçi ekibi, kablolama ve daireyi elektrik şebekesine bağlama;
-
hizmet kuruluşunun elektrikçileri.

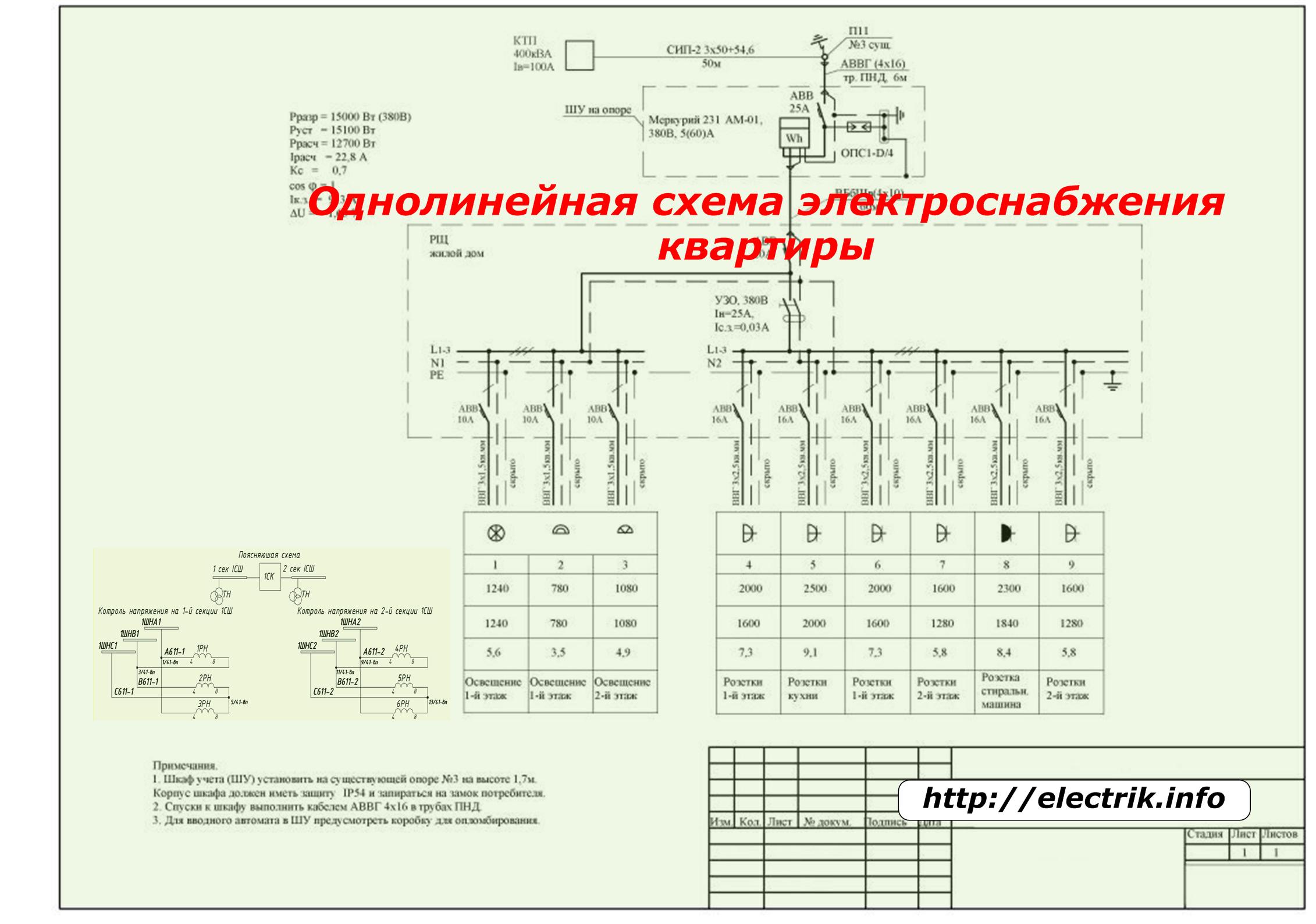

Tek hat bağlantı şeması
Üç fazın bağlantısı sadece bir çizgi ile gösterildiği zaman, güç kaynağı nesnelerini görselleştirmek için kullanılır. Ancak aynı zamanda, diyagram tüm sistemleri ve veri yolu bölümlerini, anahtarlama, koruyucu ve trafo cihazlarını gösterir.
Tek hat şeması, gruplara bölünen işletim ekipmanlarının türleri ve miktarları, koruma ve ayarlarının derecelendirmeleri, döşenen kablolar, tel markaları ve diğer elektrik bilgileri hakkında bilgi içerir.

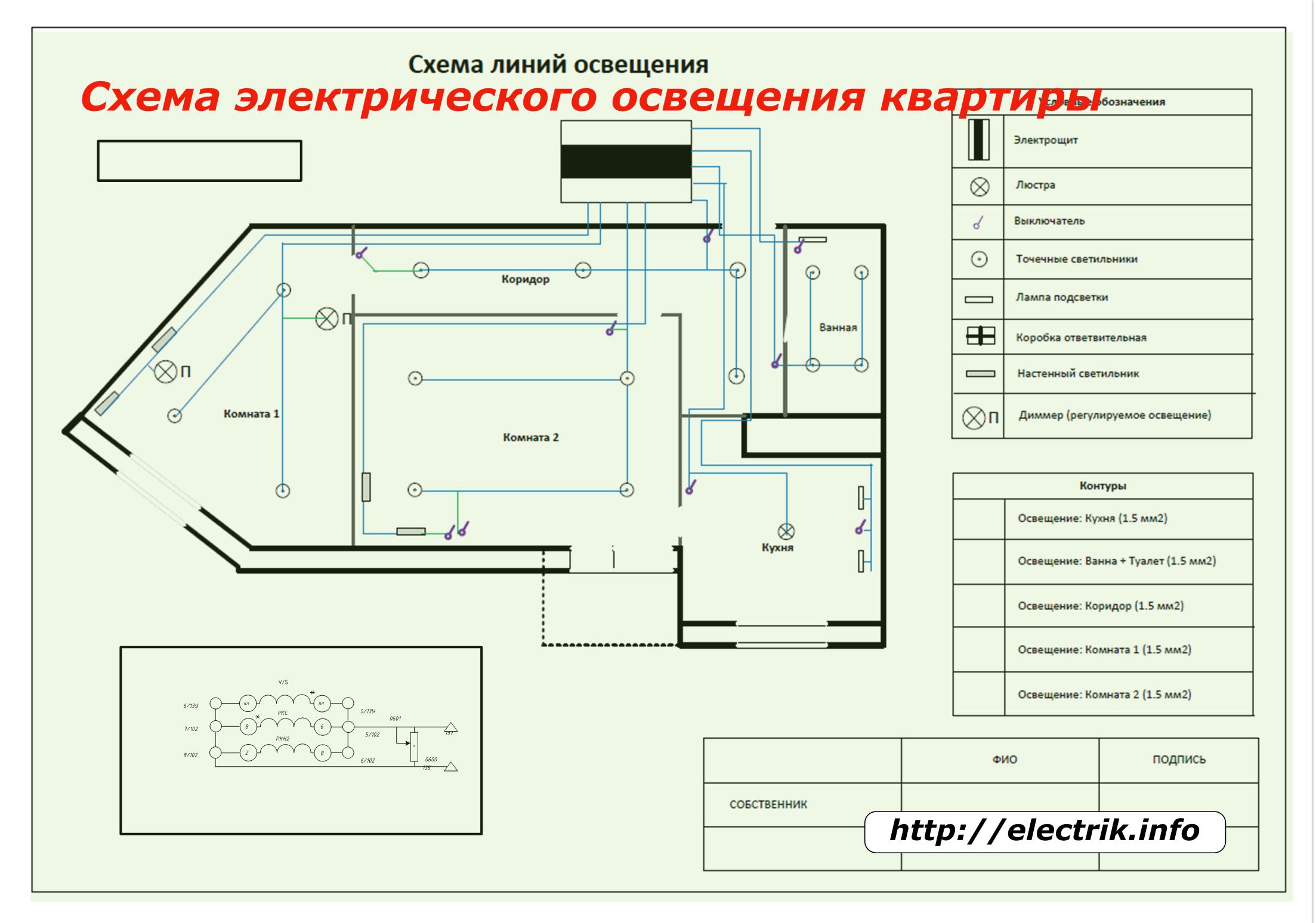

Elektrikli ev aletleri ile aydınlatma odaları planı
Bunu oluşturmak için, BTI belgelerinden kopyalanabilen veya bir mezura, cetvel veya diğer ölçüm ve çizim araçları kullanılarak boş bir kağıda yeniden oluşturulabilen bir ölçekte tüm odaların bir çizimine ihtiyacınız vardır.
Bu planda, önce açılış daire panelinin yeri işaretlenir ve daha sonra tüm lambalar (aplikler, avizeler, yerel lambalar), anahtarlar, kısa huzmeli farlar, kablo ve tellerin bağlantı yerleri. Bunlar, çizime atıfta bulunulan yerler ve birbirleriyle etkileşim yolları ile birlikte gösterilmiştir. İmzaları için, belgenin notlarında belirtilen standart işaretler kullanılır.

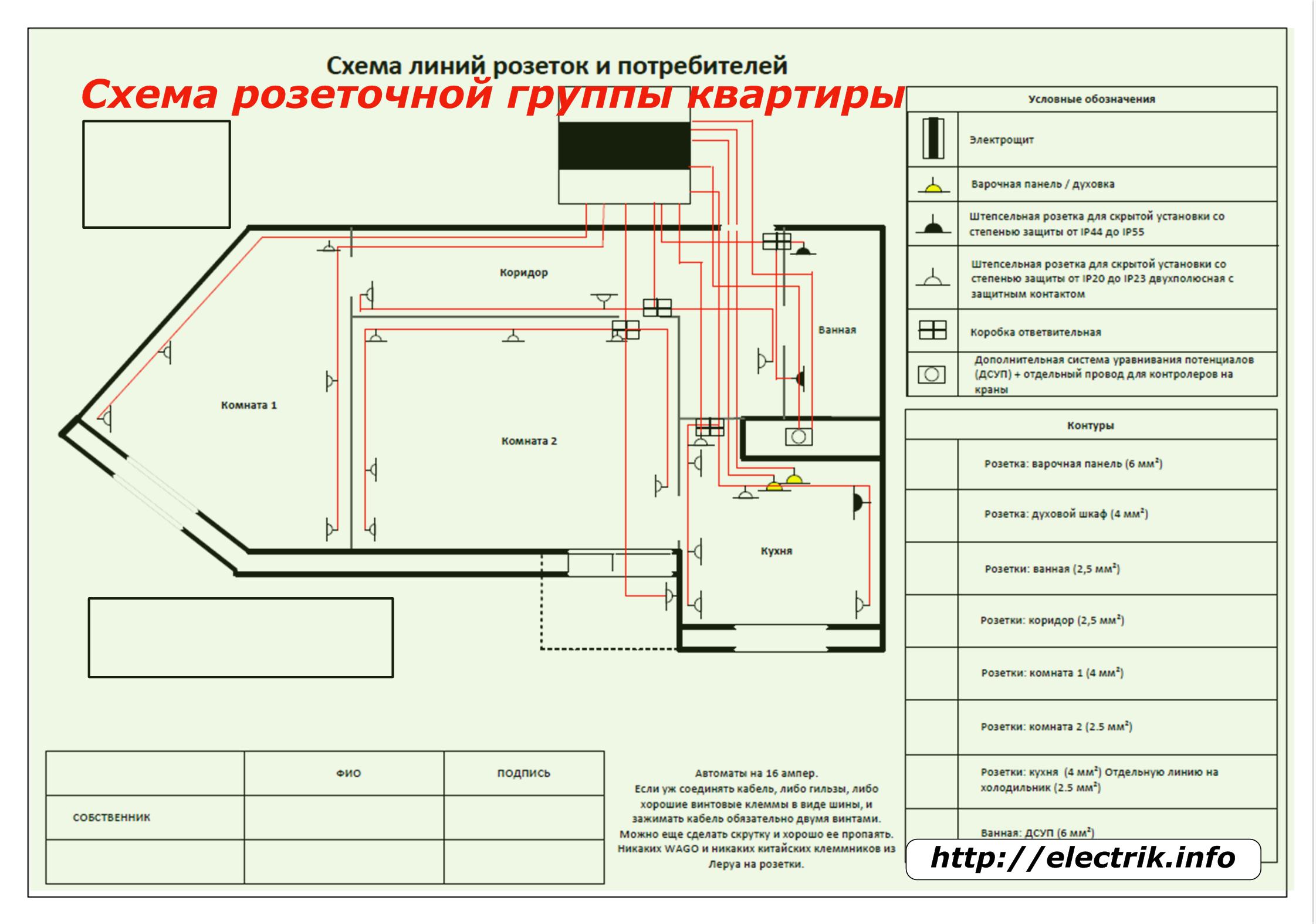

Çıkış grubunun şeması
Ayrıca ölçeklemek için binaların çiziminde gerçekleştirilir.
Giriş elektrik panelinin kurulum yerini ve güçlü tüketicilerin (elektrikli soba, çamaşır makinesi vb.) Ve portatif ev aletlerinin sabit bağlantısı için her türlü soketi gösterir.
Soketlerin ve anahtarların yer seçimi sadece teknik güvenlik kuralları ile değil, aynı zamanda ergonominin temel yasaları da dikkate alınarak bunları kullanma kolaylığı ile belirlenir. Bu konu makalede daha ayrıntılı olarak açıklanmaktadır. burada.
Tüm elektrikli elemanlar çizimdeki notlarda imzalanmış ve belirtilmiştir.

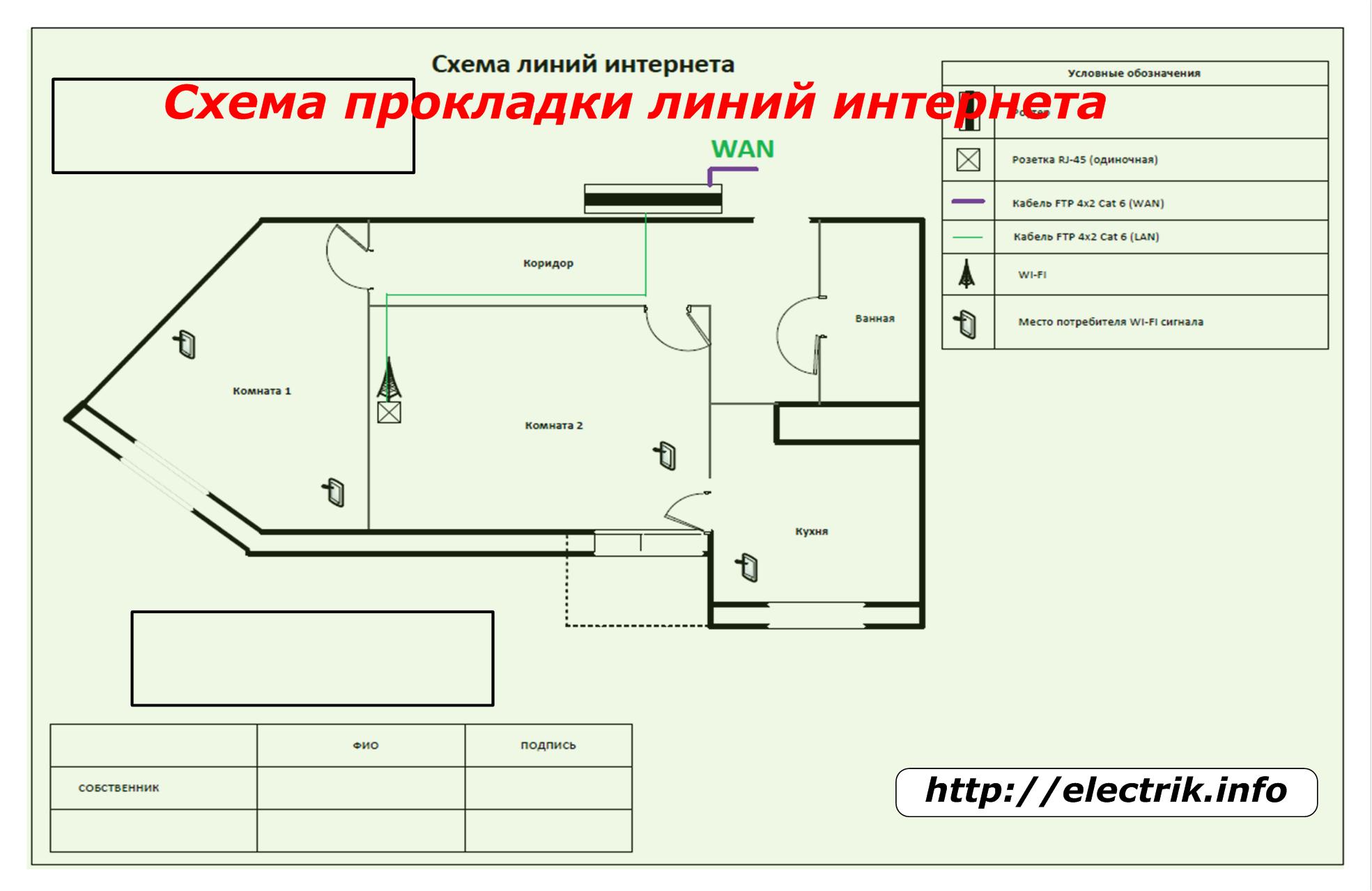

Çıkış grubunu döşemek için şema oluştururken, elektrikli olanlarla aynı anda oluşturulması gereken düşük akım devrelerinin kurulumunu unutmamak gerekir. Bunun için döşeme şemaları paralel olarak çizilir:
-
telefon ve internet kabloları;
-
TV / SAT hatları;
-
alarm telleri, interkom ve diğer cihazlar.

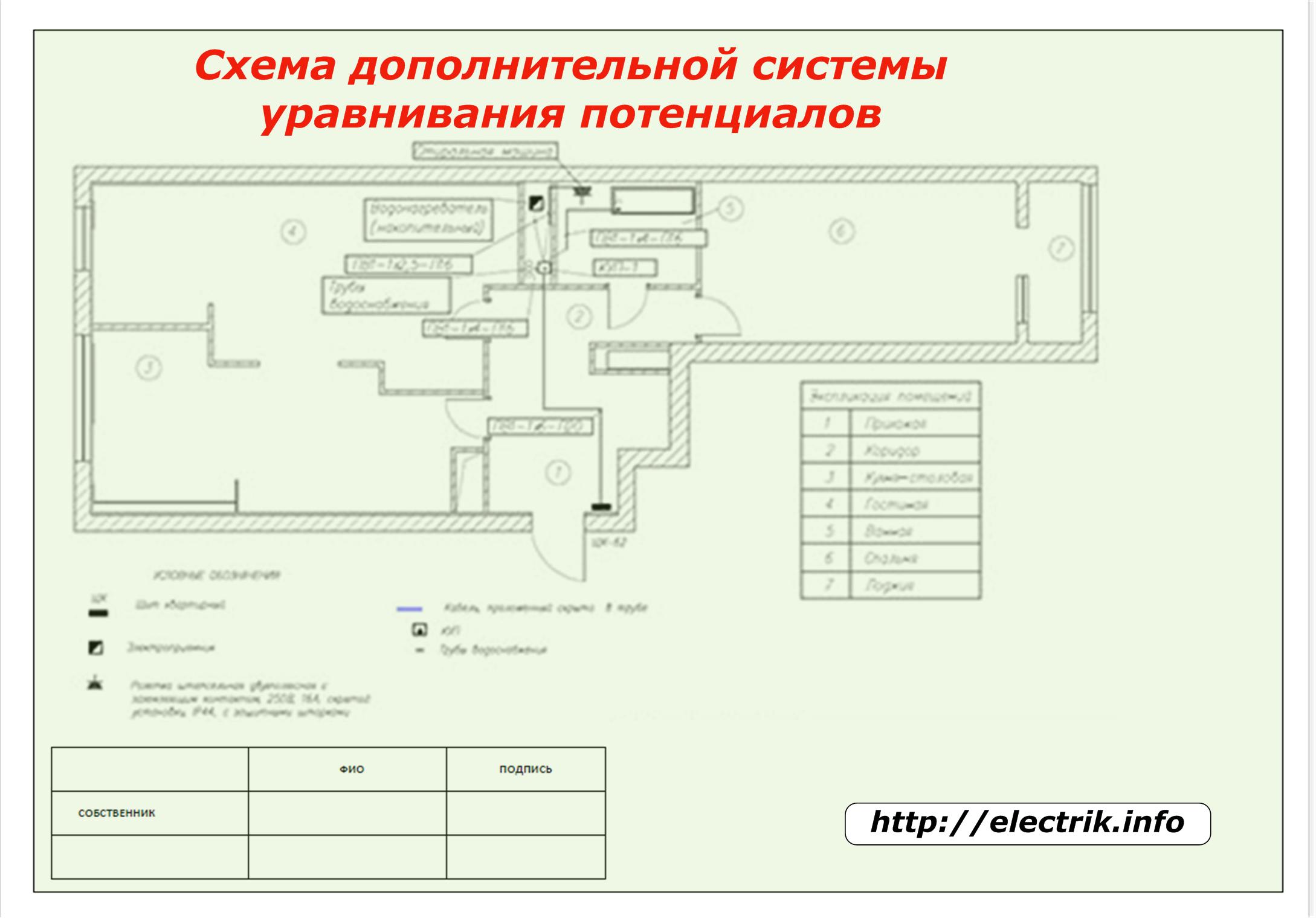

Potansiyel dengeleme sistemi düzeni
Bu, her modern daireye kablo döşenmemesi gereken ek, ancak zorunlu bir şemadır.
Tesislerde bulunan ve yüksek iletkenliğe sahip tüm metal nesneleri dikkate alır. Banyolara, mutfak ekipmanlarına, borulara, ısıtma radyatörlerine özellikle dikkat edilir. İletkenler tarafından elektrik panelindeki PE veriyoluna güvenilir bir şekilde bağlanmalıdır.
Tüm bağlantı noktaları ve kablolar ölçeklidir.
Şartname tablosu
Ayrı sayfalarda, dairenin elektrik temini projesine dahil olan elektrikli ekipmanla ilgili tüm bilgiler, göstergesiyle belirtilir:
-
isim;
-
tip;
-
miktarı;
-
temel derecelendirme parametreleri;
-
önerilen cihaz modelleri ve iş için gerekli diğer bilgiler.
Kablolama tasarımının teknik yönleri
Elektrikli aletleri bağlama seçenekleri
Özel iç mekan koşullarına bağlı olarak, elektrik devrelerini ve ekipmanlarını bağlamak için çeşitli yöntemler kullanılabilir:
1. sıralı;
2. paralel;
3. karışık.
İlk durumda, her eleman bir seri hat şeklinde bir nesneden diğerine teller ile bağlanır. Bu yöntemin ana dezavantajı, devrenin düşük güvenilirliğidir - herhangi bir elemandaki temas kaybı ile voltaj sonraki tüm voltajlarda kaybolur.
Paralel bağlantıda, tüm nesneler baralardan beslenir ve birbirleriyle iletişim kurmaz. Bu şema en güvenilir olanıdır.
Karışık yöntem, bu bağlantı yöntemlerinin her ikisini de kullanır.
Tipik bağlantı şemaları
En yaygın olanı, bir dairede elektrik kablolarının veya tellerin güvenilir bir şekilde kablolanması için üç yöntemdir:
1. bağlantı kutuları aracılığıyla;
2. Yıldızın radyal yöntemi;
3. bir tren.
İlk durumda, kablolar apartman panelinden koruyucu devre kesicilerden her odada bulunan bağlantı kutularına yönlendirilir. Tüm prizler ve aydınlatma ekipmanları kendi kablolarıyla bu kutulardaki terminallere bağlanır.
Yıldız kablolama yöntemine radyal de denir. Bunu kullanırken, kabloların tüm uçları bir tarafına apartman panelindeki koruyucu devre kesicilerin çıkış kontaklarına, diğer yandan doğrudan soket veya diğer cihazların terminallerine monte edilir.
Bu, devrenin durumu üzerinde maksimum kontrol sağlayan en güvenilir yöntemdir. Ancak, ekonomik değildir ve yerleştirilmesi için çok sayıda makine ve elektrik panosunun artan boyutları gerektirir.
Bir döngü içine yerleştirme yolu bir yıldıza benzer, ancak apartmandaki tüketicilerin güç tüketimini dikkate alarak amaçlanan amaçlarına göre gruplandırılmasından farklıdır. Bu grupların her biri kalkandaki kendi makinesinden güç alır.
Elektrik Kablo Koruyucular
Devre kesiciler, voltaj izleme röleleri, diferansiyel makineleri, RCD'ler ve diğer cihazlar, elektrik enerjisini kullanmadaki tehlikeli faktörleri ve riskleri ortadan kaldırmak için tasarlanmıştır.
Koruyucu cihazlar, elektrikli ekipmanın güvenli çalışması için özel koşullar için seçilir.
Dairenin elektrik temini için iyi tasarlanmış bir proje, kablolamanın güvenilir çalışması ve elektrikli ev aletlerinin güvenli kullanımı için anahtardır.
