SIP panellerden evde kablolama nasıl yapılır

Herhangi bir binanın sahibi, elektrik enerjisi kullanarak, uzun süreli çalışma sırasında yüksek güvenilirlikle maksimum güvenlik sağlamakla ilgilenmektedir. Bu konular özellikle yanıcı malzemelerden yapılmış evlerde akut:

• bir ağaç;

• ahşap;

• SIP paneller.

En son tasarımlar uzun zamandır Kuzey Amerika, Kanada ve İskandinav ülkelerinde yaygın olarak kullanılmaktadır. Birkaç on yıl önce, BDT ülkelerinde inşa edilmeye başlandı.

Referans olarak SIP, yaygın olarak köpük dediğimiz iki OSB plakası arasına bir polistiren köpük tabakası yerleştirildiğinde, yalıtım malzemelerinden yapılmış bir yapıya sahip bir panele karşılık gelir. Bu dolgu, Perm'daki Lame Horse binasında olduğu gibi iyi yanabilir veya alev geciktiriciler kullanarak kendi kendine sönen bir yapı ile yanmayı desteklemeyebilir. Her iki malzemenin kalitesi de küçük bir kibrit çöpü ateşiyle kontrol edilebilir. Maliyetleri elbette farklı.

Tanınmış inşaat şirketleri, batıdaki SIW panellerinden bina üretimi yapmaktadır. Standart kanıtlanmış teknolojiye göre fabrikada hazır bloklar monte ederler ve ev, kurulum alanında birkaç kişiden oluşan eğitimli bir ekip tarafından hızlı bir şekilde monte edilir.

Havalandırma, su temini, elektrik enerjisi kullanımı ve diğerleri de dahil olmak üzere yaşam desteği için tüm iletişimin yaratılması proje tarafından iyi düşünülmüş ve uygulanmıştır. Panellerin içindeki kablolama sayesinde, zaten delikler açılmıştır.

Ülkemizde çerçeve binaların henüz böyle bir dağılımı yoktur ve inşaatlarında yer alan inşaat şirketleri, mevzuat ve teknolojideki farklılıklar nedeniyle biraz farklı çalışma koşullarına konulmuştur.

SIP panellerinden bir evde kablolama tehlikesi nedir?

Yönlendirilmiş yonga levhalar (OSB) ve polistiren, alev geciktirici bileşiklerle emprenye edildiğinde bile, yangına eğilimli malzemelerdir ve elektrik telleri ve cihazları çoğunlukla açık ateş kaynaklarıdır.

Yangın kablolarının nedenleri

İletken hatlar, farklı şekillerde bağlanan metal iletkenlerden ve aralarında bir yalıtım katmanından oluşur. Yangın meydana gelebilir:

1. izin verilen gücü aşırı yüklerken;

2. devrede kısa devre olması durumunda;

3. yerdeki kaçak akımların etkisi altında;

4. kablonun içinde bir elektrik arkı oluşumu veya bağlantı noktaları nedeniyle.

Aşırı yükleri ve kısa devre akımlarını ortadan kaldırma sorunu devre kesicilere atanmış. Ortaya çıkan kaçak akımlarla bağlantı kesme devreleri, RCD ve diferansiyel otomatlar. Ve olası bir yangının dördüncü noktasına özel dikkat gösterelim, daha ayrıntılı olarak analiz edeceğiz.

Aşağıdaki durumlarda bir elektrik arkı oluşabilir:

1. elektrik iletkenlerinin bağlantı noktalarında yalıtım tabakasının koklaması

2. bir direnç devresi oluşturulması ile dielektrik tabaka içinde mikro çatlakların oluşumu.

Yalıtım kokları nasıl oluşur?

Terminal bloğuna veya başka bir konektöre bağlı iletken hasar gördüğünde veya kelepçesi yeterince sıkı olmadığında, bağlantı noktasından geçen akımın etkisi altında yerel bir ısı noktası oluşur. Zamanla, bir kurum tabakası yavaş yavaş biriktiğinde yalıtımın karbonlaşmasına neden olur.

Kurum iletken bir malzeme olan karbondan oluşur. Bu nedenle, sızıntı akımları içinden geçer.

Isı noktasının ısıtılması ve kurum emisyonu kendiliğinden gerçekleşir. İletken yollar eşit olmayan bir şekilde oluşturulur ve aralarında koklaşmaya devam eden elektrik yayları oluşturulur.

Sonuç olarak, karbon miktarı yalıtımı kendiliğinden tutuşturabilen bir elektrik arkı oluşturmak için yeterli bir değere ulaştığında kritik bir durum ortaya çıkar.

Dirençli bir kısa devre nasıl oluşur?

Ürünleri için kablo ve elektrik teli üreticileri, çalışma için teknik standartlar sağlar: depolama, nakliye, kurulum, mekanik dirseklerin ve yüklerin önlenmesi, tehlikeli çevresel faktörlere maruz kalma ve diğer özellikler.

Çoğu durumda, dielektrik tabakada önemsiz bir şekilde ve sadece kırılmadığı zaman, kablonun işletmeye alındığı ilk anda çalışabilirliğini özellikle etkilemeyen mikro çatlaklar oluşturulur. Zamanla, yalıtımın yaşlanması meydana gelir. Bu tür yerlerden sızıntılar oluşur.

Akımları devre kesici tarafından ayarlanan kısa devreye ve aşırı yüke neden olmayacak kadar zayıftırlar. Yine dünyanın konturundan geçmezler. Bu nedenle, bir RCD veya bir difavtomat bunlara tepki veremez.

Sonuç olarak, iki iletken arasında yavaş yavaş biriken ve kablonun içinde bir elektrik arkı oluşturan bir karbon katmanı oluşturmaya devam ederler.

Koklaşma ve dirençli arızalarda, elektrik arkının ortaya çıkması için ortak bir ön koşul, canlı parçalar arasında karbon oluşumudur. Sonra ateşleme koşulları yaratılır ve bir yangın gelişir.

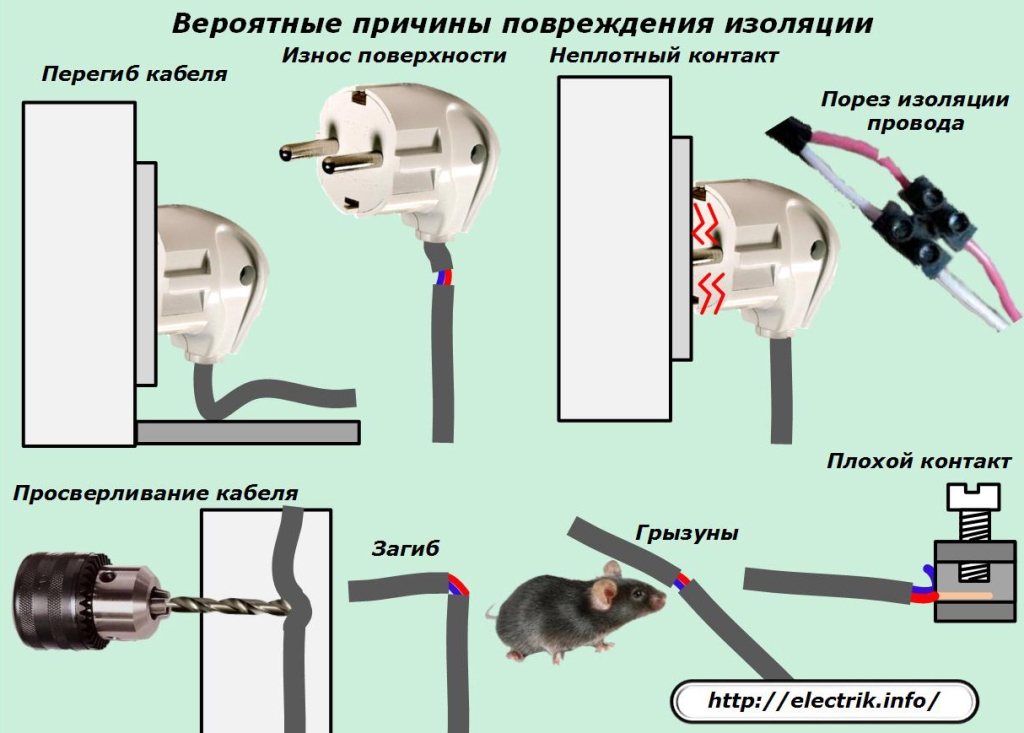

Yalıtım hasarının en yaygın nedenleri resimde gösterilmiştir.

Elektrikçilerin hatalı görüşü

Çoğu kablolama uzmanı arasında, kabloların çok güvenilir bir şekilde yapıldığı inancı vardır. Atılır, boru hatlarından uçlardan çekilebilir, kurulum sırasında bükülebilir ve hatta ayakları ile ezilebilirler. Onlar da öyle.

Pratiklerinde, elektrikçiler genellikle çeşitli terminal blokları ve konektörlerinde zayıf temas durumlarını gözlemler ve kabloların ve tellerin yalıtım durumu genellikle duvarların veya kapalı kanalların içinde gizlenir.

Bir elektrik arkı oluşumunun özellikleri

Havadaki iki zıt enerji potansiyeli arasında iyonlaşması mümkündür. Bu meydana geldiğinde, yaklaşık 6 thousand 10 bin derece sıcaklıkta plazma içeren bir gaz deşarj akımı oluşturulur. İzolasyonu, erimiş bakırı, ateşi tutuşturmak yeterlidir.

Sadece ev kablolarında bu tür ısıtma hemen gerçekleşmez, ancak kademeli olarak gelişir. İlk aşamada, gizlice çalışan elektrik şebekesini hafifçe aşırı yükleyen kaçak akımlar oluşturulur.

Arkın gelişimi, akım aniden aktığında yüksek kendiliğinden indüksiyon gerilimleri oluşturan ve aynı zamanda minimumdan maksimum değerlere değişen yük değişimleri oluşturan büyük endüktanslı devrelerin (örneğin güçlü endüksiyon motorları) açılmasıyla kolaylaştırılır.

Bir elektrik arkı oluşturmak için, 15 voltluk elektrotlar ile 0.3 A'lık bir akım arasındaki voltajı aşmak yeterlidir.

PUE, SIP panellerinden evde yangın kablolarının nedenlerini nasıl önler

Elektrikçiler için ana yasal belgenin yedinci baskısı, 7.1.38 maddesinde, tel ve kablo seçimini ve yanıcı malzemelerden yapılmış binalara nasıl döşeneceğini, bina yapılarının yüzeyinde açık olan telleri düzenlemek için ana yöntemi önererek sıkı bir şekilde düzenler.

Aynı zamanda, duvarlar, tavanlar ve bölmelerden geçişler, gereksinimlerin sıkılaştırıldığı gizli kablolama elemanları olarak kabul edilir:

• olası bir yangını lokalize edebilen boru veya kanallardan kapalı metal yapılara kabloların ve tellerin zorunlu montajı;

• sadece yalıtımı yanmayı desteklemeyen kablolar kullanmak;

• bunun yerine tüm kablolama noktalarına erişim sağlar.

Bu gereklilikleri yerine getirmek zordur ve uymamak tehlikelidir.İnşaatçılar gibi SIW panellerinden bina sahipleri, kablolama yöntemi seçimi ile karşı karşıyadır. Gizlice yapılırsa, malzemelerin satın alınması ve karmaşık kurulumları için büyük miktarda para harcamak gerekir. Açık kablolama, odaların estetik görünümünü ihlal eder.

SIP panellerden bir ev inşa etmenin ilk deneyimi. Mühendislik iletişimi:

Kablolama Yöntemleri

Açık yöntem

Kablo kanalları

OSB plakasının yüzeyinde, alçıpan levhalar sürekli bir tabakaya monte edilir. Yanıcı değildirler, kabloları SIP panelinden ayırırlar. Onlara monte edilmiş harici kablo kanalı.

Bu yöntem PUE'nin gereksinimlerini karşılar, odaların güzel bir görünümü için minimum koşulları sağlar.

Dekoratif süpürgelikler

Duvar yüzeyleri ve alçıpan ile kaplanmış zemin veya tavan arasındaki derzler, elektrik tellerini içine yerleştirmek için kullanılabilir.

Süpürgelik üreticileri, kabloları yerleştirmek için yeterli hacme sahip özel modeller üretir. Soketler ve diğer anahtarlama cihazları için modüller bunlar için üretilmiştir.

Retro kablolama

Popüler bir tasarım stili, bir ev ev ağında modern elektrik malzemeleri kullanan antika bir dairenin tasarımını içerir.

Teller, döşenmesi nedeniyle duvardan uzağa döşenir. porselen tekerlerive antika prizler ve anahtarlar, gizli bir metal insertli dekoratif soket kutularına monte edilir. Güneş ışığına maruz kalmayı önleyen bir kaplama ile yalıtım telleri katmanı oluşturulur.

Kurulum kolaylığına rağmen, retro kablolama bir bütçe çözümü değildir. Tüm bileşenleri pahalıdır.

Daire sahipleri ne yapar

Özel alçıpan nişler

Düzenlemenin yatay veya dikey düzleminde yanmaz levhaların özel bölmelerinin oluşturulması, bunlara çeşitli iletişim yerleştirmenize izin verir.

Aynı zamanda, yaşam alanının bir kısmı azalır, ancak yaşam için kritik değildir.

Alçıpan üçlü tabaka

Dış ve ilk tabakalar arasındaki orta katmanın içinde, kabloların ve tellerin yerleştirilmesi için kanallar oluşturulur.

Yöntem uygun maliyetli, ancak pahalıdır.

Uyarı! PUE standartlarına göre, nişlerde, alçıpan bölmelerde, asma tavanlarda gizlenmiş elektrik iletişimi, kapalı kablolama yöntemleri olarak kabul edilir. Bu mevcut güvenlik standartlarının ihlalidir. Kurallara göre, potansiyellerin topraklanması ve dengelenmesi için ortak bir devrede bağlantıları ile sızdırmaz metal kutular oluşturmak gerekir.

Metal borularda kablolama

Şimdiye kadar, Rusya'daki ev sahipleri için SIP panellerinden yapılmış binalara kapalı elektrik tesisatı döşenmesine izin verilen tek yöntem budur.

Her kablo yanıcı bir yüzeyden bir metal tabakası ile ayrılır. Bu kurulum güvenlik açısından doğrudur, ancak gerçekleştirilmesi o kadar basit değildir ve oldukça pahalıdır.

Batıdaki SIP panellerden evlerde elektrik tesisatı nasıl döşenir

Bir işçi ekibinin bir panel kurduğu makalenin ilk çizimine bakarsanız, elektrik telleri hatlarının fabrikada zaten delinmiş olduğunu gösterir. Ve onları ateşlendiğinde havaya erişimi engelleyen herhangi bir boru ve hava geçirmez metal boşlukları olmadan oraya koydular.

Bu, inşaat organizasyonlarının ihmali ve bina sahiplerinin dikkatsizliği ile değil, yangın güvenliği konularının çözümünde farklı bir yaklaşımla açıklanmaktadır.

1996 yılında Siemens, 0.4 kilovolt kablolamada elektrik arkının ortaya çıkmasına yanıt veren konut binaları için yeni bir koruma türü geliştirdi. 1999 yılına kadar bu cihazlar toplu olarak test edildi ve bir devlet sertifikası aldı.

Bundan sonra, ark koruması için kurulum teknolojisi Batı ülkeleri, Kanada ve Amerika'da zorunlu hale geldi.Uygulanmasından sonra, elektrik kabloları nedeniyle yangınlarla ilişkili kazaların sayısı yaklaşık% 58 azalmıştır.

Koruma modüller şeklinde gelir, din rayına monte kontrol panelinin içine yerleştirir ve içinde çok az yer kaplar.

Ark koruması nasıl çalışır?

Bu tür cihazlar fikri yeni değil. 04 ÷ 35 kV voltajlı elektrik şebekeleri için tüm ülkelerin enerji sistemlerinde Siemens'in geliştirilmesinden önce bile yaygın olarak kullanıldılar.

Bu ark koruması, kapalı metal dolaplardan veya bölmelerden oluşan şalt sistemlerine monte edilir. Aşağıdakilerden dolayı bir elektrik arkı oluşumuna cevap verebilir:

• bir iyonizasyon gazı ortamındaki akım akışına eşlik eden ışık flaşları;

• veya kapalı hacimdeki basınçta keskin bir artış.

Bunun için çeşitli sensörler kullanılır:

• ışıklar, örneğin fototiristörler;

• Bir patlama veya başka bir çalışma prensibinin etkisi altında uzanan rögar kapakları tarafından basılan geleneksel limit anahtarları dahil basınçlar.

Sensörlerden gelen sinyal, hazırlanan algoritmalara göre akımın gerekli kaynaklarını ve tüketicilerini sırayla ayıran ve daha sonra otomatik yangın söndürme araçlarını başlatan korumanın mantıksal kısmına beslenir.

Ev kablolarının içinde böyle bir teknolojinin karmaşık teknik nedenlerden dolayı kabul edilemez olduğu açıktır, bu yüzden uygulanmamıştır.

Konut binaları için ark koruması geliştiricileri farklı bir yol izledi. Yalıtım katmanındaki mikro çatlaklar yoluyla kaçak akımların oluşumu sırasında ortaya çıkan ilk süreçleri analiz ettiler ve şu anda akım ve voltaj sinyallerinin şeklinin ideal sinüzoidden farklı olduğu, önemli değişikliklere uğradığı sonucuna vardılar.

Arkın görünümünün başlangıcında sinüsoid sıfır değerini geçtiğinde sinyal bozulmasının varyantlarından biri resimde gösterilmektedir. İyonizasyon akımlarının akması için küçük bir voltaj gereklidir.

Modüler ark koruma cihazlarının akım ve gerilim sensörlerinin izlenmesi, bunlardan geçen sinyallerin formlarını sürekli olarak analiz eder. Daha sonra, bir sinüs dalgası ile karşılaştırılır ve farklılıklar tespit edildiğinde ağ bağlantısı kesilir.

Ark Koruma Yerleri

Ark dedektörleri - bunlar yurtdışında bu modüllerin isimleridir. Sabit devrelerin terminal cihazlarında ark sırasındaki yangın risklerini sınırlamak için kullanılırlar ve çıkış gruplarının kritik tedarik zincirlerini ve konut binalarının yatak odaları ve oturma odaları ile armatürlerini kontrol etmek için panoya monte edilirler.

Ayrıca, aşağıdakilere sahip binalara kurulması önerilir:

• örneğin zorunlu havalandırma sistemi ile açık alev riski;

• yüksek yoğunluklu kalabalıklar (mağazalar, sinemalar);

• depolanmış yanıcı malzemeler;

• acil tahliye için zor çıkışlar.

Uluslararası Standart Öneriler

2014'ün başından bu yana, IEC 60364 bölüm 4–42, elektrik tüketicilerinin yangın güvenliği için IEC 62606 ile uyumlu AFDD'leri kullanmasını önerir.

Rus PUE'nin gereksinimleri şimdiye kadar yasal olarak elektrikçilerin Batı standartlarına göre SIP panellerden evlerde kablolama yapmasına izin vermiyor.

Konut binalarındaki yangın güvenliği sorunlarının çözümü sadece elektrik kablolarının doğru kurulumu ile değil, aynı zamanda aşağıdakiler de dahil olmak üzere bir dizi diğer önlemle sağlanmaktadır:

• kurulum ve düzgün çalışma otomatik yangın alarm sensörleri;

• görevdeki itfaiye hizmetleriyle acil temas;

• erişim yollarının iyi durumda kalmasını sağlamak ve diğer birçok aktiviteyi sağlamak.
