Ahşap bir evde güvenli kablolama: bir efsane değil, gerçeklik

Ahşap bir evde güvenli kablolama nasıl yapılır?

Kır evlerinin inşası için en popüler malzeme bir ağaçtı ve kalıyor. Tüm sayısız avantajı ile ciddi bir dezavantaja sahip olan, itfaiyecilerin dediği gibi "yanıcı malzeme" dir.

Yangın istatistikleri, ahşap evlerde çıkan yangınların yarısından fazlasının hatalı kablolama nedeniyle oluştuğunu göstermektedir. Uygulamada, arızaların ve müteakip kısa devrenin ana nedeni çoğunlukla kablolardaki kabloların yalıtımının bütünlüğünün ihlalidir. Kural olarak, bu teller üzerindeki artan yük veya yalıtımdaki mekanik hasar nedeniyle oluşur.

Bu neden oluyor?

Çoğu evde yetişen "tamirci", zamandan, emekten ve paradan tasarruf etmek için, gizli elektrik tesisatı ahşap tabanlarda, tavan kaplamasının arkasında, duvar kaplamasının altında, süpürgelik panosunun arkasında, zeminlerin boşluklarına cesurca saklanır ve “mantıksız” müşteriye ne yapması gerektiğini açıklar.

Unutmayın! Oluklu PVC boru, plastik kutu kullanarak ahşap evlere gizli elektrik tesisatı kurun DO DEĞİL!

Neden?

Aslında bunun birkaç nedeni var. Aşağıda, ahşap bir evde elektrik kablolarını çalıştırırken ortaya çıkan en tipik durumlardan ikisini ele alacağız.

Her şeyden önce. Kablonun döşenmesi sürecinde, bir elektrikçi tellerin yalıtımını hafifçe ihlal edebilir ve elektriksel hasar ölçümlerini kontrol etmeyebilir.

Ancak, gerekli tüm elektrikli ekipman bağlandığında, kablolar maksimum yük modunda çalışmaya başlar. Doğal olarak, kablonun veya telin artan ısınmasına neden olan böyle bir işlem, kaçınılmaz olarak yalıtımı zayıflatır ve bu da kablolamada kısa devreye neden olur.

Plastik boruların ve PVC kutuların yeterince ince duvarları yanmadan kısa devreye dayanamaz, bu nedenle kısa devre, ne yazık ki kaçınılmaz olarak yangına neden olur.

İkinci. Ahşap duvarların, zeminlerin ve zeminlerin boşluklarına yerleştirilen oluklu bir boru veya PVC kanal kullanan gizli elektrik tesisatı, ahşap evlerde sıkça görülen kemirgenlerin yanından, iletişimlerinizin ayrıntılarında “en iyisini denemeye” çalışan bir ilgi nesnesidir.

Fareler için ve hatta sıçanlar için daha da ötesi, tel tellerini açığa çıkaracak kadar ince bir boru veya PVC kutu kesmek zor olmayacak ve gizli kablolarda kısa devreye neden olacaktır.

Durum, ahşap evlerin duvarlarının ve tavanlarının boşluklarında zamanla büyük miktarda ahşap tozu birikmesi gerçeğiyle ağırlaşmaktadır. Sonuç olarak, en ufak bir kıvılcım yangına yol açar. En kötü şey, ateşleme yerini hemen belirlemek ve tasfiye etmek neredeyse imkansızdır, çünkü ÖTESİNDE duvarlar ve tavanlar meydana gelen yanma süreci görünümden gizlenir. Bu nedenle, her yerde su ve köpük seli bile olsa, hızlı bir şekilde ateş yakamazsınız.

Bu problemlerden kaçınılabilir mi?

İlk bakışta, kabloyu SNiP, PES gereksinimlerine göre ahşap bir evde bırakırsanız, sorun olmaz. Ancak, gerçekte, her şey o kadar basit değildir. Her şeyden önce, PUE'nin ahşap binalara elektrik kablolarının döşenmesi ile ilgili gereksinimleri son derece katıdır. Bu arada, çoğu zaman evde yetiştirilen elektrikçileri onları ihlal etmeye zorlayan standartların katılığıdır.

Bununla birlikte, ahşap bir evde yanmaz kablo döşenmesi uygun bir olaydır ve hangi kablolamayı kullanacağınızı seçebilirsiniz.

Aşağıdaki tablo, kablo türlerini ve yangın güvenliği koşullarına göre tel ve kablo döşeme yöntemleri göstermektedir.

Ahşap bir evde her türlü yanmaz kablolamayı daha ayrıntılı olarak ele alalım.

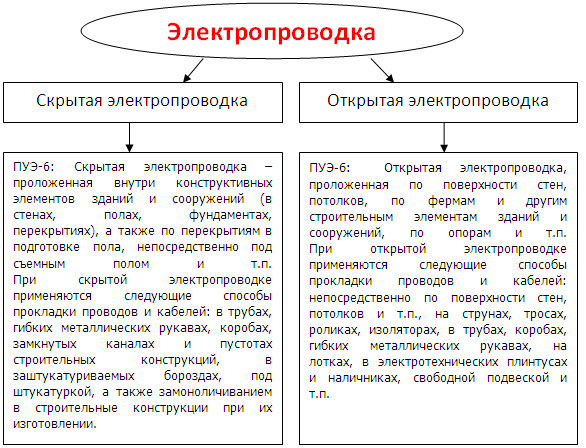

Gizli kablolama

Bu konuda en yetkin kaynaklar olmasına rağmen tavsiye etme bizim durumumuzda, yanıcı gizli kablo tesisatı, ahşap yapılar, ancak, yangın güvenliğine tabi ve mali sorunların olmaması durumunda, böyle bir kayıt yapılabilir.

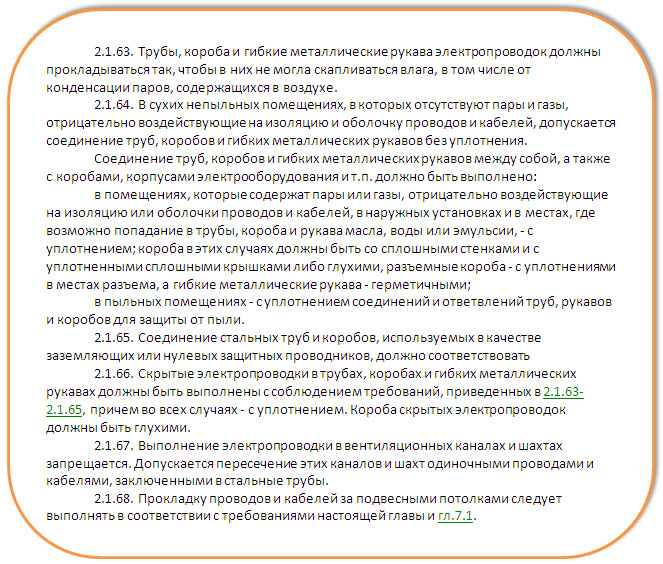

Aşağıda gizli kabloların iç mekanlara döşenmesi ile ilgili bir düzenleme belgesi (PEU-6) sunuyoruz.

Aslında, ahşap bir evde gizli kablo döşeme yanmaz yöntemleri sadece iki.

Bunlardan biri gizli elektrik tesisatı döşemek. metal manşon (boru). Bu yöntemin ana avantajı yangın durumunda metal boru koruyacak ateşten bitişik yapılar.

Bu kablolama yöntemini kullanırken, birkaç katı koşulu gözlemlemeniz gerekir: borunun duvarlarını korozyondan korumak için içten boyanmalı veya galvanizlenmelidir. Kablo yalıtımını boru kesiminden kaynaklanan keskin kenarlardan korumak için uçlarına özel plastik tapalar takılmalıdır. Ayrıca, böyle bir kablolama için, aslında metal boruların döşendiği kanallar şeklinde duvarların kalınlığında girintiler delmeniz gerekecektir.

Bu tip kablolama için en iyi seçenek bakır borulardır. Bakır boruların oldukça kolay bükülmesi ve özel aletler olmadan döşenebilmesi nedeniyle, kablolama en azından biraz basitleştirilmiştir. Ancak, basitlik ve rahatlık için, kelimenin tam anlamıyla yüksek bir fiyat - bakır boru ödemek zorunda kalacaksınız.

GOST R 50571.15–97 (IEC 364 5 52 93) uyarınca: 522.3.2, kondensatın dışarı akabilmesi için borular hafif bir eğimle döşenmelidir. Ancak pratikte, metal boruların kurulum kalitesini, aynı eğim açısını veya eklemlerin sıkılığını kontrol etmenin imkansız olmasa bile, son derece zor olduğu gerçeğine hazırlıklı olun.

Ahşap bir yapıya gizli elektrik kablolarını döşemenin ikinci yolu sıva tabakası üzerinde (eskiz) her tarafta en az 10 mm kalınlığında.

yolu tür ancak, basit, kullanırken, soru ortaya çıkar: kablolama değiştirilebilirliği ile ilgili PES standartlarına nasıl uyulur. Alternatif olarak, monolit yapabilirsiniz güç kablosu daha önce bir oluk içinde paketlenmiş sıva içinde. Elbette resmi olarak PES standartları karşılanacaktır, ancak aslında sert teli çekmek imkansız olacaktır.

Ayrıca, hiçbir uzman sıva bir süre sonra ahşap yüzeylerde nasıl davranacağını tahmin edemez. Çatlaklar gidecek mi? Düşmeye başlayacak mı? Güzel ahşap yüzeylerde kalın bir çimento harcı tabakasının en azından garip görüneceği gerçeğinden bahsetmiyoruz.

Bu yöntemlerin her ikisinin de para, çaba ve zaman açısından oldukça pahalı olduğu vurgulanmalıdır. Ayrıca, inşaat aşamasında kablo planlaması gerektirirler.

Açık kablolama

- Elektrikli oluklu boruda kablolama

Bu yöntem, kablonun yanmayı desteklemeyen özel plastikten yapılmış esnek bir oluklu boruya çekilmesini içerir. Bir boruya iki veya daha fazla kablo yerleştirilebilir.

Bu yöntemin dezavantajları, her şeyden önce, estetik olmayanlarını içerir - evinizi birkaç sıra oluklu boru ile “dekore etme” olasılığını beğenmezsiniz. Modern bir evdeki elektrikli cihazların sayısı göz önüne alındığında, bu tür sıralar 5-7 olabilir! Buna ek olarak, içine doğru uzanan kablo ile oluklu boru, düz olarak, “ip boyunca” döşenmesi neredeyse imkansız olduğundan, tüm virajları ve sarkması da evinize cazibe katmayacaktır.

Bir eksi daha: oluklu boru mükemmel bir “toz toplayıcı” dır, biriken tozu ondan çıkarmak çok zordur.

- Elektrik kutularındaki kablolama (kablo kanalları)

Bu yöntemle kablo döşenir özel kutular (kablo kanalları) alev geciktirici plastikten ve geçmeli kapaklarla kapatın.

Bu yöntemi kullanırken ana sorun, bir ahşap evin kaçınılmaz büzülmesiyle ilişkilidir. Ortalama olarak, evin yüksekliğinin 1 m'si başına 1 cm'dir ve bu değerler, büzülmesi asgari olan yüksek kaliteli yapıştırılmış ahşaptan yapılmış evler için verilir. Uygulamada, bu, üç santimetrelik (tipik iki katlı bir ev için) büzülmenin tüm kutuları sıkacağı, kapakların uçacağı, kutuların kendilerinin çatlayacağı anlamına gelir. Sonuç olarak - kabloların yeniden yapılması gerekecek!

İkincisi, plastik kutuları doğru ve eşit bir şekilde monte etmek için belirli bir beceri ve el becerisi gerekecektir. Buradaki aksesuarlarla ilgili sorunlar ekleyin - ne yazık ki, üreticiler kablo kanallarını doğru bir şekilde kurmak neredeyse imkansız olan dönüşler, açılar, fişler, eklemler gibi oldukça yetersiz bir ürün yelpazesi sunuyor.

Kablo kanallarındaki kablolamanın bir diğer önemli dezavantajı, sıkıcı, ofis görünümüdür.

Bu yöntemin avantajları arasında ucuzluğu, minimum iş gücü ve gelecekte kolayca değişiklik yapma yeteneği bulunmaktadır.

- Kablo kablolarını açın

Son olarak, ahşap bir evde açık kablo kablolamada tüm elektrik kablolarını döşemek için en uygun olanı düşüneceğiz.

Doğal olarak, korumasız bir açık kablo kullanırken, odanın estetiği hakkında konuşmak da gerekli değildir. Kablonun kendisi sadece geleneksel yalıtımda (örneğin, en yaygın PUNP) oldukça sıkıcı görünmekle kalmaz, aynı zamanda her taraftan en az 10 cm çıkıntı yapan asbest veya metalden yapılmış bir conta takılması gerekecektir.

Ancak, başka bir yol var. Bu sözde retro kablolama izolatörler üzerinde. Ana güçlü yanları fırsattır gerekli tüm güvenlik gereksinimlerine uygunlukArtı, orijinal, son derece popüler Son zamanlarda, retro tarzı iç tasarım.

Bir sonraki makalemizde bu tür kabloların kurulumu hakkında daha fazla bilgi edineceksiniz.

LLC "Salvador" şirketi

Videoda bir ahşap evde elektrikçi:

Comments

[#1]

Çok iyi bir makale. Her şey serin sistematize edilmiş ve raflara yerleştirilmiştir. Ahşap bir evim var ve ahşap bir evde doğru ve güvenli kablolamanın nasıl yapılacağı ile ilgili her şeyle çok ilgileniyorum. Devam etmeyi dört gözle bekliyorum!

[#2 Sergey]

Tabii ki, makalenin yazarı ile tamamen katılıyorum, ancak kablo kanalı ve PND olukları güzel bir şekilde döşenebilir, bu oldukça estetik olarak hoş olacaktır. Ve PUNP kablosunun seçimine tam olarak katılmıyorum - çoğu zaman önerilmez. En iyisi VVGng'dir.

[#3 Vasili]

Evet, bir arzu ve "retro kablolama" için düzenli bir miktar düzenleme fırsatı varsa, ben, bir elektrikçi olarak, sadece için! Bu zevkin maliyeti oldukça yüksektir.

Ancak çoğu durumda, minimum sürede maksimum güvenilirlik ve kalite ile yapılması gerektiğinden, seçimim hala açık kablolama, kablo kanalı, PND oluklu ve VVG ng veya NYM kablodur. Doğru yaklaşımla estetik her zaman gözlenebilir. Uygulamadan, kabloların hasar görmesinin sadece duvarların geçtiği yerlerde, kablo kanallarındaki hacminin% 60'ından fazlasını sızdırmaz kılındığında, terminal bağlantılarına (soketler, anahtarlar, lambalar) bağlantı noktalarındaki bağlantı kutularında mümkün olduğunu not ediyorum. Kablo kanalı veya PND kıvrımının uzunluğu boyunca, fabrikada bir kusur olmadığı sürece neredeyse hiçbir hasar yoktur.Kötü bağlantı ayrıca yangına, gerekenden daha küçük kesitli bir kablonun çalışmasına, yanlış dereceli veya düşük kaliteli devre kesicilerin takılmasına neden olur. Ne seçilecek müşteri ile kalır, ancak ahşap evlerin çoğu yüksek maliyetleri karşılayamaz.

[#4]

Çok uzun deneyime sahip bir elektrik mühendisiyim, ancak makalelerinizi büyük bir memnuniyetle okuyorum. Bana tabi gençler onlardan öğreniyorlar. Çok şey biliyorum, insanlara her zaman beni hemen anlamadıklarını söylediğimde neredeyse her şeyi yapabilirim. Her insan bilgisini kısaca ve akıllıca başkalarına aktaramaz. Başardın.

Çok teşekkür ederim !!!!

[#5]

Bahçecilikte elektrikçi olarak çalışıyorum. Yazara katılıyorum. Gizli kablolama, insanları caydırmaya çalışırım. Kablo kanalları, renklerine göre, hemen hemen her ağaca sahiptir. Ve tüm çevre boyunca fileto yerine kablo kanalı başlatılırsa estetik zarar görmez. NYM kablosunu tavsiye ederim. Bu gibi durumlar için özel olarak tasarlanmıştır.

[#6]

Fotoğrafta sokete iki telli bir hat ve topraklama pimli bir soket var.

[#7]

Şimdi piyasada elektrikli süpürgelikleri kablo kanalı olarak kullanmak için birçok teklif var. Çok kanallı elektrik ve düşük voltaj bile var. Bu süpürgeliklerin altında mekanizmalar için birçok farklı teklif var.

[#8 mutef1]

Tipo: yanmaz malzemenin astarı 10 mm çıkıntı yapmalıdır.

[#9]

Bence, yalıtkanlara retro kablolama, güzellik dünyayı öldürdüğünde tipik bir durumdur. PUE, yanıcı tabandan (10 cm'de bir silindirler) 10 mm'den daha fazla açıklığa sahip silindirler üzerine açık döşemeye izin verse de, telleri mekanik ve yangından korunma için izin verilen herhangi bir yöntemle kapatmak daha iyi olacaktır. Bu anlamda, retro tarzı uzun süredir devam eden yangınlar ve ölümlerin tarzıdır.
PUNP kablosunun sabit kurulum için yasaktır; sadece geçici kayıtlar için (inşaat projeleri gibi) izin verilir.
Bana gelince, VVGng-nd NYM'den daha iyidir.

[#10 Kirill]

Makale gerçekten ilginç. Metal bir oluktan bahsediyorsak, "metal hortum" adı verilen kullanım hakkında açık değildir, o zaman yanıcı bir yüzeyde gizli kablolama yaparken de yasaktır. Asbest kullanımı konusunda da çok net değil, bildiğim kadarıyla, bu malzemenin konutlarda kullanılması toksisitesi nedeniyle uzun süre yasaklanmıştır. Bazalt kullandığımız yanıcı yüzeyde (ahşap), malzeme yanıcı değildir. Bilmediğim bir şey, kısa devre ile bir etki etkisi var, bazalt malzeme kırılgan, nasıl davranıyor. Ve böylece makale iyi, kendimiz çok uygun bir bakır boru kullandık.

[#11 Vyacheslav]

Bence bu, özellikle boru eğimleri, kondens, vb. İle ilgili taraflı bir makale, daha ziyade bu ürün için bir reklam. Ve KZ'den çıkan yangınlar hakkında daha fazla bilgi. Yangınlar büyük olasılıkla kablolar ve kablolar ısıtıldığında zayıf temas ve ağ aşırı yüklenmesinden kaynaklanır ve kısa devre koruması çalışır ve bu hattı keser. Sadece ahşap bir evde gizli kablolama için olduğumu düşünmeyin.

[#12]

Ve eğer kablo PVC oluklu ise ve üst alçıpan ile dikilirse, bu zaten gizli kablolama olarak kabul edilir mi?

[#13 Aleksasndr]

xpv68Evet. Bu gizli bir kablolama.

[#14]

Ve eğer niteliksel olarak yapılırsa, hem gizli hem de açık olabileceğini ve her neyse, asıl mesele temasın iyi ve geri kalanının gösterişli olduğunu söyleyeceğim.

[#15]

Elektrikle şaka yapmaya değmez Evde güvenilir ve kaliteli kablolama yaparak kendinizi, sevdiklerinizi ve evinizi ateşten koruyacaksınız!

[#16]

PUNP kablosu için bazı elektrikçilerin nefretini anlamıyorum.TU'ya göre üretilirse ve çekirdeğin enine kesitinde% 30 oranında bir azalmaya izin verirse ve herkes bunu bilirse, o zaman, örneğin, gerçekte 1,75 mm olan 2.5 mm kesitli bir kablo yerine neden 4.0 kesitli bir kablo almıyorsunuz mm. Bence burada her şey açıktır ve toleransın yüzde otuzunun hepsine sahip olan kablo 2.8 mm'lik bir kesit olacaktır, bu da fazlasıyla yeterlidir. Ve 0.4 yerine 0.3 mm'lik yalıtım hakkında, bu saçmalık: yalıtım en az 0.7 mm ise, yine de kısa devre ile tasarruf etmeyecektir.

[#17]

Peki makale ne zaman yazıldı? Neden PUE-6'ya atıfta bulunuyorsunuz, çünkü mevcut kurallar 7

[#18 Vitali]

Korumasız gizli kabloların montajı sırasında ortaya çıkabilecek üç nedenin hepsine katılıyorum. Renk kablo kanallarındaki açık kabloların, duvarların rengiyle eşleşmesi için, tersine ya da işçilere simetrik olarak sahte kutular kullanan bir desen için kullanıyorum.

[#19]

İyi günler Andrey! Mükemmel ve net elektrik dersleri için teşekkür ederiz!

Bir köpük evim var, yani. ince bir beton duvar ile sabit köpük kalıptan. köpük tabakasının kalınlığı 40-50 mm'dir. Yanma sırasında açığa çıkan tehlikeli gazdan boğulmamak için böyle bir evde kablolama nasıl doğru yapılır. Satıcı evin her yönden güvenli olduğuna ikna etse de, inanmıyorum. Ama bir yerde yaşamalısın.

[#20 andy78]

Natalya, oluklu türbinde NYM veya VVGng kablo ile gizli kablolama yapın.

[#21]

İyi okunabilir bir makale, ancak PUNP kullanımı ile kesinlikle katılmıyorum! Kablolarımızdan, VVGng ls veya BCP (harfleri hatırlamıyorum), ya da NYM gibi daha iyi olduğunu düşünüyorum.

[#22]

Aslında, yanıcı yüzeylere 2.5 mm2 ve daha düşük kesitli bakır teller döşenirken, boru duvar kalınlığı standart değildir, ancak 4 mm2 ve daha yükseklerinden başlayarak, duvar kalınlığında katı bir düzenleme vardır. maden borular: 2,8 ila 4,0 mm. (SP 31-110-2003). Bu nedenle, bir bakır boru ile burada çalışmaz, sadece çelik! Alternatif olarak, rayın altında yanmaz bir baz, örneğin bir alçıpan şeridi kullanabilirsiniz. Sonuçta, o var. belgesi.

Bir makale genel tavsiye kadar iyi olabilir. Ama daha fazla ayrıntı istiyorum. Bence “Ben bir elektrikçiyim” dergisinde daha kullanışlı ve “lezzetli” vardı.

[#23]

Silindirlerdeki kablolamayı beğendim. Tüm kurallara dikkatlice uzanır ve uyursanız, güvenilir ve güzel bir şekilde.

[#24]

Tepsiler, metal kanallar (kutular) kablo döşerken daha kabul edilebilir bir seçenek görünüyor, ancak alan izin veriyorsa. Ve eğer değilse, şampiyonluk metal hortumun üzerindedir. Ve kemirgenlerin duvarları bırakmasına izin verin.

[#25]

İyi bir makale, ancak başlığı içeriği daha doğru bir şekilde yansıtmalıdır.
Makale, güvenliğin sadece bir yönünü ele alıyor - yangın ve yanlarından sadece biri. Kanımca "Ahşap bir evde kablolama - gizli veya açık mı?" Gibi bir ad vermek daha yararlı olacaktır.

[#26 Alexey]

Bütün bunlar gösteriştir. Uygulamada, klipslerde minimum VVGng + oluk, maksimum NYM + metal hortum veya metal kutu maliyetlidir (bütçeye bağlı olarak). Diğer her şey kurulum kalitesidir: doğru seçilmiş bir bölüm, lehimli kıvrımlar, hesaplanan makineler, vb.

[#27]

Retro kablolamayı duydum. Böyle bir şirket var, Fontini Garby, bu tür retro anahtarlar, retro izolatörler ve retro teller var. Gerçekten muhteşem görünüyor.

[#28]

Makale mükemmel !!!

[#29]

Makale kötü değil, daha çok bir korku hikayesine benziyor. Bu imkansız, aynı tehlikeli, ama eğer öyleyse, aynı şey umutsuz. Çok daha kısa ifade edilebilir: Ahşap bir evde gizli kablolama monte edilemez, tehlikelidir. Ve yazdılar ....
Modern bir insan ahşap bir ev inşa eder, her şeyi güzelce yapmak ve kabloları tüm dünyada olduğu gibi görünmez bir şekilde monte etmek ister ve makale nasıl güvenli bir şekilde yapılacağını, gizli kabloların nasıl döşeneceğini öğretirse, harici, dahili, dürtü vb. aşırı gerilim gerilimi ... Ve kabloları makara izolatörlerine monte etmeye çağırıyorsunuz ....

[#30]

Kabloyu boru meloplastisine yerleştirmenin herhangi bir yolu var mı?

[#31]

Makale nesneldir. Ancak ahşap binalardaki PUNP kablosuna izin verilmiyor. Ancak elbette bakır borulardaki kurulum en korumalı. Kablolarımı değiştirdim ve 1988 kanalındaki kablo kanalına elektrik tesisatı yaptım. Ve eski kablolama folyoya sarılı ve sunta trim panellerinin kapılarına döşenmiş bir kablo vardı. Ev (yazlık) tipik, bizim cadde boyunca yaklaşık bir düzine vardır ve böyle bir performans daha önce onaylandı. Bir kabus.

[#32 Vyacheslav]

Kablo kanallarında yeni bir ahşap evde kablolama yapıyorum, çamın rengi duvarların rengine. Hiçbir şey olmuyor gibi görünüyor, kabloların nereye gittiğini görebilirsiniz. Bu en iyi seçenektir.

[#33]

Çoğunlukla bu makalenin yazarına katılıyorum, ancak bana göre, telin altındaki makinenin derecesinde bir uyumsuzluk veya kablolamadaki zayıf temas nedeniyle yangınlar daha fazla meydana geliyor. Çoğu zaman, sadece eski kablolama ve hurda için uzun zamandır kullanılan eski antik makineler nedeniyle.

[#34 Dmitriy_50]

Pue, yanıcı olmayan ve düşük dumanlı kablolar olmadığında, silah yoktu. Her şeyi yazıldığı gibi yaparsanız, iyi bir miktar ve zamanla sonuçlanacaktır.
Ve şu anki kablonun hangi bölümünün 1.5 veya 2.5 mm olduğuna ve bakırın kalitesine bakın? Her yerde gizli kablo kablosu VVGngLS 130, 90 ahşap ev devlet kurumları, tıbbi kurumlar, ahşap kulübe köyler ve inşaat konusunda deneyimim var.

[#35]

Oh, estetik hakkında konuşursak ... o zaman kutu ve oluklu mu ... ve daha da fazlası açık kablolama ... Bana elektrikçileri açıklayın lütfen ... neden ABD ve Kanada'da, gizli kablolar ahşap yapılar üzerinde her şey olmadan gerçekleştirilir? NG ağacı var mı? Yoksa teller bakır değil platin midir? (inanmayanlar için - google: kablolamada kaba ve en azından resimleri görün!)

[#36 Andrey Timoshchenko]

Merhaba Makale daha fazla reklam. VVG ng, yüksek kaliteli oluk (siyah veya turuncu). Düzgün seçilmiş makineler + Uzo ve dağıtım kutularının yüksek kaliteli kablolaması = ahşap bir evde gizli elektrik kablolarının başarısının anahtarı. Ve tabii ki müşteri için çalışma kuralları hakkında eğitim programı :)

Evet ve büzülme sırasında kablonun bozulduğu evleri görmedim :) Genellikle, ahşap bir evin içindeki tüm kaplamalar en az yarım yıl sonra yapılır. ve hatta bir yıl. ev durduğunda

[#37 Vladimir.]

Makale kötü değil, içindeki her şey uygun kablolama için endikedir, ancak gelecekteki güç artışı için dikkate alınması gereken bir “ama” kablolama vardır, zaman her zaman ileri gider ve telin enine kesitinde bol miktarda marj olacaktır ve kabloların döşenmesi her zaman birleştirilir (kapalı açın). Kapatılırsa (bir boru, oluk, elektrik kutusu), zayıf ısı transferi nedeniyle yük azalır. Kablo bölümü (ve tel bölümü) aşağıdakilere göre seçilir:
- ısıtma koşulları
- Mekanik mukavemet koşulları
- Ekonomik akım yoğunluğu
Gerekli kablo bölümünün seçimini basitleştirmek için, kablo bölümünün belirli göstergelere yaklaşık yazışmalarını yansıtan tabloyu kullanabilirsiniz. Kapasitelerin ve en küçük sökme bağlantılarının doğru hizalanması ve kısa devre ve elektrik çarpmasına karşı koruma koşulları ile. Her şey iyi olacak ve korkuyla uğraşmak için hiçbir sebep yok.Şimdi dahili RCD ve DPN'li soketler ortaya çıkmaya başladı ve bu hem kısa devre hem de aşırı voltaj (bir ünitede iki) nedeniyle doğrudur.

[#38]

1. PUNP kablosu yasadışı! (Geri dönüştürülebilir malzemelerden gelen zayıf yalıtım arızalar verir)

2. Asbest bir kanserojendir, zaten kullanımı yasaklanmıştır (- bu harici kablolama için asbest substratları ile ilgilidir)

3. PUE'de oluklu duvarların, tavanların, zeminlerin vb. Ahşap yüzeylerine gizli elektrik kablolarının döşenmesinin siyah ve beyaz olarak yazılması, metal bir hortumda ve plastik bir kanalda veya kutuda KESİNLİKLE YASAKLANMIŞ !!!

[#39]

Açık kablo döşemenin ilk yolu bükülmüş bir yoldur. Bu yöntemle, kablolama tavandan özel silindirlere asılır. Elinizle ulaşmanın zor olduğu bir mesafede, ancak tavana değmez. Bu yöntem en çok hızlı ateşe eğilimli ahşap evler için uygundur.

[#40 Alex]

Havacılık kablosunun ahşap bir evde kablolama için oldukça uygun olduğunu düşünüyorum. Olukları tozdan iyileştirmek ve mühürlemek için kuvars kumu oldukça uygundur. Ancak jel yalıtımının 800 santigrat dereceye dayanabileceği teller vardır. Ve evet - hayır vag. Sadece kaynak. Kabloları soketlere ve anahtarlara kaynaklayın. Tamamen kapalı prizler ve anahtarlar kullanın - kıvılcım ahşap bir evin sorunudur. Tüm sinyaller boyunca ek sinyal kabloları döşenmelidir, daha sonra direnç nominalden saptığında (ve sıcaklığa bağlı olarak değiştiğinde) izleme ekipmanı arızalı hattı kapatır. Vlutuz ve wifi ile donatılmış su ısıtıcılar, aydınlatma armatürleri ve ısıtıcılar kullanın, çünkü bu veya bu cihazın ne kadar enerji tükettiğini bilmiyorsunuz, ancak elektronikler sızıntı anını takip edebilir. Ve elektrik kablolarını hiç yapmamak daha iyidir - bahçede ısıtılan taşlar (buhar odası için) ve şarj edilebilir lambalar kullanın. Çünkü bir ağaç evinde Khokhloma yetiştirecek bir şey yok.

Güvenli kablolama yoktur! Bilmenin zamanı geldi.

Güvenli oda yok. Bu bilgi, geri kalanı içindir.

İlgili sonuçlar sıraya girmiştir. Ben öyle demedim.

[#41 Anton]

Oluklu boru ve kısa devre pahasına saçmalık. Oluklu borular, tellerin bütünlüğü ile birlikte, bir yangının tutuşmasını önlemek için hala gereklidir. Hayatta onlarla çalışmayan aptal kulak kancaları doğal olarak bunu bilmiyor. Ve zihinleri bile sormak için yeterli değil.
Kısa devre devreden çıkarılacak ve yine hiçbir şey olmayacak. uygun kurulumla, ahşap duvarda hiçbir şey duvarlanmayacaktır. Kişisel olarak, deneyimim 10 yıldan fazla bir iş değil, tek bir ateş. Ve burada sadece PR reklam ürünleri var.

[#42]

Constantin,
Kablo kanallarında NYM!? )))

Kablo kanalları için, basit VVGNG'den daha iyi (VVGNG LS ağacı için) doğada mevcut değildir ve daha ucuz olacaktır.

[#43]

Kablosuz anahtarlar ahşap evler için mükemmel bir çözümdür !! / p>

[#44]

Yazara teşekkür etmek ve "5 sent" i genel tartışmaya eklemek istiyorum. Ahşap evlere tel döşemenin en iyi yolu, bence, yanmaz metalize esnek boru hortumlarında. Estetik için, bükülebilir yerlerde boyanabilir veya uygun şekil verilebilir. İzolatörler iyi değil. Ev (yeni) küçüldüğünde, teller izolatörlerin sabitleme noktalarında bir boşluğa maruz kalır. Evin sahibi telleri nerede ve ne için şekillendireceğini daha iyi bilir, ancak yazara dinlemenizi öneririm.

[#45]

Eugene,
Sana tamamen katılıyorum. Metal Hortumun, Elektrik Tesisatı Kurallarının mevcut versiyonunda ahşap evlere gizli döşenmesi yasaktır.
Herkes için: PUNP bir kablo değil, bir kablodur. Yatmak yasaktır.

[#46]

Ateş çok belirsiz ve ikna edici değil. Yangının ana nedeni yalıtım hasarı değil, bölüm-amper-watt oranında okuryazar olmayan yük dağılımı ... Yetersiz bir üretici, planlanan 4 kW tüketici ile bir sokete 1,5 kablo attığında ve hattını 25A otomatik makine ile "koruduğunda" - burada buradan iletkenin kritik sıcaklıklara ve bunun bir sonucu olarak yangın olasılığına karşı garantili ısınması gelir. Modern otomasyon, doğru bir şekilde monte edilirse, en küçük akım, ısıtma ve kısa devre sızıntısında çalışır (hattın enerjisini keser) ...

[#47]

Ahşap evlere döşemek için bir malzeme olarak metal bir hortum en az uygundur, çünkü yazar doğru bir şekilde kısa devre yapmanın büyük olasılıkla derzlerde veya yalıtımı hasar görmüş yerlerde mümkün olduğunu belirtti. Bu nedenle, yalıtımı kesip yangına neden olabilmesi tehlikeli olan metal hortumdur ve tatlı bir ruh için yanar. 20 yıllık deneyim, Medeni Kanundaki dağıtım kutusu erimiş (zayıf temas), metal hortum yanmış, makine devrilmemiştir, faz telini metale kapatmıştır. . ve evin tavanındaki PVC boruda yanmış kablo (kalkan aranmadı, onarıldı) yangın yoktu, ancak kablo metal hortumda, içeride metal hortumun kırmızı yanmıştı. Doğru kurulum, pvc, akım koruması ve farelerden korkmuyorsa tüm kurallar.

[#48]

Kendinizi tanımanızı tavsiye ederim.

[#49 Kolosov Alexander]

Gizli kablolama tehlikesi hakkında saçmalık. Yapılacak ilk şey, bükülme değil, yüksek kaliteli terminal blokları kullanarak kablolarda sert bağlantılar yapmaktır. İkincisi: VVG NG'nin dalgalanmasında, normal kesite sahip bir kablo, 1.5 ışık, 2.5 soket ve buna göre otomatik makineler 10 ve 16 A ve kalkan 25A'da ortak bir kablo. Üçüncüsü: En önemli şey, evlerin ve garajların tüm kalkanlarına bir RCD takmaktır - elektrik çarpmasından, kısa ve nemden, her zaman işe yarayacaktır. Bir kez daha çalışmak daha iyidir, ancak felaketi önler / önler. İşte üç kural!

Ve açık kablolama sadece daha tehlikelidir, öldürdüler, pegegnali, sular altında kaldı, çocuk deldi, evi. hayvan kemirdi, atmosferik etkisi herhangi bir plastik ömrünü azaltır - İşte tehlike ölümlü ve ateş!

Ve biraz da söyleyebilirim, "Gostovsky" nin en iyi VVG kablosu, telleri öyle (merkezde topraklama) bulunur, ısıtıldığında ve kısa devre yapıldığında, bir RCD ve otomatik bir makine her zaman çalışır. Ve PVA ve NYM'de, damarlar bir çemberdedir, orada nasıl büküldükleri ve hangilerinin neyle kısa devre yapacağı bilinmemektedir.

Tecrübeye göre RCD üreticisinin şirketi hakkında (reklam değil) Legrand'ı her yerde kullanıyorum, kısa devre üzerinde çalışıyorlar ve bir kişinin eline, dünyadan faza, dünya sıfıra dokunuyorlar. Ancak Merlin gern sadece kısa devre topraktan faza çalışır, sadece son zamanlarda kalkandaki kontrol lambasına çarptığında öğrendi ve bu üreticide hayal kırıklığına uğradı.

[#50 sevgililer günü]

Asbest toksisitesi masalları saf bir yalan! Kirli rekabetin sonucu, piyasaya zorlamak için, asbest, yapı malzemelerine alternatif. Birkaç yıl önce, Kimya ve Yaşam dergisinde, bu konuda büyük bir açıklayıcı makale vardı. Kabloları döşerken, evin yangından güvenli bir şekilde korunması için asbest kullanın. Asbest, basit kum veya kilden daha toksik değildir. Burnunuza serpin, bir kaşıkla yiyin veya intravenöz olarak enjekte etmeyecekseniz, o zaman kesinlikle sizin için hiçbir şey olmayacaktır!
