Yangın alarmı nasıl düzenlenir ve çalışır

Eski zamanlarda bile, insanlar tepelerde veya çanlarda şenlik ateşleri yapıldığında ışık olayları veya açıkça duyulabilir sesler şeklinde belirli olayların ortaya çıkmasının başlangıcı hakkındaki bilgilerin iletimini kullandılar.

Modern bir insanın hayatı, çeşitli sinyal türleri kullanılarak çalışmaları genellikle uzaktan izlenen çok sayıda çeşitli ekipmanın çalışmasıyla bağlantılıdır. Bunlar arasında, kritik endüstriyel tesislerde ve çok sayıda insanın bulunduğu çok katlı binalarda yangının başlaması hakkında bilgi çok önemlidir.

Yangın alarm amacı

Ana görevi, bir yangının ilk işaretlerinde, bilginin hızla olay yerine hızla gelip yangını söndürmek ve yayılmasını önlemek için acil önlemler alabilen görev hizmetine hızla aktarılmasını sağlamaktır.

Yangın alarm sistemlerinin (ATP) ek görevleri şunlar olabilir:

• önceden ayarlanmış yangın söndürme araçlarının uzaktan etkinleştirilmesi - özel üretim veya tesis koşullarına göre oluşturulan çeşitli yangın söndürücü türleri;

• insanların tehlikeli bir yerden kitlesel tahliyesini kolaylaştırmak için erişim kontrol kontrol sistemlerinin kilidinin açılmasını sağlamak;

• ilave sevk kontrol noktalarına bilgi aktarımı;

• diğer işlevler.

Yangın Alarm Kompozisyonu

Yangın alarm sistemi, devresi çeşitli parçalardan oluşan belirli bir elektrik kontrol sistemi olarak kabul edilir:

• özel sensörler - yangının başladığını bildiren spikerler;

• sensörün çalışması hakkında sinyalleri iletmek için kanallar;

• operasyonel personel için kontrol panelleri, alım (PKP) ve bilgi ekranı;

• seslendirme sistemleri.

Yangın dedektörleri nasıl düzenlenir ve çalışır

İlk yangın belirtilerinin ortaya çıkmasını duman görünümü, çevrenin hızlı ısınması veya güçlü bir ışık parlaması ile değerlendirebilirsiniz. Bu üç faktör, çeşitli teknik cihazların çalışma prensibinde ortaya konmuştur.

Sanayi ve konut sektörlerinde, çeşitli prensiplerle çalışan dört tip sensör en yaygın olarak kullanılmaktadır:

1. duman - duman dedektörleri yayılmaya başlangıcının tespiti;

2. kapalı keskin ısıtma görünümü - termal;

3. Görünür, ultraviyole veya kızılötesi spektrumun alev aralığının elektromanyetik dalgalarının tahsisi - alev;

4. ısı ve dumana eşzamanlı maruz kalma ve genellikle parlak ışık görünümü ile birlikte - kombine.

Yangın alarm sensörleri yalnızca izlenen bir parametrenin durumunu izleyebilir veya harici bir sisteme sinyal vererek değişikliğine tepki verebilir. Bu prensibe göre, sadece pasif değil, aynı zamanda aktif cihazlara da uygulanırlar. Belirli bir yerel alanı veya uzatılmış, uzatılmış bir alanı kontrol etmek için dedektörler oluşturulabilir. Son tasarımlara doğrusal denir.

Duman dedektörlerinin çalışma prensibi

Sensör, dumanın yükseldiği yerde tavana yerleştirilir ve yangın başladığında konsantre olmaya başlar.

Yapısal olarak, duman dedektörü aşağıdakilerden oluşur:

1. bölünmüş konut;

2. elektronik kart;

3. optik sistem.

Bu parçalar otomatik üretim hatlarına ayrı ayrı monte edilir ve çeşitli testlerden ve kontrollerden geçtikten sonra manuel olarak tek bir modüle monte edilir.

Sensörün çalışması, aşağıdakileri içeren optik sistemin çalışması nedeniyle yuvasındaki duman momentinin sabitlenmesine dayanır:

• ışık yayan diyotkesin olarak yönlendirilmiş bir ışık demeti yayan;

• fotoselgelen ışık akısını elektrik sinyaline dönüştürür.

Yapısal olarak, kaynaktan gelen ışık demeti fotoselden biraz uzağa yönlendirilir. Odadaki havanın normal durumu ile normal çalışma koşullarında, ışık resim No. 1'de gösterildiği gibi fotoselin yüzeyine ulaşamaz.

Sensör gövdesinde duman olması durumunda, ışık ışınlarının her yöne yansıması başlar. Fotosel alırlar ve çalışırlar. Bu an elektronik bir devre tarafından kontrol edilir. Bir bilgi komutu oluşturur, iletişim kanalları aracılığıyla bir yangın alarmı alma cihazına iletir.

Işık akısını saptan su buharı veya gazlar sensör boşluğuna nüfuz ederse, fotosel de çalışır ve mantık devresi bir yangın oluşumu hakkında yanlış bilgi verir.

Bu nedenle, duman dedektörleri arıza yapabildikleri yerlere monte edilmez. Bunlar arasında mutfaklar, banyolar, duşlar bulunmaktadır. Sigara içenlerin toplandığı yerlere duman dedektörlerinin yerleştirilmesi de sık ve yanlış çalışmalarına neden olacaktır.

Böyle bir yangın dedektörü, sıcaklıktaki bir artışa ve açık bir alevden bir ışık parlamasına cevap vermez. Bu nedenle, bu tür modüller, ateşlemenin termal hasardan elektrik kablolarının, kumaşların ve diğer benzer malzemelerin yalıtımına kadar ortamdaki dumanla ilişkili olduğu odalara monte edilir.

Endüstriyel üretimde çok sayıda çalışan elektrikli ekipman, malzeme varlıklarının depolanması için depolar, elektrik alt istasyonlar ve laboratuvarların bulunduğu yerlere kurulurlar.

Isı dedektörlerinin çalışma prensibi

Ayrıca açık ateşin ürettiği ısının yükseldiği tavanda bulunurlar. Faktöre göre çalışabilirler:

1. izin verilen maksimum ısıtma değerinin elde edilmesi;

2. Sıcaklık artış hızı.

Eşik cihazları

Bu tip sensörler ilk olarak oluşturulmaya başlandı. Başlangıçta, iki iletkenin temas noktasına takılan bir sigortadan eriyebilir bir alaşımın sızması nedeniyle çalıştılar. Bu nedenle, ortam 60-70 dereceye kadar ısıtıldığında, elektrik devresi bozuldu ve yangının başlaması hakkında bir sinyal verildi.

IP-104 tipi tek kullanımlık, geri kazanılamaz bir ısı dedektörünün bu tür tasarımlarından birinin çalışma prensibi resimde gösterilmektedir.

Kasanın içinde, mekanik gerilim ile birbirinden ayrılan ve düşük erime noktalı metallerden oluşan Ahşap alaşımı tarafından tutulan yay kontakları vardır. Sensör 68 dereceye kadar ısıtıldığında tetiklenir ve eğik yaylar zincir kırılması sağlar.

Benzer tasarımlar sürekli olarak geliştirilmektedir. Artık değiştirilebilir yüzme gövdeleri ekleri veya uzaktan kontrol edilen elemanlar ile kullanılabilirler. Mantık devresi farklı prensipler ve elektronik bileşenler üzerinde gerçekleştirilebilir.

Entegre Dedektörler

Sensör, ısıtıldıklarında metallerin elektrik direncindeki değişim oranının ölçümlerine dayanmaktadır.

Güç kaynağından termal kontrol elemanının terminallerine stabilize bir voltaj uygulanır. Eylemi altında, Ohm yasası tarafından belirlenen bir akım, bir tel direnç ve bir ölçüm cihazı yoluyla bir elektrik devresine akar. Değeri kesinlikle dirence bağlıdır.

Normal oda sıcaklığının etkisi altında, değeri neredeyse değişmeden kalır. Stabilize bir voltajda, akım da değişmez.

Açık bir alevin sıcaklığı, ortaya çıkan alevden kontrol elemanı üzerinde hareket etmeye başladığında, sensörün direnci hızla artmaya başlar ve aynı yasaya göre akım değişmeye başlar. Önceden belirlenen değerden sapma hızı, genellikle saniyede 5 derece artacak şekilde yapılandırılmış bir elektronik devre tarafından sabitlenir.

Isıtma hızının kritik bir değerine ulaşıldığında, sensör mantık devresi alıcı modüle iletişim kanalları üzerinden bir sinyal gönderir.

Bu devrede dumana tepki veren hiçbir cihaz yoktur ve üzerinde çalışmayacaktır.

Bu tür tasarımlar, petrol ürünleri, karbon yakıtları ve yangın için tehlikeli katı maddelerden yanıcı sıvıların tutuşmasından kaynaklanan yangınlarda en etkili şekilde çalışır. Yanıcı sıvıların bulunduğu konteynerlerin, inşaat malzemeleri depolarının ve benzer endüstriyel binaların bulunduğu yerlere kurulurlar.

Alev dedektörlerinin çalışma prensibi

Bu sensörlerin oldukça büyük bir sınıfı açık ateşe veya için için yanan bir ateşe duman vermeden tepki verir.

Hassas bir fotosel, optik dalgaların spektrumlarından birinin veya tam aralığının görünümünü algılar. Aynı zamanda, tasarım oldukça karmaşık ve pahalıdır. Bu nedenle, konut binalarında kullanılmazlar, ancak petrol ve gaz endüstrisi işletmelerinde kullanılırlar.

Bu tipin en basit modelleri, kaynak arkının, parlak güneşin ışığının, floresan lambaların, optik spektrumun elektromanyetik girişiminin etkilerinden çalışabilir. Yanlış çalışmayı ortadan kaldırmak için çeşitli filtreler kullanılabilir.

Kombine dedektörlerin çalışma prensibi

Herhangi bir yangın işareti üzerinde çalışan tüm yangın dedektörleri tasarımları yanlış çalışabilir. İletilen bilgilerin güvenilirliğini arttırmak için, duman ve termal modellerin özelliklerini hemen birleştiren veya bir alev reaksiyon fonksiyonu ile desteklenen cihazlar oluşturulur.

Bunu yapmak için hemen bir kızılötesi, termal ve optik sensör içerirler. Çoğu durumda, her bir giriş parametresinde ayrı olarak veya yalnızca aynı anda göründüklerinde çalışacak şekilde yapılandırılabilirler.

Kritik endüstriyel tesisler için, karbon monoksitin görünümünü de dikkate alan dört kanallı kombine dedektörler vardır.

Manuel yangın dedektörlerinin çalışma prensibi

Yaylı otomatik geri dönüşlü sıradan bir düğmeden elde edilen en basit tasarımlar, operasyonel çalışanları yangının başlangıcı hakkında elle uyarmak için kullanılır. Bunun için, yangın belirtilerinin başladığını fark eden personel, sadece koruyucu kapağı açın ve düğmeye basın.

Bu işlemle devre kontakları kapatılır ve “Yangın alarmı” uyarısı etkinleştirilir. Düğme bırakıldığında, sinyal kesilmez: güç kaynağı zinciri otomatik olarak kendiliğinden kilitlenir. İnsanların yangın tehlikesi ile ilgili uyarısı, sorumlu çalışan özel bir anahtarla kilidini açana kadar ortaya çıkar.

Bu tür elde tutulan sensörler, kitlelerin (dükkanlar, hastaneler, sinemalar, endüstriyel tesisler) bir buçuk metre yükseklikte ve aralarında 50 m mesafeye kadar toplandığı tüm odalara monte edilir.

Yangın dedektörlerinin seçimi hakkında kısa sonuçlar

Kontrollü odanın yangın güvenliğini sağlamak için sensörün tasarımı ve çalışma prensibi mümkün olduğunca uygun olmalıdır.

Farklı ekipmanlara sahip büyük endüstriyel binalarda, aynı marka dedektörlerin kullanılması her zaman tavsiye edilmez ve sayıları, sınırlı finansal yeteneklerle bile, yasal belgelerin gerekliliklerine uygun olarak tüm tehlikeli yangın bölgelerini kapsamalıdır.

Dedektör alarm kanalları

Bina içi kurulum için yangın dedektörü tipleri ve sayısı belirlendikten sonra, operasyonel güvenlik hizmetindeki kontrol panelinde toplanan kablolara kablolarla bağlanırlar.

Döngüler için, bakır iletkenlere sahip telleri seçin ve teknik durumun kontrolünü sağlama olasılığı ile döşeyin.Onlara göre SNIP ve GOST, diğer kablo hatları ile ayrı döşeme ve mekanik hasara karşı koruma sağlama yöntemleri için gereksinimler uygular.

Sinyal alma ve izleme cihazları

Kontrol panelleri, profesyonel, yarı profesyonel veya ev içi kullanım için çeşitli karmaşıklık derecelerinde üreticiler tarafından oluşturulur.

Profesyonel cihazlar sadece yangın güvenliği sorunlarını değil, aynı zamanda tesislerin korunmasını da ele almak üzere tasarlanmıştır. Bunlar:

• çok yollu devrelerin durumunu izlemek ve aynı anda analog ve dijital sinyalleri işleyebilme;

• kontrol şemalarının karmaşık bir hiyerarşisini oluşturmak için bloklara basamaklandırmaya izin vermek;

• yangın ve güvenlik servisinin bilgisayarına bağlılar;

• zamanında kayıt yapmak ve kontrol edilen nesnede meydana gelen tüm bilgileri iletmek;

• sadece kritik endüstriyel tesislerde kullanılır.

Yarı profesyonel cihazlar dijital sinyallerle çalışır. Tek bir durumda yapılırlar ve birleştirilirler:

• sabit bir elektrik şebekesinden güç kaynağı;

• yedek güç kaynağı - sistemin birkaç saatten bir güne kadar otonom çalışmasını sağlayabilen güçlü bir pil;

• elektronik kontrol ünitesi;

• işlemci.

Kritik bölgelerde, işlemci, özel bir uzaktan tarayıcı ile saldırı girişimlerini ve işlenen ve iletilen bilgilerin karmaşık kodlamasını önleyen, tam korumalı, erişilmesi zor yerlere yerleştirerek yetkisiz erişime karşı korunur.

Bu modeller iki yüz elli sensörden gelen sinyalleri işleyebilir. Bunlar zaten konut sektöründe kullanılabilir.

Çok yollu ev kontrol panelleri

Çeşitli ek binalara sahip özel bir evde çalışmak için yaratılmıştır.

Manyetik anahtarlar veya elektronik devrelerin elektrik kontaklarından gelen sinyalleri ve ayrıca iki ila sekiz farklı kaynaktan kablosuz kanallar üzerinden alınan bilgileri işleyebilir.

En basit apartman kontrol panelleri

Dairenin sahibi için oldukça yeterli olan tek kanallı modda çalışan en basit modeller ile temsil edilirler. Böyle bir cihaz bile, sensörlerin çalışmasıyla ilgili bilgileri ana bilgisayarın cep telefonuna SMS şeklinde aktarabilir.

Evsel amaçlar için tasarlanmış kontrol panellerine, üreticiden talimatlar ve bağlantı şemaları ile birlikte ayrıntılı teknik belgeler eşlik eder. Onlar için Avrupa standardı EN54 tanıtıldı.

Yangın ihbar sistemleri

Kalabalık binalarda, “Alarm” komut uyarısı tarafından personel ve ziyaretçiler için bir ışık ve ses uyarı sistemi kullanılır. Aynı zamanda, bilgi acil durum önlemleri almak için işletmenin yönetimine ve acil servislere aktarılır.

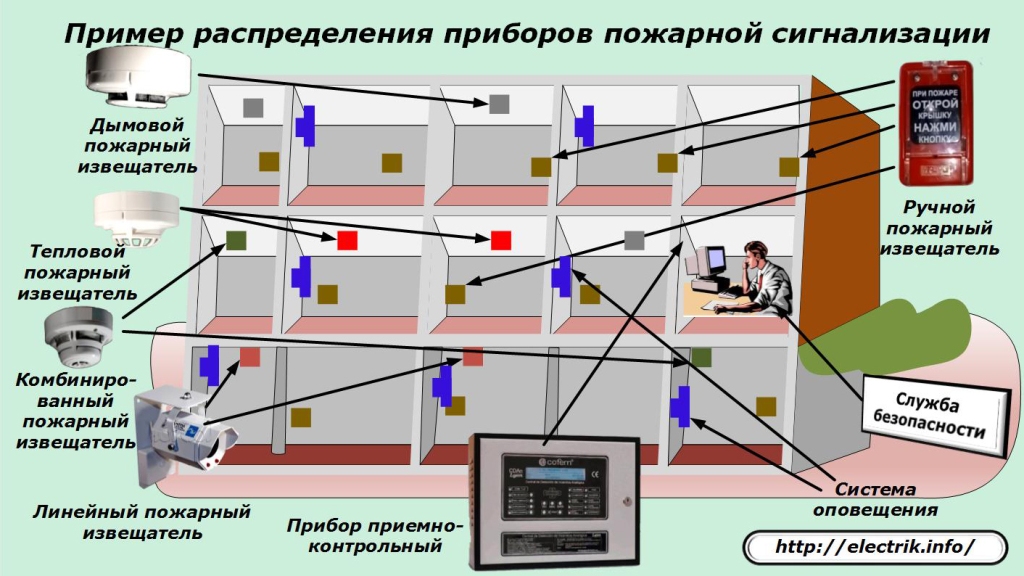

Çeşitli yangın alarm cihazlarının dağıtımına ve bir uyarı sisteminin organizasyonuna bir örnek resimde gösterilmektedir.

Tüm teknik cihazlar gibi yangın alarmları da periyodik izleme ve sağlık kontrolleri, bir dizi bakım önlemleri, ayarlar ve ayarlamalar gerektirir. Bu durumda, çalışma kurallarına uyulmalıdır.

Modern bir yangın alarm sisteminin cihazında sunulan ilk bilgilerin okuyucuya bir fikir vereceğine olan güvenimi ifade etmek istiyorum: pratikte, kendiniz için kazara yangın veya kasıtlı kundaklama durumunda yangını dışlayan optimal bir sistem oluşturun.
