Işık anahtarı türleri ve türleri

Bir ev ustası için elektrik kabloları ile ilgili bir makale İnternet'te bir araya geldi. İçinde, yazar ağın sıfır ve fazının geleneksel bir ev aydınlatma anahtarına bağlı olduğunu yazdı. Bu hatalı ifade, deneyimsiz bir kişiyi yanıltabilir, kabloda kısa devreye neden olabilir.

Herhangi bir apartman anahtarı her zaman aşağıdaki şemaya göre faz tel kopmasına monte edilir.

Lambaların çeşitli ışık anahtarları ile nasıl düzgün bir şekilde bağlanacağı bu makalede ayrıntılı olarak açıklanmaktadır:Bir apartman dairesinde ve evde aydınlatma şematik ve bağlantı şemaları

Ev aydınlatması için çeşitli tasarımlarda anahtarlar kullanılır. Hepsi, aşağıdaki sınır durumlarını belirleyen, çalışma gövdesinin iki pozisyonuna sahip anahtarlama cihazları ile ilgilidir:

1. açık devre;

2. lambaya besleme gerilimi.

Aydınlatma kontrolü çoğu durumda manuel olarak gerçekleştirilir. Muhafaza anahtarları, nominal ağ parametrelerinde ev kablolarında çalışmak üzere tasarlanmıştır ve aşırı akımları ve kısa devreleri tetiklemek için tasarlanmamıştır.

Bu koruyucu fonksiyon, mevcut serbest bırakmalar, kesme mekanizmaları ve ark söndürme sistemleri ile donatılmış apartman panelinin otomatik anahtarları tarafından gerçekleştirilir.

Belirli teknik görevler için herhangi bir ışık anahtarı modeli oluşturulur:

• çalışma akımı;

• şebeke gerilimi;

• iklim değişikliği;

• toz ve nem direncinin derecesi (IP kodu);

• kurulum yöntemi;

• tel bağlama;

• anahtarlama yöntemi;

• yönetim türü ve diğer amaçlar.

Tasarımların büyük çoğunluğunda, teller çeşitli vida terminalleri ile terminallere bağlanır. Bu yöntem zaman testini geçti. Şimdi, kurulumu kolaylaştırmak için popüler oldular yaylı klemensleriletken ucunu kelepçe cihazına sokarak daha hızlı montaja izin verir.

Işık Anahtarlama Yöntemleri

Muhafaza anahtarları kontrol edilebilir:

• bir tuşa basarak;

• geçiş anahtarı;

• kordonu (zinciri) çekme veya serbest bırakma;

• kaydırıcıyı hareket ettirmek;

• düğmeyi açma;

• dahili hareket sensörü;

• dokunmatik panel

• gelen ışık akısının yoğunluğu;

• uzaktan kumanda.

Genellikle açık veya kapalı kablolama için bir duvara monte edilirler.

Gizli bir yerleştirme yöntemiyle, anahtar duvarın içindeki bir sokete gizlenir ve kablolar kasayı sabitledikten sonra terminallere bağlanır. Açık kablolama için bir çorap kullanın. Taban vidalarla sabitlenir.

Klavye Yapıları

Yapısal olarak, bir tuşa (geçiş anahtarı) basılarak kontrol edilen ışık anahtarı, gövdeye sabitlenmiş kontaklardan ve üzerinde çalışan bir yayla basılan hareketli bir sallanma mekanizmasından oluşur:

1. sıkıştırma;

2. germe.

İlk durumda, tuşa uygulanan basınç, yayı sıkıştıran topa iletilir. Külbütör kolunun dönme ekseni boyunca kayar, omzunun üzerinden döner ve hareketli mekanizmayı temas noktaları ters yönde hareket ettirir.

İkinci yöntemde, yay tarafından tabana bastırılan anahtar düğmesine bir çerçeve eklenir. Ekseni etrafında salınır ve hareketi ile bir elektrik teması oluşturur veya keser.

Her iki durumda da, yay hareketi altındaki hareketli parça, anahtarın alt veya üst kısmına nereye bastığınıza bağlı olarak anahtarı bir durumdan diğerine değiştirir.

Bu tür anahtarların ortak tipleri ve kontak sisteminin dahili devreleri resimde gösterilmektedir.

Doğru seçilmiş elektrik parametreleri ile ve çalışma modunu gözlemleyerek, devre kesici uzun yıllar boyunca kesintisiz çalışabilir. Örnek olarak, aşağıda, tozluğa, örümcek ağlarına ve atmosferik nemin (vidaların ve bakır tellerin tutturulmuş vidalarının paslanmasının açıkça görülebildiği) etkisine rağmen, günümüzde işlevsel kalan eski bir yarım yüzyıl eski tek kollu klavye modelinin bir resmi bulunmaktadır.

Bu anahtar, neredeyse hiç bakım gerektirmeyen özel bir eve ısıtılmamış bir ahşap veranda ekinde çalıştı. Tabii ki, tasarımının kalitesi modern gereksinimleri karşılamıyor. Ancak, bir dielektrik soketi, sağlam bir plastik kasa ve eski GOST gereksinimlerini karşılayan harici montaj tasarımı ile duvardan yalıtım, uzun vadeli, güvenilir çalışmasını tamamen sağladı.

Kasanın içinde, aydınlatma tellerine bağlı sabit kontakları işleyen yaylı hareketli bir jumper çalışır. Üst konumda, atlama kolu bir elektrik devresi oluşturur ve alt konumda açılır.

Çapraz geçiş ve geçiş anahtarları

Bunlar bir tür rocker tipi klavye tasarımlarıdır. Bir tuş manipüle edildiğinde, onlara bağlı iki lambadan biri yanar.

Ancak ev içi aydınlatma için bu tür planlar pratikte kullanılmaz. Teknik cihazlarda kullanılırlar. Çoğu zaman, bu tür modeller kullanılır ışığı kontrol etmek birkaç uzak konumdan. Kullanımlarının en basit örneği aşağıdaki resimde gösterilmektedir.

Bu şemada, çalışma prensibinin anlaşılmasını kolaylaştırmak için kabloların uçlarını birleştirmek için bağlantı kutuları hariç tutulmuştur.

Bu prensibe göre, yürütmek mümkündür üç veya daha fazla yerden bir lambanın dahil edilmesi, ancak iki anahtarlı bir rocker anahtarı eklemeniz gerekir.

Kablo anahtarları

Tavan montajı için başka bir tür eski dış montaj anahtarı aşağıdaki resimde gösterilmektedir.

Bu modeller, 70-80'lerde çok katlı panel binaların içine toplu olarak yerleştirildi. Doğru operasyonla şimdi çalışmaya devam ediyorlar. Cihazlarının bir özelliği, hareketli bir terminal bloğuna tutturulmuş bir pivot koluna bağlanan muhafazadan aşağı asılı bir naylon kordur. Pedin geri dönüşü, kordonu serbest bıraktıktan sonra yayın sıkıştırma enerjisi ile sağlanır.

Bu modeller arasında, kordonu çekerek (kolu çevirerek) avize için iki lamba grubunu kontrol eden tasarımlar vardır: ilk gerginlik açıldığında, bir lamba bloğu açılır, ikincisi çekildiğinde diğeri sırayla kapatılır.

Basmalı düğme cihazları

Bunlar, üzerinde bir klipsli bir düğmeyi yükselten bir masa lambasının tabanında bulunabilir.

Panelin altındaki anahtarın silindirik kısmı teknolojik delikten dışarı çıkar. Elektrik tellerinin hazırlanan uçları soketlere sokulur ve muhafazanın uçlarından vidalarla kelepçelenir.

Aynı şekilde zemin modelleri aplikler için de çalışır.

Masa lambasının düğmesi, fotoğrafta gösterildiği gibi, kullanıma uygun genişletilmiş dekoratif bir formda yapılabilir.

üzerinde duvar aplikleri basma düğmesi, sabit bir asma kordon veya bir saplı zincir aracılığıyla yaylı bir kol tarafından gerçekleştirilen basma düğmesi anahtarları takılabilir. Böyle bir tasarıma bir örnek, aşağıdaki resimde kırmızı bir çerçeve ile vurgulanmıştır.

Yukarıda tartışılan basmalı düğme anahtarları bir anahtar prensibi ile çalışır, ilk kez yakıldıklarında, ışık yanar ve açılır ve ikincisi kapatılır.

Pratikte, genellikle bir geri dönüş yayı olan ve mevcut bir darbe oluşturan düğmeler vardır (düğme modunda tutma olmadan çalışma). Bu tür cihazları kullanarak ışığı kontrol etmek için ek bir röle devresi bağlamak gerekir.

Sürgülü Anahtarlar

Sabit kontaklı kapalı bir durumda, kontak köprülü hareketli bir mekanizma hareket eder. Sıkıştırma yayı, elektrik akımının geçişi için iyi koşullar oluşturmak üzere kaydırılmış pedlerin geliştirilmiş sabitlenmesi ve sıkıştırılmasını sağlar.

Fotoğraf, bir slayt anahtarlı bir masa lambası ve bu çok sayıda modelden birinin tasarımının bir bölümüne sahip bir resmi göstermektedir.

İçinde, hareketli eleman merkezi parçanın üzerine yerleştirilir. Böyle bir cihaz oluşturmak için net bir kelepçe sağlar iyi elektrik teması minimum kıvılcımlanma şansı ile. Bu, uzun ve güvenilir çalışma için bir koşuldur.

Dokunmatik anahtarlar

Bu tür tasarımların mekanik eyleme ihtiyacı yoktur: dışarıda, tek bir parmak dokunuşu ile kontrol edilen özel bir panelleri vardır. Benzer modeller tuş veya düğme modunda çalışacak şekilde yapılandırılabilir.

Cihazları ile dokunmatik anahtarlar aşağıdakilerden oluşur:

• dokunmaya yanıt veren ve bir işleme komutu gönderen bir algılama elemanı;

• bir komut sinyalini algılayan ve onu bir yürütme organı tarafından algılanacak şekilde dönüştüren yarı iletken elemanlara sahip bir elektronik devre;

• anahtarlama parçası, güç anahtarlama sağlar.

Elektronik dolum sayesinde uzaktan kontrol edilebilir ve ek sensör fonksiyonları ile donatılabilir:

• hareket;

• sıcaklık;

• aydınlatma.

Hareket Sensörü Anahtarları

Tasarımları, sürekli analiz yapan elektronik bileşenler içerir:

• kontrollü alanın aydınlatma seviyesi;

• sensör duyarlılığı bölgesinde insan hareketinin varlığı (veya yokluğu).

Işığın dahil edilmesi için gerekli koşullara tabi olarak, sensör tetiklenir.

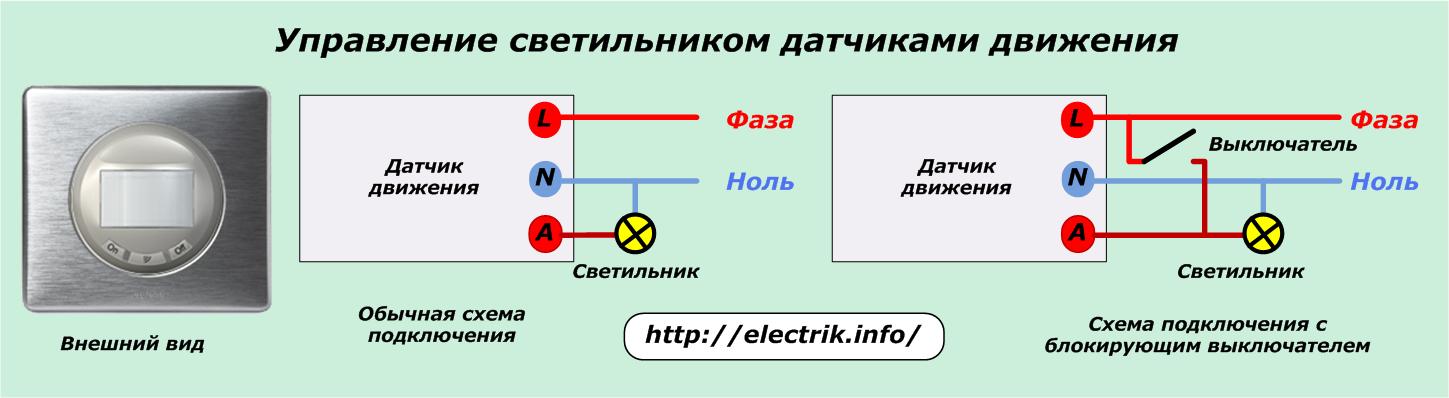

Bu tür bir cihaza bir armatür bağlamak için tipik bir şema, besleme fazını ayrı bir “L” terminaline, sıfır “N” ve giden “A” fazına ve nötr iletkeni armatüre bağlamaya dayanır (büyütmek için resmin üzerine tıklayın).

Pratikte hareket sensörünün çalışmasını engellemek ve aydınlatma için geleneksel bir anahtar kullanmak için belirli bir zamana ihtiyaç duyulursa, doğru şemayı kullanın. Anahtar kapalıyken normal çalışma algoritmasını ihlal etmez. Hareket sensörleri rakazasını buraya bağlamanın özellikleri hakkında daha fazla bilgi: Hareket Sensörü Bağlantı Şemaları

Alacakaranlık Anahtarları

Bu tasarım, aydınlatmadaki değişikliklere özel bir sensörle yanıt veren bir foto röle prensibine dayanmaktadır. Işık akısında bir azalma ile, böyle bir anahtar bağımsız olarak lambayı açar ve dış aydınlatma artıncaya kadar yanar.

Armatürün ekonomik çalışması için, alacakaranlık anahtarları hareket veya varlık sensörleri ile desteklenir.

Uzaktan Kumanda Anahtarları

Uzaktan kumanda üzerinden lambayı uzaktan kumanda etmenizi sağlar, bu da havadan komut veren bir vericidir. Anahtarın kendisi, kendi anahtarlama kontakları ile lambanın güç kaynağı kablosunu kesen bir alıcıdır.

Eski anahtar anahtarı yerine veya hatta daire panelinin içine doğrudan avize montajının yakınına monte edilebilir.

Enerji tasarruflu floresan veya LED lambaları kontrol etmek için, anahtarın güç kaynağı için faz ve sıfır sağlaması gerekecektir.

Uzaktan kumandadan gönderilen komuta bağlı olarak, ışık yanar veya söner. Vericinin menzili binanın yapısına ve malzemelerine bağlıdır ve ortalama radyasyon gücü yaklaşık 20-25 metrelik bir mesafeyi örtmek için yeterlidir.

Uzaktan kumandayı çalıştırmak için normal piller kullanmak yeterlidir. Ekonomik çalışma şekli göz önüne alındığında, ömürleri oldukça uzun olacaktır.

Kontrol devresinde mikroişlemci denetleyicilerinin kullanımı, fikstürlerin işlevselliğini genişletmenize, sorunsuz bir şekilde başlatmanıza, ışık yoğunluğunu ayarlamanıza, bir zamanlayıcı ve diğer mekanizmaları kullanmanıza olanak tanır.

Bazen düğmeyi başka bir konuma taşımak gerekebilir. Makalede bunun nasıl yapılacağını okuyun. "Soket ve anahtar nasıl aktarılır".
