Hareket Sensörü Bağlantı Şemaları
Hareket sensörleri, sabit nesnelerden ziyade hareket etmeye yanıt veren cihazlardır. Bunları, kontrollü bir alanda hareket eden nesnelerin kaybolması veya kaybolması üzerine çalışacak şekilde yapılandırılmış varlık sensörlerinden ayıran şeydir.
Başka bir deyişle, hareketi kontrol eden cihaz, bir kişi gözlenen alanın içinde olduğunda, hareket ettiğinde veya donduğunda, ancak en azından parmaklarını hareket ettirdiğinde çalışmalıdır. Aynı zamanda, insanlar odayı tamamen terk ettiklerinde veya içinde hiç hareket yapmayan tamamen donmuş bir kişi olduğunda varlık kontrol cihazları tetiklenir.
Bu sensörlerin her iki grubu da şunlara dayanarak çalışabilir:
-
hassas akustik sistemler tarafından ses titreşimlerinin yakalanması;
-
kızılötesi alıcıların insan vücudunun neden olduğu termal radyasyon algısıpasif eylem;
-
yayıcıdan alıcıya yönlendirilmiş insan gözüyle görünmeyen örtüşen kızılötesiaktif yöntem.
Hareket eden bir kişiyi tespit etmenin başka yolları da vardır, ancak akustik yöntem gibi nadiren kullanılırlar. Ve ev aletlerinde, kızılötesi spektrumda bulunan elektromanyetik dalgalarla çalışan hareket sensörleri en sık kullanılır. Bunlar bu makale.
IR sensör alıcıları genel bir çalışma prensibine sahiptir.
Hareket sensörleri ve varlık sensörleri, görüş alanında bulunan herhangi bir nesneden her yöne dağıtılmış kızılötesi radyasyonu alır. Termal ışınlar, geleneksel bir optik sistemde olduğu gibi, örneğin bir kamera, Fresnel prensibine göre çalışan parçalı bir merceğe düşer.
Bu cam veya optik plastik yapı, her biri IR sensörüne dar bir paralel ısı ışın demeti oluşturan çok sayıda eşmerkezli sektör / segmentle oluşturulur.
“PIR sensörü” olarak da adlandırılır, çünkü piroelektrik bir etkiye sahiptir - alınan ısı akışıyla orantılı bir elektrik alanı oluşturur. Aldığı sinyal elektronik cihazlar tarafından işlenir.

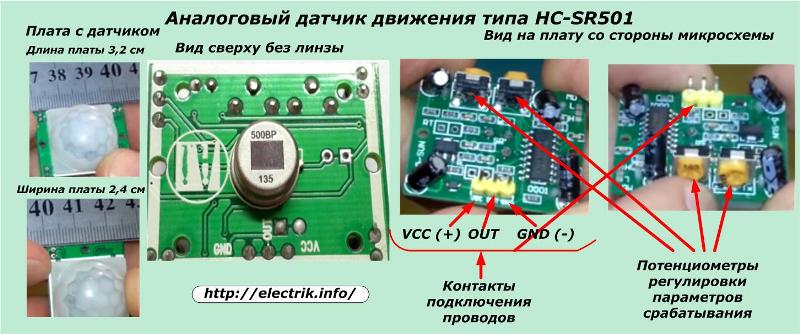

Çoğu sensör tasarımında pirodetektör analog değerlerle çalışır. Bir örnek HC-SR501 Serisi Hareket Sensörü.
Küçük boyutlara sahiptir, bir mikro devre temelinde çalışır, güç ve yük kablolarını bağlamak için üç terminal, iki ayar potansiyometresi vardır. Tetiklendiğinde, 3.3 volt voltaj ve birkaç miliamper akım ile bir kontrol elektrik sinyali üretir.

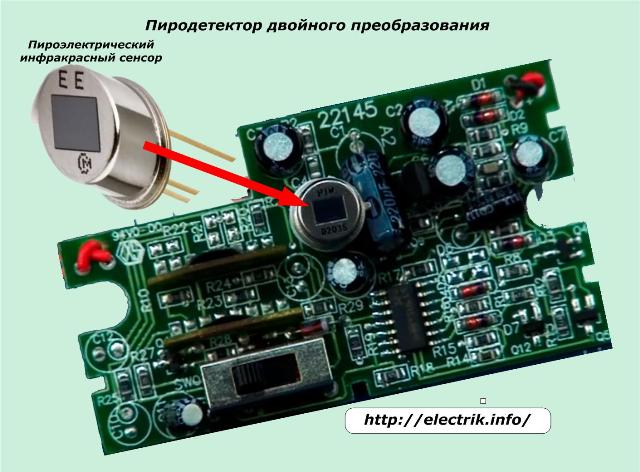

Son zamanlarda, komutların çift dönüştürülmesini ve işlenmesini sağlayan bloklar dijital sinyaller.
Bu, daha fazla sinyal dönüşümü için mikroişlemci cihazların ve bilgisayar teknolojisinin kullanılmasına ve otomatik cihazlar için çeşitli kontrol algoritmalarının oluşturulmasına izin verir.
Hem analog elektronik hem de dijital sensörler güç kaynaklarına bağlıdır ve birincil ağdaki yükü değiştiren çıkış cihazlarına sahiptir.
İlkelerden biri elektronik çalışma algoritmasında belirtilmiştir:
-
hareket algılama;
-
konaklayarak yanıt.
Bir kişi sensörün etki alanında göründüğünde, varlığıyla ortamın ısı dengesinde değişiklikler yapar ve tüm hareketleri Fresnel lensinden bir kamera lensi olarak kaydedilir. Elektronik üniteler çalışır ve kontrol kontağına bir elektrik sinyali verir.
Bu, sensörün işlevlerini sona erdirir, ancak aktüatörlerin anahtarlama işlemi henüz tamamlanmamıştır ve aydınlatma armatürlerini değiştirmek, ses sirenini açmak, bir cep telefonuna SMS göndermek veya diğer görevleri yapmak için hareket sensörünün kontrol sinyalinin gücü yeterli değildir.
Yükü değiştirmek için bu sinyal güçlendirilmeli ve güçlü bir kontağa iletilmelidir.

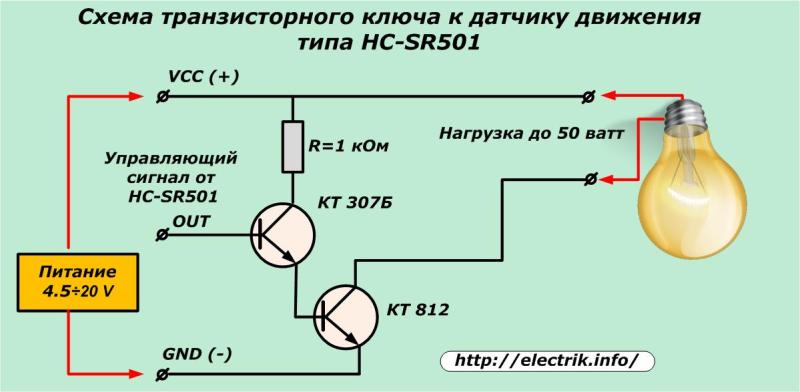

Yukarıda tartışılan HC-SR501 hareket sensörü bu işlevleri kendi başına gerçekleştiremez. Bunları uygulamak için basit bir transistör anahtarını monte edebilirsiniz. bipolar transistörler.
Güç = Hareket sensörünün ve anahtarın VCC ve GND terminallerine ek bir kaynaktan 4.5 ÷ 20 volt verilir ve sensörün OUT terminalinden kontrol sinyali aynı addaki amplifikatör terminaline verilir. Çıkış devresine uygun voltajda bir yük bağlanır.
Cep telefonunu açmak için bu şemayı kullanırsanız, cep telefonunuzdan SMS alabilirsiniz, bu da güvenlik bölgesinde beklenmedik misafirlerin ortaya çıkması hakkında bir sinyal olacaktır.
Hareket sensörlü aydınlatma devreleri için çoğu hazır modül, dahili bir amplifikatöre ve yük devresini değiştiren bir güç kontağına sahiptir. 220 V ağ ile çalışan bu birimlerin tasarımları, kabloları doğrudan muhafazaya bağlamak için üç terminale sahiptir; bunlardan ikisi, güç kaynağı (faz L ve sıfır N) ve üçüncü L ', sıfır N ile birlikte aydınlatma armatürleri için kullanılır.
Aktif hareket sensörleri
Kızılötesi verici ve alıcı arasındaki kanalı izleme ilkesi üzerinde çalışan cihazlar yaklaşık olarak aynı algoritmaya sahiptir, bir TV'nin uzaktan kumandası veya alıcıları ile bir kablosuz bilgisayar faresi gibi ortak bir frekansa ayarlanmıştır. Sabit bir elektrik şebekesinden bağımsız olarak özerk güce sahip olabilirler.
Bu durumda, aynalar kullanarak doğrudan veya döner yol oluşturma yolunun modüllerinin yerleşim şemalarından biri gerçekleştirilir.
Sensör Bağlantı Şemaları

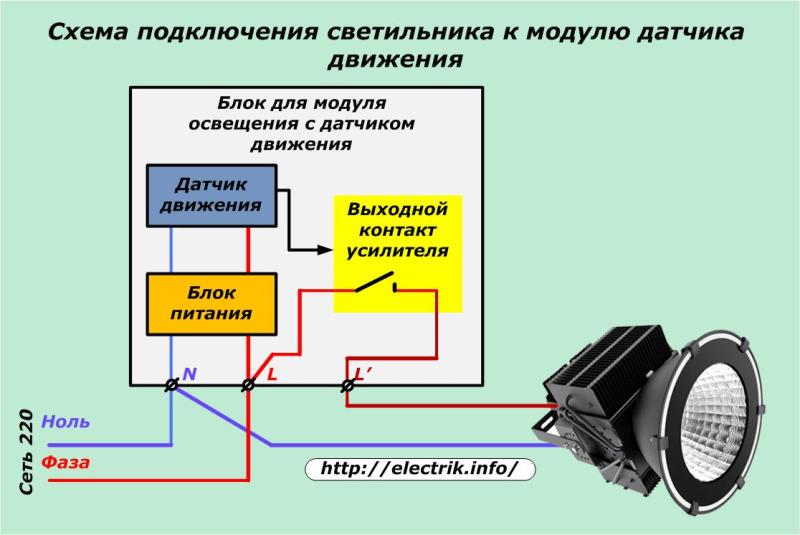

Basit bağlantı şeması resimde gösterilmiştir.
Bu bağlantıyla, lamba çalışma modu elektronik devre tarafından belirlenen algoritma ile tamamen tutarlıdır ve ayar potansiyometreleri ile ayarlanır.
Basit sensör tasarımlarında iki kontrolör kurulur:
1. LUX - sensörün tetiklendiği yere ulaşıldığında aydınlatma seviyesi (örneğin, güneşli havalarda elektrik ışığının kullanılmasına gerek yoktur). Düzenleme için en yüksek değeri başlangıçta belirlenir;
2. TIME - zamanlayıcının süresi veya başka bir deyişle, hareket algılandıktan sonra lambanın yanacağı süre. Genellikle minimum değeri ayarlayın, çünkü her yeni hareketle sensör sürekli olarak yeniden başlatılır.
Genellikle bu iki ayar parametresi, ev armatürlerinin kontrolünü yapılandırmak için yeterlidir. içinde gelişmiş güvenlik hareket sensörleri iki potansiyometre daha var:
1. SENS - hassasiyet veya aralık. Hareket sensörünün yönünü değiştirmekle sınırlandırmanın mümkün olmadığı durumlarda kontrol bölgesini azaltmak için kullanılır;
2. MIC - sensörün tetiklendiği dahili mikrofonun akustik gürültü seviyesi. Ancak ev koşullarında bu fonksiyon gerekli değildir - sensör, geçen arabaların yabancı sesleri, çocukların ünlemleri ile tetiklenecektir ...

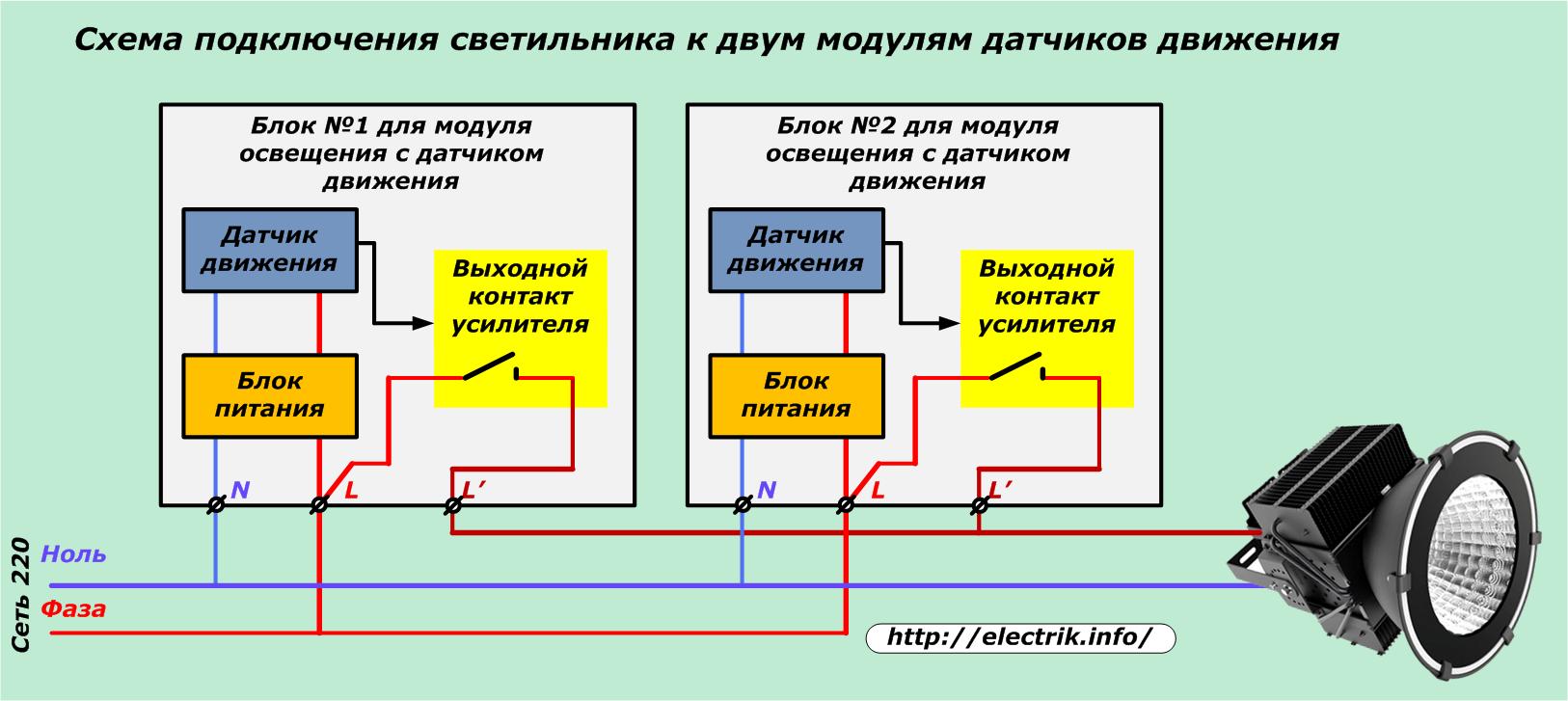

Lambanın iki sensöre bağlantı şeması
Bu yöntem, bir sensör için sınırlı görüşe sahip iki uzak noktadan aydınlatmayı kontrol etmenin gerekli olduğu yerlerde kullanılır.
Aynı ada sahip cihaz terminalleri birbirine paralel olarak bağlanır ve güç kaynağı ağına ve aydınlatma cihazına verilir. Herhangi bir sensörün çıkış kontağı etkinleştirildiğinde lamba yanar.

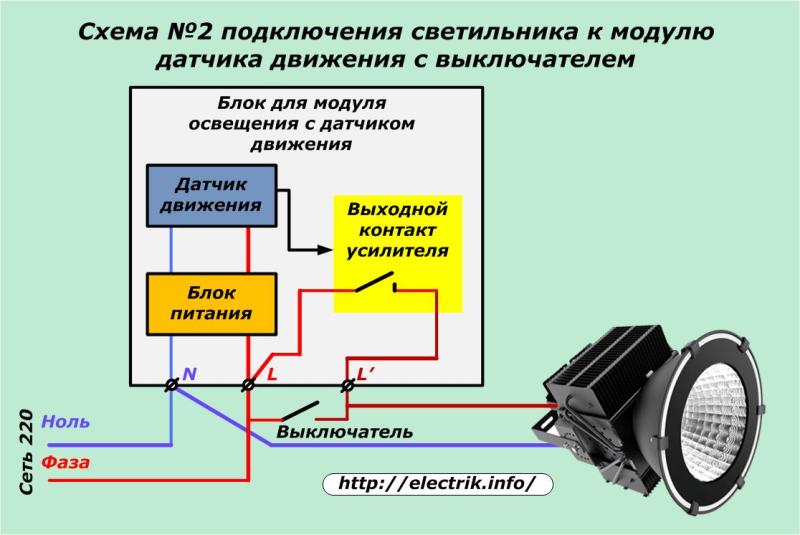

Anahtar üzerinden bağlantı şeması
Bu yöntem, mevcut bir lambaya bir anahtarla bir hareket sensörü bloğu eklendiğinde kullanılır. Anahtar açıldığında, devre elektronik tarafından yapılandırıldığı gibi tamamen çalışır. Kontak açıkken, faz güç kaynağından çıkarılır ve hareket sensörü çalışmaz.
Uygulama, apartman sahipleri arasında, binadan ayrılırken, ışığı bir anahtarla otomatik olarak kapatma alışkanlığının kaldığını göstermiştir. Bundan sonra, bir kişinin odasına girerken, hareket sensörü çalışmaz. Bu gibi durumları dışlamak için, önceki devrelere geçişin gerçekleştirildiği anahtarın kontakları şöntlenir.
Bu devrede, açma anahtarı hareket sensörünün çıkış kontağını tamamen atlar. Bir kişi uzun bir süre sabit bir pozisyonda olduğunda ve obtüratör hızı küçük olduğunda ve lambayı açmak için dikkat dağıtıcı hareketler yapmanız gerektiğinde kullanılır.

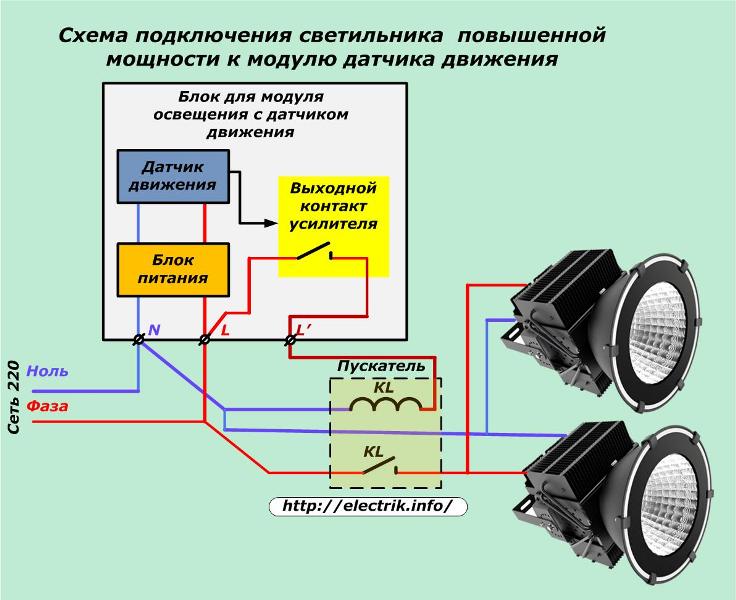

Elektromanyetik cihazlarla güçlü yükler için bağlantı şeması
Düşük güç kontaklarına sahip bir hareket sensörü ünitesi aşağıdakiler için kullanılabilir: ışık kontrolü çok güçlü aydınlatma armatürleri. Bunun için bir ara cihaz kullanılır - manyetik yol verici, röle veya ilgili derecedeki kontaktör. Sargısı düşük güçlü sensör kontağına bağlıdır ve güç kontağı aydınlatma sisteminin yükünü değiştirir.
Bu şemada, diğerlerinde olduğu gibi, anahtarlanmış kapasiteleri doğru bir şekilde hesaplamak ve onlar için güç kontaklarını seçmek gerekir. İşe dahil edildikten sonra, yüklerin akımları mutlaka ölçülür ve kontakların gücü ile bir kez daha karşılaştırılır. Sistemin güvenilir uzun vadeli çalışması için, bir güç marjı oluşturmak gerekir.
Elektromanyetik cihazlarla benzer bir devre uzun ve güvenilir bir şekilde çalışabilir. Ancak, iki önemli dezavantajı var:
1. anahtarlama sırasında armatür taşıma işlemine eşlik eden artan gürültü ve elektromanyetik girişim;
2. periyodik koruyucu bakım gerektiren bir açık devreden kaynaklanan deşarjlar nedeniyle temas sisteminin sürekli aşınması.
Triyaklar ve triyaklar bu eksikliklerden mahrumdur.

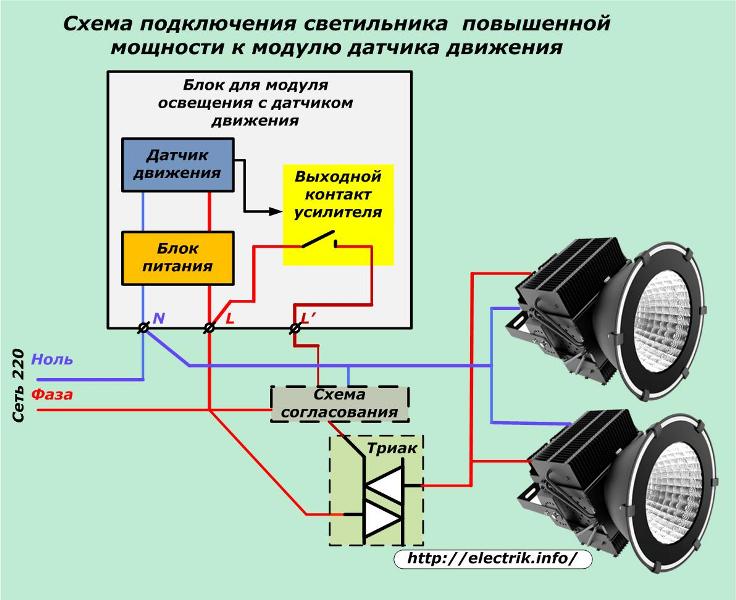

Yarı iletken cihazlarla güçlü yükler için bağlantı şeması
Bu durumda, her türlü gürültü ve parazit yoktur. Ancak yarı iletken cihazın çalışması için hareket sensörünün kontrol sinyalini, şebeke voltajı ile frekansa denk gelen bir harmoniğe dönüştürmek gerekir. Bunu yapmak için, alternatif akım sağlayan özel bir eşleştirme devresi oluşturulur. triyak kontrol elektrodu.
Eşleştirme devresi çalışırken, triyak açıktır. ve ışıklar yanıyor. Kontrol sinyali olmadığında triyak kapanır ve kontrol ettiği aydınlatma kapanır.
Bu devrenin dezavantajı, elektronik cihazın eşleşen sinyalinin tasarım karmaşıklığıdır.
Kurulum yeri seçimi ve sensörlerin yönlendirme yöntemi
Tasarımına bağlı olarak, hareket sensörü, genellikle tavan montajlarında kullanılan, birkaç dereceden dairesel bir görünüme kadar alanı izlemek için farklı bir görüş açısına sahip olabilir.
Bu açılar, yatay ve dikey düzlemlerde dağıtılır, gözlem alanını belirler, belgelerde belirtilir.
Duvara montaj için tasarlanmış sensörler genellikle yatay olarak 110 ÷ 120 veya 180 derece ve dikey olarak 15 ÷ 20 derecelik bir genel bakışa sahiptir.
Bu alanın dışında sensörler tarafından herhangi bir hareket algılanmaz. Bu nedenle, bir hareket sensörü monte ederken, sadece incelemenin özelliklerine göre seçmek değil, aynı zamanda kurulumdan sonra yönü ayarlamak için ayarlamak da önemlidir. Hareketli bir görüntüleme gövdesine sahip tasarımlar devreye almayı kolaylaştırır ve diğer cihazlar için ilk kurulumu dikkatlice düşünmek ve gerçekleştirmek gerekir.
Tavan Sensörleri Genellikle 360 Vizyona Sahiptirhakkında yatay olarak, koniyi yukarıdan aşağıya dağıtır.Kontrol bölgesi çok daha büyüktür, ancak tesislerin köşelerinde göze çarpmayan bir alana da sahip olabilir.
Yabancı cisimlerin sensörlerin çalışması üzerindeki etkisi
Hareket sensörünü kurarken ve yapılandırırken, yakındaki nesnelerin ve çeşitli enerji kaynaklarının güvenilirliği üzerindeki etkisini değerlendirmek için yerleştirme koşullarını dikkate almak önemlidir. Termal ısıtıcılar, sallanan ağaç dalları, geçen arabalar, asansör kabinleri ve diğer nesneler sık sık yanlış pozitiflere neden olabilir.
Onlardan kurtulmanın bir yolu olmadığında, cihazın duyarlılığı bir potansiyometre ile pürüzlendirilir veya parazit bölgesi korunur.
