Dış veya iç mekan aydınlatması için bir fotoğraf rölesi nasıl seçilir, yapılandırılır ve bağlanır

Geçen yüzyılın başında, birçok şehirde benzersiz bir meslek vardı - bir lamba çakmağı. Bu sokak aydınlatması yapan bir adamdı. Alacakaranlığın başlangıcıyla her gün ışık yaktı ve sabahları onları söndürdü.

Günümüzde, otomatik cihazlar denir “Alacakaranlık anahtarları” veya “fotoğraf rölesi”.

görünüm

Alacakaranlık anahtarları, çeşitli elektriksel özelliklere, çalışma parametrelerine ve çeşitli amaçlar için tasarıma sahip üreticiler tarafından üretilmektedir.

İçeride çalışmak için, örneğin, sundurma merdivenlerini aydınlatmak için tasarlanabilir veya yağış etkisiyle açık havada kullanılabilir.

Çalışma prensibi

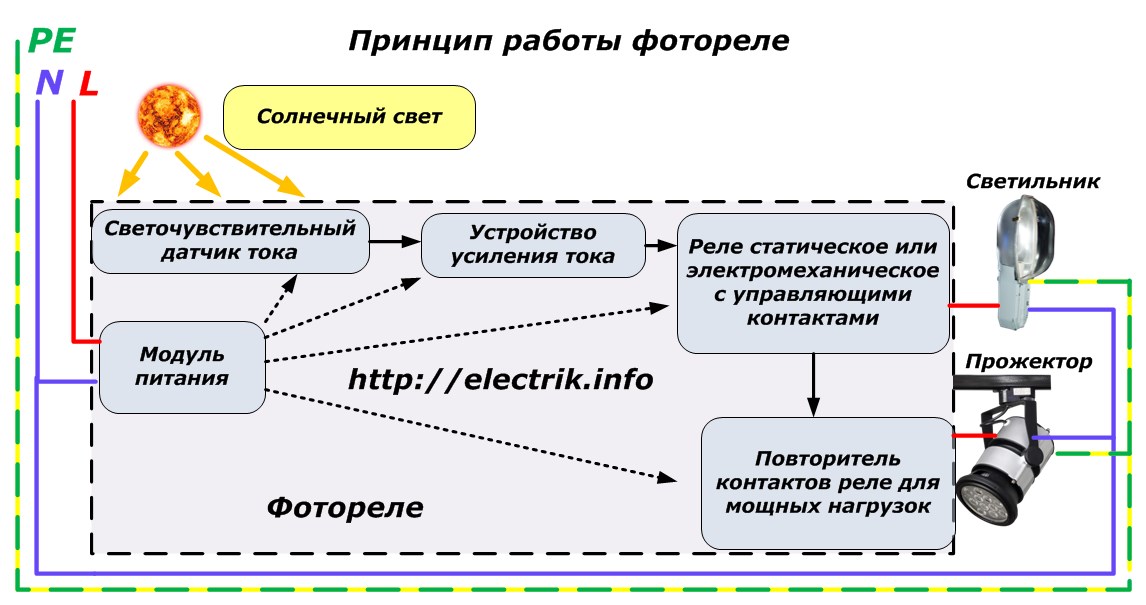

Tüm foto röleler, aşağıdaki şemanın gösterdiği tek bir yasaya göre çalıştıkları gerçeğiyle birleştirilir.

Güneş ışınımının ışık akısı, oransal bir değere sahip bir elektrik akımı üreten özel bir sensör tarafından algılanır. Aydınlatma azaldığında, üretilen akımın değeri azalır. Galeri çok küçük olduğu için, tasarımındaki mantıksal kısmı birleştiren bir aktüatör olan röleye yükseltilir ve beslenir.

Röle kontakları, armatürlerin çalışmasını veya gerekirse güçlü spot ışıkları için marş motorunu kontrol eder.

Işığa duyarlı eleman farklı bir cihaza sahip olabilir ve aşağıdakilere dayanarak çalışabilir:

• bir ışık akımının etkisi altında elektrik direncini değiştiren bir fotodirenç;

• pn kavşaklarında meydana gelen işlemler nedeniyle ışığı elektrik yüklerine dönüştüren bir fotodiyot;

• elektron deliği iletiminin bir sonucu olarak ışığı elektrik yüklerinin hareketine dönüştüren bir fototransistör;

• fototristor - geleneksel bir tristöre benzeyen bir tasarıma sahip bir optoelektronik yarı iletken cihaz;

• çok katmanlı fotoimistor.

photoresistor - Bu, değişen bir ışık akışının etkisi altında, elektrik direncini orantılı olarak dönüştüren yarı iletken bir üründür.

Bir yük direnci, bir yük direnci R aracılığıyla stabilize bir EMF kaynağına bağlandığında, devrede aydınlatmaya bağlı bir akım oluşturulur.

fotodiyot ışık radyasyonunu elektrik akımına dönüştürür ve devrelerde çalışabilir:

• uygulanan harici ters voltaj ile;

• onsuz.

phototransistor - Bu ışık akısına duyarlı olan sıradan bir transistördür. Bir alan olarak yapılabilir veya iki kutuplu transistör n-p-n veya p-n-p yapısına ve ışıkla ışınlanan bir tabana sahiptir. Aydınlatma miktarının değiştirilmesi, bağlı devredeki elektrik akımının değerini etkiler.

Fototransistörlerin ışığına duyarlılığı fotodiyotlardan daha yüksektir. Bu nedenle, kullanımları daha ümit vericidir.

Fotoğraf tristörü aynı zamanda geleneksel bir tristörün bir analogu olarak çalışır, ancak ışık akışı tarafından kontrol edilir ve aydınlatma belirli bir eşik değerine ulaştığında kapalı bir durumdan açık bir duruma geçer (veya tersi).

Kontrol elektrotundan geçen akımın büyüklüğü, foto tristörün çalışması için ayarları ayarlayabilirsiniz.

Fotosemistor elektronik ve delik iletkenliği olan çok sayıda katmana sahiptir, üretimi daha zordur. Ancak, aynı zamanda, serbest yarı iletken katmanlardan birini ışınlayan ışık olayı akışı tarafından da kontrol edilir.

Fotosensörlerin (fotodirençler, fotodiyotlar ve fototransistörler) düzenlenmesi hakkında daha fazla bilgi için buraya bakın: Fotosensörler ve uygulamaları

Temel Özellikler

Çeşitli çalışma koşulları için fotoğraf rölesi seçimi aşağıdakilerden etkilenir:

• fotoselin ışık akısına duyarlılığı;

• besleme gerilimi;

• aydınlatma cihazları tarafından tüketilen güç;

• alacakaranlık anahtarını çevreleyen çalışma ortamı.

duyarlılık oluşturulan foto akımın ışık elemanı üzerindeki ışık akısı olayının değerine oranı ile belirlenir. [ΜA / lm] olarak ölçülür. Fotoseller ışık yoğunluğuna ve frekansına tepki verdiğinden, hassasiyet aşağıdakilere ayrılır:

• frekans ile ilişkili spektral;

• integral, gelen ışık akısının yoğunluğu ile karakterize edilir.

Spektral ışığa duyarlılık Fotoselin çalışmasını, örneğin görünmez kızılötesi bölge gibi belirli bir ışık titreşimi frekansında değerlendirmek için kullanılır. İntegral duyarlılık, ultraviyole'den kızıl ötesi kısma kadar spektrumlara sahip toplam toplam ışık akısının analizi ve çalışması için tasarlanmıştır.

Anma gerilimi foto rölesi dokümantasyonda ve cihazın muhafazasında belirtilmiştir. Yurt dışında üretilen cihazlar, dünyanın farklı ülkelerinde benimsenen diğer besleme gerilimi değerleri nedeniyle BDT ülkelerinde çalışmaya uygun olmayabilir.

Fotoğraf rölesine bağlı lambaların gücü cihazın çıkış kontaklarında, izin verilen tasarım değerlerinin aşılması durumunda yanabilecek bir yük oluşturur. Bu nedenle, alacakaranlık anahtarının tasarımını seçerken, bu soruya her zaman dikkat edilir.

Belirli bir durumda fotoğraf röle modelibağlı yükün değeri hariç tüm parametreler için uygun olan, ek bir cihaz kullanabilirsiniz - bir kontaktör veya bir marş, foto rölesinden sargısına voltaj sağlayarak kontrol edilir. Bu durumda, marş motorunun güç kontakları, yükü güçlü armatürlerden güvenilir bir şekilde değiştirir.

Sıradan alacakaranlık anahtarları, aktif yük tüketen akkor lambalarla çalışmak üzere tasarlanmıştır. Lüminesan ve enerji tasarruflu ışık kaynakları oluşturur ek reaktif bileşentüketilen güç miktarını sınırlar. Bunları kullanırken, bağlı yük için bir kenar boşluğu oluşturmalısınız.

Fotoğraf rölesinin bulunduğu çalışma ortamının çalışması üzerinde kesin bir etkisi vardır. Dış ortam koşulları için, alacakaranlık anahtarı elektronik aksamı yağmur, nem, toz ve düşük sıcaklıklarda koruyan kapalı bir muhafaza içine yerleştirilmelidir - ayrıca ısıtma uygulayın.

Konutlarda çalışan cihazların böyle bir korumaya ihtiyacı yoktur.

Fotoğraf rölesi lambalara nasıl bağlanır

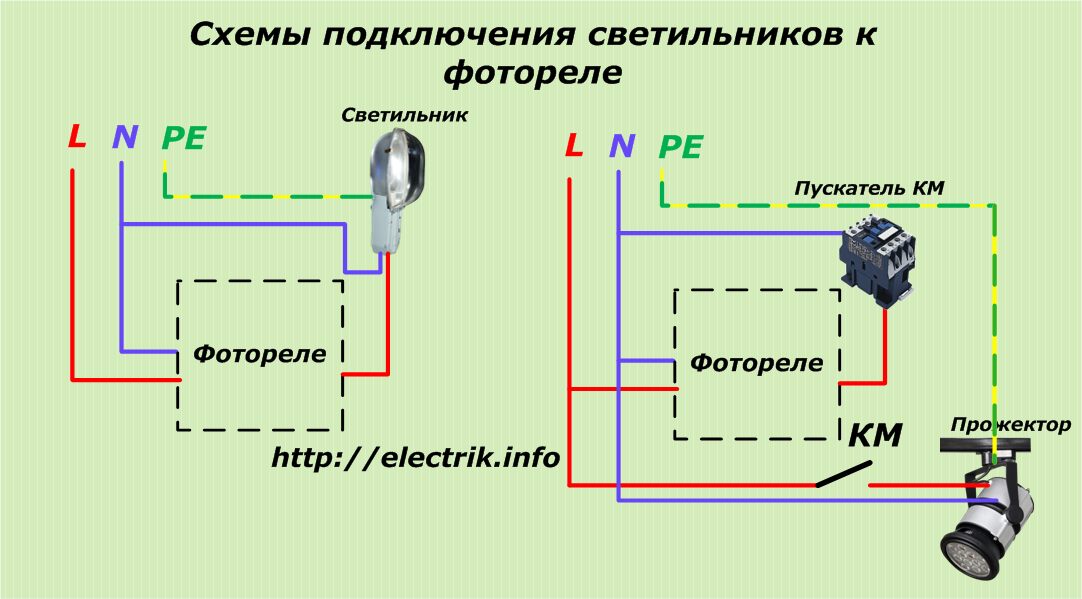

Alacakaranlık Anahtarı Kurulum Şeması genellikle vücuduna uygulanır ve üreticinin belgelerinde verilir. Genellikle, bağlamak için üç iletken kullanılır:

• aynı anda foto röle ve lambalar için kullanılan sıfır ağ çalışma;

• cihazın girişine beslenen faz;

• Potansiyel tel foto röleden lambaya çıkar.

Fotoğraf rölesi için mikroişlemci cihazlarının teknolojilerinin kullanılması, belirli hareket koşullarını dikkate alan çeşitli fonksiyonlarla donatılmasına izin verdi, örneğin, hareket sensörlerini veya eylemlerinin algoritmasına bir zamanlayıcıyı dahil etti.

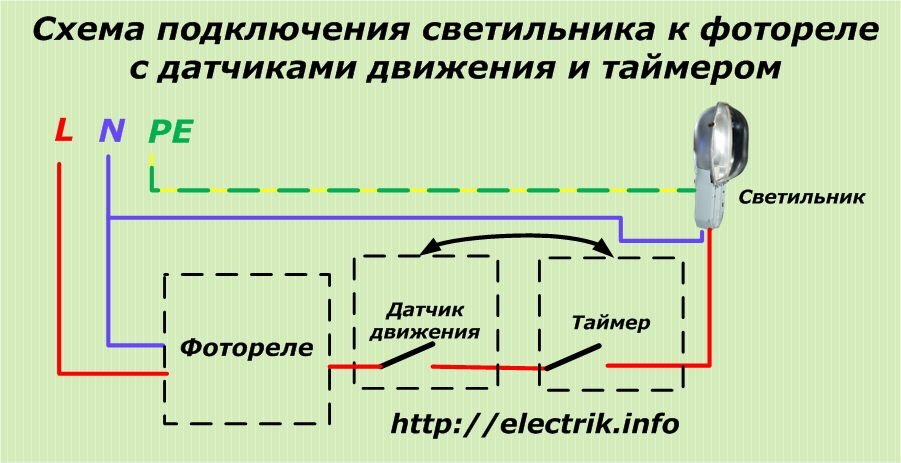

Şematik olarak, zamanlayıcının ve hareket sensörünün kontakları yüke seri bir bağlantı ile gösterilir, ancak pahalı modeller için karmaşık aydınlatma devrelerini değiştirmek için, mantık ünitesine özel görevleri dikkate alan özel algoritmalar uygulanabilir.

Örneğin, dış mekan aydınlatması için kullanılan fotoğraf rölesi, cihazdan geçen araçların farlarına verdiği yanıttan ayrılabilir. Bu, sık açmayı ortadan kaldırır, cihazın güvenilirliğini artırır.

Çok katlı bir konut binasının girişine yerleştirilen alacakaranlık anahtarında zamanlayıcılı bir hareket sensörü önemli ölçüde enerji tasarrufu sağlar. Bir kişi merdivenlerden geçmek için yeterli bir süre herhangi bir inişte göründüğünde lambalar açılır. Bunları devre dışı bırakmak otomatiktir.

Fotosel yanıtı parametrelerini ayarlama

Basit tasarımlar için tüm ayarlar fabrikada yapılır ve çalışma sırasında ayarlanamaz.

Gelişmiş fotosellerde şunları değiştirebilirsiniz:

• fotoseldeki ışık akısı olayına duyarlılık;

• zamanlayıcı tepki süresi;

• hareket sensörünün çalışması için parametreler.

Bu parametreler ve bunların düzenleyicileri teknik açıklamada belirtilmiştir.

Genel alacakaranlık anahtarlarının kurulum örnekleri

Aşağıdaki 6 fotoğraf, üç farklı elektrikçinin aynı tür işi ne kadar iyi performans gösterdiğini açıkça göstermektedir. Gösterilen tüm armatürlerin farklı aydınlatma koşullarında alacakaranlık anahtarları tarafından kontrol edildiğine dikkat edilmelidir.

1. Küçük bir alışveriş merkezinin girişinin üzerindeki fotoğraf rölesi güzel bir şekilde ayarlanmıştır.

2. Bir imalat işletmesinin giriş kapısının üzerinde foto röleli bir lambanın kurulması.

3. aynı merdiven farklı merdivenlerde fotoğraf rölesi ile aydınlatma üç versiyonu, konut ve toplumsal hizmetler bir elektrikçi tarafından yapılmış.

Sonuç olarak, bir soru sormak istiyorum, ama böyle ustaların çalışmaları hakkında ne düşünüyorsunuz?

Ayrıca bakınız: Evde basit bir fotoğraf geçişi nasıl yapılır

Not; Bu makale PDF formatındadır:
