Modern sokak aydınlatma uzaktan kumanda yöntemleri

Sokaktaki herhangi bir köyde aydınlatma cihazları var. Kural olarak, bunlar altyapının gereksinimlerine uygun olarak monte edilen güçlü ışıklardır. Bir zaman rölesi kullanılması sayesinde aydınlatma armatürlerinin doğru zamanda açılması ve kapatılması mümkün olur. Benzer şekilde, kişisel bir arsa aydınlatmasını otomatikleştirmek mümkündür ve optimizasyon yapmak kolaydır - bazı yerlerde hareket veya varlık sensörleri ekleyin - bu enerji tüketimini önemli ölçüde azaltacaktır.

Sokak aydınlatma kontrolü. Modern yollar.

Kontrol kabini

Aydınlatma otomasyon sisteminin kalbi kontrol kabinidir. Burada, yüklerin izlenmesinden, güç dağıtımından, armatür rölelerini güç dalgalanmalarından ve kısa devrelerden korumaktan sorumlu devreler kurulur. Bu bir tür otomatik kontrol panelidir.

Kontrol kabini ekipmanının zaman zaman korunması ve güncellenmesi gerekir, böylece kabloların ve devrelerin çalışması güvenli ve güvenilir olur. Rutin bakım sırasında kabinin enerjisi kesilir ve güncellenen parçaların değiştirilmesi gerekir.

Kontrol kabininin görevi esas olarak mevcut duruma bağlı olarak doğru rölenin çalışmasını kontrol etmektir (günün saatine, aydınlatma koşullarına, varlık sensörünün durumuna bağlı olarak). Ek olarak, kontrol kabini uzaktan kumandayı kullanan bir kişinin, fotoğraf rölesi zaten çalıştıktan sonra, çalışma sırasında ışıkların parıltısının yoğunluğunu hızlı bir şekilde ayarlamasına izin verir.

Temel olarak kabine herhangi bir şey bağlayabilirsiniz. Tarafından etkinleştirilecek kutuplardaki sokak lambalarından başlayarak fotoğraf rölesi veya uzaktan kumandadan, alacakaranlıkta yanan kişisel yollar boyunca LED'lerle devam ederek, evin cephesinde çelenkler ve evin ana girişinin üstünde bir lamba ile bitiyor. Temel olarak herhangi bir kısıtlama yoktur, sokakta belirli bir aydınlatma cihazının kabinin ve uzaktan kumandanın etki alanına düşmesi için yeterli bir koşul vardır.

Güç ve kontrol şemaları

Geleneksel olarak lamba güç kaynağı devrelerinde rölelerle birlikte kullanılır: manyetik veya indüksiyon balastları. Daha az yaygın olarak, elektronik balastlar (radyo sinyalini bozduğundan, kararsız bir yanıt verir). Çoğu zaman, zamanlayıcılar takvimi ve günün saatini kontrol etmek için kullanılır (tatiller ve hafta sonları dikkate alınarak). Öyle ya da böyle, üç tip otomatik sokak aydınlatma kontrol cihazı ayırt edilebilir: aydınlatma seviyesini kontrol etmek için bir fotoğraf rölesi, zamanlayıcı sistemi ve astrotimer bazlı bir sistem.

Mevcut ışık seviyesine göre aydınlatma cihazlarının açılması ve kapatılması, cihazların sadece bir fotoğraf rölesine dayanan çalışma prensibidir.

Teorik olarak, bu yaklaşım, hava koşullarına ve günün saatine bağlı olarak sokaktaki aydınlatmayı ideal bir şekilde kontrol etmenizi sağlar: bulutlu havalarda, ışık açık bir günden daha erken yanar. Ama aslında, birçok dış faktör böyle bir sistemi etkiler, örneğin, sensöre bulaşan veya devrenin sıcaklığını değiştiren - bir kişinin istediği gibi röle çalışmasını normalde bu şekilde meydana getirir.

Belirli bir zamanda tetikleme, sadece bir zamanlayıcıdaki cihazların prensibidir. Havanın ne olduğu, yağmur yağması veya kar yağması fark etmez - sabahları gece aydınlatmasının ışığı kapatılacak ve akşam açılacak - kullanıcı tarafından ayarlanan özel zamanlayıcının parametrelerine göre.Ama gün ışığının yaz aylarında kaldığı ve kışın azaldığı gerçeğine ne dersiniz? Bu, zamanlayıcıdaki devrelerin dezavantajıdır, zaman zaman ayarlamalar yapmak gerekecektir.

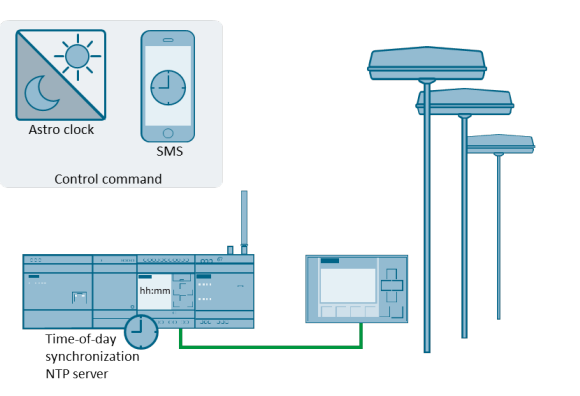

Daha esnek sistem - astrotaymer. Bu tip kontrolör, güneşin ufukta teorik hareketini izlemek için bir programla birlikte bir zamanlayıcıdır. Koordinatlarınızla Güneş'in arazi üzerindeki konumunun dinamiklerine ilişkin veritabanı kontrolörve program ne kadar mükemmel olursa - otomasyon sisteminin çalışması da o kadar doğru olur. Kullanıcı, sistem güç kaynağını her 3 yılda bir değiştirmeli ve saati kontrolöre getirmelidir.

Sokak ve dış mekan aydınlatma kontrolü örnekleri:

Aydınlatma için fotoğraf rölesi kullanma

Hareket ve ışık sensörlü bir spot ışığı kullanma

Otomatik arsa aydınlatması

Kişisel bir arsanın aydınlatmasını otomatikleştirmeniz gerekiyorsa, belirli finansal olanaklar için, kendi fotoğraf rölesine sahip aydınlatma cihazlarının her biri için ayrı bir kablo döşeyebilirsiniz. Kontrol kabinleri evin içine ve kapının yanına monte edilir. Ekran, her bloğun tüketimi kablo kanallarının sayısıyla orantılı olacak şekilde çalışacaktır.

Sistemi optimize etmek için kontrol kabinlerinden birini kapının yanına koyarlar ve cihazları bir fotoğraf rölesi ile bağlarlar ve varlık dedektörüböylece kumandası sadece bahçe yolu boyunca aydınlatmayı kontrol eder. İkinci kabin (uzaktan kumanda için) evin içine monte edilmiştir. Şema daha basittir: lambaların kanalları kontrol ünitesine gelir ve kontrol uzaktan kumandadan gerçekleştirilir.

Birçok isteğe bağlı özelliğe sahip bloklar popülerdir, örneğin, fotoğraf rölesinin uzaktan kumandası veya ekrandan "çevrenin enerjisini kes" gibi komutlar verildiğinde. Standart bir kabinde, hepsinin kullanılamadığı, ancak ne kadarının gerekli olduğu, örneğin 2 veya 5 gibi 6 kanal olabilir.

Sistemi kurma sürecinde, önce kablolar aydınlatma cihazlarından kontrol kabinine çekilir. Ayrıca, sistem geliştirilebilir. İlk geliştirme adımı, her bir el fenerini uzaktan kumandadan havadan uzaktan kumanda için pille çalışan bir kontrol cihazı ile donatmaktır. Uzaktan kumanda için başka bir seçenek, uzaktan kumandadan radyo dalgaları almak için sensörler kurmaktır.

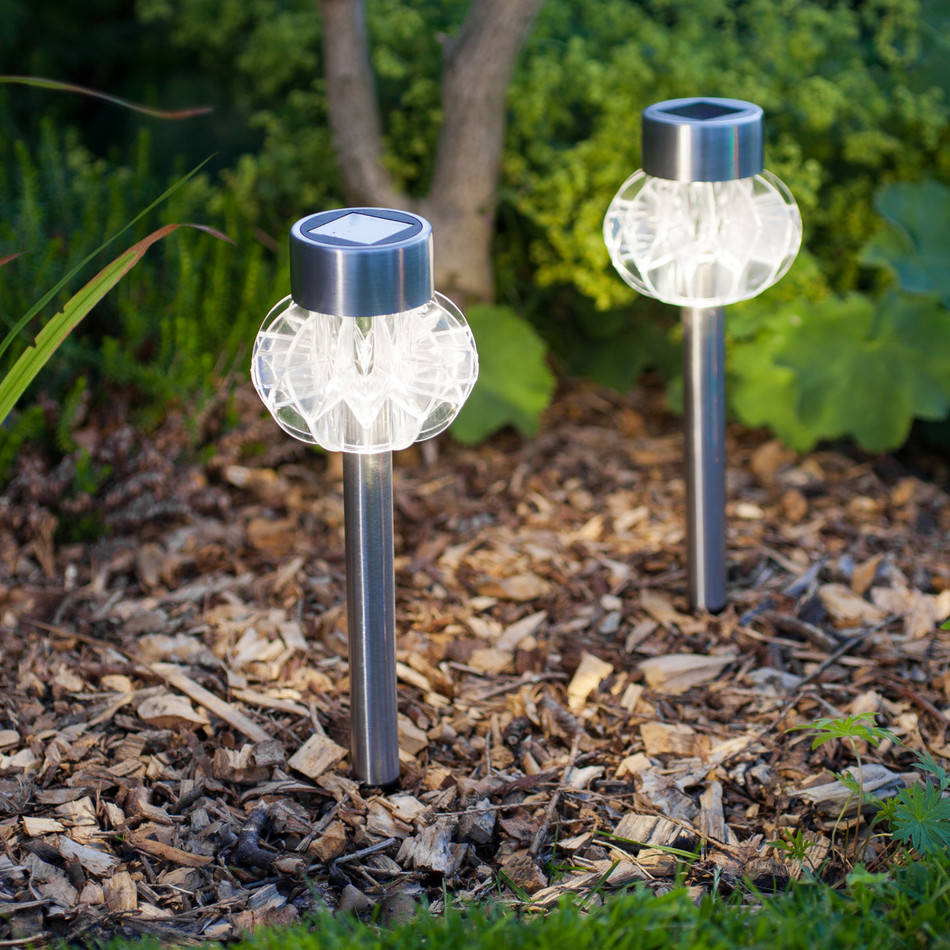

En popüler çözümlerden biri güneş paneli bahçe ışıklarıdır. Burada ne kablo ne de kontrol kabini gerekli değildir; uzaktan kumanda için sensörler koymak yeterlidir. Aydınlatma alanları kontrol frekanslarında değişiklik gösterebilir, ancak birlikte tüm alanı kapsayabilecektir.

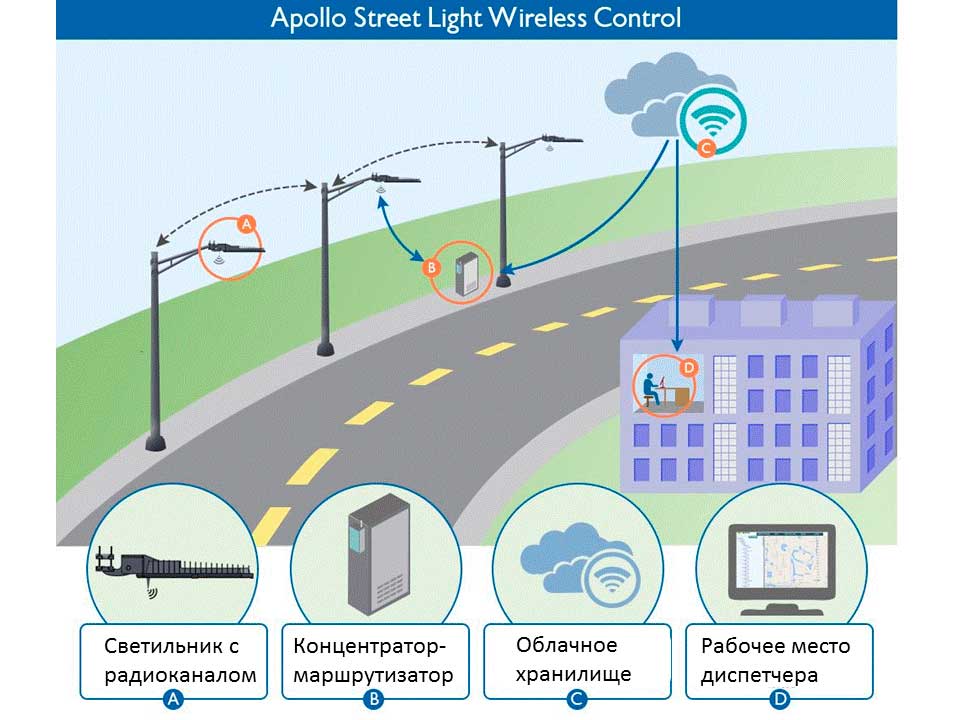

Sokak aydınlatmasını uzaktan kontrol etmenin yolları

Sitenin aydınlatmasının uzaktan kontrolü genellikle bir dağıtım panosunun zorunlu kurulumu ile ilişkilidir. Kontrolör sinyalinin iletimi, sadece otomatik bir dijital yolla değil, aynı zamanda:

• Bir kablo üzerinden ayrı bir röleye sahip ayrı bir cihaza RF sinyali;

• bir akıllı telefondan GSM üzerinden, özellikle geniş bir alanda kontrol ederek;

• Sonunda bir radyo sinyali.

Her durumda, hiyerarşik anlamda şema aşağıdaki algoritma temelinde inşa edilmiştir: bir grup lamba veya röle için kontrol panelleri, daha sonra belirli bir bölge için bir kontrol kabini ve son olarak bölgenin akıllı aydınlatma ağını kontrol etmek için ana panel.
