Kabloların iyi bir bükümü nasıl yapılır

Bu makalenin biraz kışkırtıcı bir başlığı var. Bükümün yasadışı olduğunu ve PUE'ye göre tellerin bükülmesinin yasak olduğunu söyleyerek derhal eğitici yazacak insanlar olacağından eminim.

Kimse bununla tartışmaz. EMP'de yazılan her şeye rağmen, eski büyük Sovyet ülkesinin topraklarındaki tel bağlantılarının büyük çoğunluğunun hala bükülmüş olması gerçeği olmasaydı.

Bunu çok tartışmayacağım tellerin iyi bükülmesi - Bu, kabloları bağlamanın en güvenilir ve kaliteli yoludur, ancak sürekli olarak bana kanıtlamaya çalışırlar. Birisi bir ölçüm bile yaptı ve büküm ve tüm tel parçasındaki voltaj düşüşünü karşılaştırdı, bu yüzden bükümde daha az olduğu ortaya çıktı. Belki de bu, elektrikçiler arasında mitoloji alanından bir şeydir. Lehimleme veya kaynak gibi telleri bağlama yöntemlerinin aşamalarından biri ve çok önemli bir unsuru olarak adlandırılabilir.

Doğru büküm hakkında daha fazla tartışmadan önce, kablolar böyle bir şekilde bağlanırsa, teknoloji olmadan, "nasıl oldu" hakkında neler olacağına bakalım. Bu durumda, iki kablonun temas noktasında meydana gelir temas direnci. Bunun iki nedeni vardır - temas noktasında telin enine kesit alanında bir azalma (esas olarak bağlantı sırasında mikro-çıkıntılar nedeniyle) ve teller üzerinde bir oksit filmin varlığı.

Oksit filmi - çekirdeğin oksijenden meydana geldiği metal atomlarının etkileşiminin sonucu. Böyle bir oksit filmin çok iyi bir direnci vardır. Oksit film sadece asil metallerde (altın, platin vb.) Yoktur (bunun için kimseyle reaksiyona girmeyen “asil” dir). Gümüşte, oksit filmin spesifik direnci metalin kendisiyle aynıdır, bu nedenle gümüş çeşitli elektrikli cihazların kontaklarında aktif olarak kullanılır.

Tel, içinden geçen akım tarafından ısıtıldığında, geçiş temas direnci daha da artar, çünkü üretilen ısı çevreye tamamen alınmaz, aynı zamanda bükülme de dahil olmak üzere telin kendisini ısıtır.

Sonuç olarak, tüm bunlar büküm yeri gittikçe daha fazla ısıtıldığında çığ benzeri bir sürece yol açabilir. İşte sözde "kablolama arızaları" nedeniyle yangınların nedenlerinden biri.

Bir vakada, komşunun kır evinde alüminyum bir bükülme sadece bir gün durduğunda tanıştım. Bunun nedeni sadece düşük kaliteli bükümün varlığı değil, aynı zamanda telin iletken çekirdeğinin de malzemesidir. Bakır tel neden alüminyumdan daha iyidir? site zaten yazılmıştır.

En ilginç şey, panodaki hiçbir devre kesicinin ve sigortanın bu durumda yardımcı olmamasıdır, çünkü devrede akım artışına tepki verirler. Bizim durumumuzda, akım değişmez, giderek daha fazla iki telin temas noktasını ısıtır.

Buna dayanarak, Her şeyden önce, kabloların iyi bir bükülmesi gereklidir, böylece geçiş temas direnci her zaman sabit kalır ve zamanla değişmez.

Peki, iyi bir tel bükümü yapmak için neye ihtiyacınız var?

İlk önce kablo çekirdeğine zarar vermeden yalıtımı çıkarmanız gerekir. Damarın açıkta kalan kısmı, aseton veya beyaz ruha batırılmış temiz bir bezle kirden temizlenir. Sonra damarları metal bir fırçayla veya metal bir parlaklığa zımparalayın.

Sonra, soyulmuş damarları iki pense ile büküyoruz. Bunu yapmak için tellerin uçlarını 90 açıyla bükün^hakkında yalıtım diliminin çekirdeğinin 7-10 çapına eşit bir mesafede ve birbirimiz için başlatırız. Bir çekirdekten diğerine 5-7 tur pense ile sarıyoruz.

Başka bir çekirdeğin 5-7 turunu sararız ve bağlantıyı pense ile kapatırız, yani. iki pense ile damarların dönüşlerini zıt yönlerde sıkıyoruz. Ardından tellerin uçlarını sıkıca bükün.

Bir dal yapmak için, bir dal çekirdeğinin 10-15 turunu ana çekirdeğin etrafına sarmak gerekir. Şubeyi iki pense ile kapatın, çekirdeğin ters yönlerini hareket ettirerek dönüşlerini sıkın. Daha sonra dal çekirdeğinin ucunu sıkıca bükün. Tüm bu işlemlerden sonra, bükülme mekanik olarak güçlü ve güvenilir olacaktır.

Bükülmüş kabloları bağlamanın başka birçok yolu vardır. Tüm bu yöntemlere karakteristik isimler bile verilir.

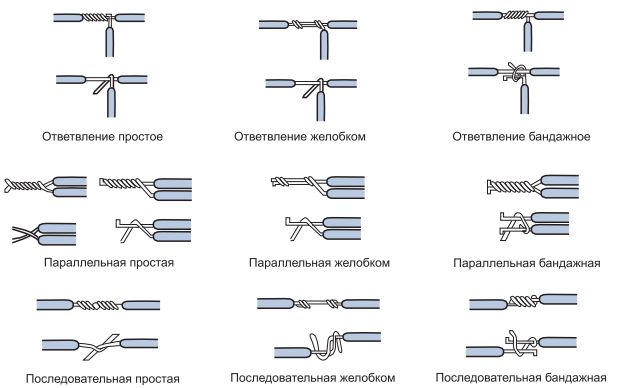

Örneğin, genç elektrikçiler için ünlü bir kitapta gösterilen bazı yollar şunlardır:

Bu makalede, iki pense kullanarak açıkladığım seçenek, uygulama tarafından sınanmış ve hiçbir zaman başarısız olmamıştır.

Yüksek kaliteli bir bükülme oluşturduktan sonra, teller lehimlenebilir (karmaşıklık nedeniyle az kullanılır), kaynak yapılabilir (sitedeki makalelerden birinde bir şekilde kanıtlanmıştır. kaynak telleri bağlamak için en iyi yoldur).

Örneğin, telleri bağlamanın daha modern ve daha az zaman alıcı bir yolu için iyi bir bükülme gereklidir - kullanırken küçültmek tüpelektrik bandı için iyi bir alternatiftir.

Görünüşte, her iki yönde bir marj ile bükülmüş sıradan bir kambriğe benziyor. Daha sonra ısı büzüşmeli tüp ısınır (bunun için düzenli bir çakmak kullanabilirsiniz, ancak elektrikli bir saç kurutma makinesi kullanmak daha iyidir), kablonun etrafına sıkıca sarılır ve güvenilir bir şekilde yalıtılır.

Doğru büküm yapın!

Kabloları bağlamak için favori seçenekleriniz varsa - makalenin yorumlarında paylaşın ve anlatın!
