Limit anahtarları - tasarım özellikleri ve kullanım örnekleri

Çoğu otomasyon devresinde ve kontrol devresinde limit anahtarlar kullanılır - bu, bir elektrik devresini üzerindeki bir aktüatörün etkisiyle değiştirmek için bir cihazdır. Bunlara bazen limit anahtarları denir. Otomatik elektrikli tahrik cihazlarında, hırsız alarm sistemlerinde ve diğer cihazlarda kullanılırlar. Bu makalede tipik bir uygulamayı ele alacağız, basitten karmaşığa başlayacağız.

Arabalarda limit anahtarların büyük kullanımı

Makaleye sıradan insanların gördükleriyle başlamaya karar verdim. Birkaç kişi torna tezgahları, asansörler ve kaldırma vinçleriyle çalışırsa, herkes arabalarla karşı karşıya kaldı.

Akla gelen ilk şey, açık bir kapıya işaret eden limit anahtarıdır. Klasik yerli otomobillerde, iç aydınlatmayı (tavan lambası) açmak için kullanıldı. VAZ Samara veya Zhiguli ailesinin arabalarında, limit anahtarı kapı direğinde bulunur ve abajur zincirini kırar.

Kontaklardan biri toprağa (eksi terminal) bağlanır, ikinci tel lambadan bağlanır. Devre şuna benzer: artı aküye lambaya bağlanan sigortadan, ikinci lamba kontağı limit anahtarına gider.

Kapı açıkken, anahtarın kontakları kapanır, ışık yanar, rafın yanındaki kapalı kapının uç kısmı limit anahtarın itme çubuğuna basar, kontaklar açılır ve ışık söner.

UAZ Patriot aile arabalarında, römorkun farklı bir tasarımı vardır. Bulguları kütleden izole edilir ve artı devresini açar. Modern yabancı otomobillerde, örneğin otomatik şanzımanın “Sürüş” konumunun dahil edilmesini yasaklayan kapı sınırlayıcısına daha fazla görev atanır. Kapı rafında değil, kilit kartıyla birlikte kapı kartının arkasındaki kapıda bulunabilir.

Aynı şekilde kontrol edilen bir başka devre, fren lambası devresidir. Hem otomobillerde hem de motosikletlerde, kol veya fren pedalı limit anahtarına etki eder, ardından arka lamba lambasının ikinci spirali ateşlenir.

Ek olarak, merkezi kilitleme kontrol devrelerinde (genellikle sürücü kapısına veya her iki ön kapıya monte edilen kilidin solenoid tahrik muhafazasında), bir kaput aydınlatma lambasında ve bagaj bölmesinde bulunur ...

Otomatik elektrikli sürücüyü kontrol etmek için kullanın

Bu, limit anahtarları için en geniş uygulama yelpazesidir. Sürücünün sıkışmasını ve dişli kutularına ve benzerine zarar vermemek için tanıtılırlar, bu acil durumlardan kaçınmak için gereklidir, örnekleri düşünün.

Prensip olarak, iki ana kullanım vardır. İlk olarak: limit anahtarı normalde kapalı kontaklar açık bir kontaktörün veya manyetik yol vericinin bobin devresine. Tetiklendiğinde, bobinin enerjisi kesilir, marş motoru açılır ve motoru kapatır.

İkincisi: birkaç limit anahtarı vardır, ilk önce motoru yavaşlatmak için bir sinyal veren anahtar, çok hızlı bir motorun sargılarını değiştiriyor, DC makinelerin balastını veya frekans sürücü kontrol devresine sokuyor olsun, tetiklenir, daha sonra motoru tamamen kapatmak için bir sinyal veren bir anahtar tetiklenir.

Tornalarda, takımı hareket ettiren sürücüyü durdurmak için kullanılırlar. Asansör yardımı ile asansör zincirleri istenilen kata açılır; etkinleştirildiğinde asansör durur. Ve yük kaldırma mekanizmasını durdurmak, kabin ve kirişi hareket ettirmek için vinç mekanizmalarında.

Kiriş vinçlerinde, pergel vinçlerde ve köprü vinçlerinde, motor durmazsa, kiriş duvara çarpacak ve / veya raydan hareket edecektir.Bunu yapmak için, her iki tarafa uzunlamasına hareket yönünde (ileri ve geri) limit anahtarlar monte edilir ve rayın duvarlarına veya aşırı noktalarına kısıtlayıcı çubuklar (sıradan metal köşeler, borular vb.) Monte edilir.

Rayların ucuna yaklaşırken, yön anahtarının kolu veya iticisi çubuk ile çarpışır ve bu yönde hareket etmekten sorumlu kontaktörün bobin devresi açılır (normalde kapalı bir kontak çifti ile bağlanır) vinç durur. Bu durumda, ters yönde motor çalıştırma devresi kapatılır ve kontrol panelinden açılabilir.

Hareketi aynı yönde tekrar açmaya çalışırsanız, bobin devresi limit anahtarı ile açık olduğundan kontaktör açılmaz.

Sık karşılaşılan bir arıza, göründüğü gibi bir temas sorunu değildir, ancak normal konumuna dönmediğinde kolun mekanik olarak sıkışmasıdır. Endüstriyel mağazalarda toz, nem ve diğerleri gibi birçok zararlı faktör vardır. Kontak yanması durumunda, arıza giderilene kadar bir tarafa hareket etmek mümkün olmayacaktır.

Aynı anahtarlar yük sınırlama şemalarında da kullanılır. Burada resimde tasvir edilmiştir.

Prensipte, asansör, torna ve daha fazlası için kontrol sistemlerinde benzer bir şema kullanılır.

Endüstriyel limit anahtarları cihazı

Açma anahtarının çalışabileceği mekanizmaların ve koşulların türüne bağlı olarak, muhafaza patlamaya dayanıklı olabilir veya nem korumasına sahip olabilir. Kontakları değiştirirken ark veya küçük yaylar oluşabilir. Limit şalteri KU-701 tarafından anahtarlanan akım 10 ampere ulaşır.

Kontaklar, sonunda bir tekerleğin bulunduğu bir çubuk veya kol tarafından tahrik edilir. Mekanizmanın yongalardan doğru çalışması ve korunması ve sınırlayıcıya çarpmasından kırılması gerekir. Çubuk, bir bant yayı veya başka bir yay tipi ile normal konumuna geri döner.

Tipik olarak, limit anahtarların iki çift kontağı vardır:

• Normalde kapalı;

• Normalde açık.

Bu, çeşitli şemaları ve ek işlevleri ve göstergeleri uygulamak için gereklidir.

Uç kontak blokları ve uygulamaları

Kontak bloğu otomatik valfleri kontrol etmek için kullanılan bir cihazdır. Bu vanalar büyük çaplı ana boru hatlarına ve keyfi çaplı uzak boru montajlarına monte edilir.

Muhafazasında bir dizi mikro anahtar, bir şanzıman, bir kam mili, ayar cihazları (etiketler vb.) Bulunur. Böyle bir cihaz, prensipte bir asansöre benzer bir valfı kontrol eder. Valfin açılma derecesine bağlı olarak, kam mili mikro anahtarların itme kollarına basar.

Aşırı konumların ve kontrol sinyallerinin (konum başına 2 çift) sinyalizasyonunu gerçekleştirmek için bir dizi dünya anahtarı gereklidir. Valf şaftı birçok devrimi döndürebilir.

Bu, vananın manuel olarak kapatılması veya açılması durumunda mühendis tarafından gösterilen çabaları azaltmak için yapılır. Mil, en az elle, en azından bir redüksiyon dişlisi vasıtasıyla bir elektrik motoru ile döner.

Limit anahtar bloğu durumunda da bir şanzıman vardır, rotasyonun kam mekanizmasına aktarılması gerekir, böylece valfin devir sayısını ve belirli bir mikro anahtarı çalıştırmak için gereken devir sayısını eşitler.

Ayrıca, bu tür bloklar evrensel değildir, dişli oranlarına göre devir sayısı ile belirli bir valf için vites kutusunu seçmek gerekir. Ana bakım prosedürü "limit switch sergisi" dir.

Valf şaftının ve kam şaftının uç konumlardan birinde konumunun seçilmesiyle sergilenirler. Valfin aşırı konumda değil, bir kenar boşluğuna ulaşmadığından, kapanmamasını sağlamak özellikle önemlidir. Bu, motorun muhtemelen durması ve mekanik parçayı kırmaması için gereklidir.

Alarm cihazlarında kullanım

Limit anahtarları, arabada olduğu gibi açık bir kapı için alarm olarak kullanılabilir. Bu tür sensörler, güvenlik amacıyla ve ışığın otomatik olarak dahil edilmesi için odaların, pencerelerin, dolapların ve çekmecelerin kapılarına monte edilir. Aynı zamanda, manyetik anahtarlar güvenlik komplekslerinde aktif olarak kullanılır - manyetik olanlara yanıt veren limit anahtarının bir analogu.

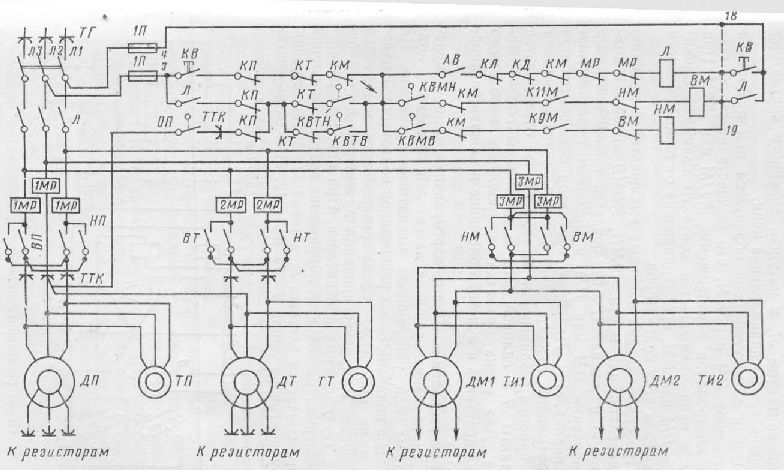

Endüstriyel vinçlerde, terminal vinçleri vinç operatörü kabininin kapılarında, örneğin kontrol panellerine ve güç modüllerine servis yaparken üst platforma kaldırmak için kapaklar üzerinde durur. Sunroof veya kapı açıkken, güç kontaktörlerinin başlatma devresi açılır ve kazayla başlatma mümkün değildir. Aşağıda, sağdaki üst kısımda KD ve KL harfleri, uç kapıları ve kapağı normalde kapalı kontaklar şeklinde gösteren böyle bir kurulumun şemasıdır.

Sonuç

Limit anahtarları her yerde kullanılır ve elektrikçinin cihazlarını, pim atamalarını ve çeşitlerini anlamaları son derece önemlidir. Başarısız bir limit anahtarını benzer bir anahtarla değiştirmek her zaman mümkün değildir, benzer bir anahtar seçmeniz gerekir, bu yüzden kontaklarının ne için olduğunu anlamanız gerekir.

Bu bilgi, ne kadar tuhaf gelse de, elektrikli ve elektronik cihazların bakım ve onarımında yer alan herkes için yararlı olacaktır, ancak dizüstü bilgisayarlarda bile kapak kapatma sensörü olarak kullanılırlar.
