Modern manyetik yol vericilerin özellikleri ve uygulamaları
Bu konuyu Sovyet dönemi temsilcilerinden manyetik başlatıcılardan dikkate almak gerekir. Parlak temsilciler PML ve benzerleridir. Marş motorları, küçük bir akım ile kontrol sinyali ile güçlü bir yükü değiştirmek için kullanılır. Kontrol sinyali manyetik alan oluşturan bobine verilir. Buna karşılık, hareketli güç kontakları ve blok kontakları ile mekanik olarak bağlı olan manyetik devre üzerinde bir kuvvet oluşturur.
Manyetik starter üst ve alt olmak üzere iki kısma ayrılabilir. Alt kısımda bir bobin ve manyetik devrenin sabit bir kısmı, bobinin terminal terminalleri vardır.
Marş motorunun üst kısmı şunları içerir: bir kontak seti, manyetik devrenin geri dönüş yaylı hareketli bir kısmı. Kontakları açmak gerekir, bobine voltaj uygulanmadığında, kontaklar normal konumlarına döner. Birçok durumda, içinde bir ark odası bulunur. Makalede daha fazlasını okuyun. cihaz ve manyetik yol vericilerin çalışma prensibi hakkında.
Eski marş motorunun genel bir görünümü yukarıda gösterilmiştir. İzleyiciye daha yakın olan güç kontakları, 1'den 6'ya kadar numaralandırılır. Daha sonra blok kontaklarını görüyoruz, devrenin ek fonksiyonlarını ve kendi kendine toplamayı uygulamak için ihtiyaç duyuyorlar.
Ben merak:
Marş kontakları sadece bobine voltaj uygulandığında kapatılır. Bu tür cihazların kontrol panelleri genellikle kilitsiz düğmelerle donatılmıştır, yani marş sadece düğmeyi basılı tuttuğunuzda açılır.
Bazı şemalar için bu, örneğin bir vinç, vinç ve diğer kaldırma mekanizmaları için iyi ise, uzun modda çalışan motorlar için bu işe yaramaz, durmadan çalışması gereken bir pompa için bir kontrol devresi hayal edin.
Tabii ki, sabit düğmeleri ve geçiş anahtarlarını kullanabilirsiniz, ancak uzaktan kumandadaki Başlat ve Durdur düğmeleri daha net bir şekilde kullanılabilir, bu nedenle blok kontakları üzerinden kendinden kilitlemeli bir devre kullanılır.
Klasik modeli göz önünde bulundurarak neden modern anahtarlama cihazları hakkında bir makale başlattım? Çok basit - hala işletmelerde, endüstriyel tesislerde ve diğerlerinde çok sayıda bulunuyorlar. Ayrıca, hem kaynak hem de aşırı yüklü modlarda çalışma açısından çok büyük bir güvenlik payına sahiptirler.
Modern manyetik yolverici modellerinin yapısı
Özel bir durum değil, modern cihazları genel bir biçimde ele alalım. Bireysel anlar değişebilir ve belirli modele veya üreticiye bağlı olabilir, bu yüzden mümkün olan en geniş bilgi aralığını kapsamaya çalışacağım.
Modern bir marşın genel görünümü ile başlayalım.
Önümüzde önümüzde 4 çift temas vardır. Bunlardan üçü tip 1L1 ve 2T1 ile işaretlenmiştir, yükü üç fazlı bir güç kaynağına bağlamak için güç kontaklarıdır. "L" işaretli kontaklar güç kaynağını bağlamak için ve "T" - tüketiciyi bağlamak için kullanılır.
Genel olarak ağı hem üst taraftan (L) hem de alt taraftan (T) bağlayabilirsiniz. Ancak, ilk yöntemde açıklanan işaretleme ve bağlantıya uyulması, devreyi daha görsel hale getirecek ve bakımını, siz dışında onunla çalışacak diğer elektrik teknisyenlerine basitleştirecektir. Gücü üst taraftan başlatmak gelenekseldir.
Bir çift 13NO-14NO kontağı kendinden kilitlemeli kontaklar veya blok kontaklardır. Amaçları yukarıda açıklanmıştır.
Ben merak:
Modern kontaktörler arasındaki ana fark, terminallerin işaretlenmesidir, "L" ve "T" işaretli terminallerin güç hatlarını - güç ve yük bağlamak için kullanıldığı unutulmamalıdır. NO ve NC ile işaretlenmiş kontaklar, otomatik başlatma ve diğer devre fonksiyonları için kullanılır.Bu durumda, NC normalde kapalıdır (kapalı) ve NO normalde açıktır (açık).
Normal bir temas durumu, bir düğme veya marş motoru üzerinde harici bir etkinin olmadığı bir durumdur, yani. düğmeye basılmadığında ve bir marş durumunda, bobin üzerinde voltaj yoktur ve kapatılır.

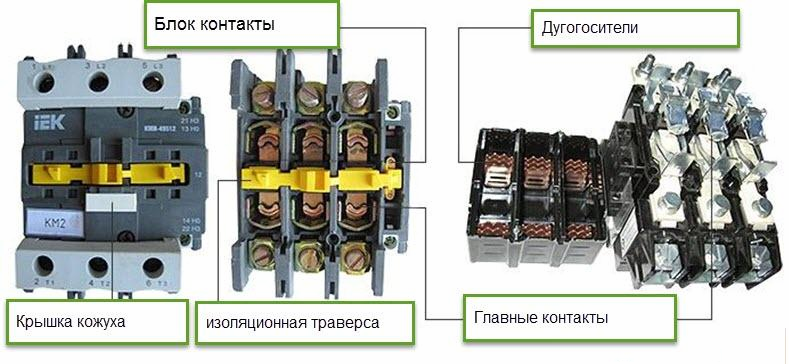

Bu başlangıçlar ayrıca üst ve alt kısımlardan oluşur, bir değişiklik için üst kısmı başka bir başlangıç örneğinde ele alacağız.
Gördüğünüz gibi, tüm bileşen parçaları eski yerel kopyalardakiyle aynıdır. Ancak, sarı detaylara dikkat edin - yalıtım kirişi, önceki kopyada kahverengi yapıldı. İlk olarak, pozisyonu ile marş motorunun durumunu yargılayabilirsiniz. Geri çekilirse, marş açıktır ve kapağın üzerine düz veya hafifçe çıkıntı yaparsa, kapalıdır.
Ayrıca, bobin güç devresinde sorun olması durumunda onu açmaya zorlayabilirsiniz. Sadece traversi bir tornavida veya başka bir şeyle itmeniz yeterlidir. Şok olmamaya dikkat edin, güçlü yüklerin ve özellikle motorların bu şekilde değiştirilmesi tehlikeli olabilir. Uygun niteliklerin yokluğunda, bu önerilmez.
Yeni başlayanlar hakkında başka ne bilmeniz gerekiyor?
Marş motorunu bağlarken, bobinin hangi voltaj için tasarlandığını dikkatlice kontrol edin. Gerçek şu ki, bobinler esas olarak 220 ve 380 volt voltajlarda bulunur, bu durum kendi durumunda ilgili adlandırma ile belirtilir.
Bobin kontakları A1 ve A2 olarak etiketlenmiştir. Bobin kontaklarından biri, devrenin kolay bağlantısı ve montajı için marş motorunun karşı tarafında çoğaltılabilir. Bu aşağıdaki resme yansır, bu taraftan bobinin uçlarından sadece birine dikkat edin - A2.
Marş motorunun özellikleri hakkında bilgi aşağıdaki gibidir.
Marş motoru, farklı yük tipleri için aynı akımı değiştiremez. Durumda bir çıkartma veya spesifikasyonlara sahip yazıtlar olabilir.
AC-3 ve AC-1 uygulama kategorileridir, bir elektrik motoru gibi bir endüktif yükün 9 A'ya kadar bir akıma ve 25 A'ya kadar aktif yük durumunda (ısıtma elemanları ve akkor lambalar) geçiş yapabileceğini söylerler. benzer bilgilere veya faydalı verilere sahip çeşitli sektörlerden oluşur, örneğin.
Ön panelde veya yanda, kontakların düzenlenmesi ile devreye uygulanabilir.
İletişim diyagramı bu formda uygulanır. Terminallerin isimleri ve normal durumdaki konumları (bağlantısı kesilmiş bobin) üzerinde imzalanır.
Manyetik yol verici için ek kontak bloğu, nedir ve nasıl kullanılır?
Traversin başka bir ek işlevi vardır - ek bir kontak bloğu ile bağlantı. Görünüşüne ve şekline dikkat edin, çıkıntılı kısmında kancalar var.
Kontak bloğu, marş motorunun üstüne monte edilmiş ek bir modüldür.
Tipik olarak, bir kontak bloğu 2 veya 4 çift kontak içerir. 2 çift normalde açık formda ve 2 çift kapalı formda yapılır. Bu kontaklar hem düşük güç yükünü değiştirmek hem de ek fonksiyonları uygulamak için kullanılabilir.
Ek özellikler ve ekipman
Kontak bloğuna ek olarak, marş motorlarına ek ekipmanın bağlı olduğunu belirtmek gerekir.

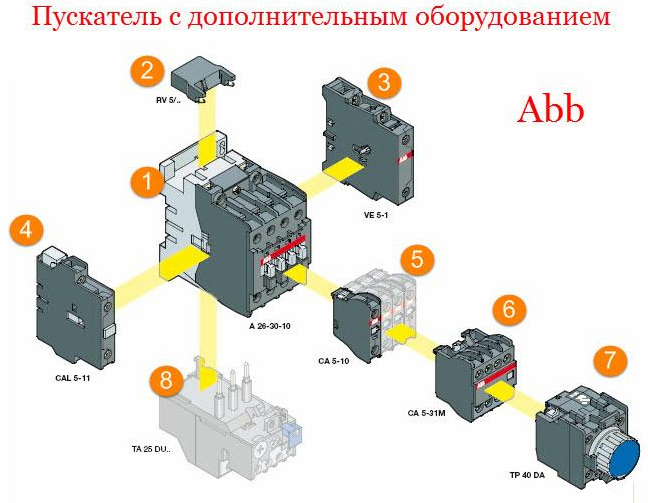

Termal koruma, ek blok kontakları, voltaj sınırlayıcılar, ters kilit, başlatma geciktirme zamanlayıcısı. Resimde ABB marş motoru için ek ekipman görüyorsunuz.
Üreticilerin her biri başka ek cihaz setleri üretebilir. Büyük şirketlerin mühendisleri, marş motorları kullanılarak gerçekleştirilen bir dizi üretim görevi için çözümler sağlamıştır. Daha önce, bunun ayrı modüller kullanılarak yapılması gerekiyordu ve bu da hem operasyonel devreleri ve blokları bağlamak için kalkanda bulunan tel sayısını hem de toplam işgal edilen alanı arttırdı.
Manyetik yol verici bağlantı şeması
Manyetik yol vericinin genellikle düğmelerle kilitlenmeden bağlandığını söylemiştim. Bu düğmeler düğme direğine yüklenir. En yaygın seçeneklerden biri, aşağıdaki fotoğrafta gösterilen PKE gibi bir yazıdır.
Her iki yönde de motor dönüşünü gerçekleştirmeniz gerekiyorsa, üç düğmeli bir yazı kullanın:
-
"İleri";
-
"Geri";
-
“Dur” - genellikle kırmızı.
Kasanın içinde, her birinin bir çift normalde kapalı ve bir çift normalde açık olan, karşı taraflarda bulunan düğmelerin arkasında terminaller bulacaksınız.
Diyagrama bir göz atın, marş motorunu bir düğme direğinden bağlamak için, durdurma düğmesinin normalde kapalı bir çift kontaktan faz teli, normalde açık bir başlatma düğmesinin çiftine bağlanır. Başlat düğmesinin ikinci terminalinden, tel bobine gider.
Bir uçtaki bobin sıfıra (220 V ise) veya diğer faza (bobin 380 V ise) bağlanır. Ve ikinci başlat düğmesinden tel. Bu durumda, marş motorundan normal olarak açık bir çift kontak çifti (aynı otomatik başlatma) başlat düğmesine paralel olarak bağlanır.
Bunu yapmak için, bir jumperlı kontaklardan biri, düğme direkine fazladan bir kablo döşemek için “başlat” düğmesine bağlı olan bobinin çıkışına bağlanır ve blok kontağının ikinci terminali, faz kablosuna bağlı olan “başlat” düğmesinin terminaline, Durdurma düğmeleri.
Kontaklar "13NO-14NO" - normalde açık çift kontak bloğu, İngilizce bunlar HAYIR.
Düğme direğine sadece üç kablo döşenmiştir:
-
"STOP" aşaması;
-
“BAŞLAT” düğmesine;
-
Kendiliğinden alma için blok kontaklarından “START” fazına.
bulgular
Modern marşlar, görünüşleri ve belirli bir işlevselliği farklı olmalarına rağmen, önceki görevlerle aynı görevleri yerine getirirler. Farklı tipte starterler değiştirilebilir, sadece belirli bir modelin tasarlandığı akım sağlanmalıdır.
