Parti anahtarı: nedir ve ne için

Kesikli anahtarlar elektrik devrelerini değiştirmek için kullanılır. Aynı zamanda, 220, 380 V voltajlı doğrudan ve alternatif akım devrelerinde kullanılabilirler. Bununla birlikte, insanlar genellikle kafa karıştırır ve eski tarzda, temelde yanlış olan “devre kesiciler” devre kesicileri olarak adlandırılır. Bu nedenle, paket anahtarlarına ne olduğunu ve neye ihtiyaç olduğunu ve bunların devre kesicilerden nasıl farklı olduklarını anlayalım?

tanım

Paket anahtarı, devre kesicilerle aynı amaç için elektrik devrelerini açmak ve kapatmak için kullanılan bir anahtarlama cihazıdır. Bu ismi, aynı eksen üzerine monte edilmiş ve pimlerle sabitlenmiş aynı tip elemanlardan (paketler) oluşması nedeniyle aldı. Böylece, aynı parçalardan üretimde herhangi bir sayıda kutuplu (kontak grupları) bir anahtarlama cihazı monte edebilirsiniz.

Kontrol çubuğunun ve kontakların döner hareketi ile karakterize edilirler ve geçiş anahtarlarında, bıçak anahtarlarında ve otomatik makinelerde olduğu gibi dikey veya yatay eksen boyunca hareket etmezler.

Yığın anahtarı manuel olarak kontrol edilir, yani aşırı yük durumunda devre kesiciler gibi devrenin bağlantısını kesmez.

Paketler farklı tasarımlara sahiptir ve hem tamamen 16A hem de 200A'da güçlü olan çeşitli boyutlardaki akımları değiştirmek için tasarlanmıştır. Aynı zamanda, hizmet ömrü cihazın tasarım özellikleri ile sınırlıdır, bu nedenle anahtarlama döngüsü sayısı 5000-15000 kez arasındadır.

cihaz

Yığın anahtarı, bir eksen üzerinde sabitlenmiş bir dizi yalıtım plakası ve temas grubundan oluşur. Sap, bu eksenin üst ucuna monte edilmiştir ve konumlardan birine sıkıca sabitlenmiştir. Anahtarın genellikle iki konumu vardır (“açık” ve “kapalı”).

Yapısal olarak, neredeyse benzer bir cihaz SWITCHES paketidir, adından da anlaşılacağı gibi, devreleri değiştirmek için gereklidirler. Genellikle birçok temas grubu (paket) vardır, sayı birkaç ila 10-12 parça arasında olabilir. Aşağıdaki şekilde, farklı sayıda pakete sahip paket anahtarları ve anahtarları ve modern ürünlerin genel düzenlemesini görüyorsunuz.

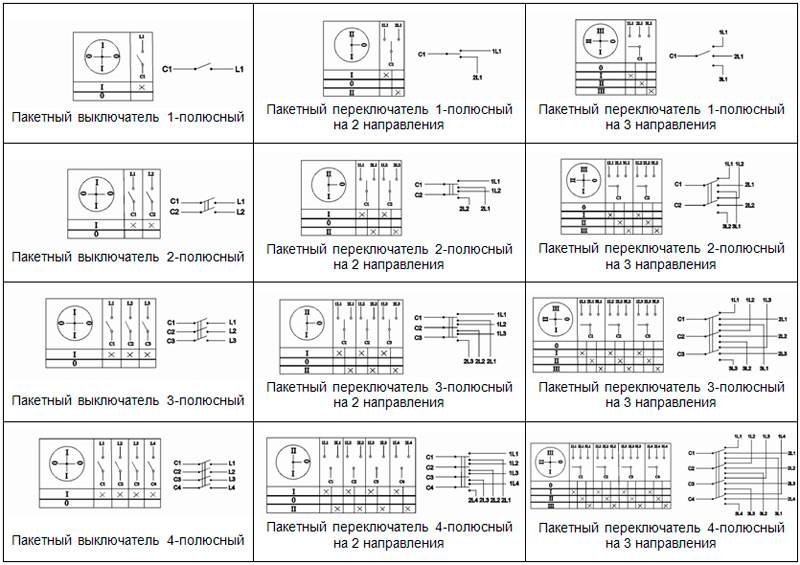

Parti anahtarları sadece "açık" ve "kapalı" konumlardan daha fazla pozisyona sahip olabilir ve her pozisyonda kontaklar dönüşümlü olarak kapatılır veya belirli anahtarlama şemalarını uygulamak için herhangi bir sırada veya grupta kapatılır. Aşağıdaki şekilde bir örnek gösterilmiştir.

Aynı zamanda, belirli bir cihazın işaretlenmesinde, tipi (PV - anahtarı, PP - anahtarı), tasarım, kurulum yöntemi, anahtarlama devresi vb. Yerli ürünlerin işaretinin (KEAZ) kodunun çözülmesine ilişkin bir örnek aşağıda verilmiştir.

Uygulama kapsamı

Toplu anahtarlar, dairedeki voltajı kapatmak veya açmak için dairelerin elektrik panellerinde aktif olarak kullanıldı. Ve hala eski konut stokunda sıklıkla bulunurlar. Aşağıda gördüğünüz bağlantı şemasının bir çeşidi.

Ancak, günümüzde, bunların yerine girişte devre kesiciler veya yük anahtarları (bıçak anahtarlarının analogu) kullanılmaktadır.

Ayrıca, örneğin röle koruma devrelerinin güç kaynağını ve diğer şeyleri anahtarlamak için büyük elektrik tesisatlarının bireysel devrelerinin anahtarları olarak da işlev görebilirler. Ancak şu anda, toplu anahtarların elektrik panellerinde giriş anahtarlama cihazları olarak kullanımını haklı çıkarmak zordur.

Kam paket anahtarları aktif olarak kullanıldıysa ve kullanılacaksa, ev elektrik tesisatlarında değil, üretimde.Onların yardımı ile, devreleri değiştirmek, bir şeyi kontrol etmek için yollar (yerel, uzak), motoru tersine çevirmek ve sargılarını değiştirmek (başlangıçta farklı hızlar veya yıldız-üçgen, vb.) Ve bir dizi başka karmaşık görev için uygundur.

Yukarıdaki şekil, üç fazlı bir asenkron motoru tersine çevirmek için bir parti anahtarı kullanma örneğini göstermektedir - 1 ve 2 konumlarındaki kontaklar, faz sırası değişecek, 0 pozisyonunda hepsi açıktır.
