Elektronik devreleri okumayı öğrenme

Yeni başlayanlar, elektronik mühendisleri için, parçaların nasıl çalıştığını, devre üzerine nasıl çizildiğini ve devre şemasını nasıl anlayacağınızı anlamak önemlidir. Bunu yapmak için, önce elemanların çalışması prensibi ve bu makalede yeni başlayanlar için popüler cihaz örnekleri hakkında söyleyeceğim elektronik devrelerin nasıl okunacağını bilmeniz gerekir.

LED masa lambası ve el feneri devresi

Bir diyagram, belirli sembollerin yardımıyla, bir diyagramın ayrıntılarının gösterildiği, çizgilerin bağlantıları olduğu bir diyagramdır. Dahası, çizgiler kesişirse, bu iletkenler arasında temas yoktur ve kesişme noktasında bir nokta varsa, bu birkaç iletkenin birleşimidir.

Simgeler ve çizgilere ek olarak, diyagram harf sembollerini gösterir. Tüm atamalar standartlaştırılmıştır, her ülkenin kendi standartları vardır, örneğin Rusya'da standart GOST 2.710-81'e uymaktadırlar.

Çalışmaya en basit olan bir masa lambasının şemasıyla başlayalım.

Şemalar her zaman soldan sağa ve yukarıdan aşağıya okumaz, güç kaynağından gitmek daha iyidir. Devreden ne öğrenebiliriz, sağ tarafına bakın. ~ - AC gücü anlamına gelir.

Yanında “220” yazıyor - 220 V X1 ve X2 voltajıyla - prize bir fiş kullanılarak bağlanması gerekiyor. SW1 - anahtar, açma / kapama düğmesi veya düğmesi açık durumda bu şekilde gösterilir. L, bir akkor ampulün koşullu bir görüntüsüdür.

Kısa sonuçlar:

Şema, bir prizdeki fişi veya diğer fiş bağlantılarını kullanarak 220 V AC ağa bağlanan bir cihazı göstermektedir. Bir anahtar veya düğme kullanarak kapatmak mümkündür. Akkor lambayı çalıştırmak için gereklidir.

İlk bakışta açık gibi görünüyor, ancak bir uzman şemaya açıklama yapmadan bakarak bu tür sonuçları çıkarabilmelidir, bu yetenek bir arıza teşhisi yapmayı ve düzeltmeyi veya cihazları sıfırdan monte etmeyi mümkün kılacaktır.

Bir sonraki şemaya geçelim. Bu, içinde bir radyatör olarak kurulan pil gücüne sahip bir el feneri ışık yayan diyot.

Şemaya bir bakın, belki kendiniz için yeni görüntüler göreceksiniz. Güç kaynağı sağda gösterilir, pil veya pil böyle görünür, uzun çıkış artı başka bir addır - Katot, kısa eksi veya Anot. LED'de, bir artı anoda (atamanın üçgen kısmı) ve eksi katoda (UGO'da bir şerit gibi görünür) bağlanır.

Güç kaynakları ve tüketiciler için elektrotların adlarının tersi olduğu unutulmamalıdır. LED'den çıkan iki ok, bu cihazın ışık yaydığını bildirir, aksine oklar işaret ederse, bir fotodetektör olurdu. Diyotlar VDx harf atamasına sahiptir, burada x seri numarasıdır.

Bu önemlidir:

Diyagramlardaki parçaların numaralandırılması, yukarıdan aşağıya, soldan sağa sütunlar halinde gider.

Direnç dirençtir. Elektrik akımını ısıya dönüştürür, hareketini önler, bir dikdörtgen gibi görünür, genellikle şemalarda "R" harf gösterimi vardır.

Elektronik devreler nasıl okunur: karmaşıklık seviyesini artırmak

Temel elemanlar setini daha önce çözdüğünüzde, kendinizi daha karmaşık devrelerle tanıştırmanın zamanı geldi, şimdi transformatör güç kaynağı devresine bakalım.

Devredeki dönüştürücünün ana aracı TV1 transformatörüdür, bu sizin için yeni bir unsurdur. Bu tür ürünleri düşünmeyi öneriyorum.

Transformatörler, ağ (50 Hz) veya nabız (onlarca kHz) performansında her yerde kullanılır. İndüktörler jeneratörlerde, radyo iletim cihazlarında, frekans filtrelerinde, yumuşatma ve stabilizasyon cihazlarında kullanılır. Aşağıdaki gibi görünüyor.

Devredeki ikinci yabancı eleman bir kapasitördür, burada rektifiye voltajın dalgalarını düzeltmek için kullanılır.Genel olarak, ana işlevi, plakalarında bir yük olarak enerji biriktirmektir. Aşağıdaki gibi tasvir edilmiştir.

Diyagramın merkezinde tasvir edilmiştir köprü diyot doğrultucu.

Devreye yerleşik bir stabilizasyon ünitesi eklersek parametrik stabilizatör devresine göre, güç kaynağının voltajı stabilize edilecektir. Dahası, sadece besleme voltajındaki bir artıştan, çökme U stabilizasyonundan daha düşük olduğunda, voltaj çökme ile atım için titreşecektir. VD1 bir zener diyottur, ters yönde (katotla pozitif potansiyele sahip bir noktaya) açılırlar. Stabilizasyon akımı (Istab) ve stabilizasyon gerilimi (Ustab) değerinde farklılık gösterirler.

Kısa özet:

Bu diyagramdan ne anlayabiliriz? ne güç kaynağı kapasitördeki bir transformatör, doğrultucu ve düzleştirme filtresinden oluşur. Birincil taraf (giriş) tarafından 220 voltluk bir voltajla alternatif bir akım ağına bağlanır. Çıkışında iki sökülebilir bağlantı vardır - "+" ve "-" ve 12 V'luk bir voltaj, dengesiz.

Daha da karmaşık devrelere geçelim ve diğer elektrik devrelerini tanıyalım.

Transistörlü devreler nasıl okunur?

transistörler - bunlar yönetilen anahtarlardır, bunları kapatabilir ve açabilirsiniz ve eğer açmanız gerekiyorsa, tamamen değil. Bu özellikler, çok çeşitli devre çözümlerinde kullanılmasına izin veren hem anahtar hem de doğrusal modlarda kullanılmasına izin verir.

Yeni başlayanlar arasında popüler bir şemaya bakalım - simetrik bir multivibratör. Bu esasen çıkışlarında simetrik darbeler üreten bir jeneratördür. Basit yanıp sönen ışıklar için bir temel olarak, bir tweeter için bir frekans kaynağı, bir darbe dönüştürücü için jeneratör ve diğer birçok devrede kullanılabilir.

Yukarıdan aşağıya tanıdık detayları inceleyelim. Üstte 4 direnç görüyoruz, orta ikisi zaman ayarı ve aşırı olanlar direnç akımını ayarlıyor, aynı zamanda çıkış darbelerinin doğasını da etkiliyor.

Ayrıca, HL LED'lerdir ve iki elektrolitin altında polar kapasitörler vardır, bunları monte ettiğinizde dikkatli olun - elektrolitik kapasitörün yanlış bağlantısı, ısı yayılımı ile bir patlamaya kadar başarısız olursa doludur.

Ben merak:

Grafik ataması hakkında elektrolitik kapasitör “pozitif” bir kapasitör astarı her zaman işaretlenir ve gerçek elemanlarda - çoğu zaman negatif bir bacağın işaretlenmesi vardır, karıştırmayın!

VT1-VT2 - bunlar sizin için yeni öğelerdir, bu ters iletkenlik bipolar transistörler (NPN), transistör modeli - “КТ315” aşağıda belirtilmiştir. Genellikle 3 bacağı vardır:

1. Taban.

2. Verici.

3. Toplayıcı.

Aynı zamanda, amaç davada belirtilmemiştir. Sonuçların amacını belirlemek için arama sorgularından birini kullanmanız gerekir:

1. "Öğenin adı" - pin çıkışı.

2. "Öğenin adı" - pin çıkışı.

3. “Öğe Adı” datsheet.

Bu hem radyo tüpleri hem de modern mikro devreler için geçerlidir. Sorgular neredeyse aynı anlama sahiptir. KT315 transistörün kablolarını bu şekilde buldum.

Pinout görüntüsünde açıkça görülmelidir: bacakları hangi taraftan sayacağınızı, anahtarın nerede olduğunu, kesilmesini veya işaretlenmesini sağlayın, böylece istenen çıkışı doğru bir şekilde belirleyebilirsiniz.

Ben merak:

Bipolar transistörler için, yayıcıdaki ok akım akışının yönünü (artıdan eksi) gösterir, eğer tabandaki ok ters iletkenlik transistörü (NPN) ise ve tabana doğrudan iletkenlik (PNP) ise, genellikle tüm NPN transistörlerini PNP ile değiştirebilirsiniz multivibratör devresinde olduğu gibi, güç kaynağının polaritesini değiştirmek gerekir (artı ve eksi yerlerde), çünkü yine, yayıcıdaki ok akım akışının yönünü gösterir.

Yukarıdaki şemada, güç kaynağının pozitif teması devrenin üstüne, negatif ise altına bağlıdır. Transistörde ok, aşağı doğru - akım akışı yönünde!

Çok sayıda bacağı olan elemanlarda, nerede bağlanacağının yanı sıra diyotlar ve LED'lerde, bacakları karıştırırsanız - en iyi durumda devre çalışmaz ve en kötüsü - ayrıntıları öldürür.

Multivibratör devresini okuyarak neler bulabiliriz:

Bu devrede, transistörler ve elektrolitik kapasitörler kullanılır, 9 V'luk bir voltajla çalışır (daha az olabilir, ancak örneğin 12 V, 5 V gibi devreye zarar vermez).

Parçaları bağlama ve transistörleri açma yöntemi hakkında netleşti. Ve ayrıca devre, her bir transistörün sırayla açılması ve kapanmasından kaynaklanan, birincisi açıkken ikincisi kapalı olan transistörlerin şarj edilmesi işlemine dayanan bir osilatör prensibi üzerinde çalışan bir cihazdır.

Geçerli yolu (artıdan eksi) takip ederek ve bipolar transistör nasıl çalışır işin doğası hakkında sonuçlar çıkarıyoruz.

Tristörler - yarı kontrollü anahtarlar, devreleri okumayı öğrenme

Eşit derecede önemli ve ortak bir unsura sahip bir devreye bakalım - tristör. “Yarı kontrollü” kelimesini seçtim çünkü bir transistörün aksine, sadece açabilirsiniz, içindeki akım ya güç kesildiğinde ya da uygulanan voltajın polaritesi değiştiğinde kesilecektir. Kontrol elektroduna voltaj uygulayarak açılır.

triaklar - karşı paralel bağlı iki tristör içerir. Bu nedenle, kontrol elektrotu üzerinde bir sinyal olması koşuluyla, sinüs dalgasının (pozitif) yarım dalgasının üst kısmı geçtiğinde, alternatif akım bir bileşen tarafından değiştirilebilir, dahili tristörlerden biri açılır. Yarım dalga işaretini negatif olarak değiştirdiğinde kapanacak ve ikinci tristör devreye girecektir.

Dinistorler, kontrol elektrotu olmayan bir tür tristördür ve zener diyotlar gibi belirli bir voltaj seviyesinin üstesinden gelmek için açılırlar. Genellikle güç kaynaklarının değiştirilmesinde, kendi kendine osilatörlerin başlatılması için bir eşik elemanı olarak ve voltaj regülasyonu için cihazlarda kullanılır.

Yani, aslında şemaya bakar.

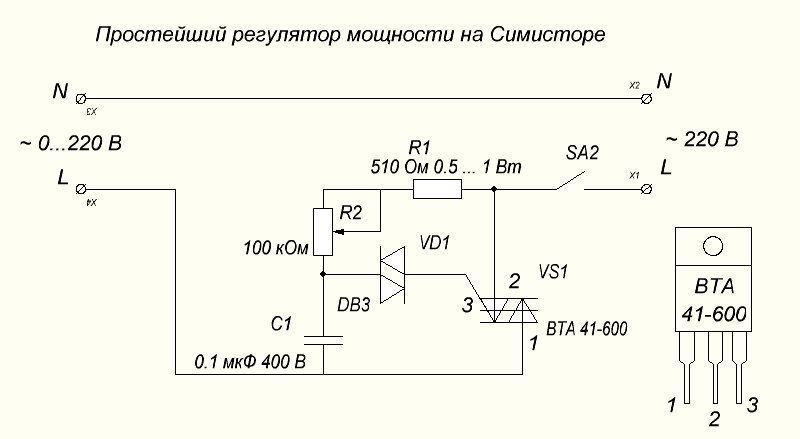

Bağlantıya dikkatle bakıyoruz. Devre, alternatif bir akım ağına, örneğin 220 V, besleme kablolarından birinin, örneğin faz (L) boşluğuna bağlanacak şekilde tasarlanmıştır. Triyak VS1, devrenin ana güç elemanıdır, veri sayfasındaki pin çıkışı sağ altta verilir, 3. çıkış kontroldür. Yaklaşık 30 voltluk bir voltaj için tasarlanmış DB3 modelinin iki yönlü dinistor VD1'i üzerinden bir kontrol sinyali uygulanır.

Bu özel devredeki tüm yarı iletken cihazlar iki yönlü olduğundan, ayarlama bir sinüs dalgasının her iki yarım dalgası üzerinde yapılır. Dinleyici, kapasitör C1 üzerinde potansiyel (voltaj) göründüğünde açılır ve şarj oranı, bu nedenle, anahtarların açılma anı, bir değişken direnç (potansiyometre) R2 ve C1 olan R1'den oluşan RC devresi tarafından ayarlanır.

Bu basit devre büyük önem taşıyor ve uygulanıyor.

bulgular

Elektrik devre şemalarını okuyabilme özelliği sayesinde şunları belirleyebilirsiniz:

1. Bu cihaz ne yapıyor, ne için.

2. Onarım sırasında - arızalı parçanın derecelendirmesi.

3. nasıl bu cihazı güç, ne tür gerilim ve tip akım.

4. Güç devrelerinin bileşenlerinin oranlarına göre elektronik cihazın yaklaşık gücü.

Sadece elementlerin grafik sembollerini bilmek değil, aynı zamanda çalışma prensibini de bilmek önemlidir. Gerçek şu ki, bu veya diğer detaylar her zamanki rollerinde kullanılmayabilir. Ancak bugünün makalesi çerçevesinde, tüm ortak unsurları dikkate almak oldukça zordur, çünkü çok büyük bir miktar alacaktır.
