Ev yapımı dimmerler. Beşinci Bölüm Bazı daha basit şemalar

Tek bir kavşak transistörün analogunda dimmer

Böyle bir dimerin devresi Şekil 1'de gösterilmiştir.

İlk bakışta şemaların mutlak farklılıklarına rağmen, neredeyse aynı şekilde çalışırlar. Lambanın parlaklığı, tristörü kontrol etmek için faz yöntemi ile kontrol edilir, ancak yük bağlantısı biraz farklıdır.

Dikkate alınan devrede, alternatif akım için doğrultucu köprünün köşegenine bir ampul olan regülatör yükü dahildir. Tristörün kendisi, sabit, düzeltilmiş bir akımla diyagonalde yer alır. önceki desen Ampulün kendisi de bu diyagonalde bulunur, ancak bu durumda hiçbir şey değiştirmez.

VT1 transistörlerinde VT2, aşağıda açıklanacak olan yumuşak bir başlangıç ​​düğümü monte etti, ancak şimdilik kontrolörün çalışmasını düşünün. Şekil 1'de, VT2 transistörü ile R3 ve R4 dirençleri arasında zihinsel olarak dikey bir çizgi çizersek, o zaman bu çizginin sağında olduğu ortaya çıkan her şey aslında kısık.

Şekil 1. Tek bir bağlantı transistörünün bir analogu üzerindeki dimmer

Tekli bir çift katlı transistör KT117A yerine, VT3, VT4 transistörlerine monte edilen analogu, tetikleyici darbe üretme devresinde kullanılır. Transistör VT2'nin toplayıcısını ve vericisini bir jumper teli ile bağlarsak, C2 kondansatörü R3 ve R4 dirençleri üzerinden şarj edilecektir.

Üzerindeki voltaj, tek-bağlantılı bir transistörün analoğunun açılış voltajına ulaştığında, açılacak ve tristörün VS1'in UE'sinde açılacak ve akım yükten akacak bir voltaj darbesi oluşturacaktır. Tristör, şebeke voltajı sıfıra geçtiğinde önceki devrede olduğu gibi kilitlenir. Direnç R4, şemadaki yazının gösterdiği gibi parlaklığı ayarlar. Maksimum parlaklık, R4 değişken direncinin motoru şemaya göre aşırı sol konuma getirildiğinde elde edilir, C2 kapasitörün şarj hızı maksimumdur.

Toplayıcı ile VT2 transistörünün vericisi arasındaki tel atlama teli takılmışsa, çıkarılmalı ve daha fazla araştırmaya devam edilmelidir. Yumuşak başlatma devresi aşağıdaki gibi çalışır.

Açılma sırasında, C1 kondansatörü henüz şarj edilmemiştir, bu nedenle VT1 VT2 kompozit transistörü kapalıdır ve VT2'nin toplayıcı verici bölümü büyüktür, R3 ve R4 dirençleri arasında neredeyse zamanlama kondansatörünün C2 şarj edilmesine izin vermeyen bir açıklık vardır.

VD1, R1 devresi üzerinden gücü açtıktan sonra, oksit kapasitör C1 şarj olmaya başlar. Üzerindeki voltaj düzgün bir şekilde artmaya başlar, bu da kompozit transistör VT1 VT2'nin kademeli olarak açılmasına ve C2 kapasitörünün kademeli olarak şarj olmasına yol açar.

Kapasitör C1'in şarj süresinin sabiti, şarj işleminin birkaç saniye süreceği şekildedir, aynı zamanda transistörün VT2'sinin toplayıcı verici bölümünün direncinde yavaş bir azalma olur, böylece yavaşça direncin R4'ün direncini azaltma yönünde yavaş bir dönüşü olur; akkor lambanın ömrünü uzatır.

Ve sonunda, parlaklık, direnç R4'ün motorunun konumuna, dün hangi parlaklıkta kapatıldığına, bugün açılacağı aynı parlaklığa göre ayarlanacaktır. Doğal olarak, böyle bir başlangıçtan sonra, gerekirse lambanın parlaklığını manuel olarak ayarlayabilirsiniz.

Ağ anahtarına SA1 paralel olarak, amacı karanlık bir odada anahtarı aydınlatmak olan bir direnç zinciri R9 ve bir neon lamba HL1 monte edilir.

Dimmer dimmerler

Böyle bir dimerin devresi Şekil 2'de gösterilmiştir.

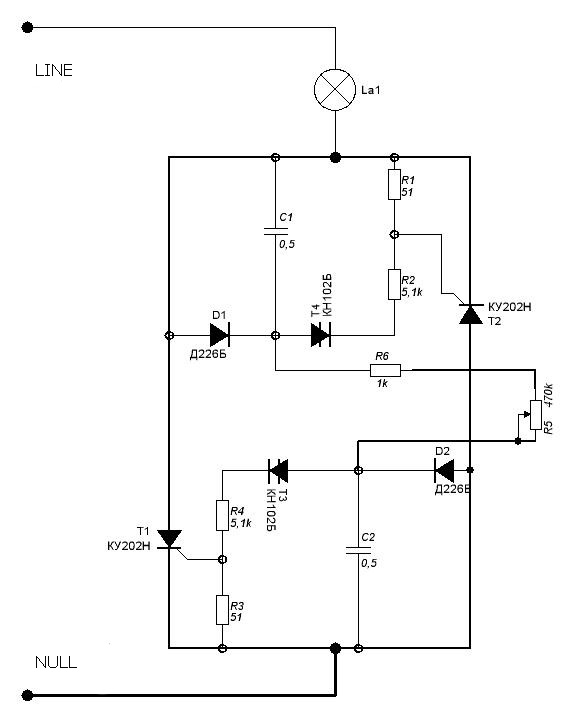

Şekil 2. Dimmer dimmer

Böyle bir dimere bir örnek olarak, ev tipi enjeksiyon kalıplama makinelerinde (plastik ürünleri kalıplama makineleri) kullanılan bir endüstriyel devre kullanılabilir. Onlarda, elbette, bir ışık regülatörü değildi, aslında sıcaklık regülatörlerinin bir çıkış kaskadı olan elektrikli ısıtıcıların gücünü kontrol etti.

Devrenin güç elemanı, yukarıda belirtildiği gibi zıt paralel bağlı T1, T2 tristörleridir. Her tristör, bir dynistör üzerinde yapılan kendi tetikleme devresi tarafından kontrol edilir, her tristör için kendi dynistörü ve kendi kondansatörü kullanılır. Kondansatörler onlar için ortak bir regülatör ile şarj edilir - değişken bir direnç R5 ve tek tek diyotlar D1, D2.

C1'in şarj olmaya başladığını varsayalım. Şarj devresi aşağıdaki gibidir: NULL kablo, D2, R5, R6, kapasitör C1, lamba La1, kablo hattı. Şu anda tel üzerinde bir sinüs dalgasının pozitif bir dalgasının olduğu varsayılmaktadır. C1 kondansatörünün üzerindeki voltaj, dynistor T4'ün eşik voltajına ulaştığında, ikincisi açılır ve açma darbesi tristörün T2 UE'sinden geçer. Hat voltajı sıfırdan geçene kadar tristör açık kalacaktır. Bir sonraki yarım döngüde, tristör T1 aynı şekilde açılacaktır.

Küçük açıklama. Değişken rezistans R5'in terminallerinden herhangi biri bir kontak (şemada gösterilmemiştir) kullanılarak devreden çıkarılırsa, yükten geçen akım durur. Bu modda bu güç regülatörü yukarıda belirtilen enjeksiyon kalıplama makinelerinde kullanılmıştır.

Her tristörün kendi kontrol elemanları setine sahip olduğunu görmek kolaydır. Modern eleman tabanı, böyle bir regülatörü daha da kolay hale getirmenize izin verir, parça sayısı yarı yarıya azalır.

Modern eleman tabanındaki dimmer

Devresi Şekil 3'te gösterilmiştir.

Şekil 3. Kompozit bir dinistor kullanan dimmer

Böyle bir devre çok az ayrıntı içerir: önceki devrede olduğu gibi iki dinistör yerine sadece bir tane kullanılır, ancak kompozittir. Sadece bir durumda iki özdeş dinistör paralel olarak değiştirilir, bu nedenle böyle bir dinistör alternatif bir akım devresinde çalışabilir, katılımın polaritesi önemli değildir. Tabii ki, servis edilebilirse, her durumda çalışacaktır.

Bu arada, bu dinistorlar enerji tasarruflu lambalarbu nedenle, bu tür ayrıntılara ihtiyaç duyulursa, derhal hasar gören lambayı atmayın. Ayrıca küçük bir açıklama var: dinistörler test cihazı tarafından "çağrılmaz", bu yüzden hemen onları atmamalısınız, devreyi kontrol etmeniz gerekir.

Güç anahtarı, kontrol elektrodu doğrudan iki yönlü bir dinistora bağlı olan bir triyak üzerinde yapılır. Kondansatör C1 üzerindeki voltaj dynistor eşiğine ulaşır ulaşmaz, triyakın UE'sinde bir kontrol darbesi oluşacak ve daha sonra her şey yukarıda açıklandığı gibi olacaktır.

Entegre güç ve dimmer kontrolleri

Bu tür düzenleyicilerin tipik temsilcilerinden biri çip KR1182PM1A. Dışarıdan, normal bir dijital veya analog mikro devreçünkü standart bir DIP-16 paketinde üretilmiştir. Bu 16 pimli plastik bir dikdörtgen. Sadece birkaç menteşeli parça kullanarak, bazı ilginç pratik tasarımlar oluşturabilirsiniz: ışığın düzgün bir şekilde dahil edilmesi, alacakaranlık anahtarı, sadece bir güç regülatörü.

Ayrılmaz bir parça olarak mikro devre, çeşitli güç kontrol cihazlarının bileşimine kolayca sığar. Aynı zamanda, harici güç elemanları - triyaklar veya tristörler olmadan 150W'a kadar yükleri değiştirebilir. İki mikro devreyi paralel olarak açarsanız, sadece iki kata lehimlerseniz, yük gücü iki katına çıkarılabilir. Mikro devreyi açmak için en basit devre Şekil 4'te gösterilmektedir.

Şekil 4. KR1182PM1 yongasındaki dimmer

Ancak bu, en kolay ve en ekonomik seçenek değil.En tembel, kelimenin en iyi anlamıyla, entegre güç kontrolörlerisadece iki menteşeli parça kullanan - gerçek ampul ve değişken bir direnç ve direncin gücü bir watt'ı geçmez. Bunlar eski ekipmanlarda ses kontrolü olarak kullanılır. Böyle bir "mikro devrenin" bağlantı şeması Şekil 5'te ve Şekil 6'daki görünümde gösterilmiştir.

Şekil 5. POLYDEX R1500 entegre güç regülatörünün bağlantı şeması

Şekil 6, POLYDEX R1500 entegre güç regülatörünün görünümünü göstermektedir.

Şekil 6. POLYDEX R1500. görünüm
