Ev yapımı dimmerler. Dördüncü Bölüm Tristör Pratik Cihazları

Dimmerlerin ve güç regülatörlerinin temeli, kural olarak, tristörler ve triaklar. Bu yarı iletken cihazların çalışması, makalenin önceki üç bölümünde açıklanmıştır ve şimdi tristörler üzerindeki bazı pratik cihazların cihazını tanıyabilirsiniz. Dikkate alınacak tüm devreler, sonunda açıklanan faz kontrol prensibini kullanır. makalenin üçüncü bölümü.

İlk olarak, az miktarda ayrıntı içeren oldukça basit şemalarla tanışalım ve en azından amatör koşullarda tekrar için en uygun fiyatlı. Bununla birlikte, devreler daha karmaşık olabilir, ancak çalışma algoritması hala aynıdır - ışık kaynağının parlaklığını ayarlar. Bazen gerçek karartıcıyı birleştiren şemalar vardır ve alacakaranlık anahtarıveya lambayı düzgün bir şekilde açmak için bir şema. Ama önce, en basit şemalar.

Her seferinde makalenin önceki bölümüne dönmemek için, belki de bu metni bu noktaya tekrar ekleyin.

resim 1. Faz güç regülatörünün zamanlama diyagramları

Dikey gölgeleme, tristörün açık olduğu duruma karşılık gelir ve yüke sağlanan güç, gölgeli alanların alanıyla orantılıdır.

Resimde 2 yalnızca ayarlamanıza izin veren basit bir sönük devre gösterir lamba parlaklığıek özellikler olmadan.

resim 2. Basit dimmer

FU1 sigortasından gelen şebeke gerilimi, doğrultucu köprü DC tristör VS1 ve EL1 lambasının bağlı olduğu diyagonalde VD1 - VD4. Bazı şemalarda, lamba alternatif akım için köprünün diyagonaline dahil edilir, ancak bu önemli değildir. Tristör, devre şemasında belirtildiği gibi 1000W'a kadar yükü kontrol etmenizi sağlayan oldukça güçlü bir şekilde uygulanır. Böyle bir güç gerekli değilse, tristör, örneğin, en az 500W gücünde bir lambanın parlaklığını kontrol etmenizi sağlayacak KU202M serisinden başka bir ile değiştirilebilir.

Regülatör faz kontrol yöntemini kullanır: anottaki voltaja göre faz kaydırmalı tristör kontrol elektroduna darbeler alınır. Kontrol darbeleri üreten devre, tek bağlantılı iki tabanlı transistör VT1 tipi KT117A üzerine inşa edilmiştir. Bu transistörün yabancı analogları yoktur.

Bu transistörün temel amacı en basit jeneratörleri - tweeter'ları, darbeli güç kaynakları (3USTST serisi televizyonların güç kaynaklarında kullanılan) için tetikleme devreleri ve bunun yanı sıra faz kontrol devrelerinde kontrol puls jeneratörlerini oluşturmaktır. Bu jeneratör aşağıdaki gibi çalışır.

Dirençler R3, R4 aracılığıyla rektifiye edilmiş şebeke voltajı, seri olarak bağlanan Zener diyotları VD5 VD6 tarafından, belirli zener diyot örneklerine bağlı olan yaklaşık 22-25 V seviyesinde stabilize edilir. Bu voltaj, bu arada, titreşimli, şekilde şekil a) 'ya karşılık gelir 1.

Dirençler R6, R7 üzerinden bu dalgalanma voltajı, C2 kondansatörünü şarj eder. Karşıdan gelen voltaj, tek-bağlantılı transistör VT1'in açılış değerine ulaşır ulaşmaz açılır ve C1 kapasitörü B2 - B1 geçişinden, R1, R2 ve UE dirençleri tristörün VS1 üzerinden boşaltılır ve bunun sonucu olarak tristör açılır ve akım yükten geçer. Düzeltilen dalgalanma voltajı sıfırdan geçtiğinde, tristör kapanır ve bir sonraki açılış darbesi gelene kadar kapalı kalır.

C2 kondansatörünün şarj hızı, R7 direnci tarafından düzenlenir.Direnci minimum olduğunda (motor şemaya göre sola çıkarılır), şarj hızı maksimumdur, tiristör, yarı döngünün en başında açılır ve maksimum gücü yüke geçirir. Direnç R7 motoru şemaya göre sağa hareket ettiğinde, kapasitör C2'nin şarj hızı azalır, bu nedenle tristör VS1'i kontrol eden darbe daha sonra oluşturulacaktır. Bu düzenleme faz olduğu ve faz açısal birimler - radyanlar tarafından ölçüldüğü için, nabzın belirli bir açıda, bu durumda yükteki maksimum güçten daha sonra oluştuğunu söylüyorlar. Bu işlem şekilde gösterilmiştir. 1 diyagramlarda b, c, d.

Şemada, kesik çizgi LED HL1 ve direnç R8'i göstermektedir. Amaçları, elbette, regülatör minimuma ayarlanmadığı sürece, cihazın ağa bağlı olduğunu ve lambanın sağlığını izlemeyi göstermektir. Ancak, aslında, regülatör bu ek olmadan oldukça işlevseldir veya seçeneklerin şimdi söylemeyeceği gibi.

Cihazın kurulumu oldukça basittir. Direnç R6 sıfıra getirildiğinde, R7 direnci lambanın parlaklığının maksimum olmasını sağlayacak şekilde seçilir. Bu ayar, değeri diyagramda belirtilen sınırlar dahilinde seçim gerektirebilecek C2 kapasitörünün değerine bağlıdır.

Şek. 3. Ev yapımı dimmer

Düşünülen devrede, bir tristör bir anahtarlama elemanı olarak kullanılır, bu nedenle, şebeke voltajının hem pozitif hem de negatif yarı dalgalarını düzenleyebilmek için, devrede yeterince büyük bir diyot köprüsü kullanılmalıdır.

Yük gücü izin verilen maksimum değere yakınsa, tristör ve bununla birlikte köprü diyotları, cihazın boyutlarını ve üretiminin karmaşıklığını daha da artıran bir ısı emici radyatöre monte edilmelidir. Güçlü bir doğrultucu köprü kullanımından kurtulmak için, aynı zamanda çok uygun ve teknolojik olarak gelişmiş olmayan iki tristörün karşı paralel bağlantısı kullanılır.

Simetrik tristörlerin - triyakların kullanımı çok daha iyi sonuçlar verir: bir durumda paralel olarak bağlanmış iki karşı tristör içerir. Resimde 4 Bir triyak kullanan değiştirilmiş bir devre gösterilmektedir.

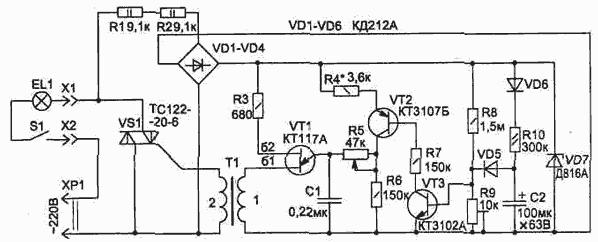

resim 4. Triyakta karartıcı

Devrenin hafif bir şekilde iyileştirilmesi, yük gücü aynı kalırken boyutlarını hafifçe azaltmasına izin verecektir. Tristör başlatma ünitesi ayrıca tek-bağlantılı bir transistör KT117A üzerinde yapılır, sadece uygun transistör T1'e transistör yüklenir. Sabit bir bileşen olmadan kontrol darbeleri elde etmek için böyle bir koordinasyon gereklidir. Bu, triyakın şebeke voltajının hem pozitif hem de negatif yarı periyotlarında açılmasını mümkün kılar.

Eşleşen transformatör, en yaygın marka НМ2000'in ferrit K16 * 10 * 4 boyutunda bir ferrit halka üzerinde yapılır. Sargı 1 80 içerir ve sargı 2 60 tur PELSHO-0.12 tel içerir. Sarmadan önce, halkanın keskin kenarları, yalıtımın zarar görmesini önlemek için zımpara kağıdı veya elmas bir dosya ile köreltilmeli ve halkanın kendisi, aşırı durumlarda yapışkan bant ile ince bir vernik bandı ile sarılmalıdır.

Doğrultucu köprü VD1 - VD4 sadece ayar ünitesine ve yeni bir devre elemanına - yükün düzgün başlatılması için üniteye - güç sağlamak için kullanılır. Bu nedenle, içindeki diyotlar düşük güçlüdür, şemada belirtilenlere ek olarak, 1N4007 kullanılabilir, neredeyse tüm durumlar için uygundur. Yumuşak başlangıç ​​düzeneği VT2, VT3 transistörlerine monte edilir.

Çalışmaları şu şekildedir. Güç açıldığında, C2 kondansatörü VD6, R10 devresinde şarj olmaya başlar. VD5 diyotu aracılığıyla, C2 kondansatörünün üzerindeki voltaj VT3 ve VT2 transistörlerini açmaya başlar. Transistör VT2'nin verici-toplayıcı bölümünün direnci azalır, böylece R4, VT2, R5 bölümünün toplam direnci sorunsuz bir şekilde azalır ve kapasitör C1'in şarj hızı da yavaş yavaş artar, lambanın parlaklığı artar.

Bir sonraki makalede okuyun.

Makalenin devamı: Ev yapımı dimmerler. Bölüm 5. Birkaç daha basit şema

Boris Aladyshkin
