Garaj için güç kaynağının elektrik devresi
Bunun belirli bir cihaz örneğinin şeması olduğunu size hatırlatalım (bkz: Garaj güç kaynağı) ve bazı kısımları gereksiz görünebilir ve büyük bir marj ile bireysel elemanların parametreleri. Bununla birlikte, gerçek çalışma koşullarına ayarlanmış ve ayarlanmıştır ve tamamen çalışır durumdadır.
Devrenin tek tek elemanlarının amacı ve cihazın çalışması, aşağıdaki blok şemada dikkate alınması daha uygundur.
1. Transformatör ve doğrultucular;
2. Kısa devre koruma devresi için voltaj referans sürücüsü;
3. Kısa devreye karşı aktif koruma elemanı;
4. Dengeleme devresi için referans voltajın şekillendiricisi ve çıkış voltajını ayarlayın;
5. Çıkış voltajını ayarlamak için düğüm;
6. Çıkış voltajının dengelenmesi ve ayarlanmasının aktif elemanı;
7. Transistörlerin düzenlenmesi;
8. Düğüm çıkış voltajının parametrelerini gösterir.

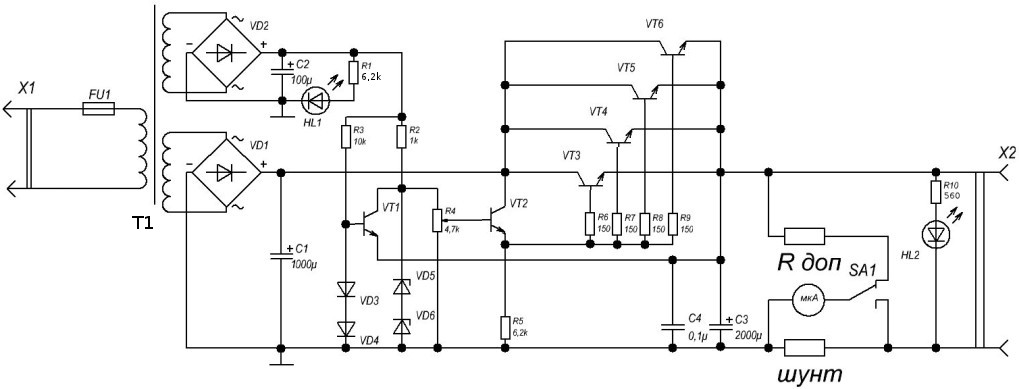

Şek. 1. garaj için güç kaynağı Elektrik şeması (büyütmek için resmin üzerine tıklayın)
Şek. 2. Güç kaynağının blok şeması (büyütmek için resmin üzerine tıklayın)
Çalışma devresi:
redresör:
Sigortadan 220 voltluk giriş voltajı, transformatör sargısına (birincil) gider. Transformatörün alt sekonder sargısı (blok 1) kalın telden yapılmıştır ve 8-8 'olarak işaretlenmiştir, bu sargının voltajı yüke güç vermek için kullanılacaktır. Güçlü D231 diyotlar (Imax = 10A) üzerine monte edilmiş bir diyot köprüsü voltajı düzeltir. Gerilim dalgalanması C1 kapasitörü yumuşatır. Aşağıda D231 diyotlar üzerine monte edilmiş bir diyot köprüsünün bir diyagramı bulunmaktadır.
Benzer şekilde, referans gerilimleri elde etmek için VD2 diyot tertibatı üzerine bir doğrultucu monte edilir. LED HL1 - güç kaynağının girişinde şebeke voltajının varlığını göstermek için. Üzerinden akım R1 direnci ile sınırlıdır.
Çıkış voltajı stabilizasyon devresinin çalışması
Düğüm 4, direnç R2 ve VD5, VD6 zener diyotlarında uygun parametrik stabilizatördür. Çıkış voltajının regülasyon sınırlarını genişletmek için 18 voltluk bir stabilizasyon voltajı seçilmiştir.
Değişken bir direnç R4 ile VT2'ye dayalı voltaj ayarlanabilir. Buna göre, vericisindeki voltaj değişecektir ve bu nedenle paralel bağlanan bazlarda çıkış transistörleribu da çıkış voltajında bir değişikliğe yol açacaktır.
Devre şimdi ayarlanan çıkış voltaj seviyesini korumaya çalışacaktır. Daha fazla stabilite sağlamak için, parametrik stabilizatör ayrı bir sargı 5-15 ile çalışır.
Kısa devre koruma devresi
Cihazın normal çalışması sırasında, transistör VT1 kapalıdır ve çıkış voltajı stabilizasyon devresinin çalışmasına müdahale etmez. VD3, VD4 diyotları doğrudan polariteye dahil oldukları için zener diyotları olarak kullanılır, yani sürekli açıktırlar. Akım açık bir diyottan aktığında, üzerine yaklaşık bir volt düşer. Böylece, transistör VT1'in tabanı yaklaşık iki voltluk sabit bir potansiyele sahiptir. Transistörün vericisindeki voltaj çıkış voltajına eşittir (yayıcı çıkışa bağlıdır).
Yükte bir kısa devre oluşursa, çıkış voltajı (ve dolayısıyla VT1 vericisi) keskin bir şekilde düşecek ve VT1 temelinde voltajdan daha az olacaktır, transistör VT1, direnç R4'ü şöntleyerek açılacaktır (VT2'ye dayanan voltaj neredeyse sıfıra düşecektir), bu da transistörü kapatacaktır. VT2 sonrası - kapanma VT3 - VT6. Kapalı transistörlerden geçen akım minimumdur ve artık onlara zarar veremez.
Kısa devreyi ortadan kaldırdıktan sonra devre normal çalışmaya döner.
Güç Kaynağı Parçaları
Transformatör TSA-270-1
VD1 diyot köprüsü D231 diyotlar üzerine monte edilmiştir, 10 ampere kadar akımlar için herhangi bir doğrultucu diyot kullanabilirsiniz, örneğin: 10A02 (U = 100B, I = 10A), KD213 (U = 200B, I = 10A).
VD2 diyot köprüsü 1N4007 diyotlar üzerine monte edilmiştir, 100 voltluk herhangi bir voltaj uygulayabilirsiniz (sarımdaki alternatif voltaj 5-15 = 70 volttur), örneğin: herhangi bir harfli KD221 (U≥100B, I = 0.5A).
Diyot VD3, VD4 - KD522, diğer silikonları seçebilirsiniz, örneğin: D226, KD106
Zener diyotlar VD5, VD6 - D814B, gerekli stabilizasyon voltajını elde etmek için seri olarak bağlanan bir veya daha fazla ile değiştirilebilir, örneğin: KC509B (Ustab = 18V).
Transistörler VT1 - KT312, VT2 - 2T608A, VT3 - VT6 - KT829. Bu tipler yerine, küçük, orta ve yüksek güçlü diğer ters iletkenlik transistörleri oldukça uygulanabilir. Örneğin: KT503E, KT603A, KT819A.
Gösterge LED'leri - mevcut olanlardan herhangi biri kullanılır - AL307BM ve VM.
Nikolay Martov
