Lehimsiz breadboard'lar - nedir ve nasıl düzenlenirler

Modern gelişme ile lazer ütüleme teknolojisi evde bir baskılı devre kartı yapmak o kadar basit ki, bunun hakkında konuşmak bile komik. Lazer yazıcıda iletkenlerle bir resim yazdırmak ve daha sonra gelecekteki kartı hazırlamak için bir ütüyle pürüzsüzleştirmek yeterlidir. Sadece kağıdı suyla ıslatmak ve levhayı dağlama çözeltisinde turlamak kalır.

Teknoloji çok iyi ve söylenebilir ki, sadece bir örneğin üretimi ile bile, baskılı bir devre kartı yapıldı. Basılı devre kartlarının yüzey montajına göre hiçbir avantajı olmamasına rağmen, aynı cihazın birden fazla kopyası gerekmiyorsa.

Ancak, baskılı bir devre kartını monte etmeden önce devre çoğunlukla bir düzen üzerine monte edilir. En basit durumda, en az 1 mm çapında kalaylı telden yapılmış güç baraları, bir PCB, kontrplak veya kalın karton parçasının kenarlarına sabitlenir, böylece kurulumun mekanik mukavemeti yeterlidir. Onlara bağlanması gereken her şey güç otobüslerine lehimlenmiştir ve bağlantıların geri kalanı parçaların bulguları ile yapılır.

Böyle bir düzen şemasını oluşturmak bütün bir sanattır. Bazı uzmanlar, benzer bir karttaki bir DIP-14 paketinde yirmi veya daha fazla mikro devrenin devrelerini monte etmeyi başardılar.Bu durumda, pimler güç otobüslerine lehimlenir veya şimdi yabancı bir şekilde söyledikleri gibi pimler (İngiliz piminden) 7 ve 14 ve hepsi geri kalan bağlantılar ise uygun çapta yalıtılmış tel monte edilerek yapılır. Güç otobüslerine ek olarak, karttaki deliklere yerleştirilen tel parçaları şeklinde ek kontak pedleri takabilirsiniz.

Ancak bu tür prototipleme yöntemleri bazen feci sonuçlara yol açtı. Çok sayıda borsa sonucunda, parçaların sonuçları basitçe yanmış ve düşmüştür. Daha fazla kullanım için, bu parçalar basitçe uygun değildi. Benzer durumlar modern tarafından önlenebilir lehimsiz breadboards. Nedir ve ne ile yenir? Anlamaya çalışalım.

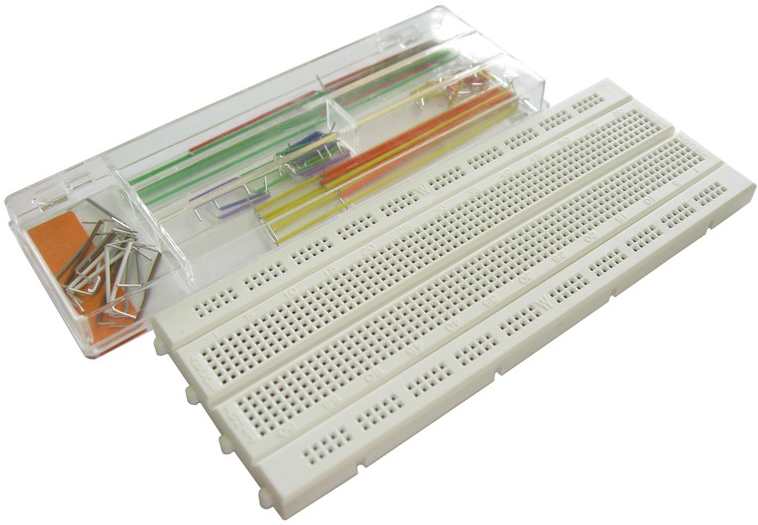

Lehimsiz Breadboard'lar - Bu, elektronik ekipmanlarla yapılan deneyler için vazgeçilmez bir şeydir. İngilizcede, deney kolaylığı için bir breadboard, bir elektronik devre düzeni (Multitran sözlük) olarak çeviren bir breadboard olarak adlandırılır. Bu kartlardan biri Şekil 1'de gösterilmektedir.

Şekil 1. Temel lehimsiz breadboard.

Elektronik devreler geliştirirken, genellikle deneme yanılma yolunu izlemeniz gerekir. Devre sadece kendi tasarımı değil, başka birinin tasarımının tekrarı olsa bile, bazen transistör ve mikroçip modlarının seçilmesi gerekir. Monte edilmiş devre, tekrarlanan lehimleme ile gördüğünüz parçaların sık sık değiştirilmesini gerektirir;

Ev yapımı breadboards. Onlardan tasarruf edebilir misin?

Bazı meraklılar hala lehimsiz breadboard'ları geçici bir şekilde yapmayı teklif ediyor. Benzer açıklamalar internette bulunabilir. Bu tür kendi kendine yapılan tahtalar için malzemeler textolite, teneke ve perçinlerden kalaydır.

Ve tüm bunlar manuel olarak veya sıklıkla söylendiği gibi dizde yapılır: kalay şeritler halinde kesilir, belirli bir şekilde bükülür. Daha sonra, tekrar, manuel olarak, bir textolit plaka işaretlenir, içine delikler açılır. Sonra ev yapımı kişiler perçin. (Markalı breadboard'larda, temaslar aşağıda tartışılacak olan yay metallerinden yapılır.) Böyle bir tasarımın güvenilirliği ve dayanıklılığı en yüksek olmayacaktır.

Yine, diğer bazı durumlarda olduğu gibi, bir kişinin kendi çalışma zamanı dikkate alınmaz.Aynı zamanda, en azından çevrimiçi mağazalardan geçerseniz, breadboard'ların maliyetinin çok büyük olmadığından emin olabilirsiniz. Örneğin, Şekil 1'de gösterilen tahtanın maliyeti yaklaşık 10 dolar veya biraz ruble ile yaklaşık 300'dür.

Tabii ki, büyük boyutlarda tahtalar var ve doğal olarak maliyetleri artıyor. E-bay veya aliexpress'de breadboard satın alırken, fiyat daha da düşük olabilir.

Breadboard'lar nedir ve nasıl düzenlenirler

Lehimsiz breadboard, üst tarafında 2,54 mm veya 0,1 inç aralıklı kare delikler bulunan plastik bir tabandır. İthal edilen mikro devrelerin sonuçlarının bu adım olduğu. İngilizce konuşulan ülkelerde bu değerin kendi adı vardır: çizgi çizgisi, bu durumda, bir uzunluk ölçüsü.

Evsel mikro devrelerin pim aralığı tam olarak 2,5 mm'dir, çünkü bir metrik sistemimiz vardır. Mikro devre durumu çok uzun değilse, bu tutarsızlık pratikte fark edilmez. 0,4 mm'lik bir farkın on sonuca yazılacağını hesaplamak kolaydır ve mikro devrenin 40 bacağı (her iki tarafta yirmi) varsa, zaten 0,8 mm'lik bir tutarsızlık elde edilirse, sonuçlar hafifçe birbirinden ayrılmalıdır. Bu tür büyük durumlarda gerçek, ev içi mikro devreler şu anda hiç kullanılmamaktadır.

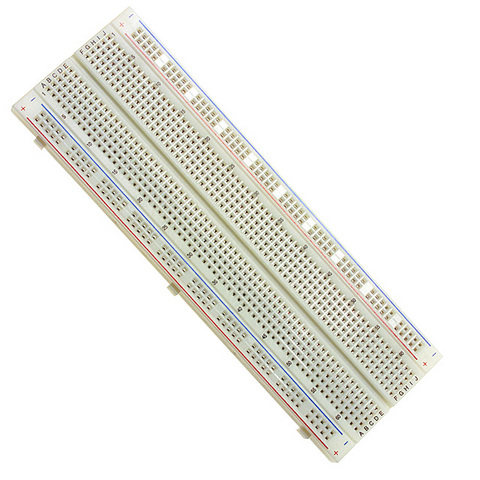

Şekil 2, breadboard'un başka bir versiyonunu göstermektedir. Harf ve rakamlardaki deliklerin numaralandırılması haricinde, Şekil 1'de gösterilen tahtadan çok farklı değildir. Bu oldukça uygundur: bir kalemle yerleştirilen rasyonların yakınındaki bir devre şemasında, breadboard üzerindeki konumlarını, gelecekte gelecekte nereden geldiğini anlamak çok daha kolay olacaktır. (Bazen yarıya kadar monte edilen devre uzun bir süre uzanır ve daha önce yapılanlar unutulur.)

Şekil 2. Lehimsiz breadboard

Tahtanın uzun kenarlarında 5 parça halinde gruplandırılmış ve renkli çizgilerle gösterilen delikler vardır. Bunlar güç otobüsleri. Bazı kartlarda, bu beşleme zaten birbirine bağlıdır ve bazılarında yoktur. Nasıl bağlandıklarını bulmak için yeterli onları bir multimetre ile çal.

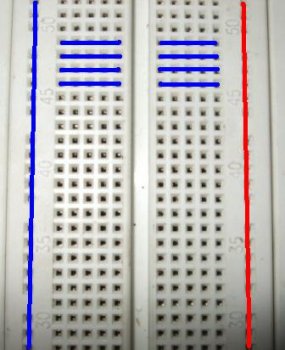

Güç otobüsleri arasında 5 parça halinde gruplanmış delikler vardır. Kartın içindeki bağlantıları Şekil 3'te gösterilmiştir.

Şekil 3. Cihaz lehimsiz çalışma tahtası

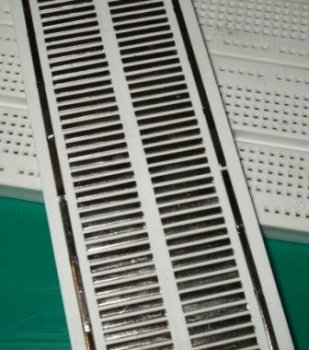

Şekil 4, kontakların tasarımını göstermektedir.

Şekil 4. Lehimsiz breadboard'un kontak tasarımı

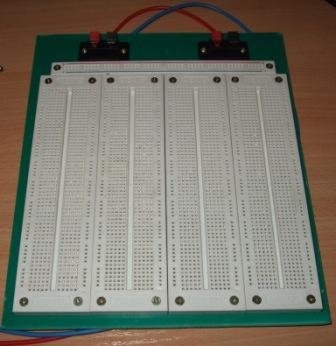

Breadboard'un yanlarında büyük tahtalar almanıza izin veren mandallar vardır. Böyle bir tahta Şekil 5'te gösterilmiştir.

Şekil 5. Büyük lehimsiz breadboard

Tahtanın alt yüzeyinde balmumu kağıt ile kapatılmış çift taraflı bant vardır. Bu kağıt soyulursa, bitmiş tahta herhangi bir yapının içine takılabilir. Gerçek bir PCB geliştirmek ve lehimlemek için yeterli zamanınız yoksa, bu mükemmel kabul edilebilir.

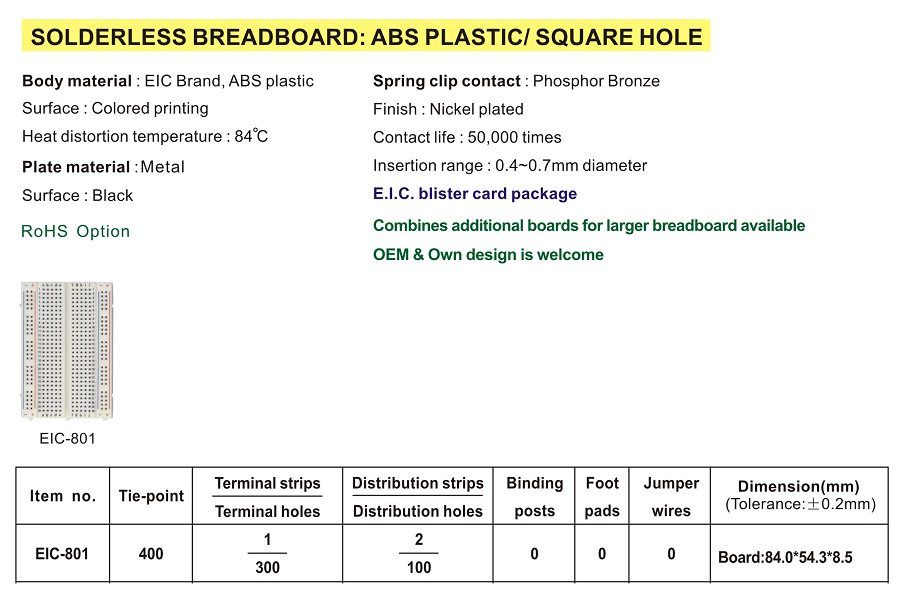

Şekil 6'da gösterilen ürün etiketi ile değerlendirilebileceği gibi, markalı lehimsiz levhaların güvenilirliği oldukça yüksektir.

Şekil 6. Lehimsiz breadboard üzerindeki ürün etiketi

Tabii ki, her şey İngilizce yazılmıştır, ancak yaklaşık olarak anlayabilirsiniz. En üst satırda, Çin şirketi EIC tarafından piyasaya sürülen bir ABS plastik kasada kare delikli lehimsiz bir breadboard'umuz olduğu belirtiliyor. Kartın yüzeyinde renkli baskı var, yani güç hatları ve delik numaralandırması.

Kart, 84'e kadar sıcaklıklarda çalışacak şekilde tasarlanmıştır ^hakkındaC. Kontaklar fosfor bronzdan yapılmıştır (iyi yay özelliklerine sahiptir) ve bir nikel tabakası ile kaplanmıştır. Kontakların dayanıklılığı 50.000 bağlantıdır, bu da birkaç yıl boyunca çalışmak için yeterlidir. Deliklere yerleştirilen parçaların ve iletkenlerin çapı 0,4 ... 0,7 mm arasındadır. (Teneke kutulardan ev yapımı teneke kutu temaslarını unutmayın).

Tahtadaki delik sayısı 400, tahtanın boyutları 84 * 54 mm'dir. Kart modeli EIC-801. Tahtanın boyutunu artırmak için ek kartlar eklemenizi sağlar.

Şekil 7, DIP paketlerindeki mikroçipler kullanılarak bir breadboard üzerine monte edilmiş bir devreyi göstermektedir.

Şekil 7. Breadboard'daki şema

Eski TV'lerden gelen kabloları bağlama

Bağlantı telleri de bazen kit şeklinde tahtalarla satılmaktadır. Bu tür tellerin herhangi bir nedenden dolayı fiyatı oldukça büyüktür, bu nedenle sadece uygun çaptaki bir montaj telinin parçalarını kullanabilir veya bu kabloları kendiniz yapabilirsiniz.

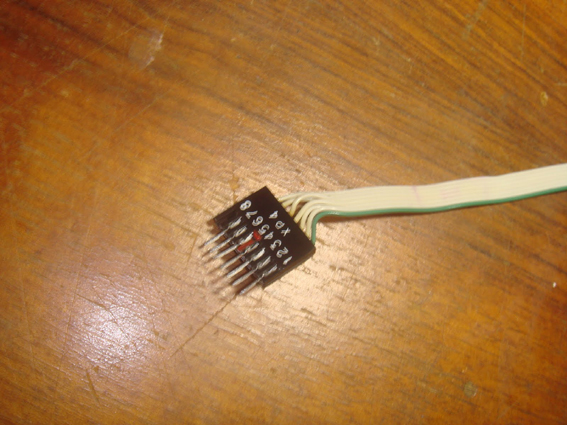

Bunu yapmanın en kolay yolu 3USTST serisinden düz bir kablo kullanmaktır. Plastik kutulardan pim temasları olduğunu hatırlıyor musunuz? Bu tür televizyonlar uzun süredir ahlaki ve fiziksel olarak eski gibi düzenli depolama alanlarına atıldı. Böyle bir döngü Şekil 8'de gösterilmiştir.

Şekil 8. Eski radyo cihazlarından geri döngü

Fotoğrafta gösterilen konektör ayrı kablolara ayrılmalı, aynı kontakları karşı uçlara lehimlemeli ve ısı büzüşmeli tüp ile yalıtmak. Muhtemelen hepsi bu süreci temsil eder, bu nedenle burada açıklanması gerekmez.

Burada, görünüyor ve lehimsiz breadboard'ların kullanımı hakkında söylenebilecek her şey. Ancak çok özenli bir okuyucu var: “Affedersiniz, neden SMD mikro devrelerinde prototipleme devreleri hakkında bir kelime söylenmiyor?” ve belki de haklı olacak. Sonuçta, onlar çok ince ve çok güçlü olmayan sonuçlarıyla, her şeyden önce elektrikle deneylerin kurbanı olacaklar.

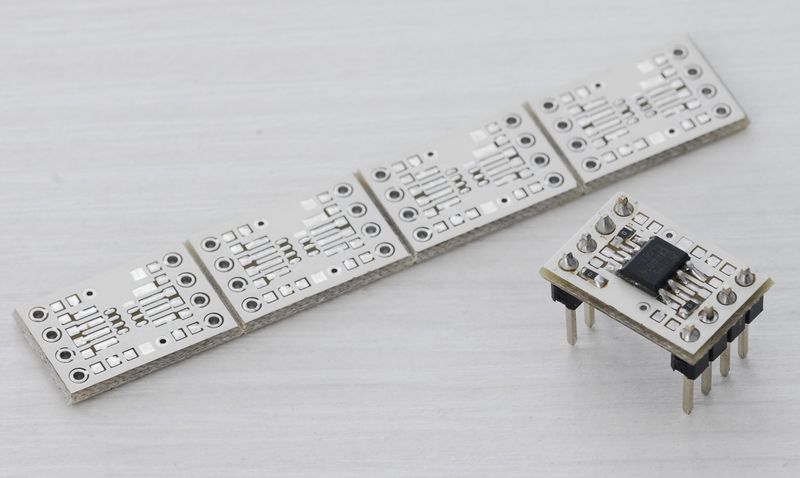

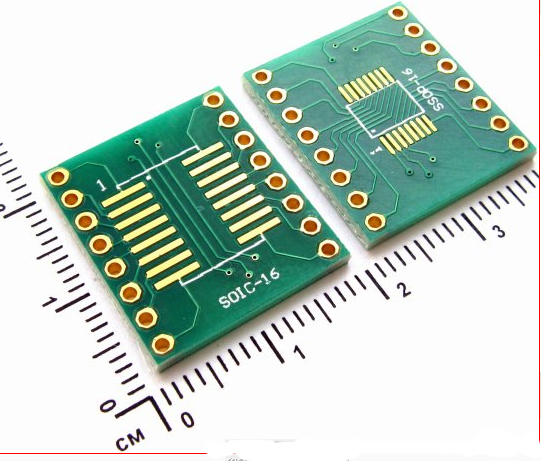

Bu tür bileşenlerle prototip oluşturmak için, SMD kasalarını DIP kasalarına dönüştüren adaptör kartları kullanılmalıdır. Bazı adaptör kartları Şekiller 9-10'da gösterilmiştir.

Resim 9

Şekil 10

Bir sonraki makalede, lehimsiz breadboard'ların kullanımıyla ilgili bazı sırları paylaşacağım.

Makalenin devamı: Lehimsiz Geliştirme Kartlarını Kullanmak için Yararlı İpuçları.
