Multimetre, DC voltaj ölçümü nasıl kullanılır
Kelime multimetre iki kelimeden oluşur: çoklu - çok ve sayaç - ölçümler, ölçüm cihazı. Bu tanımlar, multitran İngilizce-Rusça sözlüğünde bulunabilir ve bu nedenle, bir multimetrenin küçük bir kutuda “paketlenmiş” çok sayıda ölçüm cihazı olduğunu söyleyebiliriz. Tüm bu ölçüm cihazları elektrik devrelerindeki ölçümler için tasarlanmıştır ve Ohm yasasını hatırlamadan elektrik ölçümleri hakkında bir hikaye başlatmak affedilemez olacaktır.
Okul ders kitaplarında, Ohm'un bir devrenin bir bölümü için yasası şu şekilde yazılır: "Devredeki (I) akım, gerilim (U) ile doğru orantılıdır ve direnç (R) ile ters orantılıdır." Ciddi bir şekilde elektrikle uğraşan herkes bu ifadeyi Babamız olarak bilir. Ve sonra söyle, Ohm yasasını bilmeden - evde otur.
Ohm yasası matematiksel bir formül şeklinde yazılırsa, oldukça basit bir şekilde ortaya çıkacaktır: I = U / R.
Bu, Ohm'un zincirin bir bölümü için kanunu, kendimizi burada sınırlayacağız. Doğru sonuçları elde etmek için, Amper cinsinden akım değerleri, Volt cinsinden voltajlar ve Ohm cinsinden direnç formülün içine yerleştirilmelidir. İlk harfler büyük harftir, çünkü ölçüm birimleri bu yasaları keşfeden bilim adamlarının isimlerinden gelmiştir.
Doğru, örneğin kilo-ohm (1 KOhm = 1000 Ohm) cinsinden direnci değiştirmek yasaktır, o zaman akım miliamper cinsinden çıkacaktır (1 mA = 0.001 A). Düşük akım devrelerinde bu tür bir ikame sıklıkla kullanılır.
Şekil 1'de gösterilen en basit elektrik devresi bir voltaj kaynağı, bağlantı kabloları, devre kesici ve yükten oluşur. Ancak bu devre örneğinde, Ohm yasasında belirtilen her şeyi, enstrümanlar kullanarak ölçülebilen her şeyi, bir ampermetre, voltmetre ve ohmmetre bağlantısı ile tanışabilirsiniz.
Şekil 1. En basit elektrik devresi
Yürütmek akım ölçümleri, voltajlar ve direnç üç farklı cihaz gerekecektir: bir ampermetre, bir voltmetre ve bir ohmmetre. Bağlantı aygıtları Şekil 2'de gösterilmiştir.
Şekil 2. Ölçüm cihazlarını bir elektrik devresine bağlama
Bu rakamdan anlaşılıyor ki ampermetre yük ile seri olarak devre kesilmesine bağlanır, voltmetre devre bölümüne paralel bağlanır, ohmmetre de test bölümüne paraleldir, ancak besleme gerilimi kesilmeli veya bağlantısız bir parça kontrol edilmelidir. Tabii ki, R1, R2 dirençlerinin direncini devreden buharlaştırmadan direncini ölçebilirsiniz, sadece gücü kapatmayı unutmayın.
Ne yapmamalı veya multimetre yakmanın doğru yolları
Burada hemen birkaç yorum yapabilir, birkaç zor soru sorabilirsiniz. Bir voltmetre ve ampermetre takas ederseniz, karıştırırsanız ne olur?
Ampermetre yerine devre kesiciye dahil edilen voltmetre büyük olasılıkla herhangi bir özel sorun yaratmayacaktır: voltmetrenin büyük iç direnci, devre kesici açılmış gibi devrenin çalışmayı durduracağı bir seviyede akımı sınırlayacaktır.
Ampermetrenin, örneğin V1 yerine bir voltmetre yerine açılması başka bir konudur. Ampermetreden geçen akım, güç kaynağının sağlayabileceği maksimum değere ulaşacaktır, çünkü ampermetrenin dahili direnci çok küçüktür (normal ölçüm modunda, daha küçük daha iyi).
Durumunda galvanik hücre bu özellikle korkutucu değildir, çünkü akım pilin iç direnci ile sınırlandırılacaktır ve ampermetrenin ölçüm limiti oldukça büyüktür (10 veya daha fazla amper).
1.5V AA veya AAA boyutlu bir hücre bu şekilde test edilebilir.Eleman servis edilebilir ise, o zaman ampermetre en az 1A veya daha fazla bir akım gösterecektir, tahliye edilen elemanın akımı birkaç miliamperden fazla değildir veya hiç akım yoktur.
Ancak böyle bir öneri, aynı boyuttaki pilleri kontrol etmek için kesinlikle uygun değildir: piller gerçekten kısa devreleri sevmez ve hatta patlayabilir! Patlamaya ulaşmasa bile, böyle bir pili şarj etmek sorunlu olacaktır.
Ampermetre (akım ölçüm modunda multimetre) bir 220V prize "takılırsa", cihazın patlaması kaçınılmazdır. Direnç ölçüm modunda bir multimetre ile prizdeki voltajı ölçmeye çalışırsanız da aynı şey olur. İnanın bana, böyle birçok olay oldu. Bu nedenle, gerekli olmadığında, sadece ilgisiz olduğunda, çıkıştaki voltajı ölçmek gerekli değildir!
Kural olarak kabul edilmesi gereken bir yasa olarak kabul edilmesi gerekiyor. Peki, fark nedir, bu prizde kaç tane 210 veya 235V var? Gerçekten de, tüm modern elektronik ekipman, modern tarafından kolaylaştırılan çok geniş bir voltaj aralığında çalışır anahtarlama güç kaynakları.
Basit ölçümler için birçok cihaz
Şekil 2'de gösterilen elektrik devresi bir doğru akım kaynağı olan bir galvanik pil ile çalışır, bu nedenle ampermetre ve voltmetre DC devrelerinde ölçüm için tasarlanmalıdır. Böyle basit bir devreye bile alternatif akım (220V, devre kesici, ampul) güç verilirse, cihazlar alternatif akım gerektirir. Böyle basit bir şema ile bile bir sürü cihaza ihtiyacınız olduğu ortaya çıkıyor!
Bu basit devre, cihazları hafızaya bağlama yollarını yenilemek için gösterilmiştir. Akımları ve voltajları ölçme hakkında daha fazla ayrıntı makalede bulunabilir. "Elektrik devrelerinde ölçümler".
Bu kadar çok cihazdan kurtulmak çok basittir: tüm cihazları bir muhafazaya monte edin ve her biri için aynı ölçüm ok ucunu bağlamak için anahtarları kullanın. Bu tür cihazlar bir zamanlar kombinasyon veya avometreler - AmpereVoltOmmeter olarak adlandırıldı.
Bu cihazlar için başka bir isim, İngilizce testinden bir testçidir - doğrulama, test, çünkü bu tür cihazlarla ölçümlerin doğruluğu küçüktür. Kural olarak, bunlar 4. doğruluk sınıfının cihazlarıdır, yani. ölçüm hatası% 4'tür, bu da çoğu pratik amaç için yeterlidir.
Şu anda, ok test cihazları, sadece emekli değil, nadiren kullanılan, ancak bazı durumlarda, onlar olmadan yapamazlar. Ama çoğu, çoğunlukla eski uzmanlar, ok göstergeleri kullanmayı tercih ediyor. Peki, bu kimin alışkın olduğu. Yavaş yavaş, modern kombine bir enstrümana geldik - bir multimetre.
Modern dijital multimetre
Antika test cihazlarının aksine, multimetre dijital bir cihaz haline geldi ve Dijital Multimetre ambalaj kutusuna yazıldı. Bu, okumaların sayılar şeklinde gösterilmesi gerçeğinden değil, fark çalışma prensibinde yatmaktadır. Analogdan dijitale Dönüştürücü (ADC) kullanılarak ölçülen değer, voltaj, akım veya direnç, daha sonra dijital bir sıvı kristal ekranda görüntülenen bir dijital koda dönüştürülür.
Gerçek ölçüm sonuçlarına ek olarak, gösterge ek bilgiler gösterebilir: pil şarjının durumu (pili değiştirme zamanı geldiğinde, ekranda pilin yanıp sönen görüntüsü görünür) ve yüksek voltajların ölçülmesi hakkında bir uyarı. Küçük boyutları ve düşük fiyatları olan multimetreler, ölçüm doğruluğuna sahiptir ve bu da kullanıcılar arasında hak ettiği popülerliği sağlar.
Cihaz ile başa çıkmanın en kolay yolu ve cihazın elindeyken çalışması. Ancak, böyle bir olasılık olmadığından, cihazın görüntüsüne sahip bir resim oldukça uygundur. Bir fotoğraf çekmek ve açıklayıcı yazıtlar sağlamak yeterlidir. Benzer bir fotoğraf Şekil 3'te gösterilmektedir. (büyütmek için resmin üzerine tıklayın).

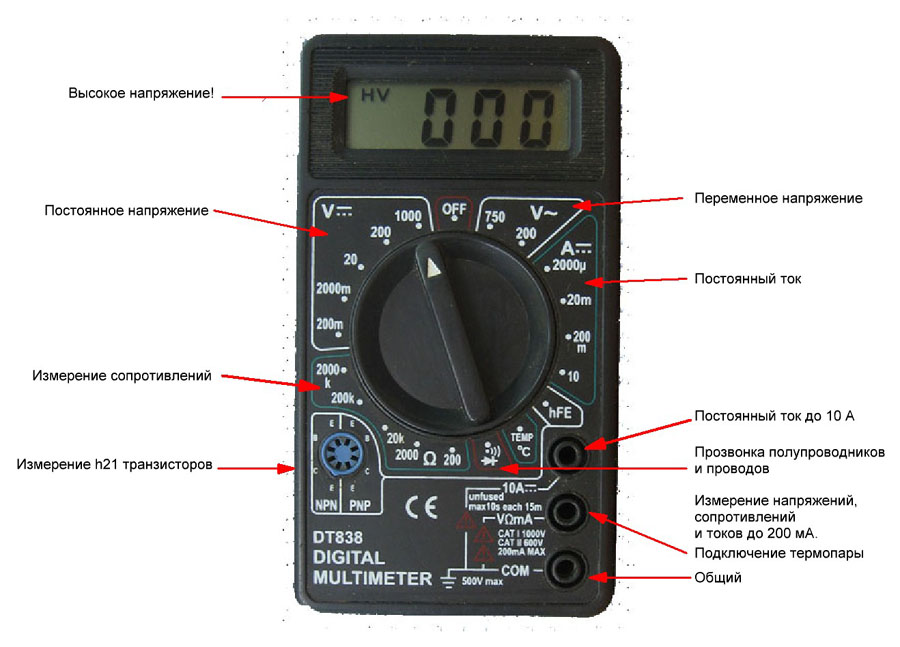

Şekil 3.Dijital multimetrenin görünümü D838
Neden ve kimin multimetreye ihtiyacı var?
D83X serisinin multimetreleri bir bütçe seçeneğidir - minimum maliyetle, çoğu elektrikçinin, elektronik mühendisinin ve sadece zaman zaman elektrikle iletişim kurması gereken çalışma modlarının tümü veya neredeyse tamamı vardır. Tabii ki, ek ölçüm sınırları ve çeşitli operasyonel kolaylıklara sahip daha pahalı modeller var.
Her şeyden önce, kapasitörlerin kapasitansını ve bobinlerin endüktansını ölçme yeteneğidir. Bazı multimetreler bir frekans ölçüm moduna bile sahiptir, ancak genellikle 20KHz'e kadar ses aralığının frekansları ile sınırlıdır. Bütçe seçeneği de dahil olmak üzere neredeyse tüm multimetreler, düşük güçlü transistörlerin kazancını ölçmek için bir moda sahiptir, ancak çok sık kullanılmazlar.
Ek seçenekler arasında ölçeğin arka ışığı (geceleri başka ölçümler nasıl yapılır?) Ve son ölçüm sonucunu kaydetme düğmesi bulunur. Böyle bir ezber, sonucun bir deftere veya önceden basılmış bir masaya yazılmasını mümkün kılar. Aslında çok kullanışlı bir özellik.
Şekil 3'te hoş bir ek olarak gösterilen DT838 multimetre bir sıcaklık ölçüm moduna sahiptir: bu modda multimetreyi açarsanız, dahili sıcaklık sensörünü kullanarak çalışma odasındaki sıcaklığı izleyebilirsiniz.
Cihaz tamamlandı harici termokupl birkaç yüz dereceye kadar sıcaklıkları ölçmenize izin veren K tipi, örneğin bir havya veya sıcak hava tabancasının sıcaklığı.
Örneğin, bir sıcaklık ölçer yerine DT832'nin benzer cihazlarında, yaklaşık 1 KHz'lik sabit bir frekansa sahip, örneğin ses frekans yükselteçlerini kontrol etmenizi sağlayan yerleşik bir dikdörtgen puls üreteci bulunur.
Geceleri multimetreyi kapatmayı unutmayın
Daha pahalı multimetrelerin doğal özelliklerinden bir diğeri otomatik kapanmadır: 15 dakika sonra cihaz kapanır. Daha fazla çalışma yalnızca güç düğmesine tekrar basılarak mümkündür.
D83x gibi cihazlarda kapatma, tek bir anahtar KAPALI konuma getirilerek yapılır (bkz. Şekil 3). Çok fazla taşınırsanız ve cihazı kapatmayı unutursanız, bir gece bırakın (bir nedenden dolayı bu en sık olur), o zaman pilin ertesi gün değiştirilmesi gerekecektir.
“Krona” pilinin maliyeti (eski yerli isim, şimdi sadece 6F22 tipi) ortalama kalitede küçük ve satın almak bir sorun değil. Ancak, yine de, 2014 için en son Radyo dergilerinden birinde, yani sayı 9'da, "Dijital bir multimetreye güç sağlamak için dönüştürücü" başlıklı bir makale çıktı.
Dönüştürücü tek bir AA boyutlu pille veya tek bir nikel kadmiyum pille çalışır. Burada basit bir devre, bir baskılı devre kartı ve montaj ve konfigürasyon teknikleri de verilmektedir. Makalenin sonunda, bu konuyla ilgili daha önceki yayınların bir listesi verilmiştir: ayrıca benzer şemalara sahip radyo dergileri.
Şekil 4. İthal “Krone”
Böyle bir tasarım, Sovyet genel kıtlığı sırasında, Kron pilini çok daha fazla "elde etmenin" imkansız olduğu durumlarda uygundu. Şimdi böyle bir dönüştürücü sadece “sanat sevgisi dışında” monte edilebilir.
Genel olarak, Radio dergisinin editörleri son yıllarda çok garip davrandılar: iyi, ilginç materyaller yayınlamak, yayınların kalitesini arttırmak yerine, onlar (editörler) dosya paylaşım hizmetlerini takip ediyor ve eserlerini telif hakkı koruma yasası markası altında ele alıyorlar.
Okuyucunun bunun dergiyle ilgili makalenin yazarının öznel görüşü olduğunu düşünmemesine izin verin: elektronik forumlarda, bu konuda çok daha kategorik olan birçok mantık bulabilirsiniz.
Multimetreyi incelemeye başlayalım
Genellikle böyle ifadeler duyarsınız: “Eh, açık veya kısa devre için bir elektro gitardan bir telin nasıl çalınacağını biliyorum. Başka bir şeye ihtiyacım yok. ”Bu tür ifadeleri daha küçük yapmak için, bir kez daha multimetrenin neyi ölçebileceğini anlamamıza yardımcı olacak Şekil 3'e dönelim.
Multimetrenin ön panelinde iki büyük detay hemen belirgindir: üstte bir sıvı kristal gösterge (ekran) ve ortada büyük bir yuvarlak kontrol düğmesi bulunur. Bu cihazda, aslında, sadece bir tane, başka kimse yok. Bu modda, çalışma modları ve ölçüm sınırları bu modlarda değiştirilir. Diğer markaların multimetreleri aynı görünüyor.
Seçilen ölçüm sınırını belirtmek için, sapın ekstrüde üçgenli bir eğimi vardır, bu da çalışırken çok uygun değildir. Bu üçgeni Şekil 3'te gösterildiği gibi beyaz boya ile doldurursanız, çok daha az hatalı kapanımlar olacaktır.
Ölçüm Modları
Az önce bahsedilen düğmeyi kullanarak ölçüm modlarından birini seçebilirsiniz. Dikkate alınan multimetre birkaç MOD sağlar:
-
DC gerilim ölçümü
-
AC voltaj ölçümü
-
DC akım ölçümü
-
Direnç ölçümü
-
Kablo ve yarı iletkenlerin kablolaması
-
Transistör Kazanç Ölçümü
-
Sıcaklık ölçümü
Her ölçüm modu, sıcaklığı, yarı iletken sürekliliğini ve transistör kazancını ölçmeye ek olarak, daha sonra açıklanacak olan ölçümlerin doğruluğunu önemli ölçüde artırabilen birkaç LIMITS'e bölünmüştür.
Pratik çalışmada, çoğu zaman sabit voltajları ölçmek ve kurulumun bütünlüğünü veya diyotların, transistörlerin, hatta bazen mikro devrelerin sağlığını belirlemek için “arama” modunu kullanmak gerekir. Bu nedenle, bu ölçümlerin yeterli ayrıntılarla açıklanması gerekecektir.
DC gerilim ölçümü
Elektronik ekipman sabit voltaj kaynakları ile çalışır. Bunlar piller, galvanik hücreler olabilir ve şebekeden güç aldıklarında, çeşitli devrelerin ve tasarımların güç kaynaklarıdır. Bu nedenle, elektronik ekipmanın onarım ve devreye alınmasında, çoğunlukla transistörlerin ve mikro devrelerin elektrotlarındaki sabit voltajları ölçmek ve çalışma modlarını doğru akım için kontrol etmek gerekir. DC voltajlarını ölçmek için bir multimetrenin nasıl kullanılacağı daha fazla açıklanmaktadır.
Şekil 3'te, çalışma türünün anahtarı sabit voltaj ölçüm moduna ve en yüksek limite kadar 1000V'a ayarlanmıştır. Aynı zamanda, ekranda yüksek voltaj tehlikesi hakkında bir uyarı gösterilir: HV - (yüksek voltaj - yüksek voltaj). Aynı uyarı 750V AC limitinde de görünecektir. Böylece, cihazın kendisi bu ölçüm aralığında hayatı tehdit eden voltajların mevcut olabileceği konusunda uyarır.
Ancak bu hiç gerekli değildir, çünkü bu sınırda, hiç de tehlikeli olmayan voltajları ölçmek mümkündür, örneğin, voltajın sadece 12V olduğu otomotiv kablo tesisatında veya sadece tek bir galvanik hücre. Doğru, ölçüm sonuçları çok doğru olmayacak. 20V sınırında ölçüm yaparken daha güvenilir sonuçlar elde edilecektir.
Dijital aletler nadir olduğunda, esas olarak “taşımak için iki kulplu” büyük laboratuar aletleriydi, neredeyse tüm ölçümler ok ölçülerle gerçekleştirildi. Ve sonra, oku ölçme sürecinde ölçeğin ilk üçte birinden daha düşük değilse, en doğru sonucun elde edileceği bir kural vardı, ortaya daha yakınsa daha iyidir. Örneğin, 5V voltajı 30V sınırında ölçülebilir, ancak 10V sınırını kullanırsanız sonuç daha doğru olacaktır.
Bu öneri, bir dijital multimetre ile çalışırken, yani. en uygun ölçüm sınırını seçin. Bu daha sonra tartışılacaktır.
DC gerilim ölçüm sınırları
DC gerilim ölçüm MODU'nda beş LİMİT vardır:
-
200m,
-
2000m,
-
20,
-
200,
-
1000.
200m'lik bir sınırda (bundan sonra, Şekil 3'teki cihazda yazıldığı gibi), daha basit bir şekilde, sadece 0.2V koymak için 200 milivolt'u aşmayan voltajları ölçmek mümkündür.
2000m limiti 2V'a kadar gerilimi ölçmenizi sağlar. Örneğin, bu bir galvanik hücrenin voltajını veya bir transistörün yayıcı devresindeki bir direnç üzerindeki voltaj düşüşünü ölçmenizi sağlar.
Aşağıdaki üç sınır harfsiz rakamlarla belirtilir: 20, 200, 1000. Bunlar Volt cinsinden ölçüm sınırlarının gerilimleridir. Ölçümlerin doğruluğu hakkında bilgi sahibi olmak, aşağıda gösterilen rakamları doğrulayabilir. AA boyutlu parmak tipi pil, ölçülen voltajın kaynağı olarak alındı, sadece ilk gelen şeydi, ancak ölçüm sonuçları oldukça net çıktı.
Farklı sınırlardaki ölçümler
Akü voltajının ilk ölçümü Şekil 5'te gösterildiği gibi 1000 sınırında gerçekleştirilmiştir. Önemsiz sıfırların tüm sınırlarda iptal edilmediğine dikkat edilmelidir.
Resim 5
Burada tam olarak 1B'yi ölçmek mümkün oldu, çünkü bu sınırın çözünürlüğü sadece 1B olduğundan, voltun onda biri basitçe gösterilmiyor, bu en az önemli işaretten sonra virgülün yokluğu ile gösteriliyor. Ölçülen voltaj örneğin 135.2V ise, 135V sonucunu görebiliyorduk.
Belki birisi şöyle diyecektir: “Düşünün, voltun onda biri!”. Evet, ikinci durumda, bu iki onda biri hiçbir rol oynamaz, ancak akü üzerindeki voltajı ölçerken, ölçüm sonucunun bu şekilde yuvarlanması kabul edilemez.
Gerçek şu ki, üzerindeki voltaj 1.2V'den az değilse, bir nikel kadmiyum veya metal hidrit pil şarj edilmiş olarak kabul edilir. Voltaj sadece 1V ise, bu pilin yeniden şarj edilmesi gerektiğini gösterir. Ama hiçbir şeyden suçlu olmasa da, kolun altına düşen oydu.
Voltaj ölçüm sınırını 200'e getirin. Ondalık bir nokta zaten görünür, ardından voltun onda biri görüntülenir. Ölçüm sonucu, Şekil 6'da görülebilen gerçeğe çok daha yakındır.
Şekil 6. Akü gerilimi 1,2 V
20 ölçüm sınırında, sonuç daha doğru olacaktır, bir voltun yüzde biri kadar, Şekil 7'ye bakın.
Şekil 7. Akü voltajı 1,22 V
Ve 2000m sınırında, sonuç milivolt olarak gösterilir, yani. 1/1000 volta kadar hassas (1 milivolt). Şekil 8'de gösterilmiştir.
Şekil 8. Akü voltajı 1.222 V
Bazı cihazların ölçüm limiti 2 (2 volt), o zaman sonuç 1.222V gibi görünecektir. Ondalık noktadan sonra üç basamak vardır, bu da 1 milivolt çözünürlüğe sahip ölçümlere izin verir.
200m sınırı, 0.2V'den yüksek olmayan voltajları ölçmenize izin verir ve söz konusu kasa (pil) uymuyor, sadece çok küçük. Cihaz yanmayabilir, ancak bu yapılmamalıdır. Genel olarak, böyle bir GOLDEN kuralı vardır: ölçülen voltajın (akım) büyüklüğü en azından yaklaşık olarak bilinmiyorsa, ölçümler en büyük ölçüm sınırından başlamalıdır!
Makalenin devamı:Voltaj, akım, multimetre ile direnç nasıl ölçülür, diyotları ve transistörleri kontrol eder
