DIY LED Garland Kontrol Cihazı
Basit bir LED çelenk kontrol devresinin tanımı.
Şimdi bir denetleyici ile bir Yeni Yıl çelenk satın almak sorun değil: satışta yeterli sayıda Çin yapımı yanıp sönen ışık var.
Görünüşe göre gitti, her şeyi satın aldı. Ancak çelenk kendi elleriyle yaratıldığında çok daha hoş olacak. Eski yılbaşı ağacı süsleri ile birlikte büyükanne ve büyükbabalardan miras kalan eski çelenkleri canlandırmaya yardımcı olacaktır.
Böyle bir kontrol cihazının (kontrolör, otomatik aydınlatma efektleri) montajı hiç de zor değildir. yeterli devre kartı yapmak ve birkaç ayrıntıyı lehimleyin.
Işık efektleri kontrol cihazlarının geliştirilmesinde üç alan vardır: mikrodenetleyici sistemleri, RPZU kullanan sistemler ve küçük bir entegrasyon derecesinde mantık mikro devreleri üzerindeki kontrol cihazları.
İlk iki sistemin en fazla sayıda etkiye sahip olduğuna şüphe yoktur ve mikrodenetleyici sistemleri devre tasarımında (sadece bir mikrodenetleyici ve çıkış anahtarları) daha da basittir, ancak bu tür cihazlar bir program yazmayı gerektirir. Ayrıca, bilgisayarda çalışan bir programcıya da ihtiyacınız vardır. Bu nedenle, bitmiş devreye göre monte edilen mantıksal devreler üzerindeki kontrolör, ilk ikisinden çok daha hızlı ve daha kolaydır.

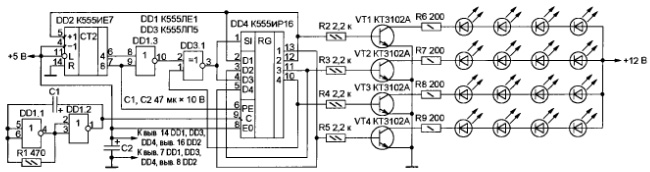

Şekil 1, dört LED ışığının çalışmasını kontrol eden basit bir kontrolörün şemasını göstermektedir.
Şekil 1. LED ışıkları için kontrolör (büyütmek için resmin üzerine tıklayın).
Devrenin basitliğine rağmen, kontrolör çeşitli aydınlatma efektleri uygular. Bunlar bir yönde ve başka bir şekilde çalışan ışıklar. Dahası, bir, iki veya üç çelenkten. Işıkları sırayla açın ve ters yönde kapatın. Bu etkilere ek olarak, kontrolör birkaç tane daha uygular. Makalede okunması değil, sadece görülmesi gerekiyor.
Her efekt otomatik olarak birkaç kez tekrarlanır, bundan sonra izleyici yorgunluğuna neden olmadan aşağıdaki resim gerçekleştirilir.
Devre hacim olarak büyük değildir ve sadece dört mikro devreden oluşur, bu nedenle montajı zor olmayacaktır.
Cihazın temeli, K555IR16 verilerinin paralel kaydı ile dört basamaklı bir kaydırma yazmacıdır. kaydırma yazmacının çalışması DD1, DD3 mantık elemanları ve K555IE7 tipi bir ikili sayaç DD4 tarafından kontrol edilir. Bir yönde "çalışan ışıklar", kayıt defterinde saklanan kodun basit bir şekilde kaydırılmasıyla elde edilir. Ters yönde, aynı etki yazmacıya çıkış kodlarını ve sonraki kaymalarını bir bit kadar paralel yazarak elde edilir.
DD1.1, DD1.2 elemanlarında kontrolörün ana osilatörünü yaptı. C1 kondansatörünün ve diyagramdaki R1 direncinin değerleri ile frekansı yaklaşık 3 ... 4 Hz'dir. Bu parçaların mezheplerini seçerek değiştirebilirsiniz. R1 yerine, bir buçuk kilo ohm içine değişken bir direnç koyabilirsiniz. Sonra frekansı manuel olarak belirli sınırlar içinde değiştirmek mümkün olacaktır.
Çelenk kontrolü, VT1 ... VT4 transistör anahtarları ile gerçekleştirilir. Şemada belirtilenlere ek olarak, KT315 veya KT815 gibi düşük veya orta güçlü ters iletkenlik transistörleri de uygundur.

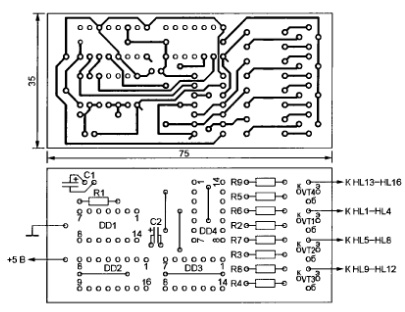

Yukarıda belirtildiği gibi, parça sayısı azdır. Bu nedenle, hepsi bir çizimi Şekil 2'de gösterilen bir tahtaya sığar.
Şekil 2. Devre kartı ve parçaların konumu (büyütmek için resmin üzerine tıklayın).
Bir tahta yaparken, DD2, DD3, DD4 mikro devrelerinin altında tel atlama telleri olmasına dikkat etmelisiniz. Mikro devreleri lehimlemeden önce takılmaları unutulmamalıdır. Yongaların kendileri, K155, KR1533 serisindeki fonksiyonel analoglarla veya İnternet'te bulunabilen yabancı analoglarla değiştirilebilir.
Her çelenk aynı renkteki LED'lerden monte edilir.Şimdi dört renk kullanmak mümkündür: kırmızı, yeşil, sarı ve mavi. Her çelenkdeki LED sayısını arttırmak gerekirse, o zaman bunları sağlayan voltaj artırılmalıdır, bizim durumumuzda her ek LED için yaklaşık iki volt oranında + 12V'dir. Gerilim, elbette, anahtar transistörler için izin verilen maksimum değeri aşmamalıdır. R6 ... R9 dirençlerinin direnci, LED'lerden geçen akım 20 ... 25 mA'yı aşmayacak şekilde seçilmelidir.
Bir güç kaynağı olarak, Çin adaptörünü + 12 V voltaj için kullanabilirsiniz, 7805 tipi entegre bir sabitleyici ile tamamlar. Mikro devreleri beslemek için + 5V voltaj elde etmek gerekir. Sadece dört devre olduğundan, stabilizatör radyatör olmadan çalışabilir.
LED'ler yerine, triyak anahtarlarıakkor lambaların çelenklerini kullanmak mümkün olacaktır. Bağlantı şeması “Yükün mikro devreler üzerindeki kontrol ünitesine nasıl bağlanacağı” makalesinde bulunabilir. Yapısal olarak, anahtarlar ayrı bir tahtada yürütülebilir ve tellerle kontrolöre bağlanabilir. Her iki kart da bir durumda yerleştirilmelidir.
Boris Aladyshkin
