Noel ışıkları nasıl
Yeni Yıl tatilleri her zaman beklenmedik bir şekilde gelir ve onlarla birlikte çok hoş bir sorun getirir. Öncelikle çocuklar için, yetişkinlerin masayı kurmaları, iyi müzik almaları ve giyinmeleri için bir Noel ağacı koyduğunuzdan emin olmak için hediyeler düşünmenin zamanı, böylece konuklar eğlenceli ve rahat olacaklar. Ve ağaca asılan ilk şey, elbette, Noel ağacı çelenkleridir. Kural olarak, diğer tüm oyuncaklar çelenklerin arkasına asılır. Daha sonra, eski ve modern olmak üzere çeşitli farklı Noel çelenklerinin cihazı hakkında konuşacağız.
Eski zamanlarda, elektrik olmadığında ve Yeni Yıl zaten kutlandığında, Noel ağacında özel Yeni Yıl mumları yakıldı. Bu dekorasyon çok yangın tehlikesi vardı. Ama bu zamanlar çoktan geçti, herkes elektrikli çelenk kullanmaya başladı.
Bunlar, bir el fenerinden veya bir radyo alıcısında seri olarak bağlanan bir skalanın arka ışığından sıradan küçük ampullerdi. Bu ampullerden çelenkler meraklıları tarafından çoğunlukla kendi elleriyle yapıldı. Tabii ki, nasıl kullanılacağını bilen, bir tel ve ampul alan bir havya aldılar ve bir süre sonra Noel çelenk zaten ağaçta asılıydı.
Biraz sonra Yılbaşı çelenkleri endüstriyel olarak üretilmeye başlandı. Lambalar ve çeşitli şekillerdeki renkli gölgeler için küçük boyutlu duylar kullanılmıştır. Bazen gölgeler şeffaf hale getirildi ve lambaların kendileri boyandı.
Yanıp sönen ışıklar ve flaşörler
Ama sakince parlayan Noel çelenkine bakmak bir şekilde mutsuz, ruhumun dönmesini istiyorum. Görünüşe göre, bu çelenk bir tür yanıp sönme ile kolaylaştırılmıştır. Genel olarak, yanıp sönen bir çelenk güzelliği ve hatta bir tür mucize veya sürpriz beklentisi ile çekicidir. Birkaç çelenk varsa, o zaman çeşitli ışık efektleri elde etmek mümkündür, örneğin ateş yakmak, gölge çalıştırmak, ikişer ikişer ve üçlüler ve diğer birçok ilginç efekt.
Bu tür tasarımlar radyo amatörleri tarafından geliştirildikten sonra, bu devreler kural olarak Kasım ayında amatör radyo dergilerinde yayınlandı. Ancak bu dergiler, sosyalist kötü yönetim koşulları altında neredeyse bir ay boyunca geç geldi, bu nedenle Yeni Yıl'a göre sadece geçen yılın flaşörü yapılabilir.
Bir element tabanı olarak, öncelikle K155 ve K561 ve çeşitleri olmak üzere küçük bir entegrasyon derecesinde mikro devreler kullanılmıştır. Örnek olarak, plana 2002'nin 11 numaralı "Radio" dergisinden alıntı yapabiliriz.
Bu dergide, yazar I. Potachin, çelenkleri aynı anda yönetmek için birkaç şema yayınladı. En ilginç şemaya "Müzik çelenkleri" denir.
Devrenin temeli, DD3 yongası ve VT4 ... VT7 transistörleri üzerindeki anahtarlar aracılığıyla dört LED çelenkini kontrol eden bir DD2 tipi K561IE16 sayacıdır. En ilginç şey, UMS8-01 müzikal synthesizer çipinin ana osilatör olarak kullanılmasıdır. Bu tür mikro devreler bir kez çocuk oyuncakları ve müzikal çağrıları seslendirmek için kullanıldı: sadece içinde kaydedilen melodileri çaldılar.
Bu devrede, çıkış ses sinyali sayacı saatlemek için de kullanılır. LED'lerin oluşturduğu resimlerin bu sesin arka planına karşı nasıl görüneceği tahmin edilebilir. Doğal olarak, müzik hoparlörden de duyulur.
Ayrıca aynı dergide, aynı makalede, aynı yazarın birkaç devresi daha yayınlandı, ancak zaten yanıp sönen LED'ler kullanıyor. İşte LED çelenklerin hesaplamaları.

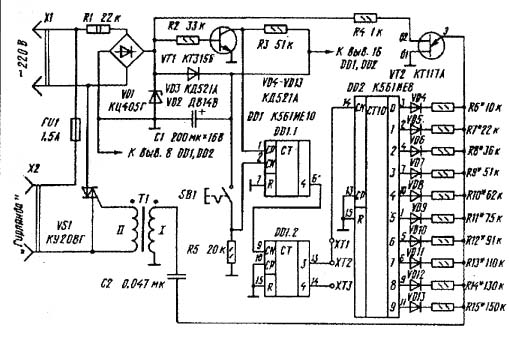

1995 tarihli "Radio" dergisinde, A. Chumakov tarafından "Garland için otomatik kontrol ünitesi" adı altında bir plan yayınlandı. Devre, garnitürün kontrol ünitesi tarafından belirtilen bir hızda alternatif yumuşak ateşleme ve sönümleme sağlar. Cihaz şeması Şekil 1'de gösterilmiştir.
Şekil 1. Garland için otomatik kontrol ünitesinin şeması
Yakından bakarsanız, devre bir KT117A çift bazlı transistör üzerinde yapılmış bir triyak güç regülatörünü temsil eder. Sadece kapasitörün şarj hızı, değişken bir direnç kullanarak manuel olarak değişmez, ancak bir sayaç - bir K561IE8 kod çözücü kullanarak tek tek dirençleri değiştirerek. Karşılaştırma için, Şekil 2, bir KT117 iki bazlı transistör kullanan bir faz güç regülatörünün bir diyagramını gösterir.
Resim 2Güç Fazı Devre Şeması
Yılbaşı çelenkinin mikrodenetleyici yönetimi
Mikrodenetleyiciler üzerindeki yapılar amatör radyo yaratıcılığında göründükçe, Noel flaşörleri veya saygıyla “ışık efektleri otomatları” olarak adlandırıldıkları için de geliştirilmeye başlandı. mikrodenetleyiciler üzerinde. En egzotik tasarım Radyo, No. 11, 2012, s.37 dergisinde A. Pakhomov'un “Bir cep telefonu bir Noel ağacı çelenkini kontrol ediyor” başlığı altında yayınlandı.
Tasarımın temeli, hatalı bir Çin çelenkinden bir tahta tarafından alındı. Yazar, doğrudan MK tarafından kontrol edilen çıktı aşamasının özgünlüğünden etkilendiğini yazıyor. K155 serisi mikro devreler, güçlü KU202 tristörler (sadece başkaları yoktu) üzerine inşa edilmiş yanıp sönen ışıkları hatırlıyor ve bir bütün olarak, böyle bir flaşöre bir Noel ağacı koyabilirsiniz.

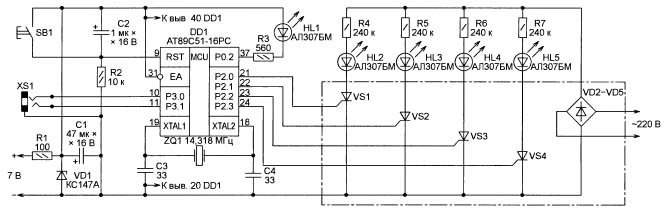

Ve burada arızalı karttaki denetleyiciyi değiştirmek, ışık efektleriyle bir program yazmak ve bazı kontrol paneliyle desteklemek yeterliydi. Bu uzaktan kumanda, boşta duran eski Siemens C60 telefonuydu. Mikrodenetleyici AT89C51 yönetici olarak kullanılmıştır. Bunun ne olduğu Şekil 3'te gösterilmiştir.
Şekil 3. Yeni Yıl çelenk için mikrodenetleyici kontrol şeması (büyütmek için resmin üzerine tıklayın)
Bu denetleyici zaten eski ve durdurulmuş olsa da, daha sonra Atmel tarafından piyasaya sürülen Intel'in en iyi gelişmelerinden biridir. Bu MK üzerindeki tasarımlar asla asılmaz, bekçi köpeğine ihtiyaç duymazlar. Komuta sistemi o kadar iyidir ki, MSC-51 ailesinin yeni modellerinin ortaya çıkmasına rağmen, hala değişmeden kalmaktadır.
Basit LED flaşör
A. Pakhomov'un aynı dergi "Radio" No. 11, 2012'de yayınlanan makalesinden biraz daha yüksek, I. Nechaev'in bir makalesi CFL detaylarından. Noel oyuncak için LED flaşör. " Devre üç renkli bir LED ve arızalı anakartlardan “çıkarılan” üç simetrik DB-3 dinistör üzerinde yapılır enerji tasarruflu lambalar.
Şekil 4. Basit bir LED Noel çelenk şeması
Üç renkli bir LED'in her kanalı, DB-3 üzerine monte edilen gevşeme jeneratörü tarafından kontrol edilir. Devrenin bir kanal örneği, örneğin kırmızı olarak çalışmasını düşünün.
C1 kondansatörü, R3 dirençinden R1, VD1 doğrultucusundan VS1 dynistorunun (32V) arıza voltajına yüklenir. Dinistör açılır açılmaz, C1 kondansatörü üç renkli LED, direnç R4 ve dinleyici VS1'in kırmızı elemanından boşaltılır. Ardından, döngü tekrar eder.
Üç renkli LED'in kırmızı, yeşil ve mavi unsurlarının kendi jeneratörleri vardır ve birbirlerinden bağımsız olarak çalışırlar. Aynı zamanda, her jeneratörün frekansı diğerinden farklıdır, bu nedenle flaşlar farklı bir süre ile meydana gelir. Tasarım şeffaf bir kutuya yerleştirilir ve örneğin bir Noel ağacı üstü olarak kullanılabilir. Devreye beyaz bir HL2 LED'i eklerseniz, beyaz bir arka plan üzerinde renk yanıp söner.
Eski veya yeni, iyi veya kötü, yerli amatör radyo hayranlarının tasarımları hakkında daha fazla açıklama verilebilir, ancak hepsi neredeyse tek kopya halinde yapılmıştır. Modern mağazalar, Çin'de üretilen elektroniklerle tamamen boğulmuş durumda. Yeni yıl çelenkleri ve Çinliler bile şimdi değersizler. İçinde neyin gizli olduğunu görelim.
Çin yeni yıl çelenk denetleyicisi
Dışarıdan, her şey çok basit görünüyor. Fişli bir güç kablosu içeren dört düğmeli küçük bir plastik kutu ve dört çelenk çıkar.Çelenk açtığınızda, hemen tüm aydınlatma efektlerini sırayla göstermeye başlarlar. Düğmenin altındaki altyazıların gösterdiği gibi, bu efektlerden 8 tanesi vardır. Tek bir düğmeye dokunarak doğrudan istediğiniz ışık görüntüsüne geçebilirsiniz.

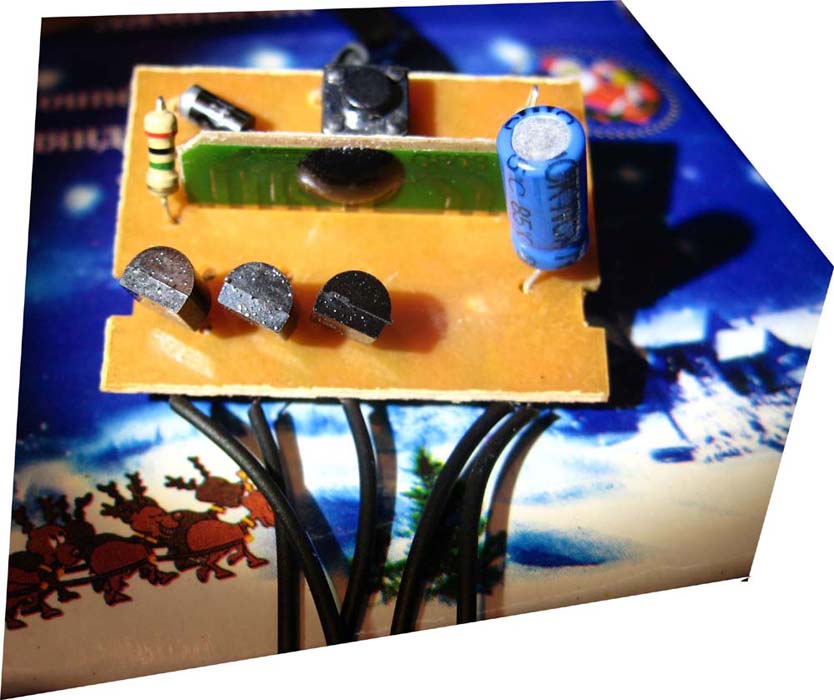

Kutuyu açarsanız, Şekil 5'te gösterildiği gibi içerideki her şey oldukça basittir.
Resim 5
Burada tüm detayları düşünebilirsiniz. Mikrodenetleyici, her zaman olduğu gibi, yanında bir kontrol düğmesi olan siyah bir bileşik damlası şeklinde yapılır, elektrolitik kapasitörtek bir diyot ve üç çıkış tristörü.
Tahtada dördüncü tristör için bir yer var ve lehimlerseniz, başka bir ek kanal alırsınız. Denetleyicide, bu kanal, kural olarak, yanıp söner. Sadece Çinli dostlarımız bir tristör kurtardı. Bu tür kontrol ünitelerini açmış olanlar, bazı kutulara sadece iki tristörün sızdırmazlığını sağlar. Ekonomi ekonomik olmalı! Hala Sovyet sloganımız.
Bu kadar küçük bir boyuta rağmen, PCR406 tristörleri 400V ters gerilime ve 0.8A ileri akıma sahiptir. Yükün maksimumun sadece% 25'ini kullandığını varsayarsak, 220V'luk bir voltajda 220 * 0.2 = 44 (W) gücünü değiştirebilirsiniz.

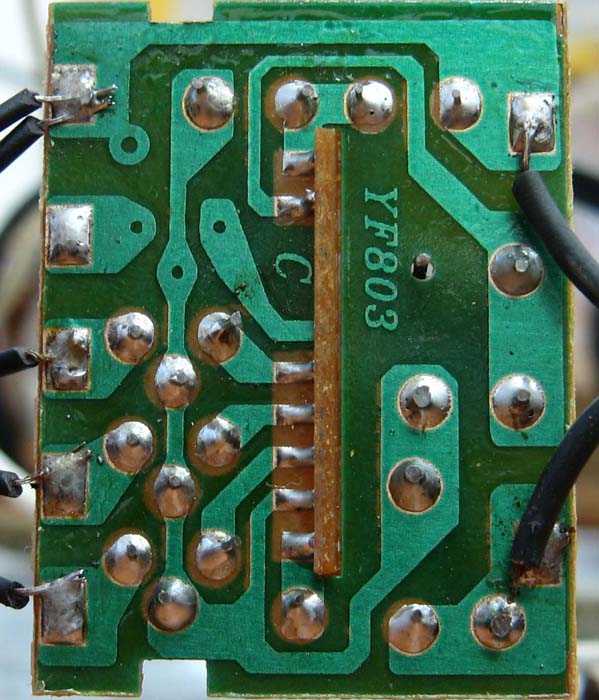

Şekil 6, tekrar tekrar yapılan bir devre şemasını çizebileceğiniz baskılı bir kablolamayı göstermektedir. Burada dördüncü tristörün deliklerini görebilirsiniz, sadece kurtarılmış olanı.
Resim 6

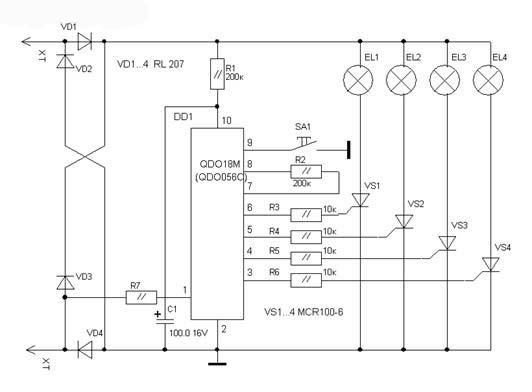

Tasarruf ayrıca diyot köprüsünü de etkiledi: dört diyot yerine, bu kartta sadece bir tane kullanılıyor. Ve diğer her şey Şekil 7'de gösterilen devreye karşılık gelir.
Resim 7
Şebeke gerilimi diyot köprüsü VD1 ... VD4 tarafından giderilir ve söndürme direnci R1 vasıtasıyla mikrodenetleyicinin 10. çıkışına beslenir. Rektifiye edilmiş voltajın dalgalanmasını düzeltmek için, buraya bir elektrolitik kapasitör C1 de bağlanır. Mikrodenetleyicinin mevcut tüketimi çok küçüktür, bu nedenle gelecekte dört diyotlu bir köprü yerine Çinliler bir tane yapmaya karar verdi.
Tüm devrenin güvenilirliğini bir bütün olarak artırmaya ilişkin küçük bir açıklama. C1 kondansatörüne paralel 9 ... 12 V stabilizasyon voltajına sahip bir Zener diyot lehimlenirse, mikrodenetleyici arızası veya sadece tristör patlaması olasılığı çok azalacaktır.
Mikrodenetleyicinin pim 1'ine doğrudan ağ kablosundan bağlanan R7 direnci özel dikkat gerektirir. Bu, gücü faz kontrol etmek için ağ ile senkronize etmek için yapılır. Çelenk lambaları yandığında veya söndüğünde tam olarak bu işe yarar.
Mikrodenetleyicinin sağ tarafında tristör kontrol çıkışları ve yukarıda açıklanan bir kontrol düğmesi vardır. Tristörler, MK'nin ilgili çıkışında yüksek bir seviyenin göründüğü anda açılır, ardından ilgili çelenk yanar.

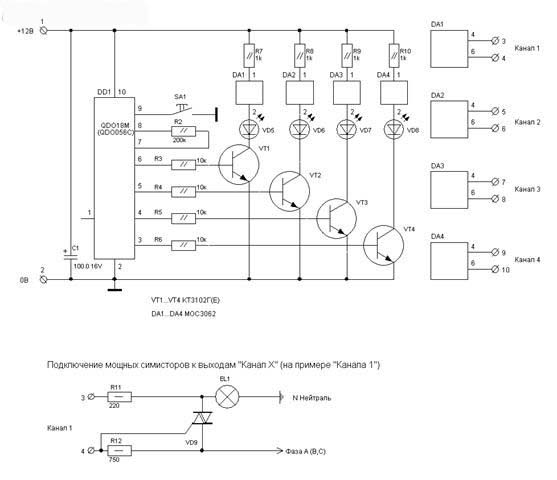

Bazen birkaç yüz watt ve üzeri yeni yüksek kaliteli çelenkler gereklidir. Bu durumda, dikkate alınan devre bir "beyin" olarak kullanılabilir, sadece güçlü triyak anahtarlarıyla takviye etmek yeterlidir. Bunun nasıl yapılacağı Şekil 8'de gösterilmiştir.
Şekil 8. Yeni yıl büyük güç çelenk şeması (büyütmek için resmin üzerine tıklayın)
Burada, MK'nin güç kaynağının, ağdan galvanik olarak izole edilmiş ayrı bir kaynaktan gerçekleştirildiğine dikkat etmelisiniz.
LED ışıklar
Aynı denetleyiciyi bir düğme, aynı tristörler ile kullanırlar, ancak ampuller yerine çelenkler üç veya dört renkte LED'lerden oluşur. Her çelenk, akım sınırlayıcı dirençlere sahip en az 20 LED içerir.
Dahası, böyle bir çelenk tasarımı sadece bir Çin gizemidir: çelenkin ilk yarısında, her LED'e bir direnç lehimlenir ve kalan on parça basitçe seri olarak bağlanır. Yine, hemen on direnç tasarrufu.
Bu tasarım görünüşe göre üretim teknolojisi ile açıklanabilir. Örneğin, bir hatta dirençlerle olan ilk yarıyı, diğer hatta dirençsiz olarak toplarlar.Sonra sadece iki yarıyı bire bağlamak yeterlidir. Ama bu sadece bir önsezi.
En azından Yılbaşı çelenkleri ile her şeyin sizin için uygun olması umulmaktadır. Bu nedenle, Noel ağacını süsleyin, festival masasını örtün, misafirleri davet edin, Yeni Yılı kutlayın. Yeni Yılınız Kutlu Olsun, yoldaşlar, arkadaşlar, baylar! Bunu daha çok seviyorsunuz.
Ayrıca bu konuya bakın:Çin Yeni Yılı çelenklerini tamir etmek için ipuçları
Boris Aladyshkin
