Mantık yongaları. Bölüm 10. Kişilerin sıçramadan nasıl kurtulurum
Tetikleyiciyi anahtar olarak kullanma
Makalenin önceki bölümlerinde D ve JK gibi tetikleyiciler açıklanmıştır. Burada, bu tetikleyicilerin sayma modunda çalışabileceğini hatırlamak uygun olacaktır. Bu, bir sonraki darbe saat girişine geldiğinde (her iki tetikleyici için de bu C girişidir), tetikleyicinin durumunun tersine değiştiği anlamına gelir.
Bu çalışma mantığı, bir masa lambasında olduğu gibi sıradan bir elektrik düğmesine çok benzer: basılı - tekrar basılı - kapalı. Dijital mikro devrelere dayalı cihazlarda, böyle bir düğmenin rolü çoğunlukla sayma modunda çalışan tetikleyiciler tarafından gerçekleştirilir. Sayma girişine yüksek seviyeli darbeler verilir ve tetikleyici çıkış sinyalleri yürütme devrelerini kontrol etmek için kullanılır.
Çok basit görünüyor. B girişine, basıldığında bu girişi ortak bir kabloya bağlayan bir düğme bağlarsanız, her basışta tetikleme durumu beklendiği gibi tersine değişir. Bunun böyle olmadığından emin olmak için, bu devreyi monte etmek ve düğmeye basmak yeterlidir: tetikleyici her seferinde doğru konuma monte edilmez, ancak birkaç düğmeye basıldıktan sonra daha sık kurulur.
Tetikleyici durum en iyi, makalenin önceki bölümlerinde tekrar tekrar açıklanan bir LED göstergesi kullanılarak veya sadece bir voltmetre kullanılarak kontrol edilir. Bu neden oluyor, tetik neden bu kadar dengesiz çalışıyor, sebebi nedir?
Kontak sıçrama nedir
Kontakların sıçramasının her şey için suçlandığı ortaya çıkıyor. Bu nedir? Herhangi bir kişi, hatta en iyi, hatta reed anahtarlarıHemen kapanmadıkları ortaya çıkıyor. Güvenilir bağlantıları, yaklaşık 1 milisaniye veya daha fazla süren bir dizi çarpışma ile engellenir. Yani, düğmeye basar ve yarım saniye basılı tutarsak, bu böyle bir sürenin sadece bir darbesinin oluştuğu anlamına gelmez. Görünüşünden önce birkaç on, hatta belki de yüzlerce dürtü gelir.
Tetiğin sayım girişine gelen bu tür her bir darbe, sayım modunda tetikleyicinin mantığına tamamen karşılık gelen yeni bir duruma geçer: tüm darbeler sayılır ve sonuç numaralarına karşılık gelir. Ve görev, tetikleme durumunu sadece bir kez değiştirmek için düğmeye bir kez basmaktır.
Benzer bir problem, mekanik kontak bir hız sensörü olduğunda, örneğin, transformatörleri sarmak için bir cihazda veya bir sıvı debimetresinde daha da belirgindir: her bir temas işlemi, elektronik sayacın durumunu beklendiği gibi değil rastgele bir sayı ile artırır. Sayaçlarla ilgili hikaye biraz sonra olacak, ama şimdilik, bunun tam olarak böyle olduğuna ve başka türlü olmadığına inan.
Kişilerin sıçramalarından nasıl kurtulurum
Çıkış yolu Şekil 1'de gösterilmiştir.
Şekil 1. RS tetikleyicisindeki darbeli biçimlendirici.
Kontak sıçramalarını ortadan kaldırmanın en kolay yolu, daha kesin olarak DD1.1 ve DD1.2 elemanlarında bir K155LA3 mantık çipi üzerine monte edilmiş olan zaten bilinen RS tetikleyicisidir. Doğrudan çıkmanın RS - tetikleyici bu sırasıyla pim 3'tür, ters çıkış pim 6'dır.
RS-tetiği mantık devrelerinin elemanlarından monte edildiğinde, böyle bir anlaşma yapılması gerekir. Tetikleyici bitmiş bir yonga ise, örneğin K155TV1 ise, doğrudan ve ters çıkışların konumu referans verileriyle belirtilir. Ancak, bu durumda bile, JK ve C girişleri kullanılmazsa ve mikro devre basitçe bir RS-tetikleyicisi olarak kullanılırsa, yukarıdaki anlaşma oldukça uygun olabilir. Örneğin, çipi tahtaya monte etmek için.Tabii ki, aynı zamanda RS girişleri de değiştirilir.
Şemada gösterilen anahtar konumunda, RS-tetikleyicisinin doğrudan çıktısında, seviye mantıksal bir birimdir ve tersine elbette mantıksal bir sıfırdır. DD2.1 sayma tetikleyicisinin durumu, güç açıldığında olduğu gibi kalır.
Gerekirse, SB2 düğmesi kullanılarak sıfırlanabilir. Güç açıldığında tetiği sıfırlamak için, R-girişi ve ortak kablo arasına 0,05 ... 0,1 μF dahilinde küçük bir kapasitör ve güç artı ile R - girişi arasında 1 ... 10 KOhm dirençli bir direnç bağlanır. Kondansatör R girişinde şarj oluncaya kadar kısa bir süre için bir mantık sıfır voltajı bulunur. Bu kısa sıfır darbesi tetiği sıfırlamak için yeterlidir. Cihazın çalışma koşullarına göre, açılışta tetiği tek bir duruma ayarlamak gerekirse, bu tür bir RC zinciri S girişine bağlanır. RC zinciri hakkındaki paragrafı lirik bir kazı olarak ele alacağız ve şimdi temasların sıçramasıyla savaşmaya devam ediyoruz.
SB1 düğmesine basıldığında sağ kontak pimi ortak tele kapatılır. Aynı zamanda, DD1.2 mikro devresinin 5. terminalinde bir dizi sıçrama darbesi görünecektir. Ancak en yavaş serilerin bile mikroçiplerinin performansı, mekanik kontakların hızından çok daha yüksektir. Ve bu nedenle, RS'nin ilk darbesi - tetik, sıfıra sıfırlanır, bu da ters çıkışta yüksek bir seviyeye karşılık gelir.
Bu anda, C girişinde DD2.1 tetikleyicisini LED HL2 kullanılarak gözlemlenebilen ters duruma geçiren pozitif bir voltaj düşüşü oluşur. Sonraki sıçrama darbeleri RS-tetikleyicisinin durumunu etkilemez, bu nedenle DD2.1 tetikleyicisinin durumu değişmeden kalır.
SB1 düğmesini bıraktığınızda, DD1.1 DD1.2 elemanlarındaki tetikleyici tek bir duruma geri döner. Bu anda, ters çıkışta (DD1.2'nin pimi 6) negatif bir voltaj düşüşü oluşur, bu da DD2.1 tetikleyicisinin durumunu değiştirmez. Sayma tetikleyicisini orijinal durumuna döndürmek için SB1 düğmesine tekrar basılması gerekir. Benzer bir cihazda aynı başarı ile çalışacak ve JK - tetikleyici.
Böyle bir şekillendirici tipik bir devredir ve açıkça ve hatasız çalışır. Tek dezavantajı, bir flip contact düğmesinin kullanılmasıdır. Aşağıda, tek bir kontaklı bir düğmeden çalışan benzer şekillendiriciler gösterilecektir.
Yanlış alarmları, anti-parazitleri ortadan kaldırmak için önlemler
Diyagramda, tetikleyici güç devresine monte edilmiş yeni bir parça - kapasitör C1 görebilirsiniz. Amacı nedir? Ana görevi, sadece tetikleyicilerin duyarlı olmadığı, aynı zamanda diğer tüm mikro devrelerin de olduğu parazitlere karşı korumaktır.
Montaj elemanlarına metal bir nesneyle dokunursanız, tetikleyicilerin durumunu istediğiniz gibi değiştirebilecek dürtü gürültüsü oluştururlar. Devredeki aynı parazit, bir tetikleyici bile kullanıldığında, özellikle de birkaç tane oluşturulduğunda oluşturulur. Bu parazit, güç veri yolları üzerinden bir yongadan diğerine iletilir ve ayrıca yanlış tetik anahtarlamaya neden olabilir.
Bunun güç otobüslerinde olmasını önlemek ve engelleme kapasitörleri takın. Uygulamada, 0.033 ... 0.068 uF kapasiteli bu kapasitörler, her iki veya üç mikro devre için bir kapasitör oranında kurulur. Bu kapasitörler, mikro devrelerin güç terminallerine mümkün olduğunca yakın monte edilir.
Mikroçiplerin yanlış tetiklenmesinin bir başka kaynağı, kullanılmayan giriş pimleri olabilir. Sahte girişim darbeleri, öncelikle bu tür sonuçlara yol açacaktır. Yanlış alarmlarla mücadele etmek için kullanılmayan giriş terminalleri, güç kaynağının pozitif veriyoluna 1 ... 10 KOhm dirençli dirençler aracılığıyla bağlanmalıdır. Ayrıca, şema kullanılmamışsa mantıksal elemanlar VE DEĞİL, girişleri ortak bir kabloya bağlanmalıdır, bu nedenle bu tür elemanların çıkışında mantıksal bir birim görünecek ve kullanılmayan tetik girişlerini bunlara bağlayacaktır.
Bir mikro devre için bir sinyal kaynağı olarak bir geçiş anahtarı veya düğmesi kullanılırsa, kontak açık ve yeterince uzun bir telin “havada asılı kalması” durumu tamamen kabul edilemezdir. Zaten böyle bir anten çok başarılı bir şekilde parazit alacaktır. Bu nedenle, bu tür iletkenler pozitif güç barasına 1 ... 10 KOhm dirençli bir direnç yoluyla bağlanmalıdır.
Bir çift kontak ile düğme sohbeti bastırma

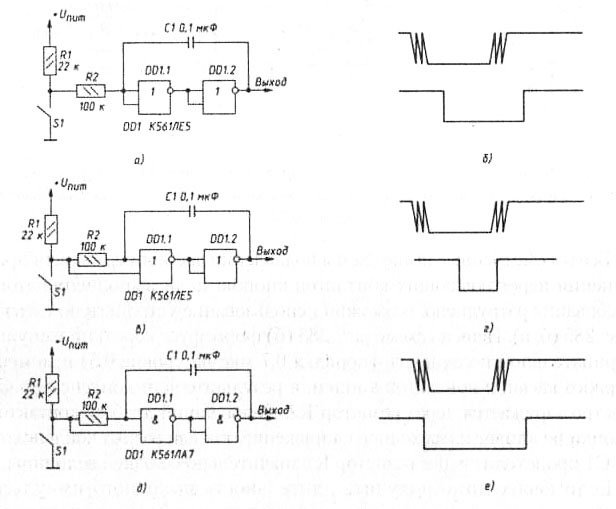

Bir çift kontaklı düğmeleri kullanmak çok daha basittir, bu yüzden rocker kontaklı düğmelerden daha sık kullanılırlar. Bu düğmelerin kontaktlarının gıcırtısını bastırmak için tasarlanmış birkaç devre Şekil 2'de gösterilmektedir.
Resim 2
Bu devrelerin çalışması, RC zincirleri kullanılarak oluşturulan zaman gecikmelerine dayanmaktadır. Şekil 2a, çalışmayı açmayı ve kapatmayı geciktiren bir devreyi gösterir, Şekil 2c'de sadece gecikmeli bir devre bulunur ve Şekil 2d'de gecikmeli kapanma ile bir devre gösterilir. Bu devreler, bu makalenin bir bölümünde zaten yazılmış olan tek vibratörlerdir. Şekil 2b, 2d, 2e zaman diyagramlarını göstermektedir.
Bu şekillendiricilerin CMOS yongalarına atıfta bulunan K561 serisinin yongaları üzerinde yapıldığını görmek kolaydır, bu nedenle dirençlerin ve kapasitörlerin değerleri bu tür yongalar için özel olarak belirtilir. Bu şekillendiriciler, K561, K564, K176 serisi ve benzerlerinin mikro devreleri üzerine kurulmuş devrelerde kullanılmalıdır.
Boris Aladyshkin
