Elektronik geçiş anahtarı
Koridor anahtarı eski elektrikçilere çok tanıdık geliyor. Şimdi böyle bir cihaz biraz unutuldu, bu yüzden eyleminin algoritması hakkında kısaca konuşmalısınız.
İçinde pencere olmayan bir koridorda bir oda bıraktığınızı düşünün. Kapının yanındaki anahtara tıklayın, koridordaki ışık yanar. Bu anahtar geleneksel olarak birinci olarak adlandırılır.
Koridorun karşı ucuna ulaştıktan sonra, sokağa çıkmadan önce, çıkış kapısının yanında bulunan ikinci anahtarla ışıkları kapatırsınız. Odada başka biri kalırsa, çıkarken ilk anahtarla ışığı da açabilir ve ikincinin yardımıyla kapatabilir. Koridordan caddeye girerken, ışık ikinci anahtarla açılır ve zaten odada birincisi tarafından kapatılır.
Tüm cihaza bir anahtar denilse de, üretimi iki değiştirme anahtarı gerektirecektir. Geleneksel anahtarlar burada çalışmaz. Böyle bir koridor anahtarının şeması Şekil 1'de gösterilmiştir.
Şekil 1. İki anahtarlı koridor anahtarı.
Şekilde görülebileceği gibi, devre oldukça basittir. Her iki S1 ve S2 anahtarı da şemada gösterildiği gibi üst veya alt olarak aynı kabloya kapatılırsa lamba yanar. Aksi takdirde, lamba kapalıdır.
Bir ışık kaynağını üç yerden kontrol etmek, mutlaka bir ampul değil, tavanın altında birkaç lamba olabilir, şema zaten farklıdır. Şekil 2'de gösterilmiştir.
Şekil 2. Üç anahtarlı koridor anahtarı.
İlk şema ile karşılaştırıldığında, bu şema biraz daha karmaşıktır. İçinde yeni bir eleman ortaya çıktı - iki anahtarlama kontak grubu içeren S3 anahtarı. Şemada gösterilen kontakların konumunda, lamba açılır, ancak tüketicinin kapalı olduğu konum genellikle belirtilir. Ancak böyle bir taslakla, mevcut yolu anahtarlar üzerinden izlemek daha kolaydır. Şimdi bunlardan herhangi biri şemada belirtilenin tersine aktarılırsa, lamba sönecektir.
Geçerli yolu, anahtarların konumu için diğer seçeneklerle izlemek için parmağınızı şemaya göre hareket ettirin ve zihinsel olarak mümkün olan tüm konumlara aktarın.
Tipik olarak, bu yöntem daha karmaşık şemalarla uğraşmanıza izin verir. Bu nedenle, devrenin çalışmasının uzun ve sıkıcı bir açıklaması burada verilmemiştir.
Bu şema aydınlatmayı üç yerden kontrol etmenizi sağlar. İki kapılı koridorda kullanılabilir. Tabii ki, bu durumda, gündüz veya gece olup olmadığını bile izleyen modern bir hareket sensörü kurmanın daha kolay olduğu iddia edilebilir. Bu nedenle, gün boyunca aydınlatma açılmaz. Ancak bazı durumlarda, böyle bir otomasyon yardımcı olmaz.
Odaya böyle bir üçlü anahtar takıldığını düşünün. Bir anahtar ön kapıda, diğeri masanın üstünde ve üçüncüsü yatağın yanında bulunur. Sonuçta, bir rüyada yan yana döndüğünüzde otomasyon ışığı açabilir. Otomasyona sahip olmayan bir devrenin gerekli olduğu daha birçok koşul bulabilirsiniz. Bu tür anahtarlar da denir burçve sadece koridorlar değil.
Teorik olarak böyle geçiş anahtarı çok sayıda anahtarla yapılabilir, ancak bu devreyi büyük ölçüde karmaşıklaştıracaktır, çok sayıda kontak grubuna sahip tüm anahtarlar gerekli olacaktır. Zaten sadece beş anahtar bile devreyi kurulum ve sadece çalışma prensiplerini anlamak için elverişsiz hale getirecektir.
Ve on, hatta yirmi odanın geçtiği koridor için böyle bir anahtar gerekiyorsa? Durum oldukça gerçek. Bu tür koridorlar il otellerinde, öğrenci ve fabrika yatakhanelerinde yeterlidir. Bu durumda ne yapmalı?
Elektronik burada kurtarmaya geliyor. Sonuçta böyle bir geçiş nasıl çalışır? Bir tuşa bastılar - ışık yanıyor ve başka bir tuşa basana kadar açık kalıyor. Böyle bir işlem algoritması, bir elektronik cihazın - bir tetikleyicinin çalışmasına benzer. Makaleler dizisindeki çeşitli tetikleyiciler hakkında daha fazla bilgi edinebilirsiniz “Mantık yongaları. Bölüm 8».
Sadece aynı tuşa basar ve basarsanız, ışık dönüşümlü olarak açılır ve kapanır. Bu mod, tetiğin sayma modunda çalışmasına benzer - her kontrol darbesinin ortaya çıkmasıyla, tetiğin durumu tersine değişir.
Bu durumda, her şeyden önce, bir tetikleyici kullanırken, tuşların sabitlenmemesi gerektiğine dikkat etmelisiniz: çan şeklindeki olanlar gibi yeterli düğme. Böyle bir düğmeyi bağlamak için, çok kalın olmayanlara değil, sadece iki kabloya ihtiyacınız olacaktır.
Ve bir düğmeye paralel olarak başka bir düğme bağlarsanız, iki düğmeli bir geçiş anahtarı alırsınız. Devre şemasındaki hiçbir şeyi değiştirmeden, beş, on veya daha fazla düğme bağlayabilirsiniz. K561TM2 tetikleyicisini kullanan devre Şekil 3'te gösterilmektedir.

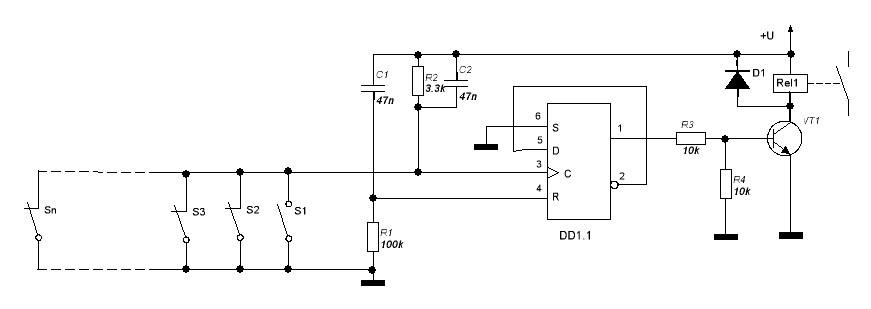

Şekil 3. K561TM2 tetikleyicisindeki geçiş anahtarı.
Tetik, sayma modunda etkinleştirilir. Bunu yapmak için, ters çıkışı D girişine bağlanır. Bu, C girişindeki her giriş darbesinin tetikleme durumunu tersine değiştirdiği standart bir eklemedir.
Giriş darbeleri S1 ... Sn düğmelerine basılarak elde edilir. R2C2 zinciri, temas sıçramasını ve tek bir puls oluşumunu bastırmak için tasarlanmıştır. Düğmeye basıldığında, C2 kondansatörü şarj edilir. Düğmeyi bıraktığınızda, kapasitör tetiğin C - girişinden boşalır ve bir giriş darbesi oluşturur. Bu, tüm anahtarın bir bütün olarak net çalışmasını sağlar.
T tetikleyici girişine bağlı R1C1 zinciri, ilk açılışta sıfırlama sağlar. Bu sıfırlama gerekli değilse, R girişi basitçe ortak bir güç kablosuna bağlanmalıdır. Basitçe “havada” bırakırsanız, tetikleyici bunu yüksek bir seviye olarak algılar ve daima sıfır durumunda olur. Tetiğin RS girişleri öncelikli olduğundan, tetikleme durumunun C girişine darbe beslemesi değişemez, tüm devre çalışmaz, engellenir.
Yükü kontrol eden bir çıkış katı, tetikleyicinin doğrudan çıkışına bağlanır. En basit ve en güvenilir seçenek, şemada gösterildiği gibi bir röle ve bir transistördür. Röle bobinine paralel olarak, amacı D1 rölesi kapatıldığında çıkış transistörünü kendi kendine indüksiyon voltajından korumak olan bir diyot D1 bağlanır.
Bir muhafazadaki K561TM2 yongası, biri kullanılmayan iki tetikleyici içerir. Bu nedenle, boşta bir tetikleyicinin giriş kontakları ortak bir kabloya bağlanmalıdır. Bunlar kontaklar 8, 9, 10 ve 11'dir. Böyle bir bağlantı, mikro devrenin statik elektriğin etkisi altında arızalanmasını önleyecektir. CMOS yapısının mikro devreleri için böyle bir bağlantı her zaman gereklidir. Besleme gerilimi + 12V, mikro devrenin 14. çıkışına uygulanmalı ve 7. çıkış ortak bir güç kablosuna bağlanmalıdır.
Bir transistör VT1 olarak, KT815G, diyot D1 tip 1N4007'yi uygulayabilirsiniz. Röle, 12V bobin ile küçük boyutludur. Kontakların çalışma akımı, başka bir yük olmasına rağmen, lambanın gücüne bağlı olarak seçilir. TIANBO veya benzeri gibi ithal röleleri kullanmak en iyisidir.
Güç kaynağı Şekil 4'te gösterilmiştir.
Şekil 4. Güç kaynağı.
Güç kaynağı, 12 V çıkış sabit voltajı sağlayan entegre bir dengeleyici 7812 kullanılarak bir transformatör devresine göre yapılır. Bir ağ trafosu olarak, ikincil voltajı 14 ... 17V olan 5 ... 10 W'dan fazla olmayan bir transformatör kullanılır. Br1 diyot köprüsü, KTs407 tipi olarak kullanılabilir veya şu anda çok yaygın olan 1N4007 diyotlardan monte edilebilir.
JAMICON veya benzeri gibi ithal elektrolitik kapasitörler. Artık satın almak da yerli parçalara göre daha kolay.7812 dengeleyicinin kısa devrelere karşı dahili koruması olmasına rağmen, cihazı açmadan önce kurulumun doğru olduğundan emin olmak gerekir. Bu kural asla unutulmamalıdır.
Belirtilen şemaya göre yapılan güç kaynağı, bu cihazın kiler ve kiler gibi nemli odalarda kullanılmasına izin veren aydınlatma ağından galvanik izolasyon sağlar. Böyle bir gereklilik yoksa, güç kaynağı, Şekil 5'te gösterilene benzer, trafosuz bir devre kullanılarak monte edilebilir.
Şekil 5. Transformatörsüz güç kaynağı.
Bu şema, bazı durumlarda oldukça kullanışlı ve pratik olan bir transformatör kullanımını bırakmanıza izin verir. Gerçek düğmeler ve bir bütün olarak tüm tasarım, aydınlatma ağı ile galvanik bir bağlantıya sahip olacak. Bu unutulmamalı ve güvenlik talimatlarına uyulmalıdır.
Balast direnci R3 aracılığıyla rektifiye edilmiş şebeke voltajı Zener diyot VD1'e beslenir ve 12V ile sınırlıdır. Gerilim dalgalanması, elektrolitik kapasitör C1 ile düzeltilir. Yük, transistör VT1 tarafından açılır. Bu durumda, direnç R4, Şekil 3'te gösterildiği gibi tetiğin (pim 1) doğrudan çıkışına bağlanır.
Servis verilebilen parçalardan monte edilen devre ayar gerektirmez, hemen çalışmaya başlar.
Boris Aladyshkin
