Tasarruf Kutusunu kullanarak evde reaktif enerji telafisi seçenekleri

Enerji tasarrufu için ev aletleri satış hileleri

İnternette ve hatta devlet televizyon kanallarında bir televizyon mağazası aracılığıyla müdahaleci reklamlar, halka sürekli olarak elektronik endüstrisinin "yeni ürünleri" şeklinde enerji tasarrufu için bir cihaz sunmaktadır. Emekliler toplam maliyetin% 50'sini almaktadır.

“Tasarruf Kutusu” sunulan cihazlardan birinin adıdır. Makalede daha önce yazılmışlar. "Enerji tasarruf cihazları: efsane mi gerçek mi?". Belirli bir model örneğindeki konuyu daha ayrıntılı olarak açıklamaya devam etme zamanı:

• reaktans nedir;

• aktif ve reaktif güç nasıl oluşturulur;

• reaktif güç telafisinin nasıl gerçekleştirildiği;

• hangi reaktif güç kompansatörleri ve enerji tasarrufu için bir cihaz temelinde.

Böyle bir cihaz satın alan kişiler postada güzel bir kutu içeren bir paket alacaktır. İçeride, ön tarafta iki LED ve sokete montaj için bir fiş olan arkadan zarif bir plastik kasa var.

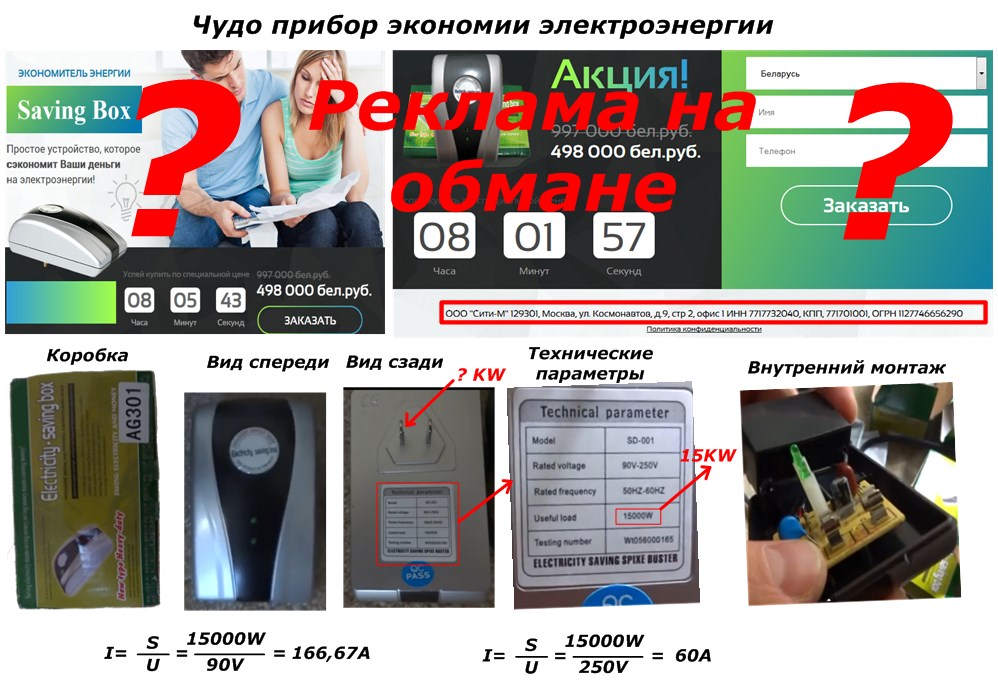

Enerji tasarrufu için bir mucize cihazı (büyütmek için resmin üzerine tıklayın):

Ekteki fotoğraf, üretici tarafından beyan edilen özellikleri göstermektedir: 90 ila 250 V'luk bir voltajda 15.000 watt Şebeke, bunları aşağıdaki formüllere göre bir elektrikçi pratisyeni açısından değerlendirecektir.

Belirtilen en düşük voltajda, böyle bir cihaz kendi başına ve 250 V - 60 A'da 166.67 A akım geçmelidir. Elde edilen hesaplamaları AC kaynak makinelerinin yükleriyle karşılaştıralım.

5 mm çapında çelik elektrotlar için kaynak akımı 150 ÷ ​​220 amperdir ve 1,6 mm kalınlık için yeterlidir - 35 ÷ 60 A. Bu öneriler bir elektrikli kaynak makinesinin herhangi bir el kitabındadır.

5 mm elektrotlarla pişirilen kaynak makinesinin ağırlığını ve boyutlarını hatırlayın. Cep telefonu şarj cihazının boyutu olan plastik bir kutu ile karşılaştırın. 5 mm çelik elektrotların neden 150 A'lık bir akımdan eridiğini düşünün, ancak bu “cihazın” fiş kontakları sağlam kalır ve apartmandaki tüm kablolar?

Bu tutarsızlığın nedenini anlamak için, elektroniğin "iç kısımlarını" göstererek davayı açmak zorunda kaldım. Orada, LED'leri ve sigortayı aydınlatmak için panoya ek olarak, aksesuarlar için başka bir plastik kutu var.

Uyarı! Bu şemada, enerji tasarrufu veya telafi için bir cihaz yoktur.

Bu bir aldatmaca mı? Elektrik mühendisliğinin temellerini ve enerji işletmelerinde çalışan elektrik için mevcut endüstriyel kompansatörleri anlamaya çalışalım.

Güç Kaynağı Prensipleri

Dairenin güç kaynağı ağının küçük bir analogu olarak, elektrik tüketicilerini alternatif bir voltaj üreticisine bağlamak için tipik bir plan düşünün. Açıklık için endüktans, kapasitans ve aktif yük özellikleri gösterilmiştir. trafo sarımı, kondansatör ve TEN. Mevcut döngünün tamamından tek bir I değeri geçtiğinde sabit bir durumda çalıştıklarını varsayıyoruz.

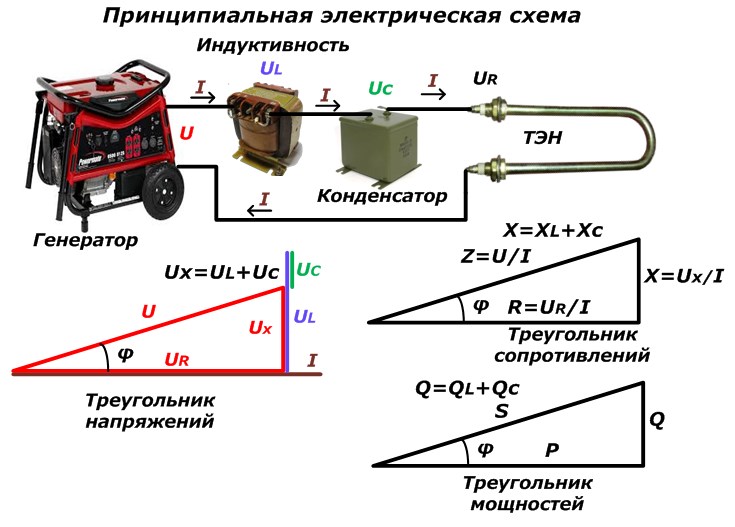

Bağlantı şeması (büyütmek için resmin üzerine tıklayın):

Burada, U voltajı olan bir jeneratörün enerjisi, bileşenleri tarafından aşağıdakilere dağıtılır:

• endüktans bobini UL;

• kapasitör plakaları UC;

• direnç TEN UR.

Göz önünde bulundurulan miktarları bir vektör formunda temsil edip kutupsal koordinat sisteminde geometrik eklemelerini gerçekleştirirsek, aktif bileşen UR'nin büyüklüğünün mevcut vektörle çakıştığı sıradan bir gerilim üçgeni elde ederiz.

UX, endüktans UL ve kapasitör plakaları UС boyunca voltaj düşüşleri eklenerek oluşturulur. Dahası, bu eylem yönlerini dikkate alır.

Sonuç olarak, jeneratör U'nun voltaj vektörünün, akım I yönünden from açısıyla saptığı ortaya çıktı.

Bir kez daha, devre I'deki akımın değişmediğine dikkat edin, tüm alanlarda aynıdır. Bu nedenle, stres üçgeni bileşenlerini I değerine böleriz. Ohm yasasına göre direnç üçgenini elde ederiz.

Endüktans XL ve XC kapasitansının toplam direncine genellikle "reaktans" X denir. Jeneratörün terminallerine uygulanan Z devremizin empedansı, ısıtma elemanının R aktif direncinin ve X reaktans değerinin toplamından oluşur.

Bir başka eylem gerçekleştirelim - gerilim üçgeni vektörlerini I ile çarpalım. Dönüşümlerin bir sonucu olarak, güç üçgeni oluşur. Aktif ve reaktif güç Uygulanan tam değeri yaratır. Jeneratör S tarafından üretilen toplam enerji aktif P ve reaktif Q bileşenlerine harcanır.

Aktif kısım tüketiciler tarafından tüketilir ve reaktif manyetik ve elektriksel dönüşümler sırasında salınır. Kapasitif ve endüktif kapasiteler tüketiciler tarafından kullanılmaz, ancak akım iletkenlerini jeneratörlere yükler.

Uyarı! 3 dikdörtgen üçgenin hepsinde, kenarlar arasındaki oranlar korunur ve φ açısı değişmez.

Şimdi reaktif enerjinin nasıl göründüğünü ve ev sayaçlarının neden dikkate almadığını anlayacağız.

Endüstride reaktif güç telafisi nedir?

Ülkenin enerji sektöründe ve daha doğrusu - bütün bir kıtanın devletlerinde, çok sayıda jeneratör elektrik üretimi ile uğraşmaktadır. Bunlar arasında hem hevesli zanaatkarlar tarafından hem de ev yapımı tasarımlar ve hidroelektrik santrallerinin ve nükleer santrallerin güçlü endüstriyel tesisleri bulunmaktadır.

Enerjilerinin tamamı, en uzak mesafelerdeki en karmaşık teknolojiler ve ulaşım yolları ile toplanmakta, dönüştürülmekte ve son tüketiciye dağıtılmaktadır. Bu iletim yöntemiyle, bir elektrik akımı, transformatör / ototransformer sargıları, reaktörler, baskılayıcılar ve bir endüktif yük oluşturan diğer cihazlar şeklinde çok sayıda endüktanstan geçer.

Hava telleri ve özellikle kablolar devrede kapasitif bir bileşen oluşturur. Değeri çeşitli kapasitör üniteleri tarafından eklenir. Akımın içinden geçtiği tellerin metali aktif bir dirence sahiptir.

Böylece, en karmaşık enerji sistemi bir jeneratör, endüktans, aktif yük ve kapasitanstan incelediğimiz devreye basitleştirilebilir. Sadece üç aşamada birleştirilmesi gerekir.

Enerjinin görevi tüketicilere yüksek kaliteli elektrik sağlamaktır. Nihai nesneye ilişkin olarak, giriş paneline 220/380 V voltaj, parazit ve reaktif bileşenler olmadan 50 Hz frekans ile elektrik gücü tedarik edilmesi anlamına gelir. Bu değerlerin tüm sapmaları GOST gereklilikleriyle sınırlıdır.

Bu durumda, tüketici, ilave kayıplar yaratan reaktif Q bileşeni ile ilgilenmez, fakat faydalı işler yapan aktif güç P'yi elde etmekle ilgilenir. Elektriğin kalitesini karakterize etmek için P açısının kosinüsünün kullanıldığı uygulanan S enerjisine boyutsuz oranını kullanın. Aktif güç P, tüm ev elektrik sayaçlarını dikkate alır.

Elektrik gücü için dengeleme cihazları, tüketiciler arasındaki dağıtım için elektriği normalleştirir, reaktif bileşenleri normale düşürür. Aynı zamanda, frekans gürültüsünün giderildiği, devre geçişi sırasında geçici etkilerin etkileri yumuşatıldığı, frekans normalleştirildiği sinüzoidal fazların “eşitlenmesi” gerçekleştirilir.

Endüstriyel reaktif güç dengeleyicileri, şalt tesislerinin önündeki trafo merkezlerinin girişlerinden sonra kurulur: elektrik tesisatının tam gücü bunlardan geçirilir.Örnek olarak, 10 kV'luk bir ağda bir trafo merkezinin tek hatlı bir elektrik şemasının bir parçasına bakın, burada kompansatör AT'den akım alır ve sadece işlendikten sonra elektrik alır ve enerji kaynakları ve bağlantı telleri üzerindeki yük azalır.

10 kV'luk bir ağda elektrik için endüstriyel kompansatörler:

Bir anlığına “Tasarruf Kutusu” na dönelim ve bir soru soralım: metrenin önündeki dairenin girişinde değil, son çıkışta bulunduğunda gücü nasıl telafi edebilir?

Fotoğrafa, endüstriyel kompansatörlerin ne kadar etkileyici göründüğüne bakın. Oluşturulabilir ve farklı bir eleman tabanı üzerinde çalışabilirler. İşlevleri:

• güç akışlarından ekipmanın yüksek hızda boşaltılması ve enerji kayıplarının azaltılması ile reaktif bileşenin düzgün düzenlenmesi;

• voltaj stabilizasyonu;

• planın dinamik ve istatistiksel istikrarının artırılması.

Bu görevlerin yerine getirilmesi, güç kaynağının güvenilirliğini sağlar ve sıcaklık koşullarını normalleştirerek akım uçlarının tasarım maliyetini azaltır.

Bir apartmanda reaktif güç telafisi nedir?

Elektrikli ev aletleri de endüktif, kapasitif ve aktif dirence sahiptir. Onlar için, reaktif bileşenlerin bulunduğu yukarıdaki üçgenlerin tüm oranları geçerlidir.

Sadece, ağa zaten bağlanmış olan yükün üzerinden akımın geçişi sırasında (sayaç tarafından dikkate alınır) oluşturuldukları anlaşılmalıdır. Üretilen endüktif ve kapasitif voltajlar aynı dairede karşılık gelen reaktif güç bileşenlerini oluşturur, ayrıca kabloları yükler.

Değerleri eski indüksiyon metreyi dikkate almaz. Ancak bazı statik muhasebe modelleri bunu düzeltebilir. Bu, çok sayıda elektrik motorunun çalışması sırasında mevcut yükler ve yalıtım üzerindeki termal etkilerle durumu daha doğru bir şekilde analiz etmenizi sağlar. Ev aletleri tarafından oluşturulan kapasitif voltaj, reaktif enerjisi ve sayaçları genellikle göstermediği gibi çok küçüktür.

Bu durumda reaktif bileşenin telafisi, endüktif gücü “söndüren” kondansatör ünitelerinin bağlanmasından oluşur. Sadece belirli bir süre için doğru zamanda bağlanmalı ve kendi anahtarlama kontaklarına sahip olmalıdırlar.

Bu tür reaktif güç dengeleyicileri önemlidir ve genellikle bir dizi otomasyonla çalışan üretim amaçları için daha uygundur. Aktif güç tüketimini azaltmazlar, elektrik ödemelerini azaltamazlar.

Reklamı yapılan Tasarruf Kutusu mucize cihazı ve diğer benzer cihazların benzer tasarımlarla hiçbir ilgisi yoktur. Enerji tasarrufu sağlayan bir cihaz olarak çalışamaz.

Sonuç

Üretici tarafından beyan edilen Tasarruf Kutusunun yetenekleri ve teknik özellikleri doğru değildir, aldatmaya dayalı reklam için kullanılırlar.

Tüketici koruma toplumunun ve kolluk kuvvetlerinin, en azından devlet bilgi kanalları aracılığıyla, ülkede düşük kaliteli ürünlerin satışını durdurmak için önlemler alması uzun zamandır olmuştur.

Dairede tüketilen aktif ve reaktif güç, makalede ana hatları verilen basit öneriler izlenerek azaltılabilir: “Bir apartman dairesinde ve özel bir evde elektrik tasarrufu nasıl”.
