Devre kesici tasarımlarının karşılaştırılması

Müşterilerini yüksek kaliteli elektrikli ekipmanlarla donatmak için, elektrikçiler hangi şirketlerin hangi devre kesicilerin tercih edilmesi gerektiğini bilmelidir. Ve makinenin kalitesi hakkında bir sonuç çıkarmak için, operasyonel arızaları izlemek ve tasarımlarını bilmek önemlidir.

Bunun için üç farklı şirketin otomatik makine tasarımları karşılaştırıldı: ABB (Almanya), IEK (Rusya) ve E.NEXT (Çin).

Yapısal olarak, üç makinenin hepsi çok benzerdi ve gerekli tüm elementlere sahipti: bir ark odası, bimetalik plaka, bir bobin. Sadece yakından bakarak farkı görmek mümkün oldu.

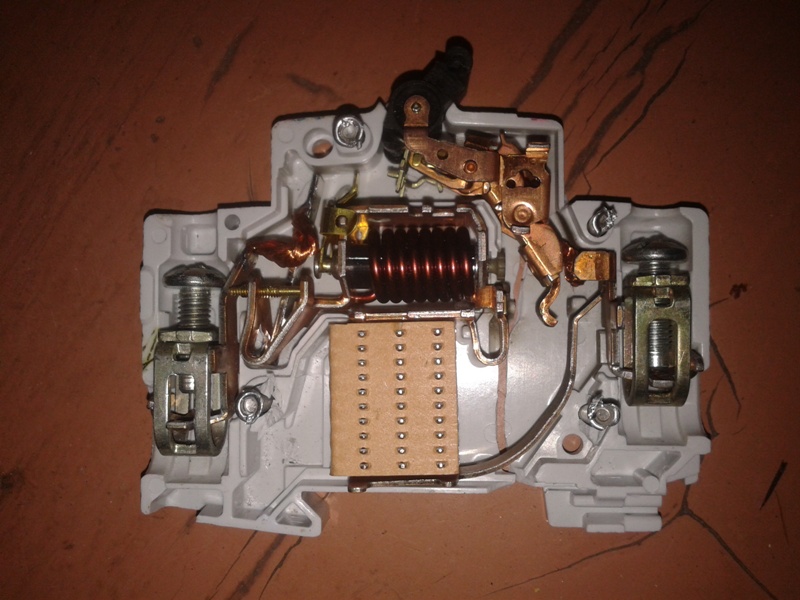

İlk aşamada demonte edildi ABV devre kesiciAlmanya'da üretilmiştir. Bu üreticinin ürünleri dünyanın en iyilerinden biri olarak kabul edilir.

Bu cihazların yaklaşık 30'u, güçlü ısıtmaları nedeniyle büyük bir süpermarketin elektrik panosunda değiştirildi. Bu anahtarların yaklaşık 12 yıl çalıştığını unutmayın. Aynı zamanda, günde iki kez, mağazanın güvenliği salonun aydınlatmasını açıp kapattı, yani anahtar nominal yükte açıldı.

Otopsiden sonra, yanmış bir temas grubu hemen görülebildi ve bu da büyük olasılıkla aşırı ısınmaya yol açtı.

Makinenin tüm parçalarının terminallerden başlayarak bakır kaplanmış olduğunu lütfen unutmayın.

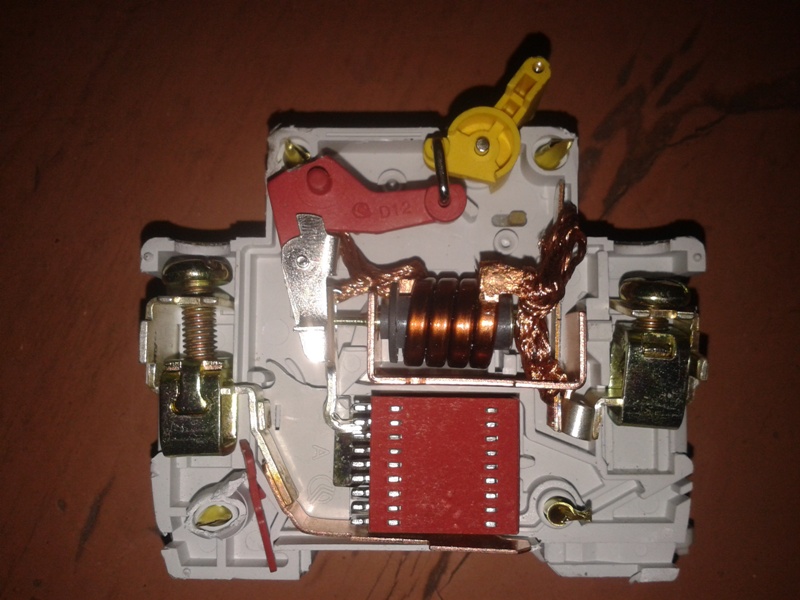

İkinci aşamada demonte edildi IEK makinesiRusya'da yapılmıştır.

Bu ünite, ilk günden sonra, operasyon sırasında bir çatlak yarattığı için sökülmüştür. İlginç bir şekilde, aynı şirketin ikinci makinesi, daha sonra kuruldu, ayrıca patladı. Morina hacmi, makinedeki mevcut yük ile arttı. Eaton devre kesici üçüncü kez monte edildi ve Rus devre kesiciler demontaj için gitti.

Otopside, otomatik müfreze mekanizması göze hemen çarpar, bu da ilk durumda olduğundan çok daha basittir. Ancak daha kolay olduğu için, her zaman daha iyi anlamına gelmez. İlk iş gününden sonra, yanmış bir temas grubu görünür. Olası neden, hareketsiz temasa hareket eden temasın yetersiz basınç kuvvetiydi. Ek olarak, hareketli ve sabit kontaklar sıradan metalden yapılır.

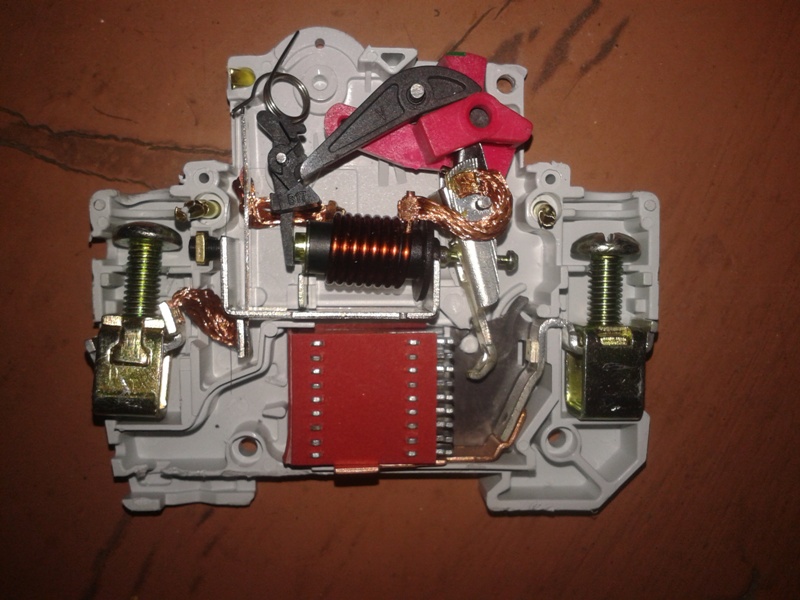

Üçüncü aşamada demonte edildi E.NEXT makineli tüfeken ucuzlardan biri olarak kabul edilir.

Düşük maliyete rağmen, makinenin Alman muadili gibi 6 perçinleyeceğini hemen şaşırttı. Rus cihazda 4 perçin vardı.

Takım mekanizması ve temas grubu temelde Rus makineli tüfeğinden farklı değildi.

Her üç makinenin terminalleri yapısal olarak aynıydı. Ancak, Rus ve Çin devre kesicilerinde, terminal vidalarındaki ipliğin çok sık kırıldığını belirtmek gerekir. Bazı durumlarda, vida dişli değildir.

sonuçlar:

1. Üç firmanın da incelenen makineleri, modern bir devre kesicinin tüm gerekli bileşenlerine sahipti. Böylece işlevlerini yerine getirebilecekler.

2. Rus ve Çin yapımı makinelerin ana yapıcı dezavantajı, aslında iki kollu bir yapı olan müfreze mekanizmasıydı.

Alman otomatik makinesinin kolu daha kolay takılma hissi verir, ancak bu, temas grubunun sıkma kuvveti ile bağlantılı değildir.

3. Daha ucuz makinelerin eşit derecede ciddi bir dezavantajı, iletkenlerinin sıradan metalden yapılmasıdır. Üreticiler, ürünün maliyetini arttırmamak için onları bakır kaplama ile kaplamıyorlar.

Sonuç olarak, bakır açık bir şekilde yol açan çeliğe lehimlenir. geçici direnç.

Bir Alman makinesinde, hareketli temas saf bakırdan yapılır ve iletken parçaların geri kalanı bakır kaplamalıdır.

Ayrıca bu konuya bakın:Bir daire, ev, garaj için bir devre kesici nasıl seçilir

Comments

[#1]

Hager kullanıyorum (Alman meselesi, Fransa'da yapmak). Müşteriler memnun, yani itibar. ABB uzun zamandır Çin'de üretildi.

[#2 Alexey]

ABB devre kesicileri Almanya'da, RCD'ler İtalya'da, modüler kontaktörler Çek Cumhuriyeti'nde üretilmektedir. Çin'de üretilen hangi ABB ürünleri grubundan bahsediyorsunuz?

[#3]

KREZ şirketinin (Rusya gibi) ve EKF'nin otomatik cihazlarını kullanıyorum;

[#4]

EKF iyi çalışıyor, vakalar var, her yerde bir evlilik var.

[#5 Alexander]

Şahsen ben sadece IEK kullanıyorum. Sürekli olarak ölü EKF'nin yerini başarıyla alırlar. Örneğin, altı ay önce, tamirciler nedeniyle oraya gelen az miktarda toz nedeniyle hemen 3 yeni uzoyu değiştirdim. Bu arada IEK, toz ve tekrarlanan çalışma açısından çok daha zor koşullarda güvenilirliğini göstermiştir. Ayrıca - hala IEK ürünleri var, şirket temelde aynı ama Çin'de üretiliyor ve makalede açıklanan şey gerçekten bir MOSKOVA fabrikası değil, Çinli bir fabrika ve fotoğrafta açıkça görülebiliyor ve onlarla birlikte sadece 2 olayım vardı - vida ile ilgili bir sorun vardı ve diğeri 3 fazda bir fazı kaybetti, sanırım sadece bir yapı sorunu. 2004 yılından bu yana SADECE DURUMLARDIR. Tabii ki, ABB iyi bir şey ve üzerlerinde az sayıda sahte var, ancak fiyat neredeyse 3 kat daha yüksek.

[#6]

Sık sık Ukraynaca kullanıyorum. Alman meslektaşlarından çok daha ucuzlar ve Çin neredeyse her şeyi yapıyor ve şimdi sahte yapmak zor.

[#7 Sergei]

Kabul etmek için, makalenin anlamının ne olduğunu tam olarak anlamıyorum. İthal otomatik makineler, biraz daha karmaşık tasarım ve daha pahalı malzemeler nedeniyle Rus ve Çin'den daha iyi nedir? Bu yüzden, sanırım, hepimiz ayrım gözetmeden makineli tüfekler tahmin ettik. Sadece makinelerimizde bakır olsaydı, daha pahalıya mal olurlardı. Ve daha karmaşık bir tasarıma sahip olsaydı, ABB olarak maliyeti olurdu. Ancak, bu tam olarak makinelerimizin 3-4 kat daha ucuza mal olduğu nokta ve kalite 3-4 kat kaybetme olasılığı düşük. Bu nedenle, sadece ölümlüler tarafından (büyük süpermarketler değil) konurlar - ve hiçbir şey normalde kendileri için çalışırlar.

[#8]

Çocuklar, ne diyebilirim: (VA 47-60 devre kesiciler) IEK web sitesinde diyor (Canlı parçalar yüksek kaliteli elektrik bakırından yapılmıştır) ve ağırlığı 200 gramdır. Benden önce ABB S272 136 gram. TDM BA47-29 100 gram IEK BA47-29 90 gram. Ve işte 200 gram!
