Bir daire, ev, garaj için devre kesici seçimi

Binaları için elektrik kablolarını tamir etmeye veya yapmaya başlayan bir ev ustabaşı, her zaman elektrikli ekipmanını içinde olası acil durumların gelişmesini önlemekten koruma sorunu ile karşı karşıyadır.

Üç işlev sunan devre kesiciler bu sorunun çözülmesine izin verir:

1. güç kaynakları ile bağlı devrelerin uygun manuel anahtarlama;

2. çalışma modunda yük akımının güvenilir iletim;

3. acil durumlarda koruyucu otomatik kapanma.

Bu tür herhangi bir cihazın üretici tarafından belirli teknik yetenekleri sağlamak için oluşturulduğu ve çeşitli özelliklere sahip olduğu bir sır değildir. Bu nedenle, bu tür birçok tasarım vardır ve her belirli iş yeri için en uygun makineyi seçmek gerekir.

Şimdi seçim kurallarına geçelim ve bunları art arda dokuz aşamaya bölelım.

Nominal akımın hesaplanması. Aşama 1

Bir devre kesici genellikle bir evin, dairenin veya garajın girişinde panonun içine monte edilir ve bir faz iletkenine kesilir. Elektrikli cihazların çalışmasıyla oluşturulan bağlı yükün akımı, bu makineden monte edilen tellerden geçer.

Devre kesicinin güvenilir bir şekilde geçmesi gereken çalışma modunda bu akımdır ve aşılırsa, devrenin enerjisini keserek güç kontağını açmalıdır. Elektrik kablolarının ve bağlı cihazların iletken özellikleri arasında bir denge sağlanması önemlidir.

Örneğin, 1,5 mm kare kesitli bakır kablolama, toplam kapasitesi 1 kW'a kadar olan tüketicilere güvenilir güç kaynağı sağlayabilir. Ağdan 3 kW alan bir elektrikli ısıtıcı bağlarsanız, bu durumda hiçbir devre kesici koruma fonksiyonu ve normal güç kaynağı ile baş edemez.

Sonuçta, 1 kW yük için otomatik bir makine seçerek, kabloları koruyacağız, artan akımlar nedeniyle aşırı ısınmasına ve başarısız olmasına izin vermeyeceğiz. Ancak, elektrikli ısıtıcı çalışmaz - koruma, her açıldığında gücü otomatik olarak kapatır.

3 kW'lık bir ısıtıcı yükü için bir devre kesici seçerseniz, ekipmanı çalışmaya başlar, ancak sadece voltaj besleme kabloları yanana kadar. Ve oldukça hızlı bir şekilde gerçekleşecek.

Yukarıdaki örnek, makineye bağlı elektrik devresinin dengesi sorununun, belirli bir koruyucu cihaz modeli seçmeden önce çalışmanın tasarım aşamasında analiz edilmesi ve sağlanması gerektiğini göstermektedir.

Bu durumda, aşağıdaki üç görevi aşamalı olarak tamamlamak en iyisidir:

1. bağlı hatların akımını, sayılarını ve ağın faz sayısını dikkate alarak, içinde çalışan elektrikli cihazların gücüne göre hesaplamak;

2. Hesaplamaya dayalı olarak bir dizi standart akımdan devre kesicinin derecesini seçin. Bu durumda, yuvarlama yöntemi kullanılır;

3. PUE tablolarının kullanımını temel alarak yükü makineden tüketicilere aktaracak tellerin malzemesini ve kesitini belirleyin.

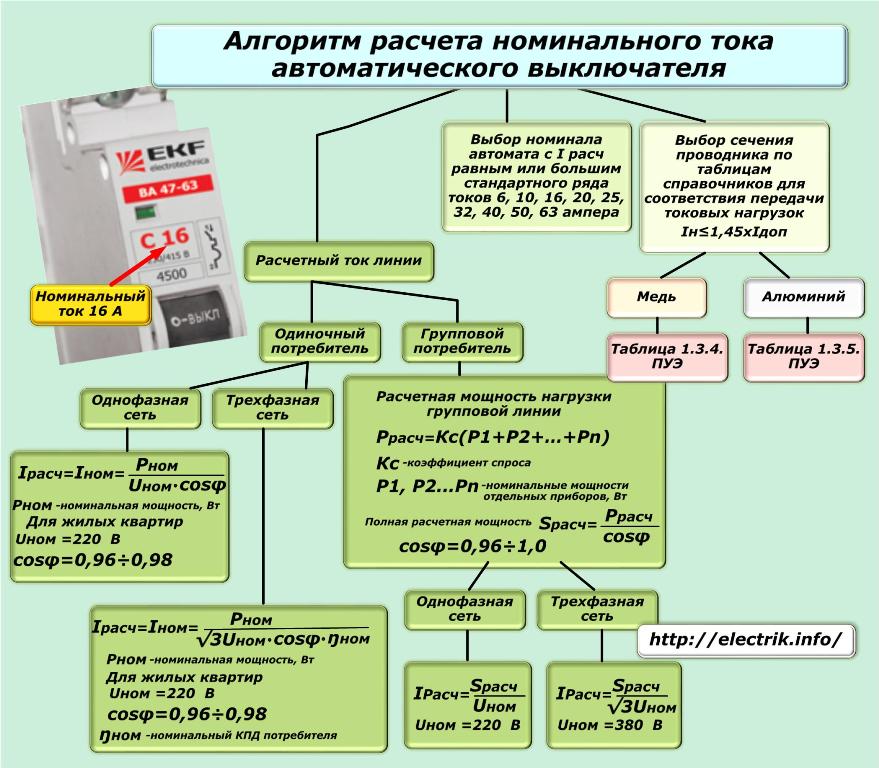

Aşağıdaki resim, bu sorunların her birini çözmek için ana teknik önerileri göstermektedir.

Zaman-akım karakteristiğine göre bir devre kesici seçimi. 2. aşama

Elektromanyetik serbest bırakma ile gücün yükten çıkarılma hızının, kontrollü devredeki nominal akımın fazlalığına bağımlılığı, makinenin önemli göstergelerinden biridir. Bu kritere göre, altı sınıflandırma grubu vardır, ancak bunlardan sadece üçü bir ev, daire ve garaj koşulları için uygundur.

Bunlar sınıflar:

• Yük eski elektrik tesisatı, akkor lambalar, ısıtıcılar, elektrikli sobalar veya fırınlarla temsil edildiğinde “B”;

• “C”, tesislerde yıkama ve bulaşık makineleri, buzdolapları, dondurucular, klimalar, ofis ve ev çıkış grupları, artan başlatma akımına sahip gaz deşarj lambaları kullanılıyorsa;

• “D” - güçlü kompresör üniteleri, pompalar, işleme makineleri, kaldırma mekanizmalarının güvenilir şekilde çalışmasını ve korunmasını sağlar.

Artan akımın bir elektromanyetik serbest bırakma ile güvenilir bir şekilde kesilmesi, sınıf I nominal değeri aştığında gerçekleşir:

• 3-5'te;

• C5-5 10;

• D - 10 ÷ 20 kez.

Nominal değerin% 10'undan daha yüksek akımlar, termal prensipte çalışan bimetalik plakaların çalışması nedeniyle bu makineler tarafından kapatılacaktır. Ancak, zamanları her zaman güvenlik sağlayamaz. Bu nedenle, D sınıfı korumalar C yerine ve hatta B yerine kullanılamaz.

Seçicilik ilkesine göre devre kesicinin seçimi. Kademe sayısı 3

Koruyucu bir cihaz seçildiğinde, elektrik devresinde yalnız çalışmadığı, ancak diğer makinelerle kombinasyon halinde çalıştığı anlaşılmalıdır. Onlar için, seçicilik veya seçicilik adı verilen kendi özel cevap dizilerini yaratırlar. Tüm tüketicilere güvenilir elektrik tedariki sağlamak için buna uymak önemlidir.

Devre kesicilerin seçici çalışması prensibi, prize bağlı cihazda bir kısa devre meydana geldiğinde, acil durum akımının evde anahtarlama panosunun otomatik cihazları AB1, araba yolunun AB2'si ve apartman panelinin AV3'ünden geçeceğini gösteren resim ile gösterilmiştir.

Aynı zamanda, kapanma konumuna en yakın AV3 makinesinin çalışmasıyla arızanın hızlı bir şekilde giderilmesi için seçilmeleri gerekir ve geri kalanlar tüm bağlı tüketicilere güç sağlamak için çalışmaya devam eder.

Elektrik koruma devrelerinin konfigürasyonu tasarımı sırasında, mutlak güvenilirlik olmayacağı varsayılarak daima yedeklenirler. Bir gün, AB3 devre kesici çeşitli nedenlerle arızalanabilir. Bu nedenle, kendisine en yakın AB2 tarafından sigortalanmalıdır. Bir arıza durumunda, AB1'in sırası olacaktır. Ve benzerleri ...

Ek olarak, ana dağıtım paneline monte edilen seçici bir otomat tasarımı sunuyoruz. Bu tür özel seçici anahtarlar yaklaşık 0.25 ÷ 0.6 saniye gecikme süresi sağlayabilir.

Akımı geçmek için 2 yol hazırladılar:

• temel;

• Ek.

Termal salınımların ve ana kontak bloğunun çalışması için aynı elemanlara sahiptirler.

Böyle bir seçici otomat giden motorun önüne kurulur ve ana kanalı bir kazanın olağan kapanması için çalışır. Akımda küçük bir azalma ve buna bağlı olarak zamana tepki olarak bir gecikme sağlayan ek bir direnç dahil edilir.

Giden makine kazayı ortadan kaldırırsa, seçici olan kapanmaz, ancak ek bir temas yoluyla ve ana bimetalin ve kanalından soğutulduktan sonra çalışmaya devam eder. Giden makine göreviyle başa çıkmadığında, işi ikinci ek zincir tarafından ayrılır.

Kontakların nihai anahtarlama yeteneğinin belirlenmesi. Kademe sayısı 4

Bu özellik, acil bir durumda devre kesicinin güvenilir bir şekilde kesebileceği amper cinsinden maksimum akımın değerini belirler. Pratikte bu değer aşılırsa, ağ koruması yerine getirilemeyebilir ve artan ark gücü nedeniyle makinenin kendisi yanar.

PKS'ye göre bir makine seçmek için belirleyici parametrelerden biri, besleme kablolarında kullanılan tellerin malzemesi ve nesnenin transformatör alt istasyonundan uzaklığı ile bağlantılıdır.

Nihai yeteneğe ek olarak, teknik dokümantasyon, mekanizmanın yıpranma anına kadar normal koşullar altında çalışma çevrimlerinin sayısını belirleyen anahtarlama aşınma direncini de gösterir.

Bağlantı kesme mekanizmasının akım sınırlama sınıfı. Kademe sayısı 5

Bu parametre en yüksek kalitede modellerin çoğunda belirtilir ve standart sinüzoidin bir yarım döngüsünün bir segmentinin uzunluğuna göre acil durum modunun elektromanyetik kesimle kapatma hızını karakterize eder.

Akım sınırlama sınıfı, pay 1 ile kesirin paydaları olan 1, 2, 3 sayıları ile gösterilir.

Sınıf 2'ye sahip bir makine bir arızayı 1/2 yarı sürede ve üçüncü sınıfta 1/3 yanıtlamaya başlamalıdır. Bu, akım sınır göstergesi ne kadar yüksek olursa, kazanın daha hızlı tasfiye edilmesi ve korunan ekipmanın daha az ısıya maruz kalması anlamına gelir.

Kazanın elektrik akımı kesildiğinde, özel bir cihaz tarafından söndürülen bir ark ortaya çıkar. 3. sınıfın otomatik bir cihazı tarafından bir arızanın kesintiye uğraması için son süre yaklaşık 2,5 ÷ 6 milisaniye, 2 - 6 ÷ 10 ve 1 -> 10'dur.

Sınıf 3 modellerin acil durum akımının maksimum pik değerine ulaşmasına izin vermediğini lütfen unutmayın. Bu nedenle, seçimleri en uygunudur.

Devre kesicide faz-sıfır döngü direnci kontrolü. Aşama 6

Bu soru en iyi elektrik laboratuvarlarını ölçme uzmanlarına emanet edilir. Uygulanması için teknoloji ve yöntem tanımlanmıştır ayrı makale.

Şimdi kısaca faz-sıfır döngüsü teriminin, trafo merkezinde bulunan güç kaynağı transformatörünün son tüketici çıkışına sarılmasından elektrik devresinin tüm bölümünü ifade ettiğini hatırlayalım.

Bu devre elektriksel dirence sahiptir ve koruyucu cihazların seçimini etkiler, çünkü bu değer ortaya çıkan kısa devrenin maksimum akımı ile sınırlıdır.

Örneğin, ölçülen hat empedansı 1.2 Ohm'dur. Apartman kablolarındaki voltaj 220 volttur. Soket kontaklarını metal bir jumper ile kısa devre yaparsanız, Ohm yasasına göre ortaya çıkan akımı belirleyebilirsiniz.

Ikz = 220 / 1.2 = 183.3 (3) A.

Kablolamanın tasarım aşamasında, bu değer teorik olarak hesaplama tablolarından belirlenir.

Örneğin, metal işleme makinelerinin kullanılması planlanan bir garaj için korumalar seçilir. Bu nedenle, daha önce tahmin edilen tüm göstergeler için, 16 amper D sınıfı için otomatik bir makine seçildi.

Elektromanyetik salınımının kırılma kapasitesi, aşağıdaki formüle göre PUE'nin gereksinimlerine göre hesaplanır:

I = 1,1x16x20 = 352 A.

• 16 - makinenin nominal akımı;

• 20 - bir elektromanyetik serbest bırakma ile açma akımının çokluğunun maksimum özelliği;

• 1,1 -% 10'luk marj.

Hesaplama, devredeki maksimum kısa devre akımının 183 amperden fazla olmayabileceğini ve seçilen devre kesicinin 352 A'lık kısa bir devrede çalıştığını gösterdi. Diğer bir deyişle, bu modeldeki çoğu kaza için mevcut kesme sadece çalışmaz.

Bu nedenle, makine doğru seçilmemiştir. Değiştirilmelidir. Başka bir alternatif var - elektrik direncini azaltmak için kabloların modernizasyonu.

Kutup sayısı. Aşama 7

Tek fazlı bir devrede, faz ve sıfır voltajın beslenen devreden tamamen çıkarılmasını sağlamak için giriş kalkanının içine iki kutuplu bir devre kesici takılır. Diğer durumlarda, faz potansiyelini bozan tek kutuplu modeller kullanılır.

Üç fazlı bir ağdaki dört kutuplu bir devre kesici, üç fazın ve çalışan sıfırın aynı anda değiştirilmesine izin verir. Ancak, hiçbir durumda koruyucu PE iletkenini kırmamalıdır.

Diğer durumlarda, çalışan nötr iletkenin değiştirilmesi gerekmediğinde, üç fazlı bir model seçmek yeterlidir.

Ek seçenekler. Aşama 8

Bu, aşağıdakiler gibi özellikleri içerir:

• giriş ağının voltaj değeri;

• hertz'deki endüstriyel salınımların sıklığı (genellikle 50 veya 60);

• IP sınıflarına göre muhafazanın koruma derecesi;

• bozulmuş sıcaklıkta çalışma için yürütme.

Özellikle makine için ciddi çalışma koşulları planlanıyorsa, bunlara dikkat etmek de gereklidir.

Marka seçimi. Aşama 9

Bu son nokta, bir koruyucu cihaz satın alınmadığında, ancak bir evde elektrik işleri için bir dizi satın alındığında genellikle önemlidir. Satın alma fırsatlarını dikkate alarak tanınmış üreticilerin güvenilir modellerini satın almanız önerilir.

Her durumda, birçok çeşit seçilmesi önerilmez. Bina boyunca, güvenilir bir şirket ve serinin makinelerini kullanmak en iyisidir.

Soğuk veya zayıf ısıtmalı garajlarda ve diğer benzer odalarda devre kesicilerin daha ağır çalışma koşullarını düşünün.

Sonuç olarak, genellikle unutulan bir devre kesici ile çalışmanın çok önemli bir aşamasına dikkat çekmek istiyorum. Bu, sonuçları sabitleyen ve bir protokol oluşturan testin gerçek çalışma koşullarında üretici tarafından harici bir kaynaktan beyan edilen tüm spesifikasyonların yüklenmesi veya başka bir deyişle elektrik kontrolüdür.

Elektrik laboratuvarlarını ekipmanlarında gerçekleştirin. Böyle bir bağımsız kontrol, fabrika kusurları da dahil olmak üzere nakliye veya uzun süreli depolamadan sonra makinede ortaya çıkabilecek tüm arızaları tanımlamanıza olanak tanır.
