AutoCAD Elektrikli CAD Sistemi

Bir zamanlar AutoCAD sayesinde tasarımcılar bilgisayarlarda çalışmaktan bilgisayarlara geçtiler. Bununla birlikte, modern projeler çok karmaşıktır ve üretim süreleri o kadar sıkıdır ki, AutoCAD artık tüm modern tasarım gereksinimlerini karşılamamaktadır.

Şu anda, çeşitli bilgisayar destekli tasarım sistemleri aktif olarak "elektronik kanyon" u dışarı atarak projenin uygulanmasını hızlandırmayı, rutin işleri otomatikleştirmeyi, tasarım sürecini kontrol etmeyi ve hataları uyarmayı teklif ediyor.

AutoCAD Elektrikli - bu, elektrik mühendisliği, otomasyon, proses kontrol sistemleri alanında projeler oluşturmak için tanınmış bir AutoCAD, ekipman ve diğer alanlar.

Program, diyagram oluşturma, düzen çizimleri, rapor oluşturma vb. Süreçlerini otomatikleştiren özel araçların eklendiği tam bir AutoCAD fonksiyonları seti içerir. AutoCAD Electrical'da tasarım üretkenliği artırabilir ve hataları azaltabilir.

AutoCAD ayrı çizimler, geometrik nesneler ve bloklarla çalışıyorsa, AutoCAD Electrical çalışır:

• Proje dahil olmak üzere tüm proje ile standart çizimlerden ve tipik şema parçalarından oluşturabilirsiniz

• Motorlar, röleler, terminaller, konektörler gibi bileşenlerle.

• Teller, kablolar ve kablo demetleri

• Programlanabilir Mantık Denetleyicileri, vb.

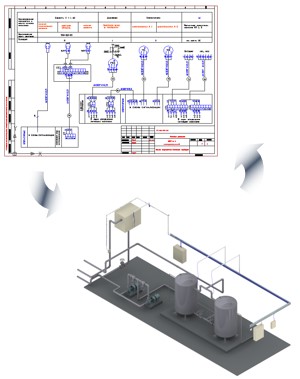

Autodesk'in dijital prototip teknolojisi çözümü normal 3D modellemenin ötesine geçer. Çalışma gruplarının, kavramsal tasarımdan elektrik kontrol elemanlarının tasarımına ve üretimine kadar projenin tüm aşamalarında aynı dijital modeli kullanmalarını sağlar.

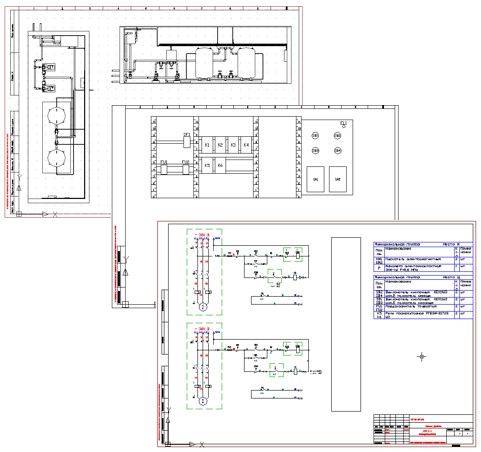

Büyütmek için resme tıklayın

Bir AutoCAD Electrical projesi şunları içerebilir:

• Otomasyon şemaları

• Elektriksel şematik diyagramlar

• Bağlantı şemaları

• Yerleşim Çizimleri

• Montaj planları

• Çeşitli raporlar ve diğer belgeler

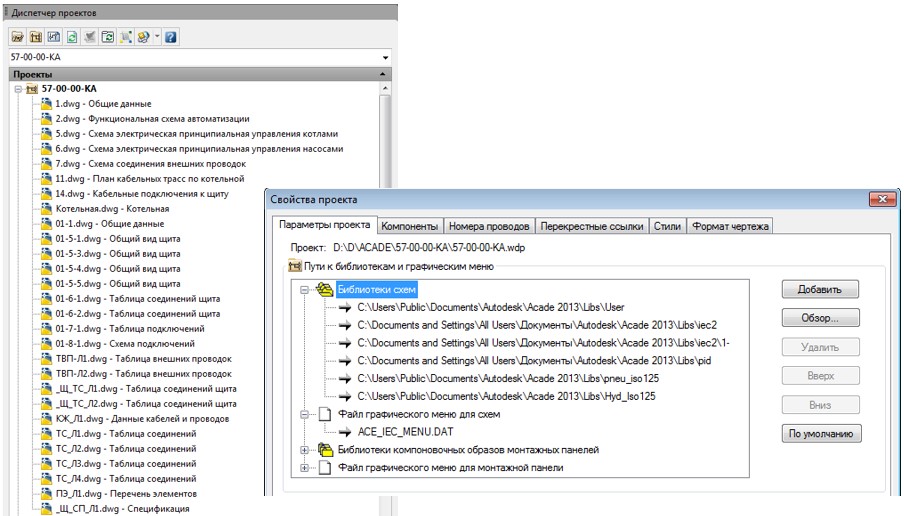

AutoCAD Electrical'da proje ve çizimlerle çalışma, aşağıdakileri sunan "Proje Yöneticisi" tarafından koordine edilir:

• Proje içeriğinin görüntüsünü ayarlamak için esnek araçlar

• Güçlü kısayol menüsü

• Proje ortamını ve bileşen kitaplıklarını ayarlamak için araçlar.

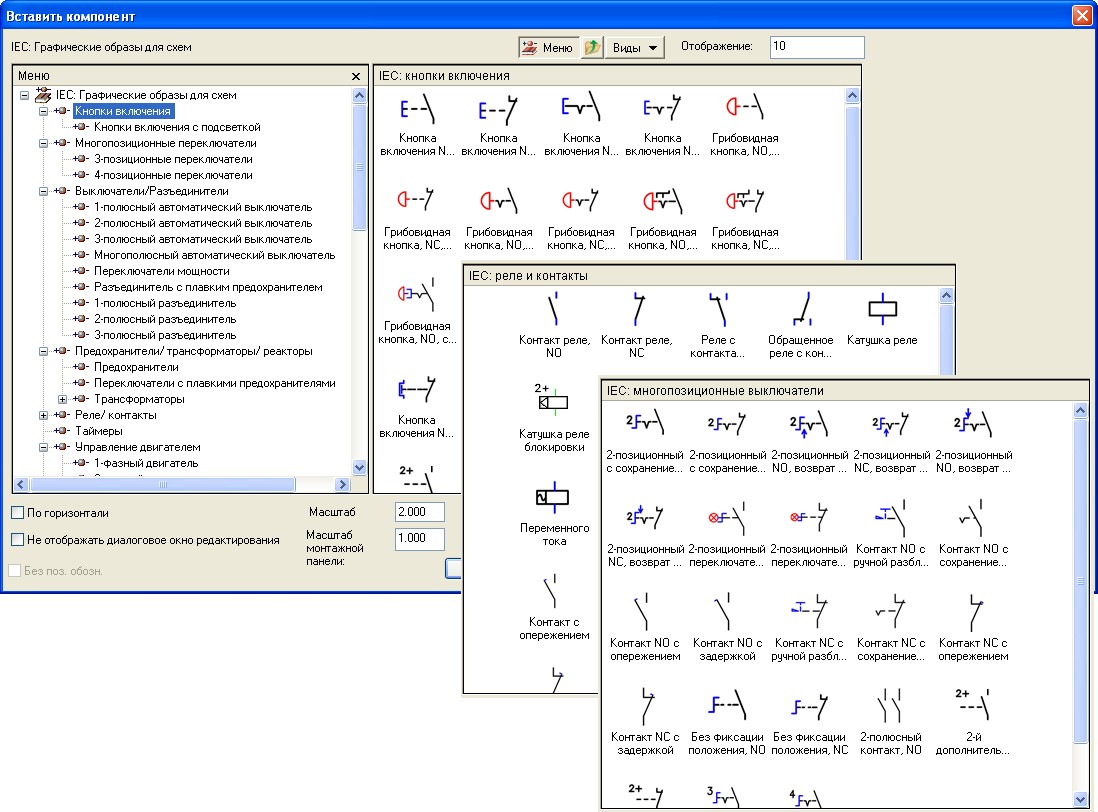

Bir proje üzerinde çalışırken grafik ve metin veritabanları kullanılır. AutoCAD Electrical kaynağı, GOST, JIC, IEC, GB, JIS, AUS'a göre elektrik devrelerinin bileşenlerinin 2000'den fazla geleneksel grafik sembolünü (UGO) içerir. Özel grafik görüntüleri oluşturmak ve bunları bir grafik veritabanına dahil etmek mümkündür.

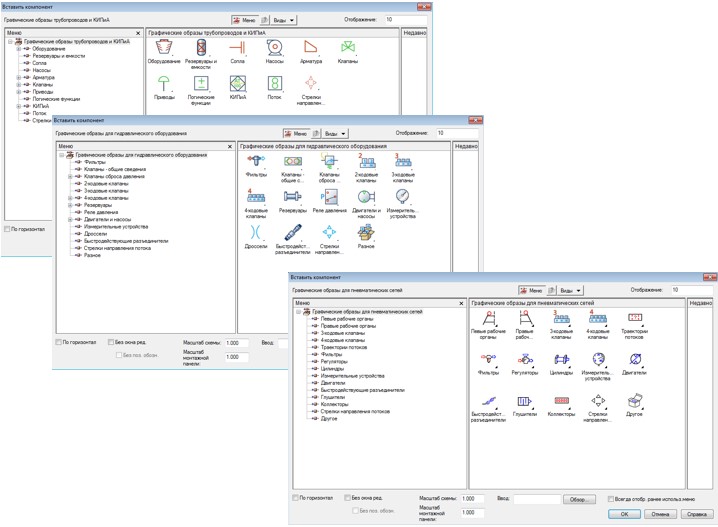

Grafik bileşen kitaplığı ayrıca şunları içerir:

• Ürün düzenleri

• Otomasyon Devresi Bileşenleri

• Pnömatik ve hidrolik bileşenler.

AutoCAD Electrical katalog veritabanı, en ünlü üreticilerin 350 binden fazla ürününü, katalog verilerini ve düzen görüntülerini içerir.

Bir yerleşim şemasına veya çizime yerleştirilen bir bileşene otomatik olarak benzersiz bir referans belirleyici atanır. Özel katmanlarda oluşturulan çizgiler, otomatik olarak benzersiz bir numara atanan kablolar veya devreler olarak tanımlanır.

AutoCAD Electrical destekleri:

• Bileşen atamaları ve proje devre numaraları için esnek format

• 3 Fazlı Numaralandırma

• Yinelenen gösterimi izleyin.

Projenin farklı sayfalarında bulunan, ancak aynı referans göstergesine sahip bileşen parçalarının grafik görüntüleri AutoCAD Electrical tarafından tek bir nesne olarak tanımlanır. Özel bir araç, bileşen parçalarını otomatik olarak bulmanıza ve etrafında hareket etmenize, örneğin gerekli değişiklikleri yapmanıza olanak tanır. Bileşenin bir bölümünde yapılan değişiklikler diğer tüm parçalara aktarılır.

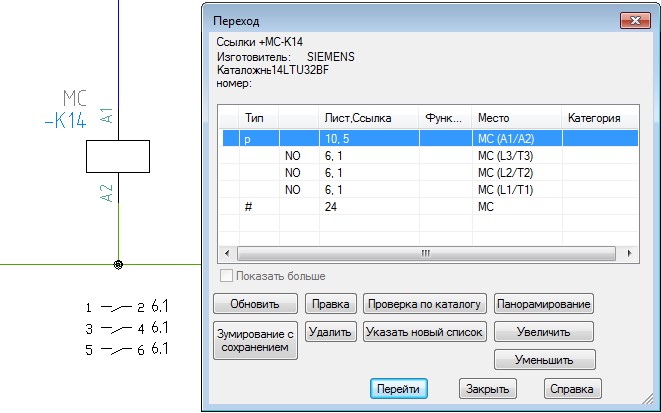

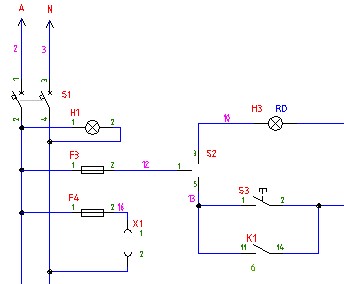

Kontaktörler / rölelerle çalışmak için aşağıdakiler dahil özel işlevler desteklenir:

• Çapraz referanslar için esnek ekran formatı: metin, grafik veya tablo, kullanılmayan kişi gruplarını görüntüleme yeteneği

• Kişi grubu ve kabul edilemez kişi sayısını aşma hakkında uyarı.

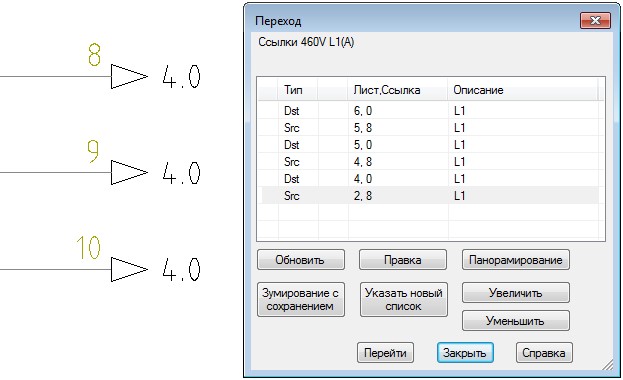

Zinciri projenin farklı sayfalarına veya sayfanın farklı kısımlarına bağlamak için zincirlerin çapraz bağlantıları kullanılır: kaynak bağlantıları ve hedef bağlantılar.

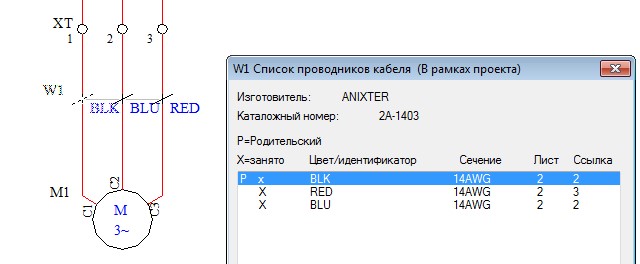

Projenin kablo sayısına ek olarak, bir marka, renk, bölüm ve diğer özellikleri de atayabilirsiniz. Özel aletler kullanılarak, kablolara, kablo kablosu tanımı ve katalog verileri, çekirdek numaraları vb. Atanan kablo çekirdeklerinin işlevleri atanır. AutoCAD Electrical, seçilen kablo tipi için izin verilen çekirdek sayısını kontrol eder.

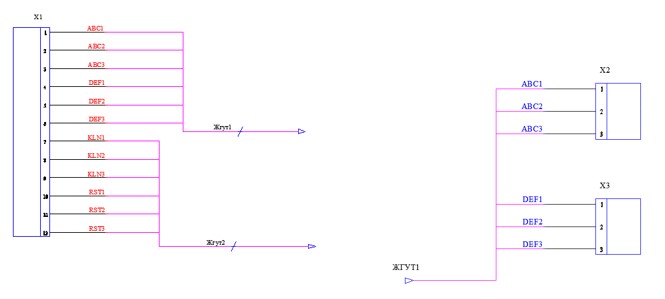

AutoCAD Electrical kablo demetleri kullanarak devre oluşturmak için aşağıdaki araçları sunar:

• Bağlayıcı oluşturmanın parametrik bir yolu

• Tek bir işlemde birden çok iletken oluşturma

• Çok sayıda konektör pimi işlevi

• Bağlantılar - Koşum Takımları

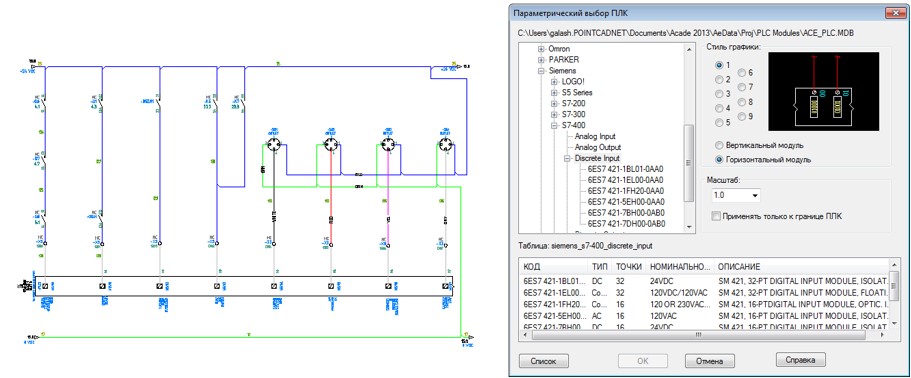

Programlanabilir lojik kontrolörler (PLC'ler) kullanılarak otomatik devre oluşturma için aşağıdaki özellikler mevcuttur:

• PLC modül kütüphanesi en ünlü üreticilerin 3 binden fazla ürün içeriyor

• Proje sayfalarına PLC I / O modüllerinin parametrik yerleştirilmesi ve belirlenmesi

• Tablo verilerine dayalı olarak PLC I / O modülü bağlantı çizimlerinin otomatik oluşturulması

• AutoCAD Elektrik ve Rockwell Automation ile Schneider Electric'in Birliği arasında çift yönlü iletişim.

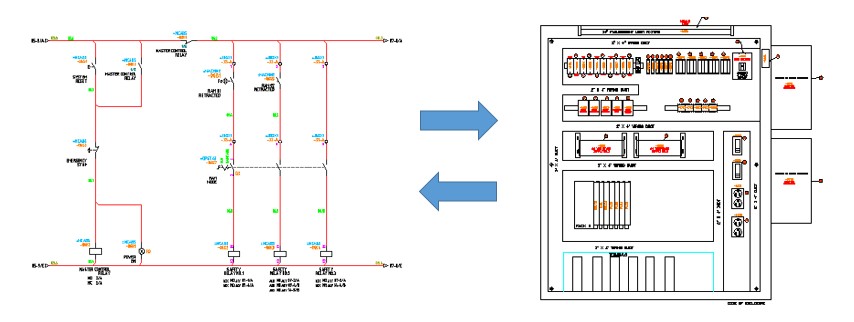

Aşağıdaki AutoCAD Electrical özellikleri akıllı düzen çizimleri oluşturmanıza olanak tanır:

• Diyagram, yerleşim çizimi ve raporlarda bileşen ekranının iletişimi ve kontrolü

• Proje şemalarına göre yerleşim çizimlerinin etkileşimli oluşturulması

• Projeye yapısal elemanlar, kanallar ve montaj rayları ekleme

• Bileşenler için öğe numaraları ekleme ve kontrol etme

• Proje Bütünlüğü Denetimi

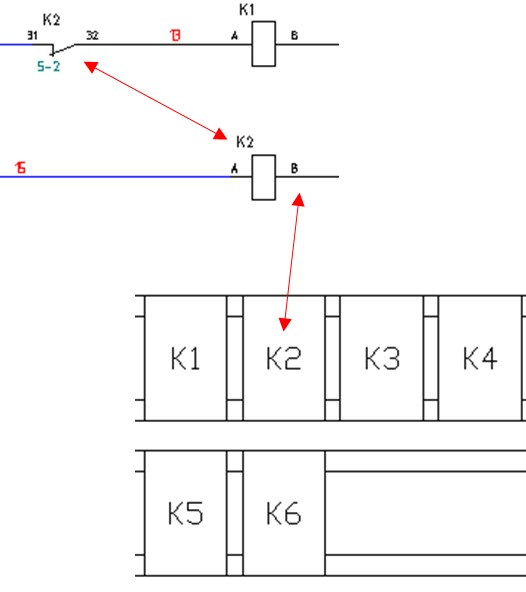

• Bileşen ekran parçaları arasında çapraz referans gezinme

• Montaj verilerini teknik resme uygulama imkanı.

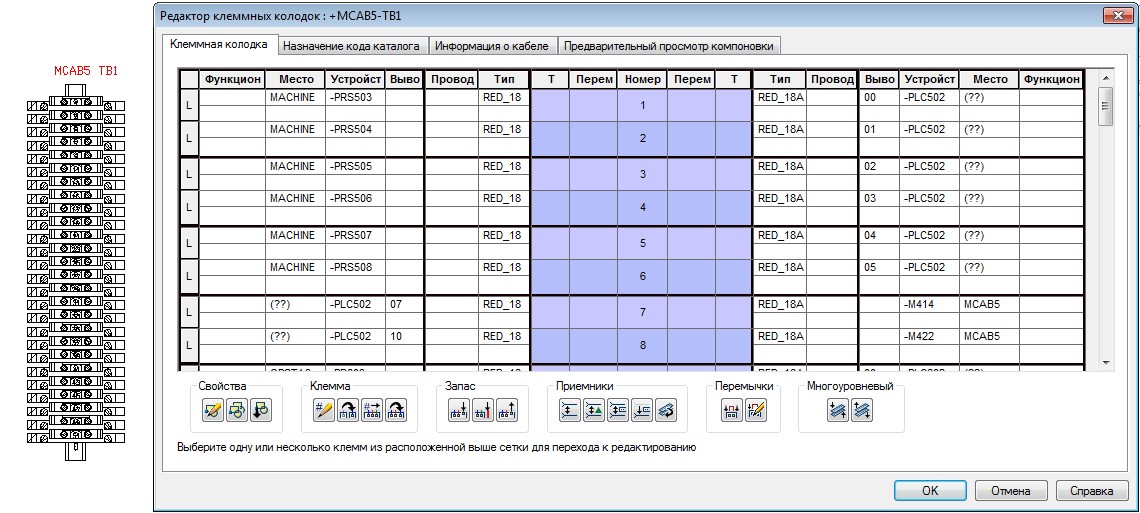

Proje terminalleri hakkındaki tüm bilgiler, aşağıdaki özellikleri sağlayan "Terminal Bloğu Düzenleyicisi" ne aktarılır:

• Yedek terminaller, dahili ve harici jumperlar, aksesuarlar ekleme

• Klemenslerin grafik veya tablo şeklinde görüntülenmesi

• Çok seviyeli terminaller oluşturma

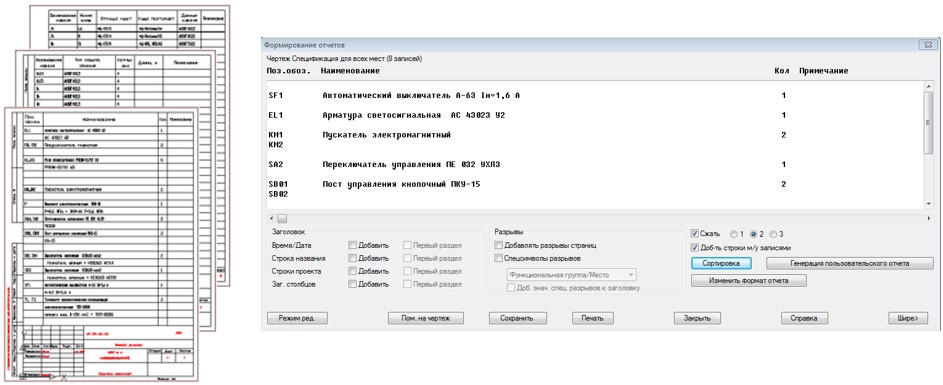

Projeye veya bireysel çizimlere göre, elemanlar listesi, bağlantı tabloları, harici kablolama, PLC sinyalleri ve diğer belgeler gibi çeşitli raporlar otomatik olarak oluşturulur. Gerekli rapor formatlarını elde etmek için:

• Kullanıcı raporlarını özelleştirme, GOST uyarınca rapor oluşturma

• Alanları sıralama ve filtreleme

• Raporun şematik veya mizanpaj çiziminde görüntülenmesini yapılandırma

• Sayfadan rapor görüntüsüne çift yönlü geçiş desteklenir.

• ASCII, Microsoft Excel, Microsoft Access, CSV ve XML raporları harici dosyalara kaydetmek için desteklenir.

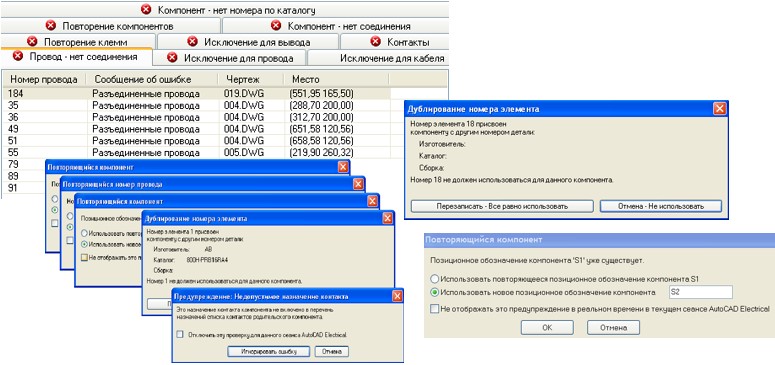

Tasarım sürecinde gerçek zamanlı izleme yapılır ve hata mesajları görüntülenir. Nesneler ve kontrol araçları:

• Bileşenler için UGO

• Bileşen, terminal, kablo veya çekirdek numarası atamasının çoğaltılması

• Kablo numarasını eksik veya tekrar arama

• Asma telleri

• Atanmamış parça numaraları

• "Üst" bileşenin atanmamış olduğu "alt" bileşenler

• Geçersiz kişiler

• Kabin içindeki bileşen konum numarasının atanması vb.

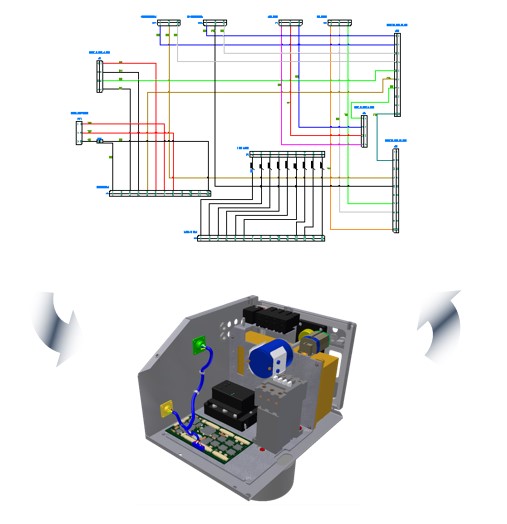

Ürünün üç boyutlu bir modelini elde etmek için Autodesk Inventor Professional ile bir bağlantı vardır. AutoCAD Electrical ve Autodesk Inventor Professional'ı paylaşmak için aşağıdaki prosedür önerilir:

• AutoCAD Electrical'da devreler oluşturun ve proje verilerini XML formatında kaydedin

• Kablo uzunluklarını ve çaplarını elde etmek için Autodesk Inventor Professional'daki devre şemalarını ve otomatik kablo yönlendirmesini okuyun

• Kablo Demeti Çizim Üretimi

• 3B modeldeki verilere göre şemaların düzeltilmesi
