Bağlantı şemaları nedir ve nereye uygulanırlar?

Modern elektrikli ekipman çalışmalarında çeşitli algoritmalara göre ilerleyen çok sayıda teknolojik süreç kullanır. Çalışması, bakımı, kurulumu, devreye alınması ve onarımı ile uğraşan bir çalışan, tüm özellikleri hakkında güvenilir bilgiye sahip olmalısınız.

Ortaya çıkan olayları, her bir öğenin belirli, standart bir şekilde belirlenmesi ile grafik formda sağlamak, bu süreci büyük ölçüde kolaylaştırır, geliştiricilerin niyetlerini anlaşılabilir bir biçimde diğer uzmanlara aktarmanıza olanak tanır.

randevu

Elektrik devreleri, tüm uzmanlıklardan elektrikçiler için yaratılır, çeşitli tasarım özelliklerine sahiptir. Sınıflandırma yöntemleri arasında bölünerek:

• başlıca;

• Montaj.

Her iki devre türü birbirine bağlıdır. Birbirlerinin bilgilerini tamamlarlar, ortak standartlara göre gerçekleştirilir, tüm kullanıcılar tarafından anlaşılabilir, amaç farklılıkları vardır:

• Şema diyagramları, bileşenlerin çalışma sırasına ve çalışma sırasına göre çalışma prensiplerini göstermek için oluşturulur. Uygulanan sistemin teknolojisine gömülü olan mantığı gösterirler;

• Bağlantı şemaları, elektrik tesisatlarının montajı, montajı için kullanılan elektrikli ekipman parçalarının çizimleri veya çizimleri olarak yapılır. Bileşenlerin yerini, düzenini dikkate alırlar ve aralarındaki tüm elektrik bağlantılarını gösterirler.

Bağlantı şemaları prensip temelinde oluşturulur ve elektrik bağlantılarının uygulanması da dahil olmak üzere elektrik tesisatlarının kurulumu hakkında gerekli tüm bilgileri içerir. Kullanımları olmadan, tüm uzmanlar için modern ekipman için yüksek kaliteli, güvenilir ve anlaşılabilir elektrik bağlantıları oluşturmak imkansızdır.

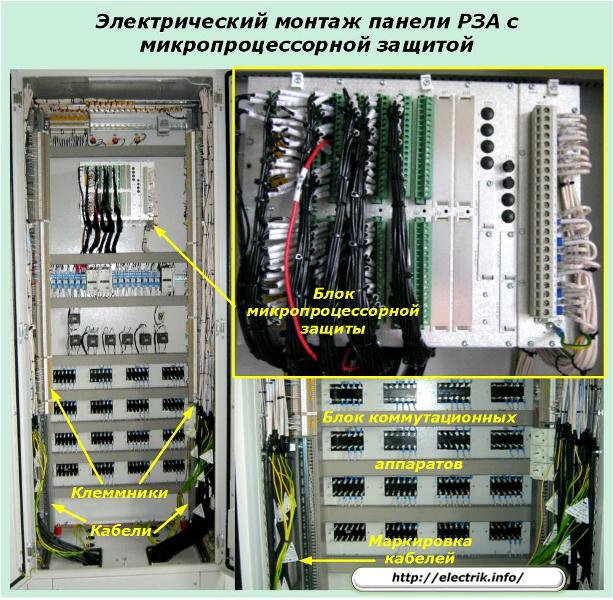

Fotoğrafta gösterilen koruma paneli, akım ve voltaj transformatörlerini, güç yürütme ekipmanını, mantıksal cihazlaryüzlerce metre arayla. Sadece iyi hazırlanmış bir bağlantı şeması ile doğru bir şekilde monte edin.

Bağlantı şemaları nasıl oluşturulur?

İlk olarak, geliştirici, kullandığı tüm elemanları ve bunları tellerle nasıl bağlayacağını gösteren bir devre şeması oluşturur.

Bir DC motorunun bir kontaktör K ve iki düğme KN1 ve KN2 kullanarak bir güç devresine basit bir şekilde bağlanmasının bir örneği bu yöntemi göstermektedir.

Kontaktörün 1-2 ve 3-4 güçlü normalde açık kontakları, elektrik motoru M'nin çalışmasını kontrol etmenizi sağlar ve 5-6, kontak 1-3 ile Kn1 “Start” düğmesine basıp bıraktıktan sonra A-B sargısının voltaj altında kendi kendine tutma devresini oluşturmak için kullanılır.

Düğme Kn2 Açma kontağı ile “Dur”, kontaktör K'nin sarımından gücü keser.

Pozitif gerilim potansiyeli “+” elektrik motoruna “1” ve “-” - “2” ile işaretlenmiş bir tel ile uygulanır. Kalan kablolar "5" ve "6" sayılarıyla belirtilir. Bunları işaretleme yöntemi, örneğin harf ve sembollerin eklenmesiyle farklı olabilir.

Bu şekilde, devre şemasında, sarımların, anahtarlama cihazlarının ve bağlantı tellerinin tüm kontakları gösterilir. Çalıştırma için gerekli diğer bilgiler de belirtilebilir.

Devre şeması oluşturulduktan sonra bir montaj devresi geliştirilir. Çalışmaya dahil olan unsurları tasvir eder. Ayrıca, algılamayı basitleştirmek için anahtarlama cihazlarının, düğmelerin (Кн1 ve Кн2 örneği), kontaktörler ve rölelerin mevcut tüm kontakları (kontaktör K örneği) kullanılabilir.

Tüm montaj üniteleri her bir öğe için ayrı bir numara ile numaralandırılmıştır. Örneğin, şemamızda belirtilmiştir:

• 01 - güç devrelerini bağlamak için terminal bloğu;

• 02 - motor kontakları;

• 03 - kontaktör;

• 04 - düğme "Başlat";

• 05 - “Durdur” düğmesi.

Düğmelerin, rölelerin, yol vericilerin ve devrenin tüm elektrikli elemanlarının kontakları, her cihazın gövdesinde numaralandırılır veya teknik belgelerde belirli bir konumla gösterilir.

Kabloların görüntüleri düz çizgilerle yapılır ve devre şemasındaki gibi işaretlenir. Dikkate alınan seçenekte, onlara 1, 2, 5, 6 sayıları atanır.

Bağlantı şemalarının okunması ve montajı

Karmaşık devrelerin montajı sırasında, kurulum ve devre şemalarıyla hemen çalışmak uygundur. Akılda tutulması zor genel bilgileri tamamlarlar.

Aynı zamanda, kâğıda tasvir edilen fikirlerin gerçek teçhizata uygulanması ve okunması gerektiği kadar bilgilendirici olması gerektiği anlaşılmalıdır. Bu amaçla, herhangi bir eleman imzalanır, gösterilir, işaretlenir.

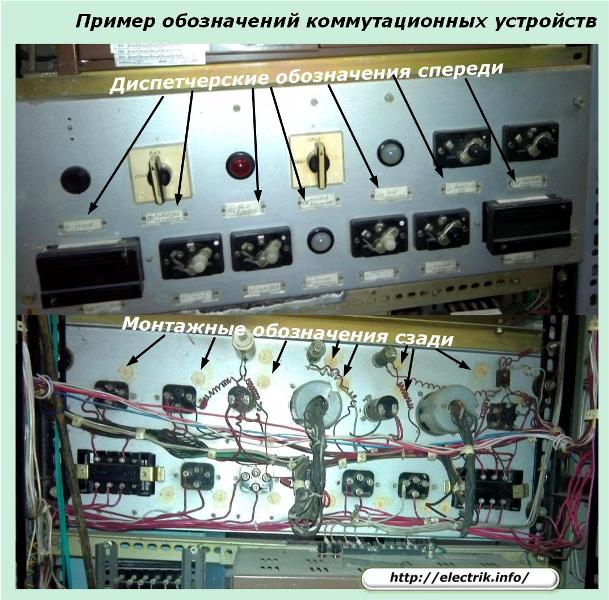

Cihaz ve aparatların tanımları

Panellerin ön tarafında, kontrol personeline, her bir elektrikli cihazın amacını ve anahtarlama cihazları için - her bir moda karşılık gelen anahtarlama organının pozisyonunu açıklayan kontrol dolapları, yazıtlar yapılır.

Tuşlar ve düğmeler yapılan işlemle imzalanır, örneğin “Başlat”, “Durdur”, “Test”. Sinyal ışığı sinyalin doğasını gösterir, örneğin, "Flaşör yükseltilmemiş".

Panelin arka tarafına, yukarıdaki şemaya göre montaj konumunun fraksiyonunu ve aşağıdaki kurulum şemasının kısa bir tanımını gösteren bir etiket (genellikle yuvarlak) yerleştirilir (örneğin, bir alarm lambası için 019 / HL3).

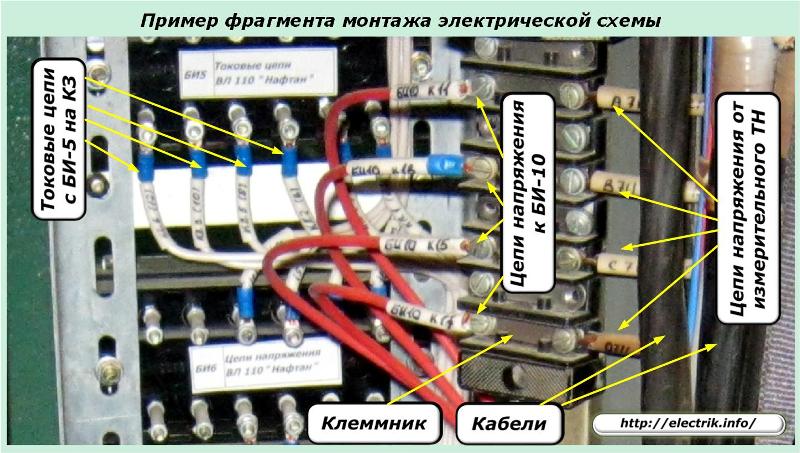

Tel tanımları

Telin her iki ucuna ekipman takarken, ışıkta ve silinmez mürekkepte solmaya karşı dirençli olan ve kabul edilen işareti belirten kambrik koyun. Belirtilen terminallere bağlanırlar. Adlandırma yalnızca "0", "9" sayılarını içerdiğinde. “6”, onlardan sonra arkadan gelen yazıyı düşünürken bilgilerin yanlış okunması dışında bir nokta koymuşlar.

Basit ekipman için bu teknik yeterlidir.

Karmaşık ve dallı sistemlerde sonun dönüş adresini ekleyin. İki bölümden oluşur:

1. ilk olarak, arka tarafa bağlı elemanın konum tanımlamasının numaralandırması gelir;

2. Sıradaki terminal numarası.

Örneğin, Kn2 düğmesinin 2 nolu bağlantı ucunda, 5-04-3 imzalı kambric aşınmış bir kablo bağlanmalıdır. Bu yazıt şu anlama gelir:

• 5 - montaj ve devre şemasına göre kablo markalama;

• 04 - Başlat düğmesinin montaj birimi numarası;

• 3 - terminal numarası Кн1.

Alternatif dizilimin yanı sıra braketlerin veya diğer işaret ayırıcılarının kullanımı değişebilir, ancak elektrik tesisatının tüm bölümlerinde eşit olarak yapılması önemlidir. İşaretleme, çalışma çizimlerine ve kablo bağlantı şemasına tam olarak uygun olarak yapılmalıdır.

Uzmanların, monte edilmiş devreyi, sorun giderme veya önleyici bakım sırasında hızlı bir şekilde yapılması gereken bir kağıt sayfasından olduğu gibi rahatça okumasını sağlar.

Bilgi için: tellerin uçlarının daha erken işaretlenmesi gerçekleştirildi:

• yağlı boya ile işaretlerin belirlenmesi ile porselen uçların takılması;

• damgalı bilgilerle alüminyum belirteçleri asmak;

• karton etiketlerin mürekkep veya kalem yazıtlarıyla sabitlenmesi;

• diğer mevcut yollar.

Bağlantı şeması, bir tel bağlantı tablosu ile desteklenebilir veya değiştirilebilir. Şunu gösteriyor:

• her telin işaretlenmesi;

• bağlantısının başlaması;

• ters uç;

• derece, metal türü, kesit alanı;

• diğer bilgiler.

Tel markalama

Nereden geliyor

Nereye geliyor

Marka, tür, alan

A12

SA-4

QF-3

PVG (2,5 mm kare)

B14

SA-2

SA-7

PVG (1,5 mm kare)

Kablo tanımları

Her elektrik tesisatının zorunlu bir elemanı, karmaşık bölgelerdeki her bir bağlantı için veya birkaç basit bağlantı için ortak olan bir kablo magazini. Her kablo bağlantısı hakkında tam bilgi içerir.

Örneğin 110 kV trafo merkezinin dış mekan şalt sisteminde 25 havai güç hattının çalışmasını kontrol eden güç kesitli otobüsler ve anahtarlarla, her havai hat için bir montaj bağlantısı oluşturulur. Belgede ve ekipman üzerinde belirtilen ayrı bir numara atanır.

Bu ana şalterden gelen Hat No. 19, güç kaynağının ana konumu ve kurulum ataması için operasyonel sevk adı verilir, örneğin, istasyondaki bu havai hattın ikincil kablo ağları da dahil olmak üzere tüm ekipmanlara tutturulmuş 19-SL.

Çizgiye ait kablonun yanı sıra, kablo magazini ve ekipmanı, özelliklerini istendiği gibi gösterir, örneğin:

• akım veya gerilim devrelerinin ölçülmesi;

• otomasyon veya kontrol devresi;

• koruma;

• alarm;

• kilitlemek;

• diğer ikincil cihazlar.

Elektrik devrelerini kurarken, çeşitli uzunluklardaki kablo hatları kullanılabilir. Panel veya dolap girişinde sayıları oldukça büyük olabilir. Hepsi her iki uçta ve binanın duvarlarını ve diğer bina yapılarını geçerken işaretlenmiştir.

Kablo üzerinde, bağlılığını, amacını, markasını, çekirdeklerin bileşimini gösteren bilgileri içeren bir etiket asılır. Keserken, her tel işaretlenir. Elektrik devresine bağlı uçlar, kablo aksesuarı, terminal bloğundaki anahtarlı terminal sayısı ve zincir tanımı hakkında bilgi ile işaretlenmiştir.

Rezervdeki gevşek kablo damarları ve işçiler çağrılmalı ve işaretlenmelidir. Ancak, pratikte, bu gereksinim nadiren uygulanır.

Bağlantı şemalarında münferit elemanların tanımlanması özellikleri

Yerel koşullara göre, bazen genel kabul görmüş kurallardan saparlar, devrelerin çizilmesini ve elektrik devrelerinin hayattan okumalarına halel getirmeden kurulmasını kolaylaştırırlar.

Çoğu zaman bu şu durumlarda oluşur:

• parçaların doğrudan röle ve cihazların kontak terminallerine menteşeli montajı;

• kısa, açıkça görülebilir jumper ayarı.

Atlı Montaj

VD4 ve VD5 diyotlarının, K3 ve K4 rölelerindeki AB sargılarının terminallerine paralel monte edilmesine bir örnek, bağlantı şemasının bir parçasında gösterilmiştir.

Bu durumda, işaretleme ve imza olmadan doğrudan monte edilirler.

jumper

Aynı parça, aynı rölelerin sargılarının aynı terminalleri A arasına bir jumper montajını göstermektedir.

Elektrikli ekipmanların montajı, tekdüzen kurallara göre oluşturulan temel ve kablo şemalarına göre gerçekleştirilir. Onarım ve bakım çalışmalarının hızlı ve verimli bir şekilde yapılması için görünürlük, erişilebilirlik, bilgi içeriği gereksinimlerini karşılamalıdır.
