Tasarımcı için hayatı kolaylaştıran beş ücretsiz program
Her tasarımcı, robotların hızlı, doğru ve doğru bir şekilde çizim yapmasını gizlice hayal eder ve bir kişi bunun için harika bir maaş alır. Böyle bir otomasyon hala çok uzak, ancak proje ve ilgili dokümantasyon hazırlamak için harcanan zamanı azaltarak işinizi kolaylaştırmak oldukça gerçekçi. Dört yararlı programlar ve bir akıllı telefon uygulaması yardımcı olmak için!
SmartLine 1.9
Avantajları: 0.4 kV havai hat projesinin geçerli norm ve kurallara uygun olarak uygulanmasına yardımcı olur; Veritabanları düzenli olarak güncellenir ve internetin olmadığı zamanlarda kullanılabilir.
dezavantajları: AutoCad LT ile uyumlu değildir.
Açıklama: SmartLine 1.9 eklentisi, örnek projeler içeren bir AutoCad paletidir. Bir mühendis gerekli destekleri çizime sürükler veya otomatik olarak hat güzergahına yerleştirilir. Buna ek olarak, program mühendislik yapıları ile kesişimleri hesaplar, destek, hendek ve çalışmaların yanı sıra kablo günlükleri ifadeleri oluşturur.
Belgeler sadece tasarımcının değil, aynı zamanda tahmin edicinin çalışmasını kolaylaştıran Excel ve Writer'a aktarılabilir.
Tüm düğümlerin bileşimi, kendinden destekli yalıtımlı teller için en popüler bağlantı parçaları için hazır çizimler ve tipik çözümlere dayanmaktadır - IEK® (SmartLine ayrıca diğer üreticilerin tabanlarına sahiptir). Herhangi bir öğe aniden koleksiyonda değilse, onu oluşturabilir ve diğer tasarımcılar için kullanılabilir hale getirebilirsiniz. Program tarafından önerilen herhangi bir standart çözüm, belirli bileşenleri belirterek kendi benzersiz düğümü ile değiştirilebilir.
Yardımcı program, uyumluluk sorunlarını ortadan kaldıran ve iş arkadaşlarınızla belge alışverişini kolaylaştıran AutoCad'in işlevlerinden en iyi şekilde yararlanır.

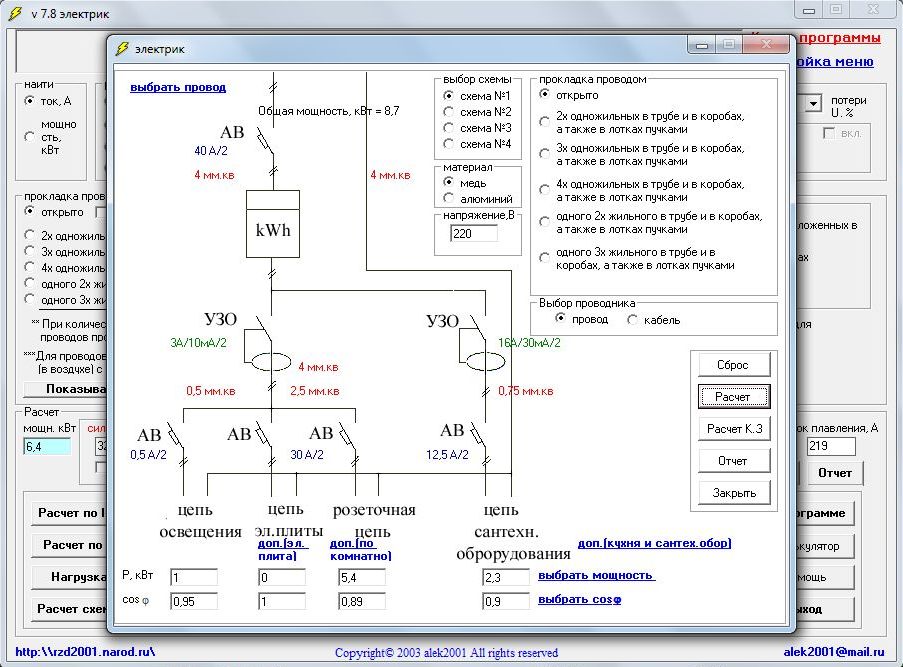

Elektrikçi 7.8
Avantajları: kaynak talep etmemek; hızlı bir şekilde küçük elektrik hesaplamaları yapmanızı sağlar.
dezavantajları: çok basit bir arayüz, çünkü çalışma sonuçlarında güvensizlik var; En son sürüm 8.6, ancak indirmek için sadece 7.8 bulunabilir (başlıkların güvencelerine rağmen).
Açıklama: Program basit bir elektrikli hesap makinesi gibidir. Ancak, ilk hesaplamadan sonra tasarımcının veya yükleyicinin onsuz nasıl yapabileceği belirsizleşir. Özellikle program operasyonel ve küçük ölçekli hesaplamalar yaparken yardımcı olur.
Belirli bir dahili ağda ne tür bir akım olacağını hayal etmeniz gerektiğinde ve doğru kabloyu ve anahtarlama cihazını seçtiğinizi varsayalım. Voltaj, güç ve diğerleri gibi başlangıç parametrelerini ayarlayarak şunları hesaplayabilirsiniz:
-
devrede akım;
-
kısa devre akımı;
-
makine gruplarına göre akım dağılımı;
-
3-10 kV hatlar dahil olmak üzere voltaj ve güç kayıpları;
-
topraklama;
-
yıldırımdan korunma ve çok, çok daha fazlası.
Hesaplamaları yaparken büyük bir yardımcı, transformatörlerin özelliklerini, tellerin metallerinin ana özelliklerini, kablo çekirdeğinin özgül ağırlığını, çeşitli ekipmanların güç faktörlerini ve güç tüketicilerini vb. Gösteren yerleşik kılavuzdur.
Program, tasarlanan odalardaki dört optimum elektrikli bileşen yerleşimi seçeneği sunan ve seçilen çözümün uygulanması için tüm malzemelerin maliyetini hesaplamaya yardımcı olan görsel bir editör sağlar.

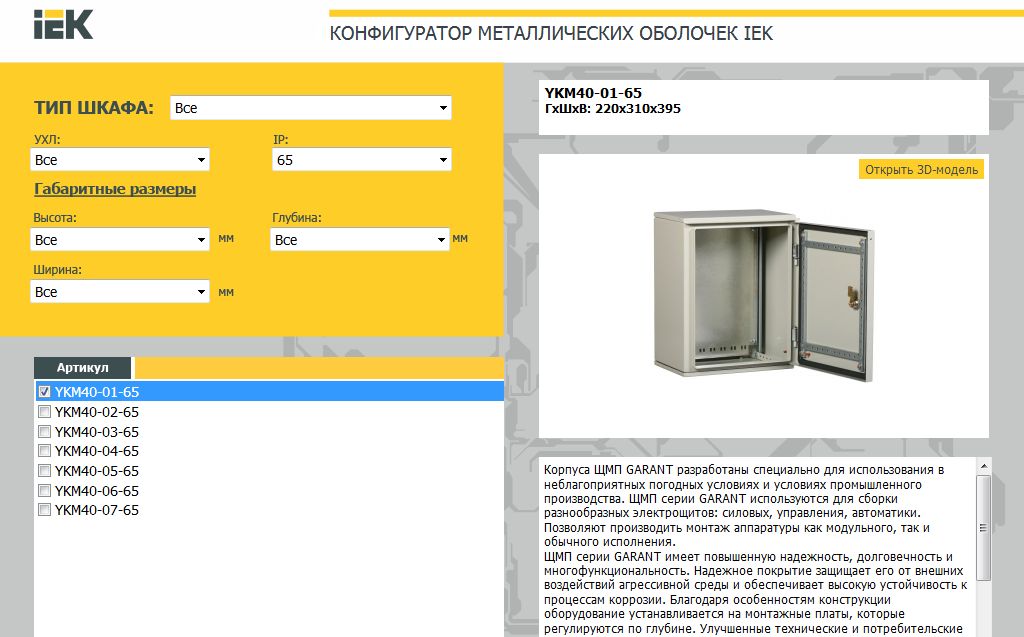

IEK Metal Kabuk Yapılandırıcı
Avantajları: çevrimiçi çalışır, hiçbir şey indirip yüklemenize gerek yoktur; ekipman çizimleri dwg formatında ihraç edilebilir ve işte kullanılabilir.
dezavantajları: birden fazla kabini karşılaştırmanın bir yolu yoktur.
Açıklama: Bugün, pazar, anahtarlama cihazları ve onlar için aksesuarlar da dahil olmak üzere çok çeşitli elektrikli ürünler sunmaktadır. Çeşitlilik, elbette, memnun olur, ancak aynı zamanda elemanları seçmek kolay değildir.Gerekli özelliklere ve en önemlisi en uygun fiyat ve kalite oranına sahip en güvenilir ve kurulumu kolay ürünü bulmak gerekir.
Kural olarak, zaten bu aşamada, tasarımcılar internette sonsuz sörf yapmak zorunda kalırken, montajcılar mükemmel bir çözüm bulmak için bazen tüm olası satış noktalarının etrafında dolaşıyorlar. Ancak yine de kurulum için aksesuarları doğru seçmeniz gerekiyor ...
IEK GROUP'un özel bir kabuk yapılandırıcısı bu işlemi büyük ölçüde kolaylaştırıyor, tüm metal dolaplar ve özellikleri burada sunuluyor. Bir dakika içinde belirli bir özellik kümesi için anahtarlama ekipmanı kurmak için metal bir kutu seçmenize izin verir - örneğin, boyutlar, iklim performansı ve koruma derecesi. Gerekli alanları doldurduktan sonra, program bir metal kutu seçecektir.
Giriş anahtarlama cihazları, katlanabilir metal kutular, montaj panelli dolaplar, aydınlatma panelleri ve yangın ekipmanı kutuları tasarlamak mümkündür. Kullanıcı ayrıca fotoğraf, açıklama ve 3D model mevcuttur. Tasarımcı kabuğa karar verdikten sonra, yapılandırıcı aksesuarları seçmeye yardımcı olur.
Avantajları: bilgisayar kaynakları talep etmemek; Programı kullanmak için yerleşik bir talimat vardır.
dezavantajları: Trays 3.0'ın çevrimiçi sürümü sağlanmamıştır. Çalışmaya başlamadan önce programın indirilmesi gerekiyor.
Açıklama: metal tepsilere dayalı kablo güzergahlarının hesaplanmasına ve onlar için bağlantı elemanlarının ve aksesuarların seçilmesine yardımcı olan IEK GROUP şirketinden faydalı bir program. “Trays 3.0” lansmanından sonra, ekranda programın işlevselliğinden en iyi şekilde nasıl yararlanabileceğinizi açıklayan bir talimat görünecektir.
Yazılım paketi, kablonun sayısına ve türüne bağlı olarak, bağlantı elemanlarının türlerini, aksesuar setlerini seçerek tepsinin doldurulmasını ve yükü hesaplamanızı sağlar. Seçilen tüm ürünler, dokümantasyon hazırlamak ve yanlışlıklardan ve hatalardan kaçınmak için gereken süreyi azaltan “CO'ya Ekle” düğmesine tıkladıktan sonra spesifikasyona otomatik olarak dahil edilir.
Program rotanın çeşitli bölümlerini oluşturma yeteneğini uygular. Tüm öğeler için açıklamalar ve fotoğraflar vardır. Spesifikasyon e-tablo veya pdf formatında yüklenir. Program, en yaygın CAD sistemleri için bir metal tepsi veritabanı içerir: Revit, NanoCAD, AutoCAD.
Genel olarak, “Trays 3.0” sadece tasarımcılar için değil, aynı zamanda gerekli sayıda tepsi, aksesuar ve donanımın hesaplanmasının çok daha kolay olacağı ticaret şirketleri için de kolay ve kullanışlı bir araçtır.
Aydınlatma Hesaplamaları v 4.1.4 (veya Yıldırım Hesaplamaları)
Avantajları: bir akıllı telefona yükler.
dezavantajları: Yalnızca Android ücretsiz sürümün işlevselliği sınırlıdır.
Açıklama: Uygulama bir akıllı telefon veya tablete kurulur ve aydınlatma ile ilgili hesaplamaları kolayca ve hızlı bir şekilde yapmanızı sağlar. İki sürümü vardır - ücretsiz ve ücretli (Pro sürümü).
Ücretsiz versiyonun birçok ilginç işlevi vardır - örneğin, parametrelere göre fikstür sayısını belirleyebilir, bir ölçü biriminden diğerine fiziksel miktarları aktarabilir, bazı elektriksel hesaplamalar yapabilir, ancak. Formüller yalnızca Pro sürümünde mevcuttur.
Uygulama, özellikle yerinde bir şey hesaplamanız gerektiğinde, aydınlatma tasarımında paha biçilmez bir araç olacak, ancak güçlü yazılımlı bir bilgisayar yok - akıllı telefon her zaman yanınızda. Kolayca kurulur, akıllıca çalışır, gadget'ın birkaç kaynağını tüketir.
Makale sadece birkaç örnek vermektedir. Aslında, bir tasarımcı için bir akıllı telefon için birçok yararlı program, çevrimiçi hizmet, yardımcı program ve uygulama var. En uygun olanı seçin, kendi araçlarınızı oluşturun, üretkenliğinizi ve verimliliğinizi artırın.
