Akım ölçüm kelepçeleri nasıl kullanılır

Mevcut elektrik tesisatlarının durumunu değerlendirirken veya voltaj altında onarım çalışmaları yaparken, elektrikçiler farklı devrelerden akan akımların değerlerini ölçmeli ve karşılaştırmalıdır. Bu, operasyonel şemayı analiz etmenizi, ortaya çıkan arızaları zamanında ortadan kaldırmanızı sağlar.

Çoğu zaman, tüm bunlar tüketicilere güç kaynağının teknolojik sürecini bozmamak için elektrik devrelerini kesmeden yapılmalıdır.

Güç kaynağını kesmeden yük akımlarını ölçmenin iki yolu vardır:

1. sıradan ampermetreler, bunların içinden ilk bypass şant zincirlerini oluştururlar ve daha önce hazırlanmış bir yerde akımın yapay olarak kopması nedeniyle çalıştırılırlar. Ölçümlerin sonunda, önceki tüm teknolojik işlemleri ters sırada gerçekleştirmek için elektrik devresini geri yüklemek gerekir;

2. Bu amaç için özel olarak tasarlanmış bir alet kullanarak - akım kelepçeleri.

İlk ölçüm yöntemi karmaşık, zaman alıcı, tehlikeli, yüksek vasıflı işçiler, iyi ön eğitim gerektirir. Bu nedenle, sadece aşırı durumlarda kullanmaya çalışırlar ve günlük uygulamada, ölçümler mevcut kelepçelerle yapılır.

Ne tür pens ampermetre var

Çoğu zaman, pratikte, sabit (doğrultulmuş) veya alternatif bir sinüzoidal akımla ortaya çıkarlar. Bu türlerin her ikisi için, mevcut bir elektrik tesisatında tüketicilerin güç besleme devresini bozmadan güç akışının büyüklüğünü ve hatta yönünü ölçmenin mümkün olduğu çeşitli akar tasarımları oluşturulmuştur.

Aşağıdaki fotoğraf, akım vektörünün açısının, koruyucu cihazların ölçüm devrelerindeki taban gerilimi yönünden sapmasının ölçülmesini göstermektedir.

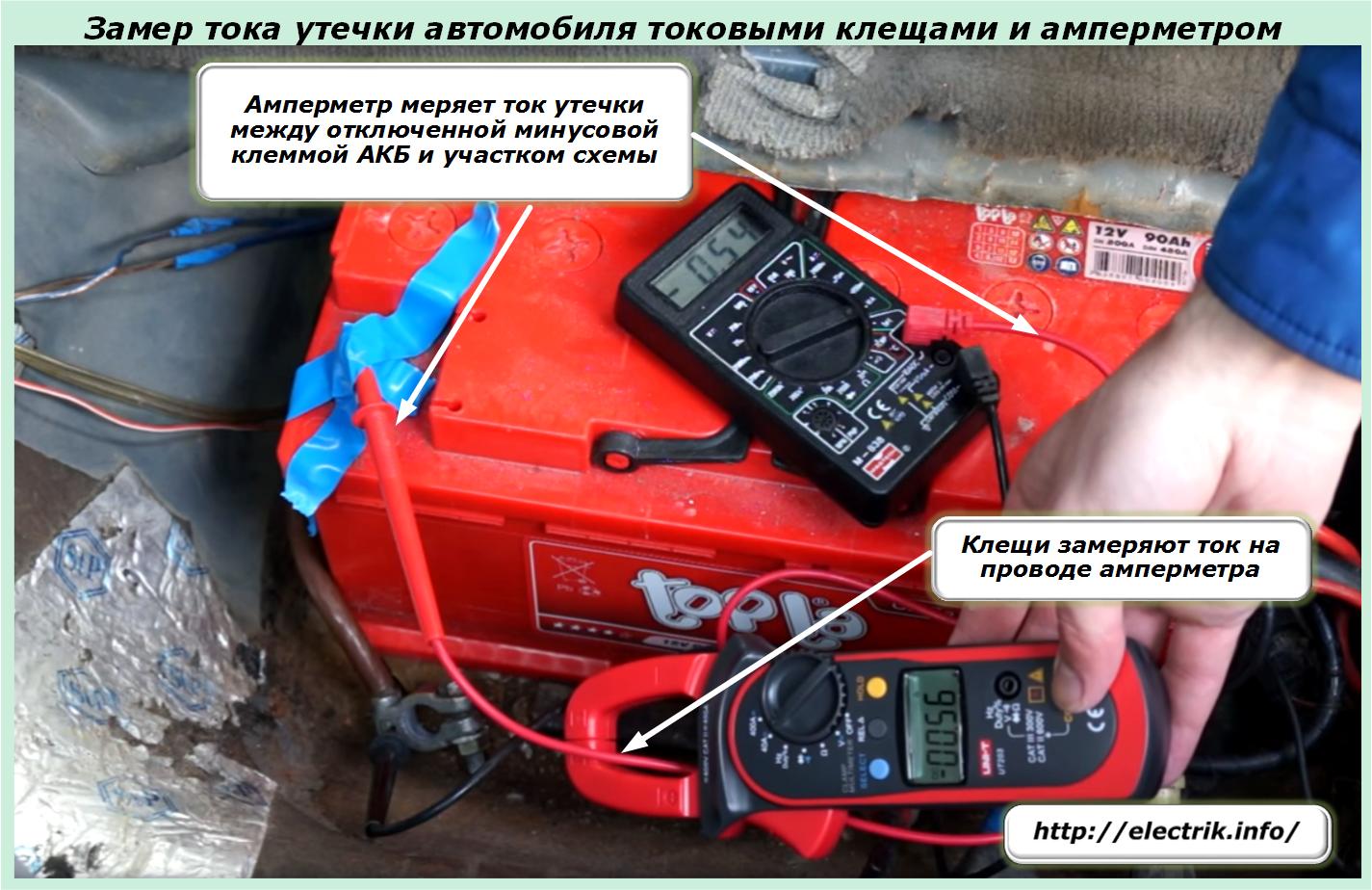

DC kelepçeleri ve bir ampermetre kullanarak bir otomobilin elektrikli ekipmanının kırık yalıtımı ile kaçak akımları ölçmek için bir yöntem fotoğrafta gösterilmiştir.

Kullanılan ölçüm devresi, kelepçelerin kendileri ampermetrenin kelepçesine bağlı telden geçen akımı gösterecek şekilde monte edilir. Farklı hassasiyet aralıklarında çalışmasına rağmen her iki cihaz da aynı değeri gösterir.

Bu örnek, çeşitli cihazlarla ölçümün kolaylığını ve doğruluğunu açıkça göstermektedir. Doğru akımı ölçmek için akım kelepçeleri alternatif akım tasarımlarından daha az yaygındır, ancak son zamanlarda üretimleri önemli ölçüde artmıştır.

Ayrıca, ölçüm ekipmanı üreticilerinin DC ve AC devrelerinde kullanılabilen kombine kullanım için keneler üretimini başlattığı da unutulmamalıdır. Böyle bir tasarım, örneğin, Fluke 376 modelinde ve benzerlerinde somutlaşır.

İlk üç fotoğrafta gösterilen akım kelepçeleri, elektrik devresinin ölçülen parametrelerinin birincil değerlerini hemen görüntüleyen dijital bir ekrana sahiptir. Ancak, elektrikçiler için ölçüm araçlarının cephaneliğinde, ok işaretçileri olan çok sayıda cihaz ve birkaç subranjdan oluşan bir ölçek hala çalışıyor.

Bu tür tasarımları kullanırken, dikkatlice bir sayı almak ve bazen düzeltme faktörlerini tanıtmak gerekir.

Uygulanan voltajın büyüklüğüne göre, akım kelepçeleri çalışan cihazlara ayrılır:

• 1000 volta kadar;

• veya 1 kV üzeri.

Kullanılan yalıtımın koruma sınıfında farklılık gösterirler ve güvenlik kurallarına farklı uyum gerektirirler.

Bu tür cihazları uygun şekilde kullanmak için, çalışma ve tasarım prensibini bilmeniz gerekir.

Akım ölçüm kelepçeleri nasıl

Çeşitli modellerin cihazı, imalatlarının zamanlamasına ve dahili devrenin karmaşıklığına bağlı olarak önemli ölçüde değişebilir. Ancak ölçüm ve kontrol ilkeleri hemen hemen her yerde aynıdır. Bu nedenle, büyük yetenekleri olan ve buna bağlı olarak artan sayıda fonksiyon ve kontrole sahip olan Fluke 376 modelini çalışmanın temeli olarak ele alacağız.

Tasarıma dahil edilen çalışma prensipleri

Herhangi bir cihazın dielektrik mahfazasına yerleştirilir:

• akım transformatörü (a) çıkarılabilir bir manyetik tahrik ve kontrolü için bir kaldıraç sistemi, (b) ikincil bir sargı;

• bilgi panosu ile ölçüm sistemi;

• kontroller ve anahtarlama modları;

• kontak jakları.

Akım kelepçelerine güç vermek için, ölçülen devrenin elektrik enerjisi veya bir dizi otonom voltaj kaynağı, örneğin iki AA pil kullanılabilir.

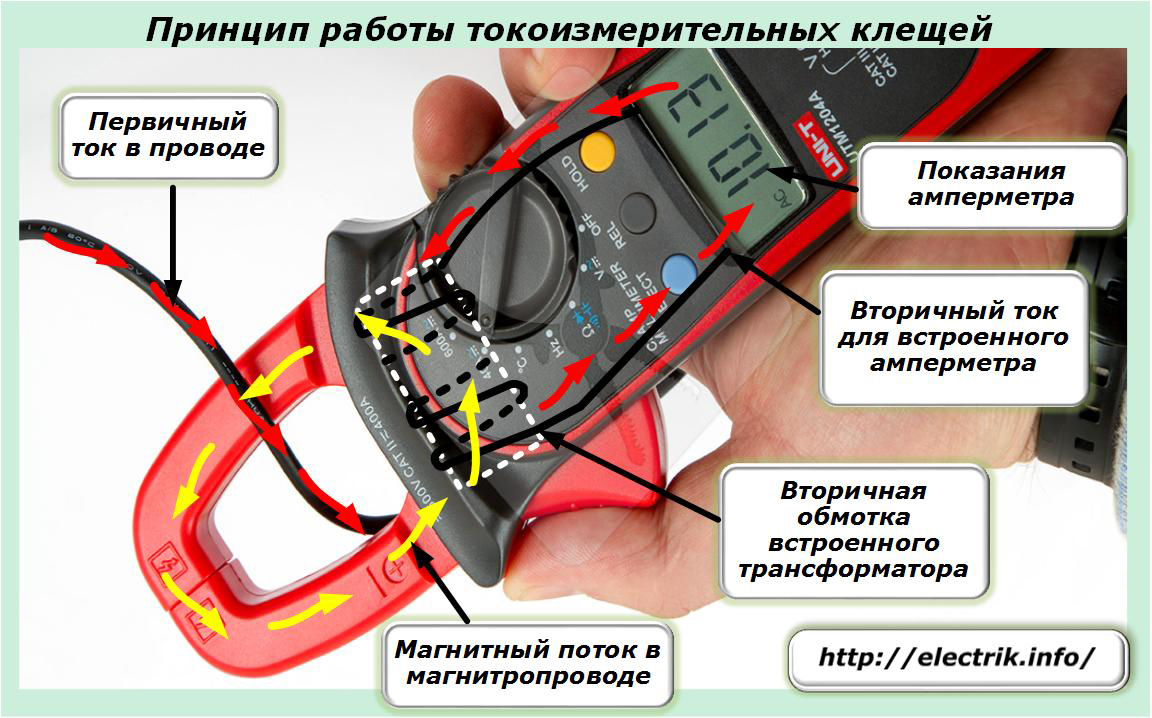

Çalışmanın temeli, sökülebilir bir manyetik devresi ve ikincil sargısı olan sıralı bir akım transformatörüdür, dönüşleri ikincil bir akımı indükleyen bir manyetik akı ile çaprazlanır. Değeri, bireysel tasarımlar ve yönlerde, birincil amperlerde dönüşüm katsayısı dikkate alınarak, ekranda nihai sonucu gösteren ölçüm sistemi tarafından belirlenir.

Ölçümü yapmak için akım iletkenini manyetik devrenin içine yerleştirmek gerekir. Bunu yapmak için:

• düğmeye basılarak, manyetik devrenin hareketli elemanları yetiştirilir;

• akım ile tel boşluğun içine sokulur;

• anahtarı bırakın ve hareketli kontakların tam kontağını takip edin.

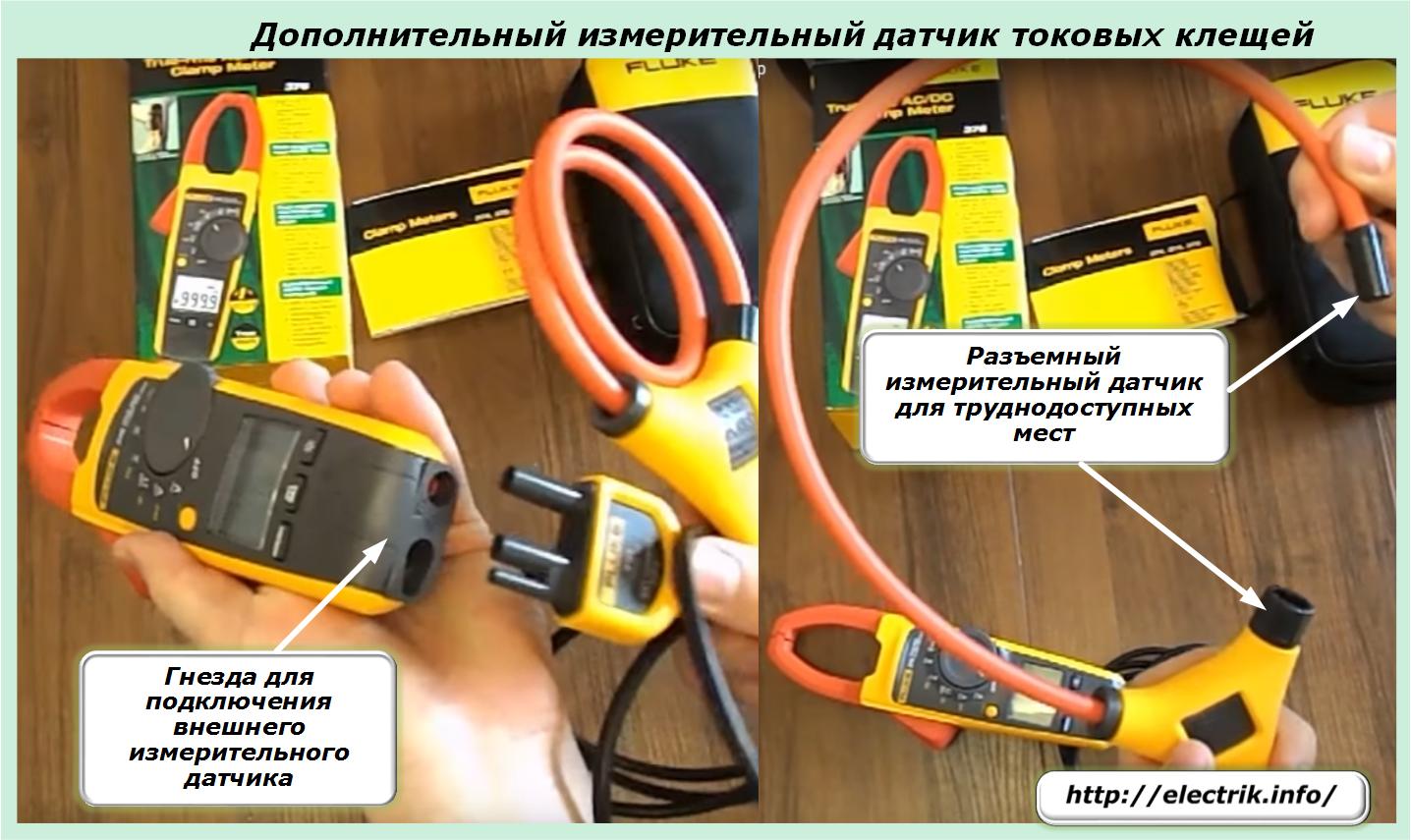

Çok miktarda elektrikli ekipmana sahip sıkışık dolapların içinde çalışırken, kayar bir manyetik çekirdeğin ucunu bir akım iletkeni yoluyla geçirmek bazen zor olabilir. Bu işlemi basitleştirmek için Fluke 376'nın isteğe bağlı bir ölçüm sensörü vardır. Enstrüman kitinin bir parçasıdır ve gerekirse ölçüm için kolayca hazırlanır.

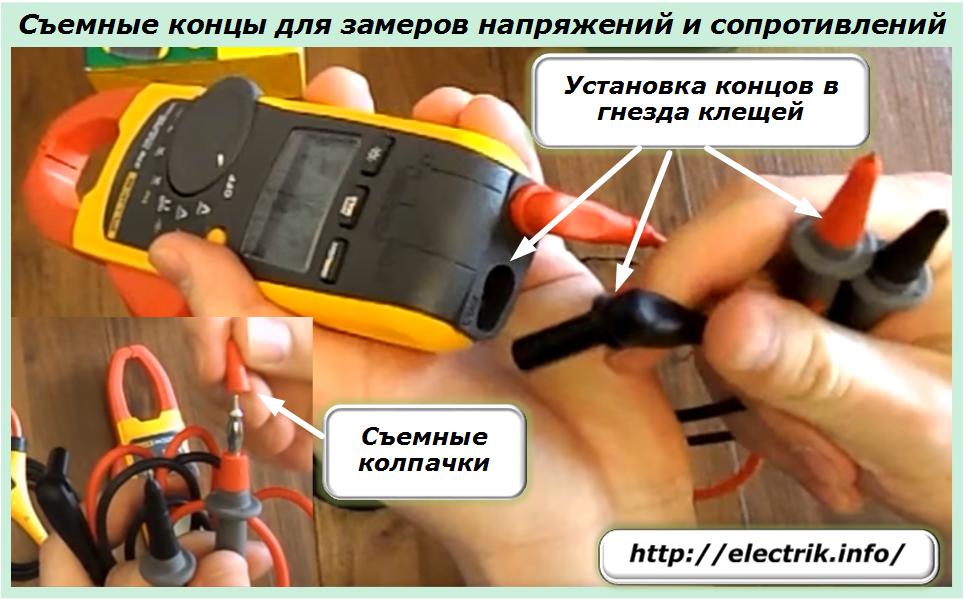

Gerilim altında güvenli çalışma için pense, yalıtım uçları ve kapakları olan ölçüm uçları ile donatılmıştır. Cihaz kasasına takıldığında, tasarımında girintilidirler. İyi yalıtılmış pabuçlarla birlikte, bu işlemdeki olası hataları azaltmaya, yanlışlıkla kısa devrelerin izinsiz oluşturulmasını ortadan kaldırmaya ve elektrik yaralanmasına izin verir.

Mevcut Kene Kontrolleri

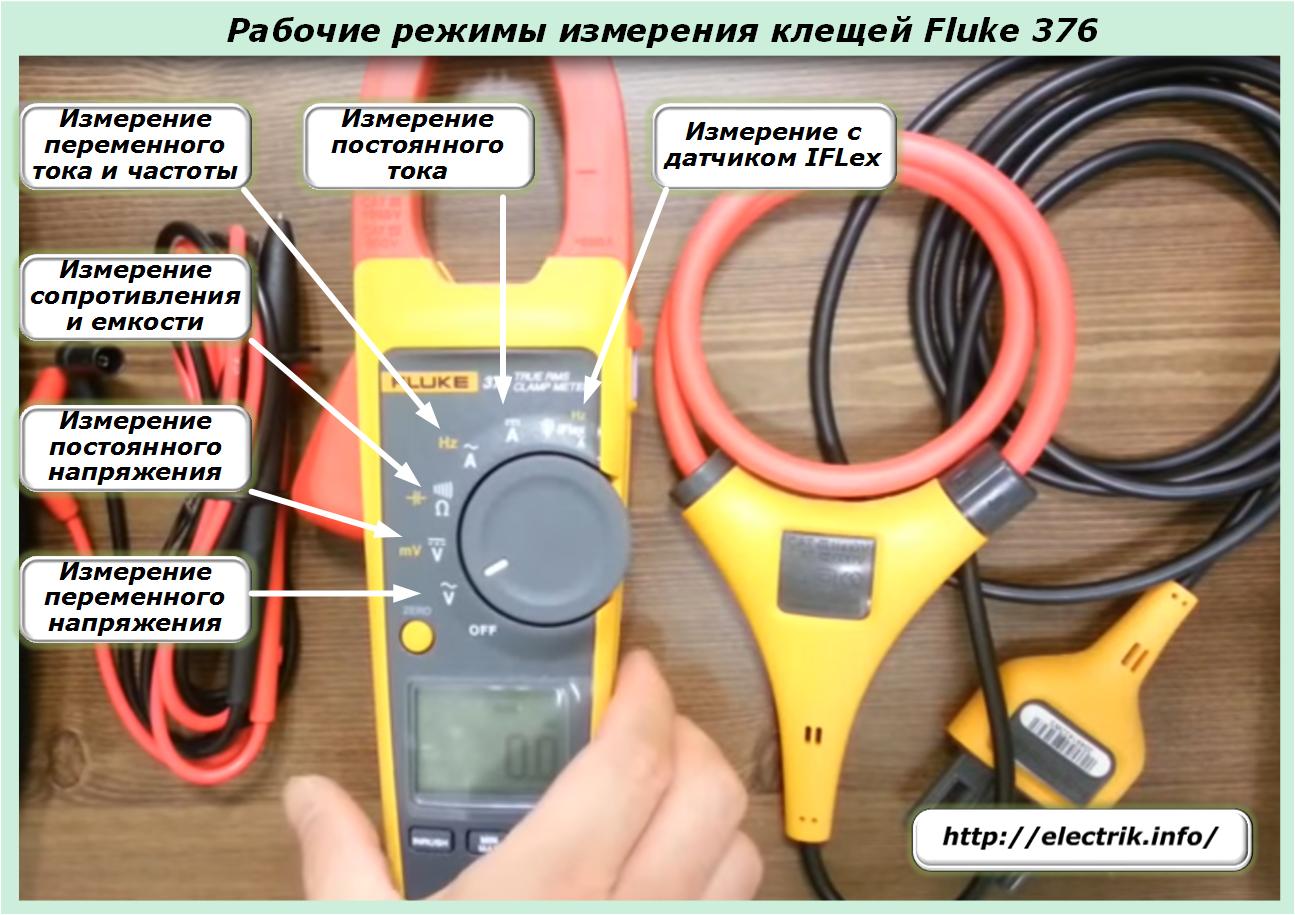

Döner mod anahtarının konumları yukarıdan üçüncü resimde Tex ekleri ile gösterilir. Çalışmaları, kasanın üzerinde bulunan kontrol düğmeleri ile tamamlanmaktadır.

SIFIR düğmesi, merkezi dairesel anahtar tarafından ayarlanan kelepçe modlarının içine geçmek için kullanılır ve MIN / MAX ölçüm sınırını belirlemenizi sağlar.

INRUSH düğmesi ani akımı değerlendirmek içindir. Cihazı karanlık bir işyerinde kullanmanın rahatlığı, aydınlatma görüntüsü ile aşağıdaki en sağ düğmeye basılarak işe giren dahili arka ışık ile önemli ölçüde sağlanır.

Mevcut değerleri ekranda sabitlemek için HOLD düğmesi kenelerin yan yüzeyine kurulur.

Akım kıskaçlarının bazı modellerinde, bu işlevlerin bazıları mevcut olmayabilir veya başka şekillerde uygulanabilir, ancak bu tür tüm cihazlar için genel ölçüm prensipleri korunur.

Akım pensleri ile nasıl ölçüm yapılır

Hazırlık işlemleri

Her ölçümden önce, harici voltaj kaynaklarının etkisini ve oluşturdukları parazitleri cihazın doğruluğu üzerinde kontrol etmek gerekir.

Güçlü asenkron elektrik motorları, güç transformatörleri ve ototransformatörler, bobinler, kaynak makineleri, anahtarlama güç kaynakları çalışma sırasında manyetik devrede indüklenen EMF'yi indükleyecek güçlü elektromanyetik alanlar oluşturabilirler.Onları hesaba katmak için, keneler, alternatif akımın ölçülmesi, manyetik devrenin kayma elemanlarının sıkıca kapatılması ve ekrandaki akımların sıfır okumasının kontrol edilmesi pozisyonuna yerleştirilir.

Akımları ölçme yöntemleri

Ölçüm cihazının tasarımı, akım değerini basit eylemlerle belirlemenizi sağlar: mod anahtarlarını uygun konuma ayarlayarak ve iletkeni kayan manyetik devrenin boşluğuna sokarak. Ölçülen değerin sayısal ifadesi otomatik olarak görüntülenir.

Bu teknoloji istisnasız tüm kenelerde kullanılır. Ancak gelişmiş cihazlarda IFLex sensörünü kullanabilirsiniz. Dar alanlarda çalışmayı kolaylaştırır.

Böyle bir işlem her zaman ayrı bir tel için gerçekleştirilir, çünkü ondan geçen akım manyetik çekirdek veya IFLex sensöründe keneler tarafından bir okumaya dönüştürülen bir manyetik akı oluşturur.

Manyetik devrenin içine iki akım iletkeni yerleştirilirse, onlardan gelen manyetik akı toplanır ve keneler genel bir sonuç gösterir.

Normal yalıtım sırasında hiçbir sızıntı olmadığından, faz ve sıfırdaki akımlar, fotoğrafta oklar ve işaretler + I ve –I ile gösterildiği gibi, eşit büyüklükte ve ters yönde yönlendirilecektir. Her biri, birbirlerinin hareketlerini toplayacak ve yok edecek bir manyetik akı yaratacaktır. Sonuç olarak, normal izolasyonlu skorbord sıfır sonuç göstermelidir.

Keneler bu durumda farklı bir değer gösteriyorsa, bu mevcut kablolarda sorun giderme için ciddi bir nedendir.

Akımları ölçmek için faydalı ipuçları

Fişli ve soketli opsiyonel kablo

Bir elektrikli cihazın, örneğin bir demirin akım tüketimini ölçmek için, faz ayrımı ve sıfır. Sürekli bir kabloda, bunu açmadan yapmak imkansızdır. Sorun, yükü ayrı çekirdeklere sahip bir adaptör aracılığıyla bağlayarak kolayca çözülebilir.

Düşük akımlar için artırılmış ölçüm hassasiyeti

Sıradan keneler için, cihazın düşük hassasiyeti nedeniyle küçük akımların değerlerini belirlemek zordur. Bu durumun çıkış yolu oldukça basittir: yukarıdaki fotoğrafta gösterildiği gibi iletkeni ölçülen akımla akım kelepçesinin manyetik kelepçesinden birkaç kez geçirin. Bu durumda, toplam manyetik akı dönüş sayısı ile orantılı olarak artar ve ekran da artar.

Sadece referans değeri dönüş sayısına bölmek ve küçük akımlar için bile kesin değeri elde etmek için kalır.

Bu tekniğin yalnızca esnek, yalıtımlı iletkenlerle çalışmaya uygun olduğunu unutmayın.

Gerilim Ölçüm Yöntemleri

Akım kelepçelerinin voltmetre modunda kullanılması, prensip olarak, diğer cihazlarla benzer ölçümlerden farklı değildir.

İletkenlerin çıkarılabilir uçları, daha önce anahtarlarla voltaj ölçüm moduna aktarılan penslerin yuvalarına monte edilir. Yalıtılmış tellerin ikinci uçları potansiyel terminallere uygulanır ve yukarıdaki fotoğrafta gösterildiği gibi ekrandaki sayıyı alır.

Direnç, frekans ölçme özellikleri. sıcaklık

Bu modlarda, keneler sıradan bir multimetre gibi çalışır ve bunlar için genel ölçüm kuralları geçerlidir. Bkz multimetrenin nasıl kullanılacağına dair ayrıntılı talimatlar.

Güç tüketimini ölçmenin yolları

Akım penslerinin gücü ölçmek ve okumak için doğrudan bir yöntemi yoktur, ancak bu işlemi dolaylı olarak yapabilirler. Bunu yapmak için, yukarıda açıklanan yöntemleri belirlemeniz gerekir:

• yük akımı;

• şebeke çalışma voltajı.

Sonra güç elde etmek için çoğalırlar. Örneğin, bir elektrikli ütü ile 9.2 amperlik bir akım ölçtük ve bir ev ağının voltajı 220 volt. Onları çarpın ve kazanın: 9.2x220 = 2024 VA.

Güç tüketiminin iki kilovat olduğu sonucuna varabiliriz.

Yabancı tüketicilerin yokluğunu kontrol etme

Akım kelepçelerini kullanarak, tüketicilerin güç kablosuna yetkisiz bağlantısını kontrol edebilirsiniz. Bunu yapmak için, yük ölçme modunda kelepçeleri giriş kalkanına takmak ve olağan gücü açık bırakmak, tüm ışıkları kapatmak ve tüm soketleri cihazlardan çıkarmak, yani giriş kablosu için boşta bir çalışma sağlamak yeterlidir.

Bu durumda keneler sıfır değeri gösteriyorsa, yetkisiz bağlantı ve kaçak akım yoktur. Aksi takdirde, böyle bir yük oluşumunun nedenini dikkatlice anlamalısınız.

Güvenlik ve Doğruluk Önerileri

1. Herhangi bir ölçüm cihazı belirli teknik koşullar altında kullanılmak üzere tasarlanmıştır ve belirli yüklerle çalışmak içindir. Bu özellikleri önceden tanımalı ve çalışma sırasında gözlemlemelisiniz.

Örneğin, Fluke cihazları için CAT III 600 V veya CAT III 300 V işaretleri kullanılır Cihazın elektrik devresinin, ölçülen şebekede sırasıyla 600 veya 300 volta kadar kısa süreli aşırı gerilimlere karşı korunduğunu gösterir.

Ölçülen değerin sınırı bilinmiyorsa, cihazda maksimum değer modu ayarlanır.

2. Kayan manyetik çekirdek üzerinde çalışma yalıtımı ve ölçüm uçları, kullanıcının voltaj altında çalışırken yetkisiz kısa devreler oluşturmasını önler. Durumunu izlemek gerekir. Bu durum özellikle çıplak, yalıtımsız kablolardaki akımları ölçerken önemlidir.

3. Akım pensleri ölçüm cihazlarına aittir. Bir elektriksel ölçüm laboratuvarında periyodik metrolojik doğrulamaya tabi tutulmalı ve geçerlilikleri sınırlı olan gövdesinde mührü veya doğrulama sertifikasına sahip olmalıdırlar.

4. Akım kelepçeleri gerilim altında çalışmak için kullanıldığından, güvenli çalışmalarının ön şartı, bir elektrik test laboratuvarında, yalıtım protokolünün tasarımı ve uygun damganın yapıştırılması ile yalıtım tabakasının mukavemet için periyodik olarak test edilmesidir.

İzolasyon testini ve doğrulamasını geçmeden, üreticiden yeni satın alınmış olsa bile, pense çalışmalarında kurallar tarafından yasaklanmıştır. Depolama veya nakliye yönetmelikleri ihlal edilirse hasar oluşabilir. Aracın mağazada satış öncesi hazırlanması, meydana gelen hataları tespit edemez.

5. Direnci ölçmeden önce üzerinde gerilim potansiyeli olmadığından emin olunmalıdır. Sadece ölçümlerin doğruluğunu etkilemekle kalmaz, aynı zamanda hasar verebilir, tehlikeli akımların oluşumu ile hassas ölçüm devrelerini yakabilirler.

6. Gerilim altındaki akım kelepçeleriyle çalışmak, hayatı tehdit eden kişi kategorisini ifade eder. Sadece elektrik güvenliği grubu üçte birinden düşük olmayan eğitimli ve eğitimli personelin girmesine izin verilir.
