Sıfır ve faz nedir?
Böyle bir soru bazen, bir dizi tamir aracında usta olan, ancak daha önce özellikle kablolama cihazına girmeyen acemi elektrikçiler veya apartman sahipleri için ortaya çıkar. Ve sonra an geldiğinde çıkış çalışmayı durdurdu veya avizedeki bir ışık parlıyor, ama bir elektrikçi aramak istemiyorum ve her şeyi kendim yapmak için büyük bir istek var.
Bu durumda, ev sahibinin birincil görevi, ilk bakışta göründüğü gibi arızayı ortadan kaldırmak değil, elektrik akımının kurallarına uymak, elektrik akımının etkisi altına düşme olasılığını ortadan kaldırmaktır. Bazı nedenlerden dolayı, çoğu sağlığını ihmal ederek unutur.
Kabloların tüm akım taşıyan parçaları güvenilir bir şekilde yalıtılmalı ve soketlerin temas noktaları gövdenin derinliklerine gizlenmelidir, böylece vücudun açıkta kalan kısımlarıyla kazara temas olasılığı yoktur. Sokete takılan fişin mekanik tasarımı bile, her iki temasa da tutulması ve elektrik akımının etkisi altına girmesi oldukça sorunlu olacak şekilde düşünülür.
Günlük yaşamda bunu fark etmiyoruz ve bilinç, elektrikli cihazlarla onarım çalışmaları sırasında zararlı olabilecek elektriğe dikkat etmeme alışkanlığını geliştirdi. Bu nedenle, temel güvenlik kurallarını inceleyin ve elektriği kullanırken dikkatli olun.
Ev kabloları nasıl

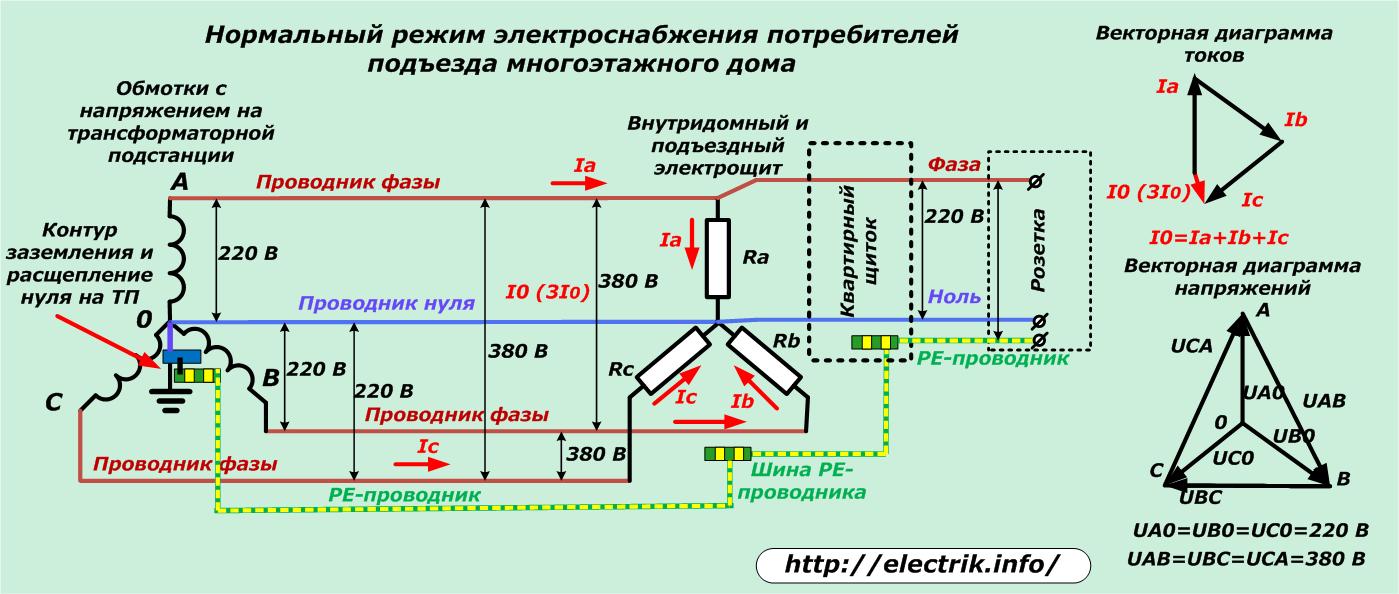

Bir konut binasına elektrik, bir endüstriyel güç kaynağı ağının yüksek voltaj voltajını 380 volta dönüştüren bir transformatör alt istasyonundan gelir. Transformatörün sekonder sargıları, üç terminal bir “0” ortak noktasına bağlandığında ve diğer üçü “A”, “B”, “C” terminallerine bağlandığında “yıldız” şemasına göre bağlanır (büyütmek için resmin üzerine tıklayın).
Birbirine bağlı “0” uçları trafo merkezinin toprak devresine bağlıdır. Burada sıfıra bölme;
-
resimde mavi olarak gösterilen sıfır çalışma;
-
koruyucu PE iletkeni (sarı-yeşil hat).
Bu şema altında, yeni inşa edilen tüm evler yaratılır. O aradı TN-S sistemi. Üç faz teli ve evdeki santralin girişinde listelenen sıfırların her ikisi de var.
Eski inşaatın binalarında, genellikle endeks ile gösterilen beş telli bir devre yerine bir PE iletkeni ve dört-, yokluğu vardır. TN-C.
TP'nin hava telleri veya yeraltı kabloları üzerinden çıkış sarımından gelen fazlar ve sıfırlar, çok katlı bir binanın giriş kalkanına beslenir ve üç fazlı bir voltaj sistemi 380/220 volt oluşturur. Sürücü kalkanlarında boşanıyor. Dairenin içinde bir faz 220 voltluk bir voltaj vardır (resimde “A” ve “O” kabloları vurgulanmıştır) ve koruyucu iletken PE.
Binanın eski kablolarının rekonstrüksiyonu yapılmazsa son eleman mevcut olmayabilir.
Bu şekilde "Sıfır" apartmanda, trafo merkezindeki toprak devresine bağlı bir iletken çağırırlar ve bir yük oluşturmak için kullanılırlar. "Aşamaları"TP üzerindeki sargının karşı potansiyel ucuna bağlanır. Koruyucu sıfırPE iletkeni olarak da adlandırılır, güç kaynağı devresinden çıkarılır ve ortaya çıkan arıza akımlarını saptamak için olası arızaların ve acil durumların sonuçlarını ortadan kaldırması amaçlanır.
Bu şemadaki yükler, her katta ve yükselticilerde, belirli apartman kalkanlarının erişim panosundaki belirli 220 volt hatlara kablolanması ve bağlanması nedeniyle eşit olarak dağıtılır.
Eve ve sundurmaya sağlanan voltaj sistemi, TP'nin tüm vektör özelliklerini tekrarlayan tek tip bir "yıldız" dır.
Tüm elektrikli cihazlar dairede kapatıldığında ve prizlerde tüketici olmadığında ve blendajın voltajı bağlandığında, bu devredeki akım akmaz.
Üç fazlı şebekenin akımlarının toplamı, nötr teldeki vektör grafik yasalarına göre toplanır, trafo merkezinin I0 değeri ile sargılarına veya 3I0 olarak da adlandırılır.
Bu, uzun yıllar boyunca çalışan, optimal ve kanıtlanmış bir güç kaynağı sistemidir. Ancak, içinde de, herhangi bir teknik cihazda olduğu gibi, arızalar ve arızalar meydana gelebilir. Çoğu zaman, düşük kaliteli temas bağlantıları veya devrenin çeşitli yerlerindeki iletkenlerin tamamen bozulması ile ilişkilidir.
Sıfır veya fazda bir tel kopması eşlik eder
İletkeni yırtmak ya da sadece dairenin içindeki bir cihaza bağlamayı unutmak zor değildir. Bu gibi durumlar, zayıf elektrik teması ve artan yükleri olan metal iletkenlerin yanması kadar sık görülür.

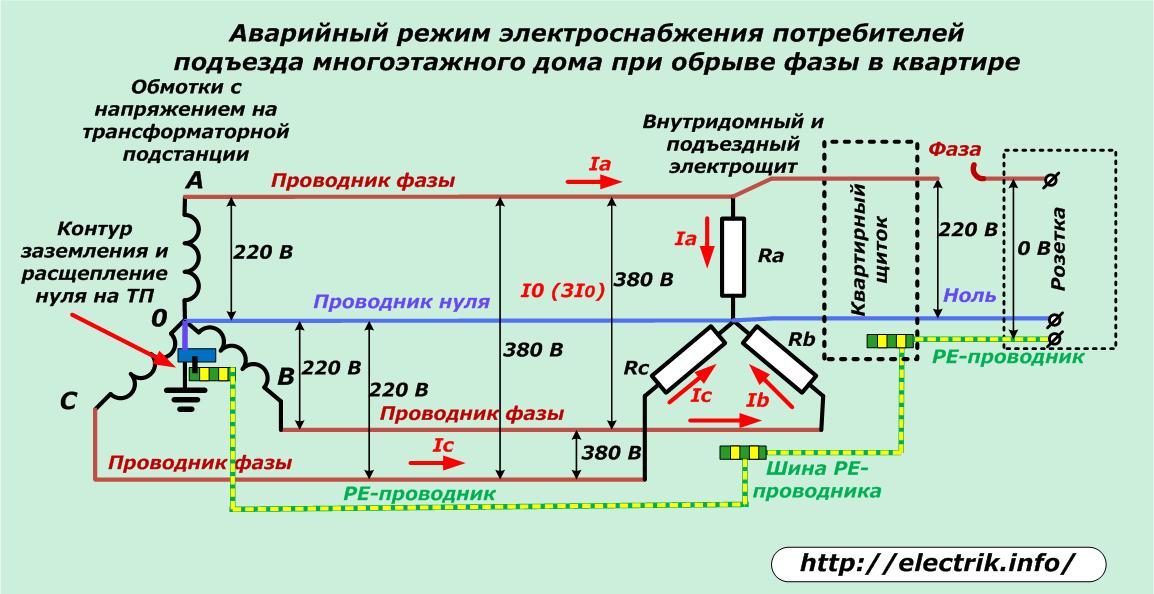

Herhangi bir güç alıcısının apartman kalkanına bağlantısı apartman kablolarının içinde kaybolursa, bu cihaz çalışmaz. Ve neyin kırıldığı kesinlikle önemli değil: sıfır veya faz zinciri.

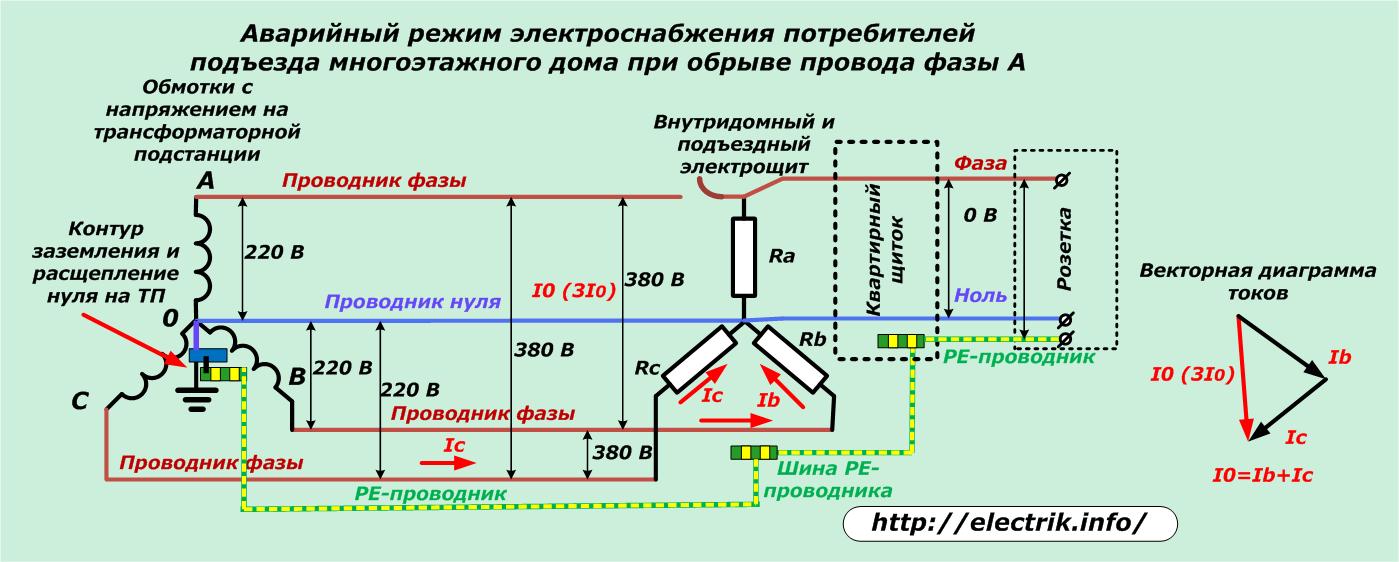

Aynı resim, içeride beslenen veya elektrik panosuna erişen herhangi bir fazın iletkeninde bir kopma olduğunda kendini gösterir. Tüm daireler bu hatta bağlanan ve elektrik almayı kesen bir arıza ile bağlandı.
Ayrıca, diğer iki zincirde, tüm elektrikli cihazlar normal bir şekilde işlev görecek ve çalışan nötr iletkenin I0 akımı kalan iki bileşenden toplanacak ve değerlerine karşılık gelecektir.
Gördüğünüz gibi, listelenen tüm tel kopmaları daireden gelen bir elektrik kesintisi ile ilişkilidir. Ev aletlerine zarar vermezler. En tehlikeli durum, transformatör trafo merkezinin toprak devresi ile evin yük bağlantısının orta noktası veya giriş elektrik panosu arasındaki bağlantı kaybolduğunda ortaya çıkar.
Bu durum çeşitli nedenlerle ortaya çıkabilir, ancak çoğu zaman bitişik lezzet uzmanlığına sahip elektrikçi ekiplerinin çalışması sırasında kendini gösterir ...

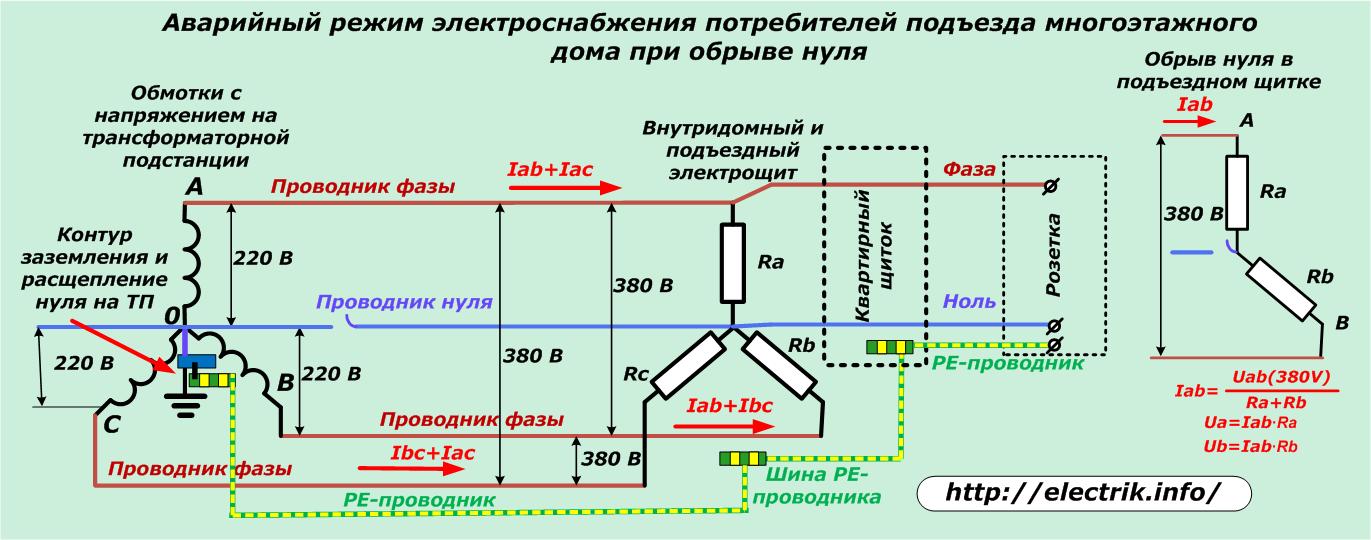

Bu durumda, çalışma sıfırı boyunca akımların toprak döngüsüne geçiş yolu (A0, B0, C0) kaybolur. Toplam 380 volt voltajın bağlı olduğu AB, AC, CA harici devreleri boyunca hareket etmeye başlarlar.
Resmin sağ tarafında, hat voltajı iki dairenin seri bağlı Ra ve Rv yüklerine bağlandığında mevcut IAB'nin ortaya çıktığı gösterilmiştir. Bu durumda, bir sahibi tüm elektrikli cihazları ekonomik olarak kapatabilir ve diğeri - bunları maksimuma kullanabilir.
Ohm yasası U = I ∙ R'nin bir sonucu olarak, bir apartman panelinde çok küçük bir voltaj değeri ve ikincisinde 380 voltluk doğrusal bir değere yakın görünebilir. İzolasyona, elektrik ekipmanının tasarım dışı akımlarda çalışmasına, artan ısıtma ve arızalara neden olacaktır.
Bu gibi durumları önlemek için, apartman panelinin veya pahalı elektrikli cihazların içine monte edilen artan voltaja karşı koruma vardır: buzdolapları, dondurucular ve dünyaca ünlü üreticilerin benzer cihazları.
Ev kablolarında sıfır ve faz nasıl belirlenir
Elektrik şebekesinde bir arıza olması durumunda, ev ustaları genellikle resmin üstünde gösterilen ucuz bir Çin yapımı voltaj göstergesi tornavida kullanır.
Kapasitif akımın operatörün gövdesinden geçirilmesi prensibi ile çalışır. Bunun için dielektrik muhafazanın içine yerleştirilir:
-
faz potansiyeline bağlantı için bir tornavida şeklinde çıplak bir uç;
-
geçen akımın genliğini güvenli bir değere düşüren bir akım sınırlama direnci;
-
Akım akışı sırasında parıltısı test alanında bir faz potansiyelinin varlığını gösteren bir neon ampul
-
insan vücudundan dünyanın potansiyeline bir akım devresi oluşturmak için bir temas alanı.
Kalifiye elektrikçiler, ışıltısı 3 voltluk bir voltaj oluşturan iki dahili pille çalışan bir transistör devresi tarafından kontrol edilen bir fazın varlığını kontrol etmek için LED'li tornavidalar şeklinde daha pahalı çok fonksiyonlu göstergeler kullanır.
Bu tür göstergeler, faz potansiyelini belirlemeye ek olarak, diğer ek görevleri de yapabilir. Ölçüm yaparken dokunulması gereken bir temas alanı yoktur. Çeşitli tornavida göstergelerinin nasıl düzenlendiği ve çalıştığı hakkında daha fazla bilgi burada açıklanmaktadır: Gerilim göstergeleri ve göstergeleri.
Basit bir göstergeyle sıradan bir prizin soketlerinde voltaj varlığını ve yokluğunu kontrol etmek için bir yöntem aşağıdaki fotoğraflarda gösterilmektedir.
Soldaki resim, gösterge lambasının gün ışığındaki parıltısının çok az fark edildiğini açıkça göstermektedir, bu nedenle çalışırken daha fazla dikkat gerektirir.
Göstergenin yandığı kontak bir fazdır. Çalışma ve koruyucu sıfırda, neon ampul parlamamalıdır. Göstergenin herhangi bir ters hareketi, bağlantı şemasında bir arıza olduğunu gösterir.
Böyle bir tornavida çalıştırırken, yalıtımın bütünlüğüne dikkat etmek ve voltajın altındaki göstergenin açıktaki terminaline dokunmamak gerekir.
Aşağıdaki fotoğraflar, bir voltmetre modunda çalışan eski bir test cihazı kullanarak aynı prizdeki voltajı belirlemek için bir yöntem göstermektedir.
Ok şunları gösterir:
-
Faz ve çalışma sıfır arasında 220 volt;
-
çalışma ve koruyucu sıfır arasında potansiyel farkın olmaması;
-
faz ve koruyucu sıfır arasındaki voltaj eksikliği.
İkinci durum bir istisnadır. Normal devredeki ok da 220 voltluk bir voltaj göstermelidir. Ancak, eski binanın binasının henüz elektrik kablolarının yeniden inşası aşamasını geçmediği ve son onarımını tamamlayan ev sahibinin PE iletken kablolarını tesislerinde yapması, ancak prizlerin ve PE-bus'ın topraklama kontaklarına bağlamaması nedeniyle bizim çıkışımızda değil iletken mahfazası.
Bu işlem, binanın TN-C sisteminden TN-C-S'ye taşınmasından sonra yapılacaktır. Tamamlandığında, voltmetre iğnesi 220 volt gösteren kırmızı çizgi ile gösterilen konumda olacaktır.
Faz ve nötr telleri belirlemenin birkaç yolu: Faz ve sıfır nasıl bulunur
Sorun Giderme Özellikleri
Voltaj varlığının veya yokluğunun basit bir şekilde belirlenmesi, devrenin durumunu her zaman doğru bir şekilde belirlemez. Anahtarların farklı konumlarının varlığı ana sapmaya yol açabilir. Örneğin, aşağıdaki resim tipik olarak, çalışma devresiyle bile lambanın faz telinde anahtar kapalı olduğunda “K” noktasında voltaj olmadığında tipik bir durum göstermektedir.
Bu nedenle, ölçüm yaparken ve sorun giderme yaparken, olası tüm durumlar dikkatle analiz edilmelidir.
Bir gösterge tornavidası kullanan bir avizede adım adım sorun giderme işlemine bir örnek burada gösterilmiştir:Avize çalışmazsa ne yapmalı
