Elektrikli bir tornavidadan elektrikli bir ağdan güç alma
Akülü tornavida, vidaları, vidaları, vidaları ve cıvataları vidalamak için tasarlanmıştır. Her şey değiştirilebilir kafaların kullanımına bağlıdır. Tornavidanın kapsamı da çok geniştir: mobilya montajcıları, elektrikçiler, inşaat işçileri tarafından kullanılır - kaplamalar alçı levhaları onunla ve genel olarak dişli bir bağlantı kullanılarak monte edilebilen her şeyi sabitler.
Bu profesyonel bir tornavida uygulamasıdır. Profesyonellere ek olarak, bu araç sadece bir apartman dairesinde veya kır evinde, garajda onarım ve inşaat çalışmaları sırasında kişisel kullanım için satın alınır.
Akülü tornavida hafif, küçük boyutludur, herhangi bir koşulda onunla çalışmanıza izin veren bir ağ bağlantısı gerektirmez. Ancak asıl sorun, pil kapasitesinin küçük olması ve 30-40 dakikalık yoğun bir çalışmadan sonra şarj etmek için pil 3 ila 4 saatten az olmamalıdır.
Ek olarak, piller, özellikle düzenli olarak tornavida kullanmadıklarında kullanılamaz olma eğilimindedir: bir halı, perde, resim asıyor ve bir kutuya koyuyorlar. Bir yıl sonra plastik bir süpürgelik vidalamaya karar verdiler ve tornavida "çekmiyor", pil şarjı biraz yardımcı olur.
Yeni bir pil pahalıdır ve her zaman satışta değil, tam olarak neye ihtiyacınız olduğunu hemen bulabilirsiniz. Her iki durumda da, sadece bir çıkış yolu vardır - tornavidayı güç kaynağından şebekeden çalıştırmak için. Ayrıca, çoğu zaman iş elektrik prizinden iki adımda gerçekleştirilir. Böyle bir güç kaynağının tasarımı aşağıda açıklanacaktır.
Genel olarak, tasarım basittir, kıt parçalar içermez, elektrik devrelerine biraz aşina olan ve nasıl tutulacağını bilen herkes tarafından tekrarlanabilir. havya. Kaç tornavida çalıştığını hatırlarsanız, tasarımın popüler ve talep göreceğini varsayabiliriz.
Güç kaynağı aynı anda birkaç gereksinimi karşılamalıdır. Birincisi, oldukça güvenilir ve ikincisi küçük boyutlu ve hafif ve taşıması ve taşınması için uygundur. Üçüncü gereklilik, belki de en önemli şey, aşırı yükler sırasında tornavidanın hasar görmesini önleyen düşen yük karakteristiğidir. Tasarımın sadeliği ve parçaların bulunabilirliği daha az önem taşımıyor. Tüm bu gereksinimler, tasarımı aşağıda tartışılacak olan güç kaynağı tarafından tam olarak karşılanmaktadır.
Cihazın temeli 60 watt'lık bir Feron veya Toshibra elektronik transformatörüdür. Bu tür transformatörler elektrikli eşya mağazalarında satılmaktadır ve 12 V voltajlı halojen lambalara güç sağlamak üzere tasarlanmıştır. Tipik olarak, bu lambalar mağaza pencerelerini aydınlatır.
Bu tasarımda, transformatörün kendisi herhangi bir değişiklik gerektirmez, olduğu gibi kullanılır: iki giriş ağ kablosu ve 12 V voltajlı iki çıkış kablosu Güç kaynağının devre şeması oldukça basittir ve Şekil 1'de gösterilmiştir.
Şekil 1. Güç kaynağının şematik diyagramı
Transformatör T1, yukarıda tartışılacak olan tasarımı ile elde edilen artan dağılma endüktansı nedeniyle güç kaynağının düşen bir özelliğini oluşturur. Ek olarak, T1 transformatörü ağdan ek galvanik izolasyon sağlar, bu da cihazın genel elektrik güvenliğini arttırır, ancak bu izolasyon zaten elektronik transformatör U1'in kendisinde bulunur. Birincil sargının dönüş sayısını seçerek, belirli sınırlar dahilinde, ünitenin çıkış voltajını bir bütün olarak kontrol etmek mümkündür, bu da farklı tipte tornavidalarla kullanılmasına izin verir.
Transformatörün (T1) ikincil sargısı, orta noktadan musluk ile yapılır, bunun yerine diyot köprüsü sadece iki diyot üzerine yarım dalga doğrultucu uygulayın. Köprü devresi ile karşılaştırıldığında, diyotlar arasındaki voltaj düşüşü nedeniyle böyle bir doğrultucunun kaybı iki kat daha düşüktür. Sonuçta, dört değil iki diyot var. Doğrultucudaki diyotlardaki güç kaybını daha da azaltmak için Schottky diyotlu bir diyot düzeneği kullanılır.
Rektifiye voltajın düşük frekanslı dalgalanması pürüzsüzleşir elektrolitik kapasitör C1. Elektronik transformatörler 40 - 50 KHz arasında yüksek bir frekansta çalışır, bu nedenle şebeke frekansı ile dalgalanmalara ek olarak, bu yüksek frekanslı dalgalanmalar da çıkış voltajında bulunur. Bir yarım dalga doğrultucunun frekansı 2 kat artırdığı düşünüldüğünde, bu titreşimler 100 veya daha fazla kilohertz'e ulaşır.
Oksit kapasitörlerin büyük bir iç endüktansı vardır, bu nedenle yüksek frekanslı titreşimler düzgünleşemez. Ayrıca, elektrolitik kapasitörü basitçe ısıtmazlar ve hatta kullanılamaz hale getirebilirler. Bu titreşimleri bastırmak için, oksit kapasitöre paralel, küçük kapasiteli ve küçük bir iç indüktansa sahip bir seramik kapasitör C2 monte edilir.
Güç kaynağının çalışma göstergesi, direnç R1 tarafından sınırlanan akım LED HL1'in parlaması ile izlenebilir.
Ayrı olarak, R2 - R7 dirençlerinin atanması hakkında söylenmelidir. Gerçek şu ki elektronik transformatör Başlangıçta halojen lambalara güç sağlamak için tasarlanmıştır. Bu lambaların, ağa bağlanmadan önce bile elektronik transformatörün çıkış sargısına bağlandığı varsayılmaktadır: aksi takdirde yük olmadan başlamaz.
Elektronik transformatör ağda tarif edilen tasarıma dahil edilirse, tornavida düğmesine daha sonra basılması onu döndürmez. Bunun tasarımda olmasını önlemek ve R2 - R7 dirençleri sağlanır. Dirençleri, elektronik transformatörün güvenle başlayacağı şekilde seçilir.
Parçalar ve yapı
Güç kaynağı, elbette henüz atılmadığı sürece, bitmiş normal bir pil durumunda bulunur. Tasarımın temeli, pil kutusunun ortasında bulunan en az 3 mm kalınlığında bir alüminyum levhadır. Genel tasarım Şekil 2'de gösterilmiştir.

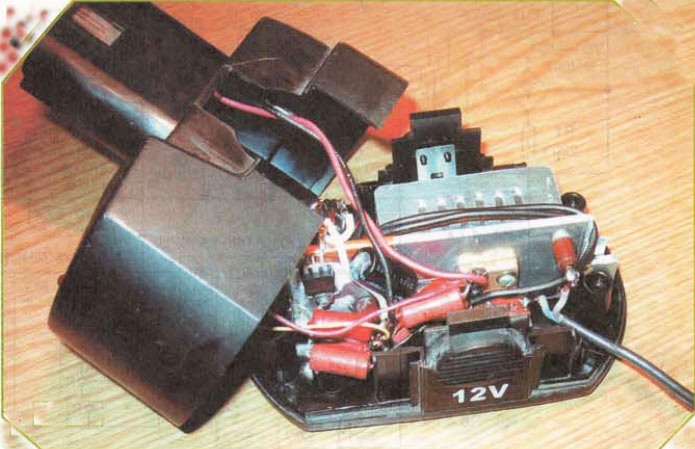

Şekil 2. Akülü tornavida için güç kaynağı
Diğer tüm parçalar bu plakaya eklenir: bir elektronik transformatör U1, bir transformatör T1 (bir yandan) ve bir diyot tertibatı VD1 ve diğer güç parçaları da dahil olmak üzere SB1, diğer tüm parçalar. Plaka aynı zamanda ortak bir çıkış voltaj teli olarak işlev görür, bu nedenle diyot düzeneği döşenmeden üzerine monte edilir, ancak VD1 düzeneğinin ısı emici yüzeyinin ısı transfer macunu KPT-8 ile yağlanması gerekir.
T1 transformatörü, ferrit derecesi НМ2000'den 28 * 16 * 9 boyutunda bir ferrit halka üzerinde yapılır. Böyle bir halka eksik değil, yeterince yaygın, satın alma ile ilgili sorunlar ortaya çıkmamalıdır. Transformatörü sarmadan önce, önce bir elmas eğe veya sadece zımpara kağıdı ile, halkanın dış ve iç kenarlarını köreltmeli ve daha sonra ısıtma borularını sarmak için kullanılan vernik bez bant veya FUM bant ile yalıtmalısınız.
Yukarıda belirtildiği gibi, transformatör büyük bir kaçak endüktansa sahip olmalıdır. Bu, sargıların biri diğerinin altında değil, birbirinin karşısında yer almasıyla elde edilir. Birincil sargı I, PEL veya PEV-2 markasının iki telinde 16 tur içerir. Tel çapı 0,8 mm'dir.
İkincil sargı II, dört telli bir demetle sarılır, dönüş sayısı 12, telin çapı birincil sargı ile aynıdır. İkincil sargının simetrisini sağlamak için, aynı anda iki kabloya, daha kesin olarak kablo demetine sarılmalıdır. Sarmadan sonra, genellikle yapıldığı gibi, bir sargının başlangıcı diğerinin sonuna bağlanır. Bu sargı için test cihazı "çalmak" gerekecektir.
SB1 düğmesi olarak, normalde kapalı bir kontağın etkinleştirildiği MP3-1 mikro anahtarı kullanılır.Güç kaynağı muhafazasının altına, bir yay yoluyla bir düğmeye bağlanan bir itici takılmıştır. Güç kaynağı, normal pille tamamen aynı olan bir tornavidayla bağlantılıdır.
Tornavida şimdi düz bir yüzeye yerleştirilirse, itici SB1 düğmesine yay boyunca basar ve güç kaynağı kapanır. Tornavida alınır alınmaz, serbest bırakılan düğme güç kaynağını açar. Sadece tornavidanın tetiğini çekmek için kalır ve çalışır.
Ayrıntılar hakkında biraz
Güç kaynağındaki ayrıntılar azdır. kapasitörler ithal olanları kullanmak daha iyidir, artık yerli üretimin parçalarını bulmaktan daha da kolay. SBL2040CT tipi (düzeltilmiş akım 20 A, ters voltaj 40 V) VD1 diyot montajı, aşırı durumlarda iki yerli diyot KD2997 ile SBL3040CT ile değiştirilebilir. Ancak şemada belirtilen diyotlar bir açık değildir, çünkü bilgisayar güç kaynaklarında kullanılırlar ve bunları satın almak sorun değildir.
Transformatör T1'in tasarımı yukarıda belirtilmiştir. LED olarak, HL1 eldeki herkes için uygundur.
Cihazın kurulumu basittir ve sadece istenen çıkış voltajını elde etmek için transformatörün T1 primer sargısının dönüşlerini açmak için gelir. Modele bağlı olarak tornavidaların nominal besleme gerilimi 9, 12 ve 19 V'dir. Transformatör T1'den dönüşleri çözerek sırasıyla 11, 14 ve 20 V elde etmek gerekir.
Bu makaleyi yazarken, 2011 için RADIO No. 07 dergisindeki diyagram ve resimler kullanılmıştır. "Bir tornavida için şebeke güç kaynağı" makalesi K. Moroz.
