Kısa süreli voltaj düşüşlerinin göstergesi
Şebeke gerilimindeki kısa “düşüşleri” belirlemek için basit bir devre.
Dahili güç kaynağı
Herkes yerli enerji arzının düşük kalitesini biliyor ve bu konuda çok şey söylendi. 180 ... 240 V olan yüzde +/- 10'luk bir voltaj toleransı yerine, şebeke voltajı 160 ... 260 veya daha fazla V aralığında "yüzebilir".
Bu tür yavaş voltaj değişiklikleri, ototransformatörlere dayanan AC voltaj stabilizatörleri, örneğin Resanta ile oldukça başarılı bir şekilde ele alınmaktadır. Bu stabilizatörler esas olarak buzdolabı, çamaşır makinesi, elektrikli soba gibi ekipmanlar için tasarlanmıştır.
Elektronik stabilizatörler
Modern elektronik ev ekipmanı, bu tür stabilizatörlere ihtiyaç duymaz, çünkü tüm voltaj stabilizasyonu kural olarak dahili yarı iletken stabilizatörler tarafından gerçekleştirilir.
Çok çeşitli giriş şebeke gerilimlerinde, anahtarlamalı güç kaynakları çalışabilir. Şimdi neredeyse tüm elektronik ekipman bu tür kaynaklarla donatılmıştır. Örneğin, birçok modern TV 100 ... 280 V voltaj aralığında tamamen çalışır durumdadır.
Darbe gürültüsü
Ancak, ne yazık ki, yanıp sönen ışıklar ile çıplak gözle görülebilen şebeke voltajında bu tür yavaş değişikliklere ek olarak, kısa süreli “düşüşler” de vardır. Darbeli bir yapıya sahiptirler ve tek bir dengeleyici yanlışlıkla dürtü gürültüsüne karşı koruma sağlayamaz.
Aydınlatmanın yanıp sönmesi ile bile görülemeyen bu tür “başarısızlıklar” çok fazla sorun yaratabilir. Aniden, hiçbir nedenle, yakın zamanda edinilmiş bir bilgisayar rastgele yeniden başlatılır, çamaşır makinesi her zaman özenle çalışır, tekrar bitmemiş bir yıkama döngüsü başlatır ve mikrodalga da set programından sapar.
Bekleme televizyonları gibi bazı cihazlar kendiliğinden açılır veya çalışma sırasında kanalları kendileri değiştirir. Elektronik ekipman yavaş yavaş kullanılamaz hale geliyor. Ya da tamir için taşımanın zamanı geldi mi?
Ağ Arıza Göstergesi
Aşağıda açıklanan cihaz bu tür hoş olmayan durumlar hakkında bilgi verebilir - şebeke voltajında kısa süreli “düşüşlerin” bir göstergesi. Gerçekten de, aniden bilgisayarınız kendi başına "yeniden başlatılmaya" başlarsa ve o zaman şebeke voltajında bir "arıza" tespit eden bir gösterge sesi duyulursa, o zaman bilgisayarın kesin bir suçu olmadığını söyleyebiliriz. Darbeli gürültüye sahip kesintisiz güç kaynakları bile her zaman başa çıkmaz.

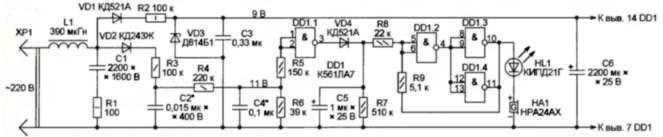

Gösterge şeması oldukça basittir ve Şekil 1'de gösterilmiştir.
Şekil 1. Şebeke gerilimindeki kısa “düşüş” göstergesi.
Şekilde görülebileceği gibi, cihazın devre şeması oldukça basittir, ayrıca pahalı olmayan ve bir eksiklik olmayan az sayıda parça içerir. Bu nedenle, şemayı tekrarlamak için çok yüksek nitelikler gerekli değildir: bir havyayı nasıl tutacağınızı biliyorsanız, özel bir sorun olmamalıdır.
Devre çalışması
Şema aşağıdaki gibi çalışır. VD2, R3 ... R5, C2 ve C4 elemanlarında bir voltaj sensörü monte edildi. Ağdaki “arızaların” tespit edilmesidir. Şebeke gerilimi uygulandığında, C2 ve C4 kapasitörleri şemada belirtilen gerilime hızla şarj olur. Bu nedenle, DD1 girişinde mantıksal bir birim vardır.
Güç kaynağı ünitesi VD1, VD3, R2, C3, C6 elemanlarına monte edilmiştir. Kondansatör C6'nın yeterince uzun bir süre (yaklaşık otuz saniye) 9V'a kadar şarj ettiği unutulmamalıdır. Bu, R2, C3, C6 zincirinin büyük zaman sabitinden kaynaklanmaktadır.Bu nedenle, cihaz ilk açıldığında, DD1.1 elemanının çıkışında düşük bir voltaj seviyesi ayarlanır.
Kondansatör C5 açıldığında boşaltıldı, yani düşük mantık seviyesine sahipti. Devreden görülebileceği gibi, C5 kondansatörü, direnç R8 aracılığıyla DD1.2 ... DD1.4 elemanları üzerinde yapılan Schmitt tetikleyicinin girişine bağlanır. bu nedenle, Schmitt tetikleyicisinin çıkışı da düşük bir voltaj seviyesine sahip olacaktır. Bu nedenle, HL1 LED'i sönecek ve HA1 ses yayıcı sessiz olacaktır. Çıkış aşamasının yük kapasitesini arttırmak için DD1.3 ve DD1.4 elemanlarının paralel bağlantısı kullanılır.
Burada böyle bir bağlantıya ancak her ikisinin de mantıksal elemanlar mikro devrenin bir mahfazasına aittir ve aynı parametrelere sahiptir. Farklı binalarda bulunan elemanların böyle bir bağlantısı kabul edilemez.
Göstergenin yukarıdaki durumu, şebeke voltajında bir "arıza" oluşana kadar kalacaktır. Şebekenin voltajında en az 60 msn süresinde önemli bir azalma olması durumunda, kapasitörler C2 ve C4 deşarj olur.
Başka bir deyişle, DD1.1 elemanının girişinde, DD1.1 çıkışında yüksek bir seviyeye yol açacak düşük bir seviye görünecektir. Bu yüksek seviye, C5 kapasitörünün V5 diyotu üzerinden yüke, yani Schmitt tetikleyicisinin girişinde yüksek bir seviyenin ve buna bağlı olarak çıkışında aynı seviyenin ortaya çıkmasına yol açar. (Schmitt tetikleyicisinin mantığı, "Mantık yongaları" serisinden bir makalede açıklanmıştır).
Modern eleman tabanı, birçok cihazın devre tasarımını önemli ölçüde basitleştirmeyi mümkün kılar. Bu durumda, yerleşik jeneratörlü bir ses yayıcı kullanılır. Bu nedenle, ses elde etmek için yayıcıya sabit bir voltaj uygulamak yeterlidir.
Bu durumda, Schmitt tetikleyicisinin çıkışından yüksek bir voltaj olacaktır. (Vericiler yerleşik bir jeneratör olmadan, mikro devreler üzerine de monte edilmelidir.) Ses yayıcıya paralel olarak, “arızanın” hafif bir göstergesini sağlayan HL1 LED'i kuruldu.
Bu durumda, "başarısızlık" sona erdikten sonra Schmitt tetikleyicisi bir süre kalacaktır. Bu süre, kapasitörün (C5) şarjından kaynaklanır ve şemada gösterilen elemanların değerlerinde yaklaşık 1 saniye olacaktır. Zaman içindeki “başarısızlığın” basitçe uzandığını söyleyebiliriz.
Kapasitör C5'in boşaltılmasından sonra, cihaz ağın voltaj durumunun izleme moduna geri döner. Cihazın yanlış alarmlarının girişte parazit olmasını önlemek için bir parazit önleyici filtre L1, C1, R1 kurulur.
Ayrıntılar ve tasarım hakkında birkaç kelime
Diyagramda gösterilen elemanlara ek olarak, aşağıdaki değişiklikler mümkündür. K561LA7 yongası, K561LE5'teki devre ve kart değiştirilmeden veya CMOS serilerinden herhangi birinin bir ithalat analogu ile değiştirilebilir. Girişlerde dahili koruyucu diyotları olmayan K176 serisi mikro devrelerin kullanılması tavsiye edilmez, çünkü bu tasarımdaki mikro devrenin giriş gerilimi besleme gerilimini aşar. Bu durum, "tristör etkisi" nedeniyle K176 serisi mikro devrenin arızalanmasına neden olabilir.
Zener diyot VD3, sabitleme voltajı yaklaşık 9 V olan herhangi bir düşük güçlü olanla değiştirilebilir. KD521 diyotları yerine, herhangi bir darbeli silikon diyot uygundur, örneğin KD503, KD510, KD522 veya ithal 1N4148 ve KD243 diyotları 1N4007 ile değiştirilebilir.
Yüksek gerilimli seramik kapasitör C1 tipi K15-5. Bunun yerine, güvenilirlikte bir miktar azalma olmasına rağmen, en az 630V çalışma gerilimi için bir film kondansatörü kullanmak mümkündür. Film aynı zamanda bir kapasitör C2 olmalıdır. Elektrolitik kapasitörler en iyi ithal kullanılır.
Şemada gösterilen LED, hemen hemen her yerli veya ithal, tercihen kırmızı ile değiştirilebilir. Ses yayıcı, EFM serilerinden herhangi biriyle değiştirilebilir: EFM - 250, EFM - 472A.
Tüm gösterge, Şekil 2'de gösterilen devre kartına monte edilmiştir.
LED ve ses yayıcı dışındaki tüm ayrıntılar panoya monte edilir. Kart, uygun boyutlarda ayrı bir plastik kutuya veya alan izin veriyorsa doğrudan filtre muhafazası - uzatma kablosuna monte edilebilir.
Cihazın kurulumu, C2 ve C4 kapasitörlerinin kapasitansını seçmek için kaynar. C4 kondansatörün kapasitansını seçmek daha uygundur. Bu şu şekilde yapılır: DD1.1 elemanının girişindeki voltaj dalgalanması cihazın açılmasına neden olana kadar kapasitesi azalır. Bu sonucu elde ettikten sonra C4 kondansatörünü seçilen kapasiteden yüzde 30 daha fazla kapasiteye sahip bir kondansatör ile değiştirin.
Aynı prize en az bir buçuk ila iki kilowatt gücünde bir halojen lamba bağlayarak göstergenin doğru çalışıp çalışmadığını kontrol edebilirsiniz. Açılış anında bir gösterge sinyali duyulmalıdır - artan akımlar lambaların açıldığı anı etkiler. Bu konuda, göstergenin ayarlanması tamamlanmış olarak kabul edilebilir.
Boris Aladyshkin
