Periyodik yük zamanlayıcısı
Önceden belirlenmiş zaman aralıklarında yükü açıp kapatmanızı sağlayan basit bir zamanlayıcı tasarımı. Çalışma süresi ve duraklama süresi birbirinden bağımsızdır.
Zamanlayıcı Çeşitleri
Zamanlayıcıların günlük yaşamda kullanımı artık oldukça yaygın hale gelmiştir. Bu nedenle, böyle bir cihaz basitçe bir elektrikli eşya mağazasından satın alınabilir. Çoğu zaman, bunlar günün belirli bir saatinde açmayı / kapatmayı ve hatta haftanın gününü dikkate alarak programlamanızı sağlayan çok kanallı zamanlayıcılardır.
Ancak bazen basitçe “çalışma - duraklatma” algoritmasına göre çalışan bir zamanlayıcı gerekir. Basitçe elle açabilirsiniz, ancak çalışma süresi ve duraklamalar birbirinden bağımsız olarak ayarlanabilir. Sadece buna ihtiyaç duyabileceğiniz bir örnek zaman rölesi, bir "Chizhevsky avize."
Biraz tarih
Chizhevsky'nin avizesi, havayı negatif oksijen iyonlarıyla doyurmak için bir cihazdır. Avizenin mucidi, ünlü Sovyet bilim adamı Alexander Leonidovich Chizhevsky, 1922'de Glavnauka'nın laboratuarlarından birinde havanın havalılaştırılması üzerine deneyler yapmaya başladı. Ancak, o zamanlar olduğu gibi, 1942'de bilim adamı bastırıldı ve 1950'ye kadar Karaganda'da sürgünde kaldı. Ancak Chizhevsky orada çalışmalarına devam etti: bölgesel Karaganda hastanesinde aeroionoterapi seansları, yara iyileşmesi olan birçok hastaya yardımcı oldu. 1958'de bilim adamı, hayatının son günlerine kadar aerojenizasyonun uygulanmasıyla meşgul olduğu Moskova'ya döndü.
Yara iyileşmesine ek olarak, Chizhevsky avize, birçok hastalığın gelişimini önleyen ve hem zihinsel hem de fiziksel performansı artıran mükemmel bir profilaktiktir. Literatürde bir avizenin yararları ve tehlikeleri ve hatta "DIY Chizhevsky Avize" başlıklı makaleler hakkında çok fazla tartışma olmuştur.
Chizhevsky avizesinin kısa seanslardan başlayarak sayısını ve süresini kademeli olarak artırarak kullanılması önerilir. Ancak, avize sürekli olarak açılırsa, havadaki aero iyonlarının konsantrasyonu optimum seviyeyi aşabilir, bu da sağlık için tamamen iyi değildir. Bu konsantrasyonu, cihazı manuel olarak açıp kapatarak kontrol edebilirsiniz, ki bu çok uygun değildir. Bu işlemi basitleştirmek için sadece bir mantıksal yonga üzerinde gerçekleştirilen en basit zamanlayıcı yardımcı olacaktır.
Tabii ki, böyle bir zamanlayıcı periyodik açıldığında - yükü kapatmak gerektiğinde çok daha fazla uygulama bulabilir. Şekil 1, bir zamanlayıcının devre şemasını göstermektedir.

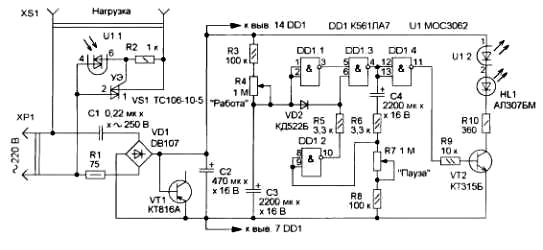

Şekil 1. Periyodik yük açma zamanlayıcısı.
Aslında bu durumda zamanlayıcı, DD1.1 ... DD1.4 elemanlarında dikdörtgen bir puls üretecidir. Palsların görev döngüsü ayarlanabilir ve hem puls süresi hem de duraklama süresi bağımsız olarak ayarlanır.
Tüm cihaz, bir balast kapasitör C1 ve bir doğrultucu köprü VD1 ile trafosuz bir güç kaynağı ile güçlendirilmiştir. Transistör VT1, zener diyotu olarak kullanılır. Bu durumda stabilizasyon voltajı yaklaşık 10 V'dir - K561 serisi mikro devreler güç kaynağı 3 ... 15 V aralığında çalışabilir. Bu nedenle, devrenin bir bütün olarak normal çalışması için 10 V'luk bir voltaj yeterlidir.
Yük açma triyak Sırasıyla, düşük güçlü bir triyak optokuplör çifti U1.1 tarafından açılan VS1. İkincisi, şebeke voltajının sıfırından geçişi belirlemek için yerleşik bir devre içerir. Bu nedenle, ağda anahtarlama paraziti olmayacaktır. Devrede bir giriş hattı filtresinin bulunmadığını açıklayan durum budur.
Optokuplör çiftini kontrol etmek için, transistör VT2 üzerinde yapılan bir anahtar kaskad kullanılır. Optokuplör çifti U1.1'in LED'i ve bir yükün dahil olduğunu gösteren LED HL1, toplayıcı devresine dahil edilir. Direnç R10, LED'ler aracılığıyla akımı sınırlar.
Şema aşağıdaki gibi çalışır. İlk durumda, tüm kapasitörler doğal olarak boşaltılır. R3 ve R4 dirençleri ile gücü açtığınızda, C3 kapasitörü şarj olmaya başlar. Şarj edilene kadar, DD1.1 elemanının girişi mantık sıfırdır ve elbette çıkışta birdir. Bu durum, DD1.4 elemanının çıkışında, transistör VT2'yi toplayıcı-yayıcı kavşaktan açan optokuplör LED U1.1'in açık olduğu mantıksal bir ünite olmasına yol açar. İkincisi, yükü bağlayan bir triak VS1 içerir. HL1 LED'i de yükün açık olduğunu göstermek için yanar. Bu zamanlayıcı konumuna “Çalışma” denir.
Jeneratörün bu pozisyonunda, DD1.2 elemanının çıkışı, C4 kondansatörünün şarj edilmesine izin vermeyen bir mantık sıfır voltajıdır.
Kapasitör C3, unutmayın, güç açıldığı andan itibaren şarj oluyor. Üzerindeki voltaj mantıksal bir birimin seviyesine ulaştığında, DD1 mantıksal elemanının çıkışında düşük bir seviye ve DD1,3 elemanının çıkışında yüksek bir seviye görünecektir. Devrenin bu durumu, transistör VT2'nin kapanmasına ve sonuç olarak yükün bağlantısının kesilmesine yol açar.
Kondansatör C4, DD1.3 elemanı ve R6 ... R8 dirençleri üzerinden şarj etmeye başlayacaktır. Bu durumda, kapasitör C3, şu anda çıkışta mantıksal sıfır durumunda olan VD2 diyotu, direnç R6, mantık elemanı DD1.2'den hızla boşaltılır.
C4 kondansatörü şarj edildiğinde, DD1.2 elemanının çıkışında mantıksal birimin seviyesi belirlenecektir. Bu DD1.3 çıkışında düşük bir ayar ile sonuçlanacaktır. Bu nedenle, DD1.4 elemanı aracılığıyla, transistör VT2 açılır, yük bağlanacaktır. Ayrıca DD1.3 elemanı ve R6 ... R8 dirençleri aracılığıyla C4 kondansatörü deşarj edilir.
Ek olarak, DD1.2 elemanının çıkışında mantıksal bir birimin ortaya çıkması, C3 kondansatörünün VD2 diyotu ve R5 direnci üzerinden deşarjını önler. Şarj kapasitörü C3 ile yeni bir zamanlayıcı çevrimi başlar.
Çalışma süresi ve duraklama süresi, sırasıyla R4 ve R7 değişken dirençleri kullanılarak ayarlanır. Diyagramda gösterilen değerler ile 3 ... 30 dakika içinde değiştirilebilir. Aynı zamanda, kapasitörlerin şarj devreleri farklı olduğu için duraklama süresi çalışma süresine bağlı değildir. Servis edilebilir parçalardan monte edilen ayar cihazı, istenen çalışma süresi ve duraklamanın ayarlanması haricinde gerekli değildir.
Hala ayarlamanız gerekiyorsa, cihazın ağdan galvanik izolasyona sahip olmadığını hatırlamanız gerekir. Bu nedenle, devreye alma için bir güvenlik transformatörü kullanmak daha iyidir. Bu durumda, bir yük olarak, 25 ... 100 watt gücünde geleneksel bir aydınlatma lambası kullanabilirsiniz.
Detaylar hakkında birkaç kelime. Parçaların değerleri esas olarak devre şemasında belirtilmiştir. MLT veya ithal edilen tüm kalıcı dirençler, büyük olasılıkla Çince, SPO, SP4-1 değişkenleri. En az 250V'luk bir çalışma alternatif voltajı için kapasitör C1, bunlar genellikle hat filtrelerinde veya en az 400V'luk bir çalışma voltajı için K73-17 tipinde kullanılır. Düşük kaçak akım ile elektrolitik kapasitörler C3 ve C4, aksi takdirde enstantane hızları kararsız olacaktır. Burada da ithal kapasitörler, örneğin JAMICON markası, daha uygundur.
Yük gücü 400W'ı aşmazsa, VS1 triyak radyatör olmadan monte edilebilir.
KT 816B transistörü bir Zener diyot D 815B ile değiştirilebilir. Bu durumda, katodu + kapasitör C2'ye bağlanmalıdır.
dizayn
Cihaz uygun boyutta plastik bir kutuda yapılabilir, şimdi satışta bol miktarda bulunmaktadır. Tasarımın transformatörsüz bir güce sahip olduğu, yani voltajın altında olduğu unutulmamalıdır. Bu nedenle, değişken dirençlerin kolları da plastikten daha iyi yapılır.
Boris Aladyshkin
