Basit dönüştürücü 12V - 220V 50Hz




Basit dönüştürücü 12V - 220V 50HzMakale, minimum sayıda parça içeren ve yükte önemli bir güç elde edilmesine izin veren modern bir eleman tabanı üzerinde yapılmış bir dönüştürücü devresini açıklamaktadır.

Uzun yıllardır, radyo mühendisliği yayınlarının sayfalarında, izin veren programlar yayınlandı. araba aküsü "saha" koşullarında çeşitli ekipmanlara güç sağlamak için 220V'luk alternatif bir voltaj alın. Tabii ki, her zaman bir voltaj dönüştürücü 12 220 satın alabilirsiniz, ancak kendi ellerinizle bir voltaj dönüştürücü yapmak çok daha ilginçtir.

Bu tür dönüştürücülerin devresi oldukça basittir: ana osilatör, çıkış transformatörünü “sallayan” güçlü çıkış transistörlerinin çalışmasını kontrol eder. Jeneratör, kural olarak, küçük bir K155, K561 ve benzerleri entegrasyonunun mikro devreleri üzerinde çalıştırıldı ve iki ila dört vaka içerdi.

Güçlü çıkış transistörlerini bu mikro devrelerle koordine etmek için, küçük ve orta güçteki transistörlere ek aşamalar eklemek gerekiyordu. En sık KT819GM ​​kullanılan çıkış transistörleri, oldukça büyük bir radyatör koymak zorunda kaldı.

Modern temel temel, bu tür planları önemli ölçüde basitleştirmemizi sağlar. Önerilen şema, henüz tarif edilene kıyasla minimum sayıda parça içerir.

Ana osilatör olarak özel bir çip KR1211EU1 kullanılır. Bu arada, ev tipi mikro devrenin yabancı analogları yoktur.

Çıkış tuşları olarak, çeşitli otomotiv cihazlarında sıklıkla kullanılan güçlü IRL2505 alan etkili transistörler kullanılır.

KR1211EU1'in iki çıkışı vardır - doğrudan ve ters. Bunlar sırasıyla 4 ve 6. sonuçlardır Bu çıkışlardaki sinyal seviyesi doğrudan kontrol için yeterlidir çıkış transistörleri: Transistörler yüksek seviyeli darbelerle açılır. Dahası, aralarında mikro devrenin kendisi, bazen "ölü zaman" olarak adlandırılan belirli bir süre için her iki transistörü de kapalı tutan bir duraklama (düşük seviye) oluşturur. Bu, her iki anahtarı aynı anda açarken geçiş akımının görünümünü dışlamak için yapılır.

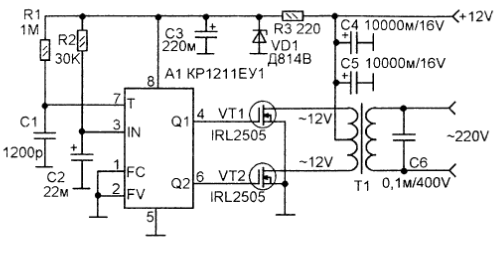

12V ila 220V 50Hz dönüştürücünün elektriksel şematik diyagramı

12V ila 220V 50Hz dönüştürücünün elektriksel şematik diyagramı

Jeneratörün gerekli frekansı R1 - C1 zinciri tarafından ayarlanır, R2 - C2 devresi bir başlangıç ​​olarak kullanılır.

Mikro devrenin pim 1, yüksek bir seviyeye uygulanması gereken darbe üretimini devre dışı bırakmanıza izin verir. Bu özellik uzaktan kumanda veya koruma için kullanılabilir. Bu devrede, bu işlevler kullanılmaz, bu nedenle pim 1 basitçe ortak bir kabloya bağlanır.

Çıkış itme-çekme aşaması, IRL2505 olarak kullanılan bir transformatör T1 ve anahtar transistörleri VT1, VT2 üzerinde yapılır. Bu transistörlerin açık kanal direnci 0.008 ohm'dur. Bu orantılı mekanik temas direncibu nedenle, transistör tarafından açık durumda dağıtılan güç, yüksek akımlarda bile küçüktür, bu da bazı durumlarda radyatör kullanımını bırakmaya izin verir.

Doğru akım IRL2505, 104A'ya kadar, darbe 360A. Bu tür parametreler, 220W'a kadar bir voltajda 400W'a kadar çıkarmanın mümkün olduğu 1000W'a kadar güçte bir çıkış transformatörünün kullanılmasını mümkün kılar.

Bu dönüştürücünün avantajı, 12V için iki çıkış sargısı olan herhangi bir hazır transformatörü kullanabilmenizdir. Transformatörün gücü yüke bağlıdır ve 2,5 kat daha yüksek olmalıdır: yük gücünün 30W olduğunu varsayalım. Daha sonra transformatörün gücü en az 30 * 2.5 = 75W olmalıdır.

200 W'dan fazla olmayan bir çıkış gücüyle, transistörler radyatörlere monte edilemez.


Detaylar hakkında. Mikro devre A1, R3, VD1, C3 parametrik stabilizatöründen güç alır.Bir zener diyot VD1 olarak, 8 ... 10V stabilizasyon voltajına sahip olan herkes uygundur.

Elektrolitik kapasitörler ithalat. 10000 mkf'de (C4, C5) kapasitör yoksa, bunlar paralel olarak açılarak 4700 mkf kapasitörlerle değiştirilebilir.

Kondansatör C6, yüksek frekanslı palsların çıkışını bastırmaya yarar. K-73-17 tipinde veya benzer bir ithalatta olabilir.

Kurulum sırasında, 400 W'lık bir güçte, 12V devresi yoluyla aküden tüketilen akımın 40A'ya ulaşabileceğini unutmamak gerekir, bu nedenle aküye bağlantı kabloları yeterli kesitte ve mümkün olan en kısa uzunlukta olmalıdır.

Boris Aladyshkin

Pratik Elektrik Mühendisliği ve Elektronik

Ayrıca bkz. electro-tr.tomathouse.com:

  • Amatör frekans dönüştürücülerin şemaları
  • Zamanlayıcı 555. Gerilim Dönüştürücüler
  • Havya için güç regülatörü artırın
  • Bipolar ve alan etkili transistörler - fark nedir
  • Analog transistör nasıl seçilir

  •

    Yorumlar:

    # 1 şunu yazdı: | [Cite]




    Ve bu cihazla, batarya sadece 45 amper acb'ye sahip bir dizüstü bilgisayar kullanmak için ne kadar dayanacak ve çakmağa veya doğrudan bataryaya bağlayabilir miyim?


    Yorumlar:

    # 2 şunu yazdı: 1 | [Cite]




    Pil "ölü" değilse 10 saat yeterlidir. Mümkün ve çakmak, dizüstü bilgisayarda bence 3-4 amper olacak


    Yorumlar:

    # 3 şunu yazdı: | [Cite]




    IRFZ44V transistörlerini bu devrede kullanmak ve bunları gerçekten büyük değişiklikler olmadan kanal başına 2 parçaya paralel koymak istiyor musunuz? Kesintisiz bir sistemde paralel transistörlü böyle bir devre gördünüz mü yoksa transistörleriniz önerdiğimden daha mı güçlü?


    Yorumlar:

    # 4 şunu yazdı: | [Cite]




    Bu devrede, örneğin brülörün 12 volt sargılarını ve ikincil ikincil 220 paralelini bağlayan 2 özdeş transfrara kullanmak mümkündür. Devre çalışacak mı?


    Yorumlar:

    # 5 şunu yazdı: Mitya | [Cite]




    Ne tür bir transformatör? tarif edebilir misin pliz!


    Yorumlar:

    # 6 şunu yazdı: | [Cite]




    Alıntı: Mitya
    Ne tür bir transformatör? tarif edebilir misin pliz!

    Eski tüp TV'den alın (150-200 watt güce sahiptirler) - U şeklindedirler - ikincil sargıları geri sarmak, geri sarmak, geri sarmak uygundur - üstte - çok fazla rüzgar yapmak zorunda değilsiniz.


    Yorumlar:

    # 7 şunu yazdı: Boris Aladyshkin | [Cite]




    Gravür makinesini taş üzerinde çalıştırmak için benzer bir dönüştürücü gerekiyordu, bu nedenle özel güç gerekli değildi. Ana gereksinim, 220V'luk bir voltajda 50Hz'e yakın çıkış frekansıydı. Transformatör, yaklaşık 40 - 50W'lık bir satın alma gücüyle, kesintisiz 7A / H güç kaynağından gelen batarya ile kullanıldı. Ancak, çok daha fazla güç gerekiyorsa, Roma'nın yazdığı gibi, tüp televizyonlardan bir transformatör kullanmak oldukça mümkündür. Genel olarak, 1000W'a kadar güce sahip bir transformatör kullanmak mümkündür, en az 400 - 500 santimetre alana sahip radyatörlere sadece transistörlerin kurulması gerekir.

    Michael, IRFZ44V transistör aşağıdaki verilere sahiptir: tahliye kaynağı voltajı 60V (55), tahliye akımı 55A (104), açık kanal direnci 0.016Ω (0.008). Parantez içinde IRL2505 için parametreler vardır. Görünüşe göre iki kat daha güçlü. Bu nedenle, bunları çiftler halinde açmanız gerekir (IRFZ44V): drenajlar ve kaynaklar sadece paralel olarak açılır ve kapılar 30 ... 56 Ohm dirençli dirençlerden geçer.

    Bu devrede, örneğin brülörün 12 volt sargılarını ve ikincil ikincil 220 paralelini bağlayan 2 özdeş transfrara kullanmak mümkündür. Devre çalışacak mı?

    Muhtemelen hayır, çünkü çıkış sargıları paralel bağlandığında, bir sargıdan çıkış voltajı diğerine aktarılacak ve yüke gitmeyecektir. Ve sonra, uygun bir transformatör bulmak gerçekten zor mu?


    Yorumlar:

    # 8 şunu yazdı: | [Cite]




    Ve kr1211eu1'de, bir ferrit üzerinde 4 tur için daha fazla sargı için 20 kHz trans değişimi için bir jeneratör monte ederseniz, irl 2505 neden yanıyor? Yoksa kr1211eu1a çipine mi ihtiyacınız var?


    Yorumlar:

    # 9 şunu yazdı: Boris Aladyshkin | [Cite]




    sergey, ferrit üzerinde bir transformatör kullanma hakkında yeterli ayrıntılar "İlginç fikirler ve gelişmeler" makalesinde bulunabilir - kulibin.ucoz.com/publ/skhemy/ehlektronika_v_bytu/preobrazovatel_12_220v_na_kr121
    1eu1 / 3-1-0-19

    Makale, AT ve ATX bilgisayar güç kaynaklarından kullanıma hazır transformatörlerin kullanılmasını önermektedir. Muhtemelen, bu seçenek en basit ve en doğrudur: herhangi bir hesaplamaya ihtiyacınız yoktur, ferrit çekirdekleri arayın, telleri manuel olarak acıyla sarın. Transformatörler ters yönde açılır: 12 V'taki ikincil sargı birincil olur, çıkış voltajı eski birincil sargıdan çıkarılır. Boş modda, çıkışta böyle bir kaynak yaklaşık 400V, yük altında (her biri 20W'lık iki enerji tasarruflu lamba) 223V verir. Makalede, IRL2505 dahil olmak üzere, transistörlerin frekansını ve kullanımını hesaplamak için fotoğraflar, öneriler var.


    Yorumlar:

    # 10 şunu yazdı: | [Cite]




    10 kW 12-220 V konvertör yapmak mümkün müdür? Giriş akımının çok büyük olacağı açıktır, ancak yük için çıkışta 10 kW almak için hangi devre olmalıdır?


    Yorumlar:

    # 11 şunu yazdı: | [Cite]




    Dmitry,
    devrenin değiştirilmesi gerekmez ... daha fazla güç için, daha güçlü transistörlere ihtiyaç vardır ... ama hepsi bu kadar değil ... böylece hiç kimse panjur kapasitesini iptal etmediğinden, normalde düşen kenarlar olmadan KAPATILIR - sadece bunları kontrol etmek için sürücüyü kullanmanız gerekir kapı)))


    Yorumlar:

    # 12 şunu yazdı: | [Cite]




    Böyle bir çipi olan - KR1211EU1. POSTA GÖNDER, PLIZ.


    Yorumlar:

    # 13 şunu yazdı: | [Cite]




    Böyle bir dönüştürücü doğru bir sinüs dalgası üretir mi? Bir sirkülasyon pompası için yedek güç kaynağı olarak kullanmak istedim (güç 100-200 W). Ancak pompanın endüksiyon motoru, örneğin adım adım yaklaştırma yoluyla doğru sinüs dalgası yerine, örneğin bilgisayar UPS tarafından verilen gibi beslenirse yarım saat içinde yanar.


    Yorumlar:

    # 14 şunu yazdı: | [Cite]




    Üzgünüm, belki aptalca bir soru için, 12 volt veya 6 voltluk iki sargıyı sarmanız gerekiyor mu?


    Yorumlar:

    # 15 şunu yazdı: | [Cite]




    Vitaly, ortada bir musluk ile 12 voltluk 2 sargıya sahip bir transformatör uygundur. Yani, sargıların kenarlarındaki voltaj 24 V ve orta terminal ile sargılar 12 V'den herhangi biri arasında olacaktır. Bu yüzden sargılar 2x12 inç sarılmalıdır.


    Yorumlar:

    # 16 şunu yazdı: | [Cite]




    Ancak, bu tür dört IRL2505 transistörü alıp kablolarını paralel olarak bağlarsak, yük eşit olarak dağıtılırsa. Böylece çıkış gücünü artırabilirsiniz.

    Peki çıkış dalga formu nedir? (Sinüsoid veya değil).
