Anahtarlama Güç Kaynaklarının Onarımı için İpuçları
UPS'in kullanımı ve tasarımı hakkında biraz
Sitede zaten bir makale yayınlandı "Anahtarlamalı güç kaynağı nedir ve konvansiyonel bir analogdan farkı nedir"UPS cihazını tanımlar. Bu konu, onarım hakkında küçük bir hikaye ile desteklenebilir. UPS kısaltması genellikle belirtilir. kesintisiz güç kaynağı. Tutarsızlıklardan kaçınmak için, bu makalede bir Anahtarlama Güç Kaynağı olduğunu kabul ediyoruz.
Elektronik ekipmanlarda kullanılan hemen hemen tüm anahtarlama güç kaynakları iki işlevsel şemaya göre üretilmiştir.
Şekil 1. Anahtarlama güç kaynaklarının fonksiyonel diyagramları
Yarım köprü şemasına göre, kural olarak, oldukça güçlü güç kaynakları, örneğin bilgisayar güçleri gerçekleştirilir. İki zamanlı şemaya göre, yüksek güçlü UMZCH pop art ve kaynak makineleri için güç kaynakları da üretilmektedir.
400 veya daha fazla watt kapasiteli amplifikatörleri onaran herkes, sahip oldukları ağırlığın ne olduğunu iyi bilir. Bu, elbette, geleneksel bir transformatör güç kaynağına sahip UMZCH'dir. UPS TV'ler, monitörler, DVD oynatıcılar çoğunlukla tek aşamalı çıkış aşamalı şemaya göre yapılır.
Aslında, Şekil 2'de gösterilen başka tür çıkış aşamaları olmasına rağmen.
Şekil 2. Anahtarlama güç kaynaklarının çıkış aşamaları
Burada sadece güç anahtarları ve güç transformatörünün birincil sargısı gösterilmektedir.
Şekil 1'e dikkatlice bakarsanız, tüm şemanın birincil ve ikincil olmak üzere iki kısma ayrılabileceğini fark etmek kolaydır. Birincil kısım bir dalgalanma koruyucusu, bir şebeke voltaj doğrultucu, güç anahtarları ve bir güç transformatörü içerir. Bu parça AC ağına galvanik olarak bağlıdır.
Güç transformatörüne ek olarak, darbeli güç kaynakları ayrıca PWM kontrolörünün kontrol darbelerinin güç transistörlerinin kapılarına (tabanlarına) beslendiği ayırma transformatörlerini kullanır. Bu şekilde ikincil devre şebekesinden galvanik izolasyon sağlar. Daha modern şemalarda, bu izolasyon optokuplörler kullanılarak gerçekleştirilir.
İkincil devreler bir güç transformatörü kullanılarak ağdan galvanik olarak ayrılır: ikincil sargılardan gelen voltaj doğrultucuya ve sonra yüke beslenir. İkincil devreler ayrıca voltaj stabilizasyonu ve koruma devreleri sağlar.
Çok basit anahtarlama güç kaynakları
Ana PWM kontrolörü olmadığında osilatör temelinde gerçekleştirilirler. Böyle bir UPS'in örneği Taschibra elektronik transformatör devresidir.
Şekil 3. Taschibra Elektronik Trafo
Benzer elektronik transformatörler diğer şirketler tarafından üretilmektedir. Ana amaçları halojen lamba gücü. Böyle bir şemanın ayırt edici bir özelliği sadelik ve az sayıda parçadır. Dezavantajı, yük olmadan bu devrenin basitçe başlamaması, çıkış voltajının kararsız olması ve yüksek bir dalgalanma seviyesine sahip olmasıdır. Ama ışıklar hala parlıyor! Bu durumda, ikincil devre ana şebekeden tamamen ayrılır.
Böyle bir güç kaynağının onarımının, bazen transistörlerin, R4, R5 dirençlerinin, bazen de değiştirilmesine indirgenmiş olduğu açıktır. diyot köprüsü VDS1 ve direnç R1, sigorta görevi görür. Bu şemada yakacak başka bir şey yok. Elektronik transformatörler için düşük bir fiyata, sadece yeni bir tane satın alırlar ve “sanat sevgisi dışında” dedikleri gibi onarım yapılır.
Önce güvenlik
Birincil ve ikincil devrelerin çok hoş olmayan bir mahallesi olur olmaz, onarım işlemi sırasında, kazara olsa bile, ellerinizle dokunmak zorunda kalmanız durumunda, bazı güvenlik önlemlerini hatırlamanız gerekir.
Açık kaynağa sadece bir elinizle dokunabilirsiniz, hiçbir durumda her ikisinde birden aynı anda dokunamazsınız.Bu, elektrik tesisatlarıyla çalışan herkes tarafından bilinir. Ancak hiç dokunmamak veya sadece fişi prizden çekerek ağ bağlantısını kestikten sonra daha iyidir. Ayrıca, açık kaynak üzerine hiçbir şey lehim yapmamalı veya sadece bir tornavida ile bükmemelisiniz.
Güç kaynağı kartlarında elektrik güvenliğini sağlamak için, kartın “tehlikeli” birincil tarafı oldukça geniş bir şeritle çevrilidir veya genellikle beyaz olan ince boya şeritleriyle gölgelenmiştir. Bu, tahtanın bu bölümüne dokunmanın tehlikeli olduğuna dair bir uyarıdır.
Kapatılmış bir anahtarlama güç kaynağına bile, ancak bir süre sonra, kapatıldıktan en az 2 ... 3 dakika sonra elinizle dokunabilirsiniz: deşarj dirençleri, herhangi bir normal güç kaynağındaki kapasitörlere paralel olarak monte edilmesine rağmen, şarj uzun süre yüksek voltajlı kapasitörlerde kalır. Okulun birbirlerine nasıl bir kondansatör sunduğunu hatırlayın! Öldürmek elbette öldürmeyecektir, ancak darbe oldukça hassastır.
Ama en kötü şey o bile değil: iyi, bir düşün, biraz değiştirdim. Elektrolitik kapasitörü hemen bir multimetre ile çalarsanız, yeni bir tane için mağazaya gitmek oldukça mümkündür.
Böyle bir ölçüm beklendiğinde, kapasitör en azından cımbızla deşarj edilmelidir. Ancak bunu birkaç on kOhm dirençli bir direnç kullanarak yapmak daha iyidir. Aksi takdirde, deşarja bir sürü kıvılcım ve oldukça yüksek bir klik eşlik eder ve bir kapasitör için böyle bir kısa devre çok yararlı değildir.
Yine de, tamir ederken, en azından bazı ölçümler için açık anahtarlamalı güç kaynağına dokunmanız gerekir. Bu durumda, izolasyon transformatörü, sevdiklerinizi, genellikle güvenlik transformatörü olarak adlandırılan mümkün olduğunca elektrik çarpmasından korumaya yardımcı olacaktır. Nasıl yapılır, makalede okuyabilirsiniz “Emniyet transformatörü nasıl yapılır”.
Özetle, 220V, 100 ... 200W iki sargıya sahip bir transformatördür (tamir edilen UPS'nin gücüne bağlıdır), elektrik devresi Şekil 4'te gösterilmiştir.
Şekil 4. Emniyet transformatörü
Şemaya göre sol sargı ağa bağlanır, bir ampul aracılığıyla sağ sargıya, hatalı bir anahtarlama güç kaynağı bağlanır. Bu dahil etme ile en önemli şey, bir elinizle ikincil sargının herhangi bir ucuna korkmadan ve aynı zamanda güç kaynağının birincil devresinin tüm elemanlarına dokunabilmenizdir.
Ampulün rolü ve gücü hakkında
Çoğu zaman, bir anahtarlama güç kaynağı ünitesinin onarımı bir izolasyon transformatörü olmadan gerçekleştirilir, ancak ek bir güvenlik önlemi olarak, ünite 60 ... 150W gücünde bir ampulden açılır. Ampulün davranışı, genel olarak, güç kaynağının durumunu değerlendirebilir. Tabii ki, böyle bir dahil etme ağdan galvanik izolasyon sağlamayacaktır, ellerinizle dokunmanız önerilmez, ancak duman ve patlamalardan koruyabilir.
Şebekeye bağlandığında, ampul tam ısıda yanarsa, birincil devrede bir arıza olup olmadığına bakın. Kural olarak, bu delinmiş bir güç transistörü veya doğrultucu köprüsüdür. Güç kaynağının normal çalışması sırasında, ışık önce oldukça parlak bir şekilde yanıp söner (kapasitör şarjı) ve ardından filaman hafifçe parlamaya devam eder.
Bu ampul hakkında birkaç fikir var. Birisi öngörülemeyen durumlardan kurtulmaya yardımcı olmadığını söylüyor ve birisi yeni sızdırmaz bir transistörü yakma riskinin çok azaldığına inanıyor. Bu bakış açısına bağlı kalacağız ve onarım ampulünü kullanacağız.
Daraltılabilir ve daraltılamaz durumlar hakkında
Çoğu zaman, anahtarlama güç kaynakları muhafazalarda gerçekleştirilir. Bilgisayarın güç kaynaklarını, prize dahil olan çeşitli adaptörleri, dizüstü bilgisayar şarj cihazlarını, cep telefonlarını vb.
Bilgisayar güç kaynakları durumunda, her şey oldukça basittir. Metal kasadan birkaç vida sökülür, metal kapak çıkarılır ve lütfen detayları içeren tüm tahta zaten eldedir.
Kasa plastikse, elektrik fişinin bulunduğu arka tarafa, küçük vidalara bakmalısınız. Sonra her şey basit ve net, döndü ve kapağı çıkardı. Bu durumda, sadece şanslı olduğunu söyleyebiliriz.
Ancak son zamanlarda, her şey yapıların maliyetini basitleştirme ve azaltma yolundaydı ve plastik kasanın yarıları basitçe birbirine yapışıyor ve oldukça sıkı. Bir yoldaş, benzer bir bloğu bir atölyeye nasıl taşıdığını anlattı. Ustalar nasıl sökülecekleri sorulduğunda, “Rus değil misiniz?” Dedi. Sonra bir çekiç aldılar ve davayı çabucak iki yarıya böltüler.
Aslında, plastik yapıştırılmış kutuları sökmenin tek yolu budur. Ancak sadece doğru ve çok fanatik değil, vurmanız gerekir: darbelerin vücut üzerindeki etkisi altında, örneğin transformatörler veya bobinler gibi büyük parçalara yol açan parçalar kırılabilir.
Dikişe yerleştirilen bir bıçak da aynı çekiçle hafifçe vurarak yardımcı olur. Doğru, montajdan sonra bu müdahalenin izleri var. Ancak, davada küçük izler olsun, ancak yeni bir blok satın almanıza gerek yok.
Devre nasıl bulunur
Daha önceki zamanlarda neredeyse tüm yerli cihazlara devre şemaları sağlandıysa, modern yabancı elektronik üreticileri sırlarını paylaşmak istemezler. Tüm elektronik cihazlar yalnızca hangi düğmelere basılacağını gösteren bir kullanım kılavuzu ile tamamlanır. Şematik diyagramlar kullanım kılavuzuna eklenmemiştir.
Cihazın sonsuza dek çalışacağı veya onarımların servis kılavuzları adı verilen onarım kılavuzlarının bulunduğu yetkili servis merkezlerinde gerçekleştirileceği varsayılmaktadır. Servis merkezlerinin bu belgeleri isteyen herkesle paylaşma hakkı yoktur, ancak İnternet'i övün, bu servis kılavuzları birçok cihazda bulunabilir. Bazen bu ücretsiz olabilir, yani hiçbir şey için ve bazen az miktarda gerekli bilgi elde edilebilir.
Ancak istenen devre bulunamasa bile, özellikle güç kaynaklarını onarırken umutsuzluğa kapılmamalısınız. Kurulun dikkatle değerlendirilmesi üzerine hemen hemen her şey netleşir. Bu güçlü transistör bir çıkış anahtarından başka bir şey değildir, ancak bu çip bir PWM denetleyicisidir.
Bazı kontrolörlerde, çipin içinde güçlü bir çıkış transistörü “gizlenir”. Bu parçalar yeterince büyükse, mikro devre, transistör, diyot veya zener diyotun teknik belgelerini (veri sayfası) bulabileceğiniz tam bir işarete sahiptirler. Anahtarlama güç kaynaklarının temelini oluşturan bu ayrıntılardır.
Veri setleri çok faydalı bilgiler içerir. Bu bir PWM denetleyici yongasıysa, hangi sonuçların nerede olduğunu, hangi sinyallerin onlara geldiğini belirleyebilirsiniz. Burada kontrolörün dahili cihazını ve tipik bir anahtarlama devresini bulabilirsiniz, bu da belirli bir devre ile başa çıkmaya yardımcı olur.
Küçük boyutlu SMD bileşenleri için veri sayfaları bulmak biraz daha zordur. Küçük bir kasada tam işaretleme uymaz; bunun yerine, kasanın üzerine birkaç (üç, dört) harf ve sayıdan oluşan bir kod adı yerleştirilir. Bu kodu kullanarak, internette tekrar elde edilen tabloları veya özel programları kullanarak, her zaman olmasa da, bilinmeyen bir eleman için referans verileri bulmak mümkündür.
Ölçü aletleri ve aletleri
Anahtarlama güç kaynaklarını onarmak için, her radyo amatörünün sahip olması gereken araca ihtiyacınız olacaktır. Her şeyden önce, bunlar birkaç tornavida, yan kesme pensesi, cımbız, bazen pense ve hatta yukarıda belirtilen çekiç. Bu, montaj ve montaj işleri içindir.
Lehimleme işi için, elbette, çeşitli kapasiteler ve boyutlarda, tercihen birkaç tane olan bir havyaya ihtiyacınız vardır. 25 ... 40W gücünde sıradan bir havya oldukça uygundur, ancak sıcaklık regülatörü ve sıcaklık stabilizasyonu olan modern bir havya ise daha iyidir.
Çok pimli parçaları lehimlemek için, süper pahalı değilse elinizin altında olması iyidir lehimleme istasyonu, en azından basit bir ucuz lehim saç kurutma makinesi.Bu, çok pimli parçaların çok fazla çaba harcamadan ve baskılı devre kartlarının tahrip edilmesine izin vermez.
Gerilimleri, dirençleri ve biraz daha az akımları ölçmek için, çok pahalı olmasa bile dijital bir multimetreye veya iyi bir eski işaretçi test cihazına ihtiyacınız olacaktır. İşaretçi aygıtını yazmak için çok erken olması, modern dijital multimetrelerde hangi ek özelliklerin bulunmadığı makalede okunabilir “Ok ve dijital multimetreler - avantajları ve dezavantajları”.
Anahtarlama güç kaynaklarının onarımında paha biçilmez yardım sağlayabilir osiloskop. Burada, çok geniş bantlı olmasa da eski bir elektron ışını osiloskopu kullanmak da mümkündür. Elbette modern bir dijital osiloskop satın alma fırsatı varsa, bu daha da iyidir. Ancak, pratikte görüldüğü gibi, anahtarlama güç kaynaklarını onarırken, osiloskop olmadan yapabilirsiniz.
Aslında, onarım sırasında iki sonuç mümkündür: ya onarın ya da daha da kötüleştirin. Horner yasasını burada hatırlamak uygundur: “Deneyim, sıra dışı ekipman sayısıyla doğru orantılı olarak büyüyor.” Ve bu yasa oldukça fazla mizah içeriyor olsa da, onarım pratiğinde tam olarak böyle. Özellikle yolculuğun başında.
sorun giderme
Anahtarlama güç kaynakları diğer elektronik bileşenlerden daha sık arızalanır. Her şeyden önce, gerçek şu ki, düzeltme ve filtrelemeden sonra daha da yüksek olan yüksek bir şebeke voltajı var. Bu nedenle, güç anahtarları ve tüm invertör kaskadları, hem elektrik hem de termal olarak çok zor bir modda çalışır. Çoğu zaman, hatalar birincil devrede bulunur.
Arızalar iki tipe ayrılabilir. İlk durumda, anahtarlama güç kaynağının arızasına duman, patlamalar, parçaların imhası ve karbonizasyonu, bazen de baskılı devre kartının izleri eşlik eder.
Seçenek basit gibi görünüyor, sadece yanmış parçaları değiştirin, parçaları geri yükleyin ve hepsi işe yarıyor. Ancak mikro devre veya transistör tipini belirlemeye çalıştığınızda, durumla birlikte, parçanın işaretinin de kaybolduğu ortaya çıkıyor. Burada, genellikle el altında olmayan bir şema olmadan neler olduğunu bulmak imkansızdır. Bazen bu aşamadaki onarımlar da sona erer.
Lelik'in dediği gibi, ikinci tip arıza sessiz ve sessizdir. Çıkış gerilimleri iz bırakmadan ortadan kayboldu. Bu anahtarlama güç kaynağı, bir hücre veya dizüstü bilgisayar için şarj cihazı gibi basit bir ağ adaptörü ise, her şeyden önce çıkış kablosunun sağlığını kontrol etmelisiniz.
Çoğu zaman, çıkış konektörünün yakınında veya gövdenin çıkışında bir kopma olur. Ünite ağa fişli bir kablo ile bağlıysa, her şeyden önce, çalıştığından emin olun.
Bu en basit zincirleri kontrol ettikten sonra, zaten vahşi doğalara tırmanabilirsiniz. Bu wilds olarak, 19 inçlik LG_flatron_L1919s monitörün güç kaynağı devresini alıyoruz. Aslında, arıza oldukça basitti: dün açıldı ve bugün açılmıyor.
Cihazın görünen ciddiyetine rağmen - sonuçta, bir monitör, güç kaynağı devresi oldukça basit ve sezgiseldir.
Şemanın tanımı ve onarım önerileri
Monitörü açtıktan sonra, güç kaynağının çıkışında birkaç şişirilmiş elektrolitik kapasitör (C202, C206, C207) tespit edildi. Bu durumda, tüm kapasitörleri bir kerede, sadece altı parçayı değiştirmek daha iyidir. Bu parçaların maliyeti ucuzdur, bu yüzden de ne zaman şişeceklerini beklememelisiniz. Böyle bir değişimden sonra monitör çalıştı. Bu arada, LG monitörlerinde böyle bir arıza oldukça yaygındır.
Genişletilmiş kapasitörler, çalışması daha sonra tartışılacak olan bir koruma devresini tetikledi. Kapasitörleri değiştirdikten sonra güç kaynağı çalışmazsa, başka nedenlere bakmanız gerekecektir. Bunu yapmak için şemayı daha ayrıntılı olarak düşünün.

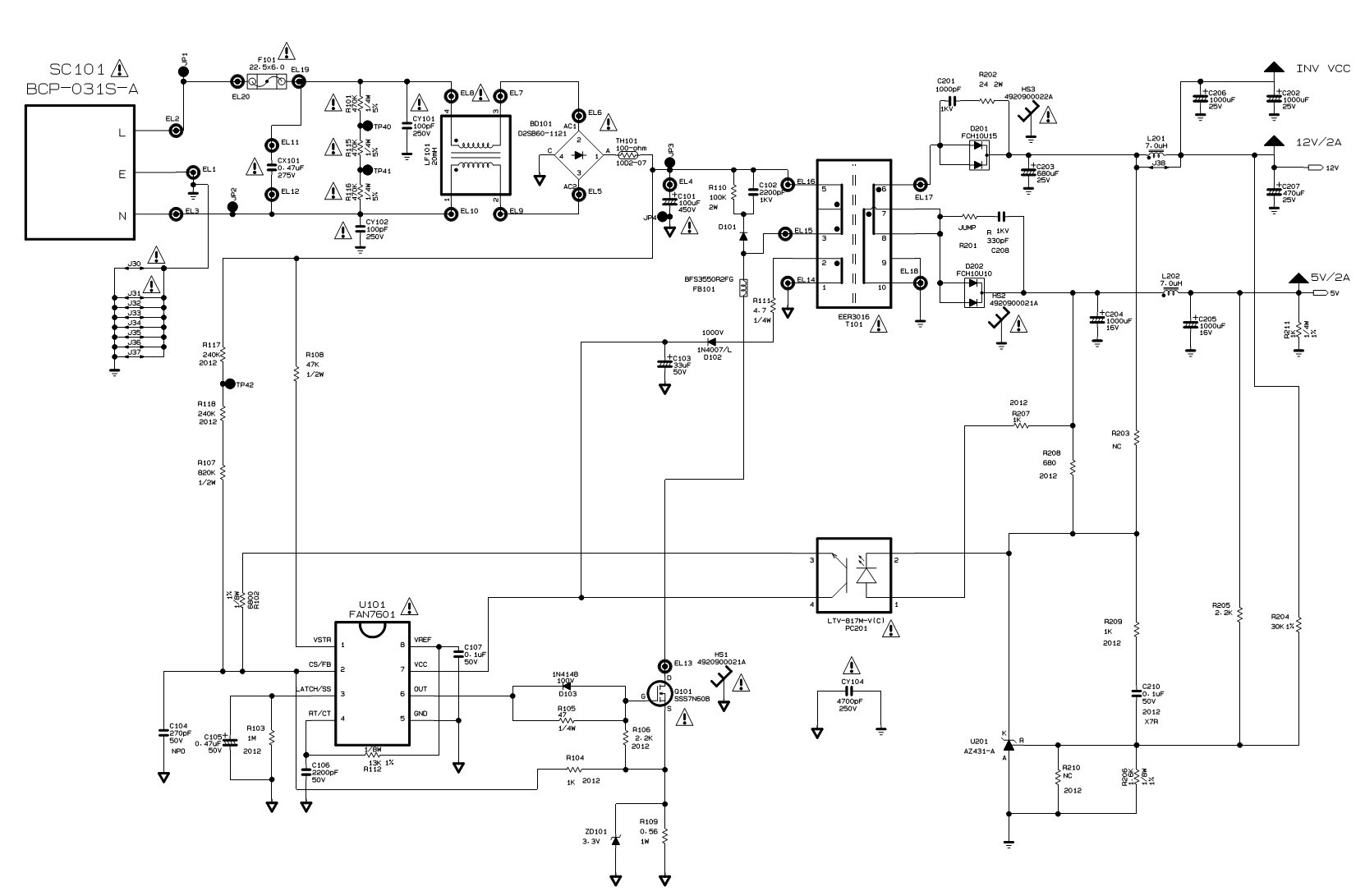

Şekil 5. LG_flatron_L1919s monitörün güç kaynağı (büyütmek için resmin üzerine tıklayın)
Şebeke filtresi ve doğrultucu
Giriş konnektörü SC101, sigorta F101, filtre LF101 üzerinden şebeke gerilimi BD101 doğrultucu köprüsüne beslenir.TH101 termistörü aracılığıyla düzeltilmiş voltaj, yumuşatma kondansatörü C101'e verilir. Bu kondansatör, invertöre sağlanan sabit bir 310V voltaj üretir.
Bu voltaj yoksa veya belirtilen değerden daha düşükse, ana sigorta F101, filtre LF101, doğrultucu köprü BD101, kapasitör C101 ve termistör TH101'i kontrol edin. Tüm bu parçaların bir multimetre ile kontrol edilmesi kolaydır. Bir C101 kapasitör şüphesi varsa, o zaman iyi bilinen bir kapasiteye değiştirmek daha iyidir.
Bu arada, şebeke sigortası yanmıyor. Çoğu durumda, değiştirilmesi anahtarlama güç kaynağının normal çalışmasını geri yüklemez. Bu nedenle, yanmış bir sigortaya yol açan diğer nedenleri aramalısınız.
Sigorta, şemada gösterilenle aynı akıma ayarlanmalı ve hiçbir durumda sigortanın “sigortası” olmamalıdır. Bu daha ciddi arızalara yol açabilir.
invertör
İnvertör tek çevrimli bir devrede yapılır. Ana osilatör olarak, çıkışına bir güç transistörünün Q101 bağlı olduğu bir PWM kontrolör çipi U101 kullanılır. Transformatör T101'in birincil sargısı, bir indüktör FB101 (pim 3-5) aracılığıyla bu transistörün tahliyesine bağlanır.
PWM kontrolörü U101'e güç kaynağının kararlı çalışma modunda güç vermek için bir doğrultucu R111, D102, C103 içeren ek bir sarım 1-2 kullanılır. PWM kontrolörünün açıldığında başlatılması, direnç R108 tarafından gerçekleştirilir.
Çıkış gerilimi
Güç kaynağı iki voltaj üretir: arka ışığın invertörüne güç sağlamak için 12V / 2A ve monitörün mantıksal kısmına güç vermek için 5V / 2A.
Transformatör T101'in 10-7 sargısından D202 diyot tertibatı ve C204, L202, C205 filtresi boyunca 5V / 2A'lık bir voltaj elde edilir.
Sargı 10-7 ile seri olarak, bir diyot düzeneği D201 ve bir filtre C203, L201, C202, C206, C207 kullanılarak, 12V / 2A sabit voltajı elde edilen 8-6 sargısı bağlanır.
Aşırı yük koruması
Transistörün Q101 kaynağı bir direnç R109 içerir. Bu, direnç R104 ile U101 yongasının pim 2'sine bağlanan bir akım sensörüdür.
Çıkışta aşırı yüklenme olduğunda, Q101 transistöründen gelen akım artar, bu da direnç R109'dan U101 yongasının 2CS / FB pimine beslenen ve kontrolör kontrol darbeleri oluşturmayı durduran direnç R109'da bir voltaj düşüşüne yol açar. Bu nedenle, güç kaynağının çıkışındaki voltaj kaybolur.
Yukarıda bahsedilen genişletilmiş elektrolitik kapasitörler tarafından tetiklenen bu korumaydı.
Koruma çalışma seviyesi 0.9V. Bu seviye, mikro devrenin içindeki örnek gerilim kaynağı tarafından ayarlanır. Direnç R109'a paralel olarak, 2CS / FB girişini yüksek voltajdan koruyan 3.3V stabilizasyon voltajına sahip bir ZD101 zener diyot bağlanır.
Bölücü R117, R118, R107 üzerinden 2CS / FB çıkışına, artan şebeke voltajına karşı korumanın çalışmasını sağlayan C101 kondansatöründen 310 V'luk bir voltaj verilir. Monitörün normal olarak çalıştığı izin verilen voltaj aralığı 90 ... 240V aralığındadır.
Çıkış voltajı stabilizasyonu
Ayarlanabilir zener diyot U201 tipi A431 üzerinde yapılır. R204, R206 bölücüsü (her iki% 1 toleranslı dirençler) üzerinden 12V / 2A çıkış voltajı, zener diyot U201'in kontrol girişi R'ye verilir. Çıkış voltajı 12V olur olmaz zener diyot açılır ve PC201 optokuplör LED'i yanar.
Sonuç olarak, optokuplör transistörü açılır (pimler 4, 3) ve kontrolörün R102 direnci üzerinden güç kaynağı voltajı pim 2CS / FB'ye beslenir. 6OUT pimindeki darbeler kaybolur ve 12V / 2A çıkışındaki voltaj düşmeye başlar.
Zener diyot U201'in kontrol girişindeki R voltajı referans voltajın (2.5 V) altına düşer, zener diyot kilitlenir ve PC201 optokuplörünü kapatır. 6OUT çıkışında darbeler görünür, 12V / 2A voltajı artmaya başlar ve stabilizasyon döngüsü tekrarlanır. Benzer şekilde, stabilizasyon devresi, örneğin bilgisayar olanlarında olmak üzere birçok anahtarlama güç kaynağında inşa edilmiştir.
Böylece, üç sinyalin bir kablolu OR kullanarak kontrolörün giriş 2CS / FB'sine derhal bağlandığı ortaya çıkar: aşırı yüklere karşı koruma, ağın aşırı voltajına karşı koruma ve çıkış voltajı stabilizatör devresinin çıkışı.
İşte bu stabilizasyon döngüsünün çalışmasını nasıl kontrol edebileceğinizi hatırlamak doğru. KAPALI olduğunda bunun için yeterli !!! şebekeden güç kaynağı ünitesine, düzenlenmiş güç kaynağı ünitesinden 12V / 2A çıkışına voltaj uygulayın.
Direnç ölçüm modunda bir işaretçi test cihazı ile PC201 optokuplör çıkışını yakalamak daha iyidir. Regüle edilen kaynağın çıkışındaki voltaj 12V'den düşük olduğu sürece, optokuplör çıkışındaki direnç büyük olacaktır.
Şimdi voltajı artıracağız. Voltaj 12V'dan daha fazla olur olmaz, cihazın oku azalan direnç yönünde keskin bir şekilde düşecektir. Bu, Zener diyot U201 ve optokuplör PC201'in çalışır durumda olduğunu gösterir. Bu nedenle, çıkış voltajının stabilizasyonu iyi çalışmalıdır.
Aynı şekilde, bilgisayar anahtarlama güç kaynaklarındaki stabilizasyon döngüsünün çalışmasını kontrol edebilirsiniz. Ana şey, zener diyotunun hangi gerilime bağlı olduğunu bulmaktır.
Tüm bu kontroller başarılı olduysa ve güç kaynağı başlamıyorsa, Q101 transistörünü karttan bırakarak kontrol etmelisiniz. Çalışan bir transistörle U101 yongası veya demeti büyük olasılıkla suçlanır. Her şeyden önce, bu en iyi bilinen iyi olanı değiştirerek kontrol edilen bir elektrolitik kondansatör C105'tir.
Boris Aladyshkin
