Bir apartmanın güç kaynağı

Çeşitli doğru anlamak için konutlar için güç kaynağı şemaları, elektrik tesisatlarının güç kaynağının güvenilirliğini sağlamak için üç kategoriyi bilmeniz gerekir. En basit kategori üçüncü kategoridir. Bir konut binasının tek bir elektrik kablosu aracılığıyla bir transformatör alt istasyonundan güç beslemesi sağlar. Bu durumda, acil bir durumda, evin güç kaynağındaki kesinti 1 günden az olmalıdır.

İkinci güç kaynağı güvenilirliği kategorisinde, konut binası farklı transformatörlere bağlı iki kablo ile güçlendirilmiştir. Bu durumda, tek bir kablo veya transformatör arızalandığında, sorun giderme süresi boyunca evin güç kaynağı tek bir kablo üzerinden gerçekleştirilir. Görevli elektrik personelinin tüm evin yüklerini çalışan bir kabloya bağlaması için gereken süre boyunca güç kaynağında bir kopmaya izin verilir.

İki farklı transformatörden evde iki çeşit güç kaynağı vardır. Evin yükü her iki transformatör arasında eşit olarak dağıtılır ve bir birine bağlı acil durum modunda veya çalışırken, bir kablo söz konusudur ve ikincisi bir yedeklemedir. Ancak her durumda, kablolar farklı transformatörlere bağlanır. Eğer varsa santral evi biri yedekli olan iki kablo döşenir, ancak bu kabloları trafo merkezinin yalnızca bir transformatörüne bağlamak mümkündür, o zaman sadece üçüncü güvenilirlik kategorisine sahibiz.

Güç kaynağının ilk güvenilirlik kategorisinde, konut binasına iki kablo ve ikinci kategoride güç verilir. Ancak kablo veya transformatör arızalanırsa, tüm evin yükleri otomatik transfer anahtarı (ATS) kullanılarak çalışma kablosuna bağlanır.

Özel bir grup güç tüketicisi var (yangın alarmı, yangın, acil durum aydınlatması ve diğer bazı durumlarda duman giderme sistemleri), her zaman ilk güvenilirlik kategorisiyle güçlendirilmelidir. Bunu yapmak için yedek güç kaynakları kullanın - piller ve küçük yerel elektrik santralleri.

Üçüncü güvenilirlik kategorisi için mevcut standartlara göre, 5 kattan fazla olmayan gaz sobaları olan evlere, 9'dan az daire sayısı olan elektrikli sobalara sahip evlere ve bahçe derneklerine evlere elektrik verilir.

İkinci güvenilirlik kategorisindeki elektrik tedariki, 5 kattan daha yüksek yüksekliğe sahip gaz sobaları olan evlere ve 8'den fazla daire sayısına sahip elektrikli sobalara sahip evlere tabidir.

Birinci güvenilirlik kategorisinde, bazı evlerde ve asansörlerde apartmanların ısıtma ünitelerine elektrik verilir. İlk kategoride esas olarak bazı kamu binalarına elektrik tedarik ettikleri belirtilmelidir: bunlar 2.000'den fazla çalışanı olan binalar, hastanelerin ameliyat ve doğumevleri vb.

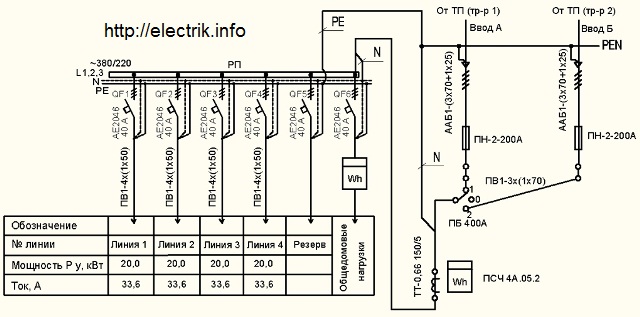

Şekil gösterir bir yedek kablo ile ikinci güvenilirlik kategorisi tarafından desteklenen dört erişim evinin güç kaynağı şeması. Güç kablolarının değiştirilmesi, "1", "0" ve "2" konumlarına sahip bir geri vites anahtarı tarafından gerçekleştirilir. “0” konumunda her iki kablo da çıkarılır. Devre kesiciler QF1 ... .QF4'ten, gücün dairelere götürüldüğü dikey yükselticiler boyunca uzanan hatlara güç verilir. Genel ev yükleri: girişlere giriş kapılarının üzerindeki merdiven, bodrum, lamba aydınlatması kendi elektrik ölçümlerini içeren ayrı bir grubu besler.

Şek. 1. Bir apartmanın elektrik şeması

Evdeki daire sayısına bağlı olarak, tüm elektrikli ekipman bir elektrik dolabına veya birkaçına yerleştirilebilir.Santral evlerinin elektrikli ekipmanlarının nasıl göründüğü fotoğraflarda gösterilmiştir. Fotoğrafta 1 - giriş cihazları ve ölçüm birimleri. Fotoğrafta 2 - sigortalı tersinir anahtar. Fotoğrafta 3 - giden hatlardaki devre kesiciler.

Bir apartmanın tanıtım cihazları ve ölçüm birimleri

Sigortalı tersinir devre kesici

Çıkış devre kesicileri

Okulda “Evimizin güç kaynağının temelleri” konusu olsaydı, o zaman güç hatları ve trafo merkezlerindeki çeşitli güç anahtarlarının ve ayırıcıların arızalanmasından kaynaklanan kazalar çok daha az meydana gelirdi. Bize çocukluktan yemeden önce ellerimizi yıkaması ve yolun nasıl geçileceğini anlatması öğretildi. Ancak hiç kimse bize dairede ışık sönerse, hemen tüm güçlü elektrikli cihazların ağdan bağlantısını kesmeniz gerektiğini öğretmez: ütüler, ısıtıcılar ve elektrikli sobalar.

Örneğin, bir elektrik panosunda bir sigortanın atması sonucu ağ bağlantısı kesilirse, güç kaynağını geri yüklemek için elektrikçilerin anahtarı kapatması, sigortayı değiştirmesi ve anahtarı tekrar açması gerekir. Tüm anahtarlama cihazlarının ömrü büyük ölçüde anahtarlanan yükün büyüklüğüne bağlıdır.

Evin tüm sakinleri bir elektrik kesintisi sırasında elektrikli cihazlarını şebekeden ayırırsa, bu tür açma çok daha düşük akımlarda gerçekleşir ve devre kesiciler çok daha uzun süre dayanır.

Örneğimizde, elektrikçiler devre kesiciyi kapattığında, kontakların bağlantısı kesildiği anda yanmamış sigortalarla iki fazlı devrede parlak bir flaş gözlenebilir - kontaklar yavaş yavaş yanan bir saniye boyunca bir ark yanıp sönecektir.
