Elektrikli çan cihazı

Çocukluğumuzdan beri, bir apartmanın veya binanın kapısının üzerindeki düğmeyi biliyoruz. Üzerine tıkladığınızda, sahibine bir ses sinyali verilir - bir zil melodik zili veya bir konuğun görünümü hakkında uyarı veren basit bir müzikal kompozisyon.

Sıradan bir elektrikli zil böyle çalışır. Multivibratörler, mikro devreler ve diğer bileşenler üzerindeki elektronik modelleri etkilemeden tasarımını sökeceğiz.

Elektrikli çan iki yüzyıl boyunca var olmuştur, elektromanyetik alanın enerjisini kullanır. Hanehalkı yapıları akımla güçlendirilmiştir:

1. sabit değer;

2. değişken bir sinüzoidal harmonik ile, genellikle 220 volt voltaj ile beslenir.

Çalışma prensibi ve doğru akım elektrikli çan cihazı

Ses dalgaları oluşturmak için, küçük bir malleusun etkileri, mekanik titreşimler üzerine zili çarpan yaylı bir plakanın sonunda bulunan çelik bir top şeklinde kullanılır.

Bu çekiç, sabit bir dayanağa göre hareket edebilen hareketli bir ankraj üzerine sabit olarak monte edilmiştir. İşte monte edilmiştir:

• elektromıknatısın kompozit manyetik çekirdeğinin hareketli kısmı;

• armatürü orijinal konumuna geri döndürme kuvvetini ayarlamak için bir cihaz ile bir yay, elektrik akımı kaynağının açık bir devresinden sonra çalışır;

• elektromıknatıs bobinlerine voltaj beslemesini değiştiren hareketli kontak.

Manyetik devrenin etrafında, sarımları seri olarak bağlanmış iki elektrikli bobin vardır. Doğru akım bobinlerden geçtiğinde, manyetik devrede, büyüklüğü her bobinin akısından toplanan ve tek bir telde ortaya çıkan değerlerden çok daha yüksek bir manyetik akı oluşturulur. Bkz. İndüktörler ve manyetik alanlar.

Manyetik devre tarafından oluşturulan manyetik kuvvet büyük değerlere ulaşabilir ve önemli mekanik işler yapabilir. Bizim durumumuzda, çapayı döndürmek için kullanılır: zil üzerinde bir çekiç darbesi yapmak için sabit parçaya çekin.

Devredeki voltaj / akım kaynağı, değişken elektrik enerjisi kaynağından beslenen belirli bir galvanik hücre (pil veya akümülatör) veya bir doğrultucu cihaz olabilir.

Yukarıdaki şemada, mekanik kendi kendine sıfırlanan bir düğme gösterilmez, basıldığında, kaynaktan zilin elektrik devresine bir akım verilir. Aşağıdaki resimde gösterilmiştir.

Düğmeye basıldığında, elektrik akımını I, döşenen kablolardan “artı kaynaktan” kapalı kontak grubundan armatürün iletken plakasına ve bobinlerin sargılarından “eksi kaynağa” geçirmek için bir kapalı devre oluşturulur.

Manyetik devrede bir manyetik akı indüklenir.

Ankrajı çevirip sabit parçaya çekerek mekanik bir F kuvveti oluşturur.

Aynı zamanda, çekiç zili çalar ve bir zil sesine neden olur ve hareketli kontak sabit sabitten ayrılır. Aralarında bir elektrikli kıvılcım sıçrar. Aynı zamanda, mekanik bir yay gerilir ve gerginliği artar.

Kıvılcım açık kontak grubundan çıktıktan sonra, elektrik yüklerinin hareketi durur, akım kaybolur, manyetik akı kaybolur.

Sadece yay çekme kuvveti P, ankrajın etkisi altında kalır, etkisi altında orijinal konumuna geri döner. Aynı zamanda, zil düğmesi basılı kalmaya devam ederse, tekrarlanan ve daha sonra çekiç çembere darbeler üflemek için devrede tekrar bir elektrik akımı ortaya çıkar.

Sonuç olarak, ziyaretçi düğmeye bastığı sürece sesli arama yapılır. Uygulamada, sesin süresini sınırlayan şemalar vardır.Bunlar, tetiklenmiş bir zamanlayıcı tarafından kontrol edilen, normalde kapalı bir ek kontağın akım devresine sokulmasına dayanır. Ancak bu yöntem tasarımı karmaşıklaştırır ve her zaman haklı değildir.

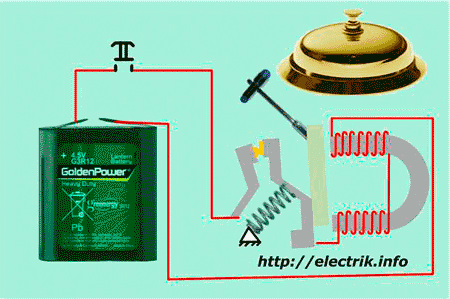

İşlem sırasında oluşan işlemlerin dinamik dizisi animasyonlu bir resim ile gösterilir.

Bir elektrik çağrısını farklı yerlerden kontrol edebilirsiniz. Bunu yapmak için, düğme kontaklarına paralel olarak farklı odalara kurulum için ek bir düğme veya bir grup bağlayın. 19. yüzyılda, büyük evlerin sahipleri bu yöntemi kullarını kendilerine çağırmak için kullandılar.

Bobinlerin, tellerin, kontakların, düğmelerin ve güç kaynaklarının tüm elektriksel ve manyetik özellikleri, fabrikada güvenilir çalışma için ortaya çıkan termal yükler ve mekanik kuvvetlere göre hesaplanır ve seçilir.

DC çağrıları eski telefonlarda kullanılır, alarm sistemleri, yangından korunma ve diğer cihazlar.

Bu şemadaki özel kaygı, temas grubudur. Çalışma sırasında, kıvılcım deşarjı sürekli olarak içinden atlar, bu da metali yavaş ama kasıtlı olarak tahrip eder. Bu, periyodik muayeneler ve önleyici bakım gerektirir.

Çalışma prensibi ve alternatif akımda bir elektrikli çan cihazı

Alternatif akımın elektromanyetik enerjisi, uyumlu bir sinüzoidal yasaya göre değişir. Manyetik ve elektrik alanlar zamanla sürekli etkileşir, birbirine zıt yönlerde yönlendirilir.

Bobin içinden geçerken, manyetik devredeki akımın yönü ve büyüklüğü, ilgili şeklin manyetik akısını indükler. Doğru seçilmiş parça tasarımı durumunda, armatürün hareketli kısmı manyetik kuvvetin etkisi altında iki yönde geri dönüş hareketleri yapmaya zorlanabilir.

İlk salıncak sırasında, zil vurulur ve ikincisinde, bir sonraki darbeyi gerçekleştirmek için çekiç orijinal konumuna geri çekilir. 50 hertz'lik bir akım frekansı, üretilen zil sesinin frekansına karşılık gelecektir.

Bu prensibe göre, fotoğrafta gösterilen elektrikli çan oluşturulur ve çalışır.

1966'da onaylanan GOST 7220 66'ya göre 70'lerde yapıldı ve hala performansını korudu.

Şunlardan oluşur:

• çan;

• sargı bobini;

• şok plakalı ve duvar montajlı manyetik çekirdek;

• devreye bağlantı telleri;

• zili muhafazaya sabitlemek için vida.

Kişi grubu yok. Bu sistemin güvenilirliğini arttırır, sık önleyici bakım ihtiyacını ortadan kaldırır.

Vidayı sökdükten sonra, alternatif bir sinüzoidal akıma sahip bir elektrikli çanın tüm bileşenleri görülebilir.

Daha ayrıntılı olarak, tasarımları ve görünümleri aşağıdaki resimlerde görülebilir.

Bu tasarım 220 voltluk bir voltaj kullanır. Tehlikeli bir faktör olarak kabul edilen ve yalıtım durumunun izlenmesini gerektiren düğme de dahil olmak üzere devrenin tüm elektrikli parçalarında bulunur. Böyle bir çağrıyı daha düşük bir voltaj için yapılmış düğmelerle ağa bağlamak tehlikeli ve kabul edilemez.

Modern çağrılarda, sargıya ve düğmeye giden voltaj, devreye inen transformatörlerin dahil edilmesiyle azaltılır. Apartman ağından 220 volt birincil sargılarına beslenir ve düğmeye ve zile düşük voltaj uygulanır.

Alternatif akımdaki transformatör tasarımı, endüstriyel tesisatların sinyal şemalarında telefonlarda bulunur.
