İki telli RCD: koymak veya koymak değil?
Elektrik mühendisliği tam bir bilimdir ve burada, örneğin tasarım gibi insani faaliyetlerin geçici alanlarından farklı olarak, sadece “beğen” veya “sevmemek” değil, açıkça belgelenmiş normlar ve kurallar (PUE, GOST, talimatlar) vardır. Evet, PUE “bir elektrikçinin incisi” dir ve “PUE'de okunan” müthiş ifade, bunu söyleyenlerin öneminden, pompalanabilirliğinden ve büyük ciddiyetinden bahseder.
Ancak hayatın her zaman en akıllı kitaplarda bile yazıldığından çok daha karmaşık olduğu ve bu kitapların farklı şekillerde yorumlanabileceği ortaya çıkıyor. Özellikle elektrik forumlarındaki elektrikçiler arasında ateşli tartışmalar gündeme geliyor yere bağlı elektrik tesisatı ve tesisatı artık akım devre kesicileri (RCD).
Öyle oldu ki, günlük yaşamımızda zamanımız iki topraklama sistemleri TN-C ve TN-C-S,. İlk topraklama sistemi, vakaların büyük çoğunluğunda, eski inşaat evlerinde, ikincisi - yeni konut sektöründe ve özel evlerde bulunur. Bu topraklama sistemleri iletken sayısına göre farklılık gösterir.
Sistem TN-C genellikle üç fazlı yürütmede 4 kablo (üç faz ve sıfır) ve tek fazda 2 kablo (faz ve sıfır - PEN iletkeni) yani böyle bir sistemle, dört telli bir bağlantıya sahip, sıfır ve çalışma ve koruyucu birleştirilir ve iki telli bağlantıda topraklama iletkeni yoktur.

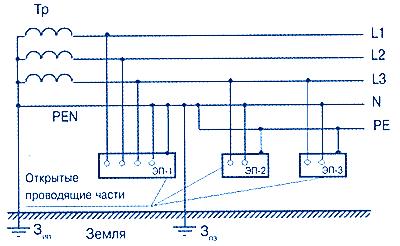

TN-C-S sisteminde, sıfır çoğunlukla bina girişinde bölünür. Bir transformatör alt istasyonunda sıfır bölünmüşse, bu zaten bir sistemdir TN-Sancak bu tür şeyler gerçek hayatta nadirdir. Böylece, TN-C-S sistemine göre, nötr telin çalışma iletkenine ayrıldığı andan itibaren (K) ve koruyucu iletken (PE) üç fazlı bağlantı ile 5 kablo görünür (üç faz, N- ve PE), tek fazlı üç telli (faz, N-, PE).
Gelecekte, tüm tüketiciler sistem üzerinden güç alacaklar. TN-Sveya daha büyük olasılıkla TN-C-S'dir. Ama bu gelecekte. Ama şimdi ne yapmalı, TN-C sistemi kullanılarak yapılan eski kablolara sahip evlerde talihsiz sahibi? Kendinizi ve sevdiklerinizi elektrik çarpmasından nasıl korursunuz? Sonuçta, uzun zamandır eski sistemin TN-C yeterli seviyenin tam olarak sağlanmasına izin vermez elektrik güvenliği. Bu gerçek, yeni bir sisteme geçişin nedeniydi. TN-S.
Teknik olarak yetkin yoldaşların çoğu - bir RCD yerleştirin ve herkes için bir RCD koymanın şiddetle tavsiye edildiği doğru düzenleyici belgelere bakın. Bilinen tüm elektrikli koruyucu ekipmanlardan, RCD, canlı parçalardan birine doğrudan dokunurken bir kişinin elektrik çarpmasına karşı koruma sağlayan tek cihazdır.
Her şey basit görünüyor - al ve yap. Ancak bu yoldaşların, TN-C sisteminde (sözde eski) çalışan eski kablolara sahip evlerde artık akım devre kesicilerinin kurulumunun ateşli karşıtları olan iyi organize edilmiş bir muhalefete sahip oldukları ortaya çıkıyor. İki telli RCD). Ve garip değil, bu grup aynı zamanda yasal belgelerde de onay buldu. PUE.
Onların görüşüne göre, RCD'lerin montajı sadece geçiş sistemi ile tüm elektrik kablolarının modernizasyonu ile bağlantılı olarak mümkündür TN-C TN-C-S üzerinde. Bu durumda, kaçak akım göründüğünde RCD daima tetiklenir. Aksi takdirde, sistemdeki RCD sadece zararlı değil, aynı zamanda tehlikelidir, çünkü sistemde TN-C RCD sadece temas anında açılır (kaçak akım insan vücudundan akar). Ek olarak, bir kişiye faza ve sıfıra dokunurken bir devreye bir kişi dahil etmek için genellikle çok tehlikeli bir seçenek vardır. Bu durumda, kişiden ölümcül bir akım akar ve koruyucu kapatma cihazı çalışmaz.
Ve en önemlisi, bunlar eski kablolara sahip evlerde sürekli olarak makul olmayan RCD kesintileri. RCD'nin çalışması için 30 mA kaçak akım yeterlidir ve eski kablolamada bu kaçak akım düzenli olarak görünecek ve dairenin güç kaynağının güvenilirliğini etkileyecektir.
ne bu durumda ne yapmalı? Kim dinleyecek? Sonuçta, dairenizi üç telli bir daireye kendiniz aktarmak o kadar kolay değil. Zemin kalkanındaki sıfır kabloları ayırmak imkansızdır ("sıfır yakma" durumunda, bu sizi büyük sorunlarla tehdit eder), ancak tüm yükselticiyi yeniden yapmanız gerekir. Burada, her zamanki gibi sadece kendi evler sahiplerine şanslı. Ne istersen yap, en önemlisi iyi uzmanların kuralları ve elleriyle.
Yani hepsi aynı, bir RCD koy ya da iki telli değil mi? PUE altında yaşamaya olan tüm arzumla nasıl?
Ben her durumda bir RCD ayarlanması gerektiğine inanıyorum. Kesinlikle tamamen işe yaramaz ve sağlığınızı ve muhtemelen hayatınızı kurtarırken işlevini doğru zamanda yerine getirecektir. Bir UZO kurarak, dairemizin elektrik güvenliği derecesini arttırıyoruz. Artık bir akım cihazı ile iki telli bir sisteme kurarken RCD'nin tüm eksikliklerini hesaba katarak, kesinlikle onsuzdan daha sakin olacaksınız.
Ve ya eski kablolarla, RCD sürekli olarak dairenin enerjisini kesecekse? Bana öyle geliyor ki bu zor durumdan bir çıkış yolu var.
Doğada, UZO çıkışı, yani. Her bir özel prize (RCD fişi, RCD adaptörü) kurulum için tasarlanmıştır. Var ve dahili RCD'li hazır prizler. Bu tür RCD'lerin kullanımı, eski zayıf kablolama ile tüm dairenin sürekli açma ve kapatma problemini çözer ve aynı zamanda oldukça iyi bir elektrik güvenliği sağlar.
Bu tür RCD'ler, tek tek elektrik devrelerini elektrik çarpmasından korumak için kullanılabilir. Bu tür koruyucu kapatma rozet cihazlarının, mutfak gibi elektrik çarpması açısından tehlikeli olan odalara, çamaşırhaneye, çocuk odalarında konulması özellikle tavsiye edilir. Ve en önemlisi, her türlü elektrik şebekesi bu tür RCD'leri bağlamak için uygundur - TN-C, TN-S ve TN-C-S, (Bu gerçek, RCD çıkışı talimatlarında belirtilmiştir).
İçine tırmanmanıza gerek yok zemin elektrik paneli, sadece çıkışı değiştirin. O zaman, evi işleten kuruluş nihayet merdivenin yükselticisindeki kabloları modernize etmeye kadar beklemek kalır.
Bunun hakkında ne düşünüyorsun?
