12 volt aydınlatma ağları için tel kesiti nasıl seçilir
Müşterilerle yapılan görüşmelerde, 12 volt halojen aydınlatmayı tartışırken, bir nedenden ötürü "düşük akım" kelimesi sık sık titriyor, bu da kablo seçimine karşılık gelen tutumu karakterize ediyor - ki bu eldeki, daha sonra kullanıyoruz, çünkü voltaj güvenli.
12 voltluk voltaj, böyle bir voltajla çıplak bir kabloya dokunmanın basitçe hissedilmemesi açısından gerçekten güvenlidir, ancak bu tür devrelerdeki akımlar oldukça büyük akar (bkz. günlük yaşamda güvenli voltaj kullanmanın önemli noktaları).
Örneği yiyecek olarak düşünün. sıradan halojen lamba 50 W'lık bir güçle, transformatörün birincil devresindeki akım I = 50W / 220V = 0.23A (veya daha kesin olarak, transformatörün verimliliğini dikkate alarak biraz daha fazla), akım I = 50W / 12V = 4.2 A, zaten 12 V'luk ikincil devrede akar 18 kat daha fazla. Bu gerçeği dikkate almazsanız, çok hoş olmayan sürprizlerle karşılaşabilirsiniz.
Bir gün bir adam bana danışmak için geldi ve evinde ne yaptığını söyledi halojen aydınlatma, 900W yükte güvenilir bir endüksiyon transformatörü 1000W kullandı, montaj kutusu her bir lamba için ayrı bir tel, ancak telleri açarken şu anda alev aldı ve transformatör çıkışından montaj kutusuna giden teller.
Döşenen tellerin bölümü hakkındaki soruya - cevap: "Sıradan bir bölüm, her yerde olduğu gibi - 1.5 mm2Sabit modda, akım I = 900W / 12V = 75A bu kablodan ve hatta açıldığında daha da fazla akmalıdır. Bu gibi durumlarda bakır telin kesiti en az 16 mm olmalıdır.2. Sonuç olarak: 12 volt devrelerde artan akımları unutmamak ve buna göre telleri seçmek önemlidir.. Ancak bu bazen tamamen yetersizdir.
Çoğu zaman, yüksek güç transformatörleri kullanırken (bu durumda, 200W zaten yüksek güçtür), birkaç lamba tedarik eden, transformatörden uzaklaştıkça lambaların parlaklığı belirgin şekilde azalır. Transformatörün gücünü artırarak bu sorunla başa çıkma girişimleri, elbette, özellikle kullanılan lambaların gücünün artması yardımcı olmadığından, durumun iyileşmesine yol açmaz. Gerçek şu ki, bu fenomenin nedeni yaygındır Ohm yasasına göre tellerde voltaj düşüşü.
Somut bir örnek üzerinde söylenenleri açıklıyoruz:
Şekilde gösterildiği gibi, transformatörden L mesafede bulunan her biri 50W'lık üç lamba grubuna güç sağlamanız gerektiğini varsayalım:
Eşdeğer devre şu şekildedir:
Her lambanın direnci Rl = U2/ P = 2.88 Ohm ve telin uzunluğu L ve kesiti S olan direnci
nerede ρ - direnç, bu durumda bakır (0.0173 Ohm mm2/ M).
Transformatör çıkışında U gerilimi destekleniyorsa0 = 12 V, sonra her lambadan geçen akım
ve lambada serbest bırakılan güç

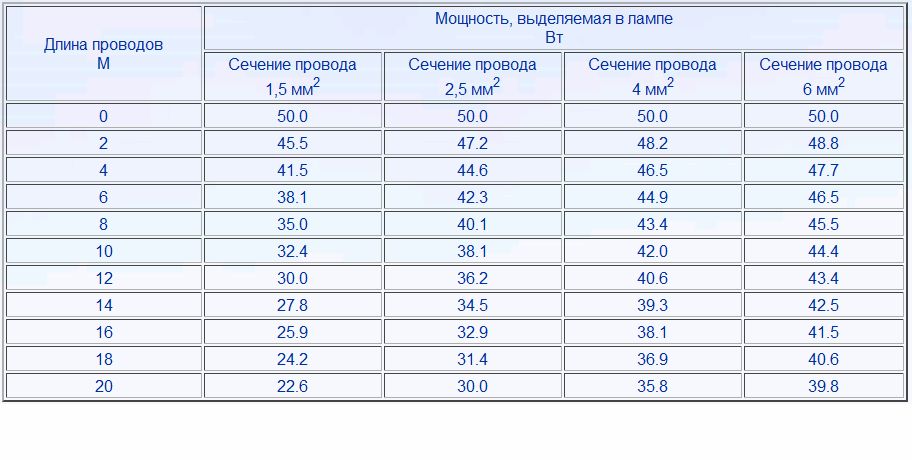

Bu formülleri kullanarak, kablo uzunluğuna karşı gücü hesaplamak kolay. Hesaplama sonuçları tabloda gösterilir (resmi tıklarsanız, tablo daha büyük bir formatta yüklenir):
Tablodan görülebileceği gibi, artan kablo uzunlukları ile güç oldukça hızlı düşer, Bu grafiklerde daha da açıkça görülmektedir:
Şekil 3. Besleme kablolarının uzunluğuna bağlı olarak lamba gücü kaybı
Sadece büyük bir kesitli tel kullanarak değil, aynı zamanda lambaları ayrı ayrı teller tarafından beslenen gruplara bölerek, her lambayı kendi teliyle besleyen sınırda lambaların ışık akısında gözle görülür eşitsizliği önlemek mümkündür.. Her durumda, aydınlatma ekipmanı satın alırken, satıcıdan tel kesiti ve kurulum şeması seçimi hakkında doğru öneriler vermesini istemek yararlıdır.
Elektronik ve endüksiyon transformatörlerini kullanırken 12 V aydınlatma devresindeki tel kesitini seçmek için özel öneriler ilgili tablolarda bulunabilir.
Alçak gerilim aydınlatma devrelerinde kablo kesitini seçmek için tablolar
Daha önce gösterildiği gibi, 12 V aydınlatma şebekelerindeki güç kayıplarının analizinden, 12 volt halojen aydınlatma için tellerin enine kesiti, transformatöre bağlı lambaların toplam gücü ve bu kabloların uzunluğu dikkate alınarak seçilmelidir.
Kabloların kesitini belirleme yaklaşımı, devreye güç vermek için hangi kaynağın kullanıldığına bağlıdır: elektronik veya indüksiyon. Elektronik güç kaynaklarının ikincil devresindeki izin verilen kablo uzunluğu, kural olarak, 2 metreyi geçemez (çok nadir durumlarda, yüksek güç transformatörleri için 3 metreye kadar uzunluklara izin verilir). Bu durumda transformatör belgelerinde belirtilen enine kesite sahip bir kablo kullanın. Bu tür veriler mevcut değilse, tablodaki verileri geçici olarak kullanabilirsiniz:
2 metreye kadar 12 V aydınlatma devresinde bakır kabloların kesitsel tablosu (elektronik güç kaynakları için). Resme tıklarsanız, tablo daha büyük bir formatta yüklenir.
Endüksiyon transformatörleri kullanırken, sekonder devredeki telin uzunluğu sadece teller arasındaki voltaj düşüşüyle sınırlıdır ve bu nedenle elektronik (darbeli) güç kaynakları, telin kesitini artırarak telafi edilir.
Aşağıda verilmiştir indüksiyon transformatörünün sekonder sargısına bağlı lambaların toplam gücüne ve bu tellerin uzunluğuna bağlı olarak tellerin kesitini seçmek için tablo. Lambaların, her biri kendi kablosuyla bağlı olan gruplara ayrılabileceği akılda tutulmalıdır, bu durumda, grup telinin kesiti, her grup için tablo tarafından ayrı ayrı belirlenir. Limitte, her lambayı kendi teliyle bağlamak mümkündür.

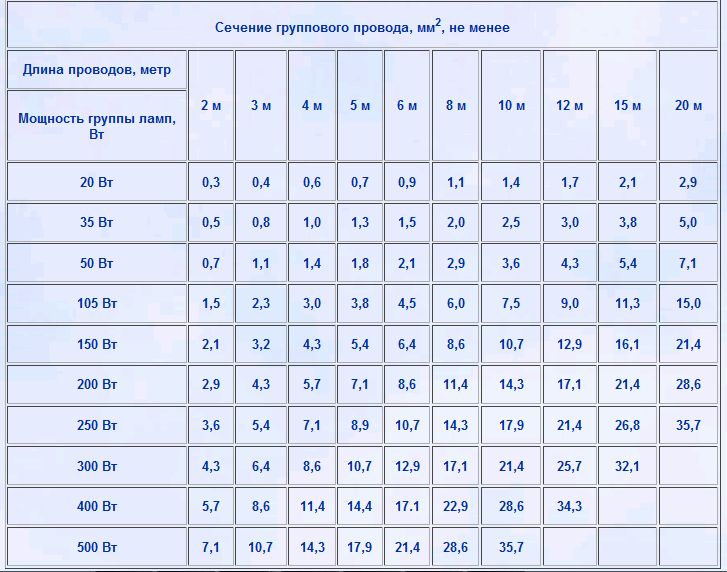

12 V aydınlatma devresindeki bakır tellerin kesit tablosu (indüksiyon transformatörleri için).
