Kablo bölümü nasıl seçilir - Tasarımcı ipuçları
Makale, bir kablo bölümü seçmek için ana kriterleri dikkate alır, hesaplamalara örnekler verir.
Pazarlarda, sık sık kablo beklenen yük akımına bağlı olarak alıcı tarafından satın alınmalıdır. Sizi yanlış yönlendirdikleri için bu işaretlere inanmayın. Kablo kesiti sadece çalışma akımı ile değil, aynı zamanda birkaç parametre ile seçilir.
Her şeyden önce, kapasitelerinin sınırında bir kablo kullanırken, kablo çekirdeklerinin birkaç on derece ısındığı akılda tutulmalıdır. Şekil 1'de gösterilen akım değerleri, kablo göbeklerinin 25 derecelik bir ortam sıcaklığında 65 dereceye kadar ısıtılmasını önermektedir. Bir boru veya tepsiye birkaç kablo döşenirse, karşılıklı ısınmalarından dolayı (her bir kablo diğer tüm kabloları ısıtır), izin verilen maksimum akım yüzde 10 - 30 oranında azaltılır.
Ayrıca, yüksek ortam sıcaklıklarında mümkün olan maksimum akım azalır. Bu nedenle, bir grup ağında (kalkanlardan armatürlere, prizlere ve diğer elektrik alıcılarına kadar bir ağ), kablolar genellikle Şekil 1'de gösterilen değerlerden 0.6 - 0.7'yi aşmayan akımlarda kullanılır.

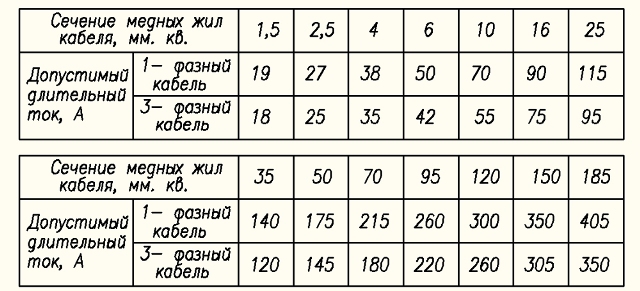

Şek. 1. Bakır iletkenler ile kabloların izin verilen sürekli akımı
Bu temelde, 2,5 mm2 kesitli bakır iletkenlere sahip kablolarla döşenen çıkış ağlarını korumak için nominal akım 25A olan devre kesicilerin yaygın olarak kullanılması tehlikelidir. Bir tepsideki sıcaklık ve kablo sayısına bağlı olarak katsayıları azaltma tabloları, Elektrik Tesisatı Kurallarında (PUE) bulunabilir.
Kablo uzun olduğunda ek kısıtlamalar ortaya çıkar. Aynı zamanda, kablodaki voltaj kayıpları kabul edilemez değerlere ulaşabilir. Kural olarak, kabloları hesaplarken, hattaki maksimum kayıplar% 5'ten fazla değildir. Kablo göbeklerinin direnç değerini ve tahmini yük akımını biliyorsanız kayıpları hesaplamak zor değildir. Ancak genellikle kayıpların hesaplanmasında kayıpların yükleme anına bağımlılık tabloları kullanılır. Yük momenti, metre cinsinden kablo uzunluğunun ve kilowatt cinsinden gücün ürünü olarak hesaplanır.
220 V tek fazlı bir voltajdaki kayıpların hesaplanması için veriler tablo 1'de gösterilmektedir. Örneğin, 30 mm kablo uzunluğuna ve 3 kW yük gücüne sahip 2.5 mm2 kesitli bakır iletkenlere sahip bir kablo için, yük momenti 30x3 = 90'dır ve kayıp% 3 olacaktır. Hesaplanan kayıp değeri% 5'i aşarsa, daha büyük bir kesite sahip bir kablo seçmek gerekir.

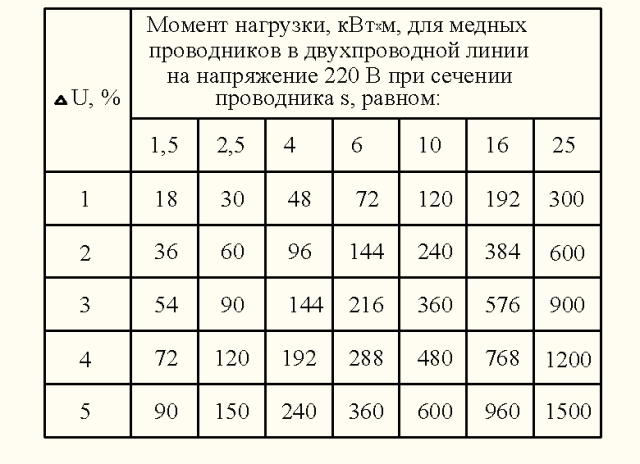

Çizelge 1. İletkenin belirli bir bölümü için 220 V voltajda iki telli bir hattaki bakır iletkenler için yük momenti, kW x m
Tablo 2'ye göre, kaybı üç fazlı bir hatta belirleyebilirsiniz. Tablolar 1 ve 2'yi karşılaştırarak, 2.5 mm2 kesitli bakır iletkenlere sahip üç fazlı bir hatta,% 3'lük bir kaybın altı kat daha büyük bir yük momentine karşılık geldiği belirtilebilir.
Yük torkunun üç fazda dağılımı nedeniyle yük torkunda üçlü bir artış ve nötr iletkendeki akımın simetrik bir yüke sahip üç fazlı bir ağda (faz iletkenlerindeki özdeş akımlar) sıfır olması nedeniyle iki kat artış meydana gelir. Dengesiz bir yük ile, kablo bölümünü seçerken dikkate alınması gereken kablo kayıpları artar.

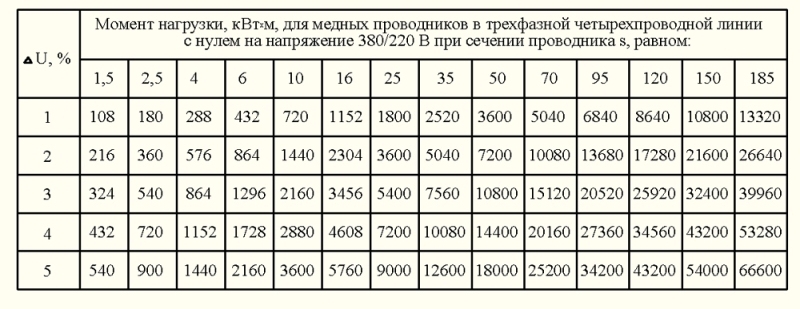

Çizelge 2. İletkenin belirli bir bölümü için 380/220 V sıfır voltajlı üç fazlı dört telli bir hattaki bakır iletkenler için yük momenti, kW x m (tabloyu büyütmek için şekle tıklayın)
Halojen lambalar gibi düşük voltaj kullanıldığında kablodaki kayıplar güçlü bir şekilde etkilenir. Bu anlaşılabilir bir durumdur: faz ve nötr iletkenlere 3 Volt düşerse, 220 V'luk bir voltajda büyük olasılıkla bunu fark etmeyeceğiz ve 12 V'luk bir voltajda lambadaki voltaj yarıya kadar 6 V düşecektir.Bu nedenle halojen lambalara güç sağlamak için transformatörlerin lambalara mümkün olduğunca yakın getirilmesi gerekir. Örneğin, 2,5 mm2 kesitli ve 0,1 kW yük (her biri 50 W'lık iki lamba) ile 4,5 metre kablo uzunluğu ile, yük momenti 0,45'tir, bu da% 5'lik bir kayba karşılık gelir (Tablo 3).

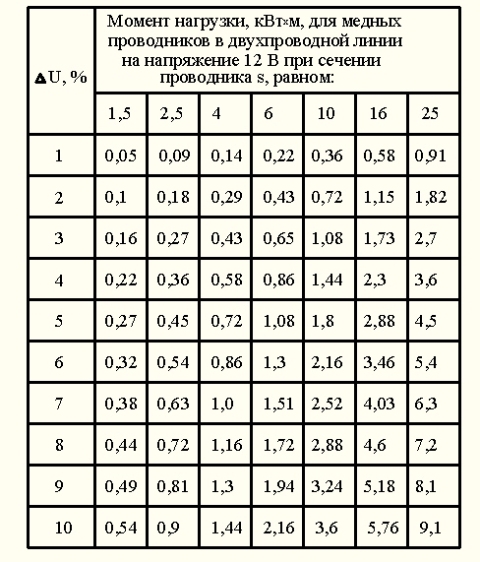

Çizelge 3. İletkenin belirli bir bölümü için 12 V voltajda iki telli bir hattaki bakır iletkenler için yük momenti, kW x m
Yukarıdaki tablolar, içinden geçen akım akışı nedeniyle iletkenlerin ısınmaya karşı direncindeki artışı dikkate almaz. Bu nedenle, kablo belirli bir bölümün izin verilen maksimum kablo akımının 0,5 veya daha fazla akımında kullanılıyorsa, bir değişiklik yapılmalıdır. En basit durumda,% 5'ten fazla olmayan kayıplar almayı düşünüyorsanız, kesiti% 4'lük kayıplara göre hesaplayın. Ayrıca, çok sayıda kablo iletken bağlantısıyla kayıplar artabilir.
Alüminyum iletkenli kablolar, bakır iletkenli kablolara göre 1,7 kat daha büyük bir dirence sahiptir ve içlerindeki kayıplar 1,7 kat daha fazladır.
Büyük kablo uzunlukları için ikinci sınırlayıcı faktör, faz-sıfır devre direncinin izin verilen değerinin aşılmasıdır. Kabloları aşırı yüklerden ve kısa devrelerden korumak için, kural olarak, birleşik serbest bırakmalı devre kesiciler kullanırlar. Bu tür anahtarların termal ve elektromanyetik salınımları vardır.
Elektromanyetik serbest bırakma, kısa devre sırasında ağın acil durum bölümünün anında (onda biri ve hatta yüzde biri) kapanmasını sağlar. Örneğin, C25 etiketli bir devre kesici 25 A'lık bir termal serbest bırakmaya ve 250A'lık bir elektromanyetik serbest bırakmaya sahiptir. "C" grubundaki devre kesiciler elektromanyetik salınımın termalden 5 ila 10 arasında çok sayıda kesme akımına sahiptir. kısa devre akımı hattının hesaplanması maksimum değer alınır.
Faz-sıfır devresinin toplam direnci şunları içerir: transformatör trafo merkezinin kademeli transformatörünün direnci, kablonun trafo merkezinden binanın giriş şaltına direnci, şalttan döşenen kablonun direnci ve grup hattının kendisinin kablo direnci, kesiti gerekli belirlemek.
Hatta çok sayıda kablo iletken bağlantısı varsa, örneğin bir halka ile bağlanmış çok sayıda armatürün bir grup hattı varsa, kontak bağlantılarının direnci de dikkate alınmalıdır. Çok doğru hesaplamalar için, arıza konumundaki ark direnci dikkate alınır.
Dört telli kablolar için faz sıfır devresinin empedansı Tablo 4'te gösterilmiştir. Tablo, hem faz hem de nötr iletkenlerin dirençlerini dikkate alır. Direnç değerleri 65 derecelik bir kablo göbek sıcaklığında verilir. Tablo iki telli hatlar için de geçerlidir.

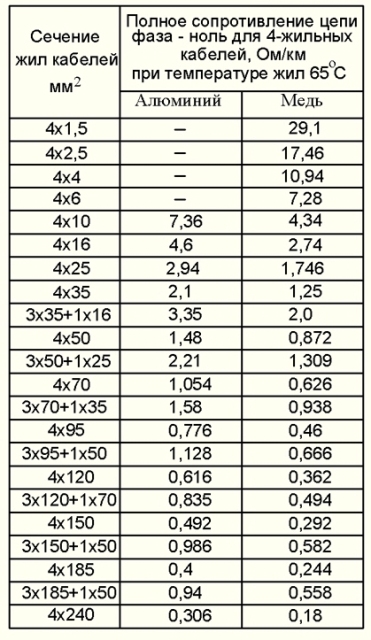

Çizelge 4. 4 çekirdekli kablolar için faz sıfır devresinin toplam direnci, 65 çekirdek sıcaklığında Ohm / kmhakkındaC
Kentsel trafo merkezlerinde, kural olarak, 630 kV kapasiteli transformatörler kurulur. Ve daha fazlası, 0.1 Ohm'dan daha düşük bir çıkış direncine sahip. Kırsal alanlarda 160 - 250 kV transformatörler kullanılabilir. Ve 0.15 Ohm civarında bir çıkış direncine ve hatta 40-100 kV'de transformatörlere sahip. Ve 0.65 - 0.25 Ohm çıkış empedansına sahip.
Kentsel trafo merkezlerinden evlerin ASG'sine giden güç besleme kabloları genellikle faz iletkenlerinin en az 70 - 120 mm2 kesitli alüminyum iletkenlerle kullanılır. Bu hatların uzunluğu 200 metreden az olduğunda, besleme kablosunun (Rpc) faz-sıfır devresinin direnci 0,3 Ohm'a eşit olabilir. Daha doğru bir hesaplama için, kablonun uzunluğunu ve kesitini bilmeniz veya bu direnci ölçmeniz gerekir. Bu tür ölçümler için cihazlardan biri (Vektör cihazı) Şek. 2.
Şek. 2. Faz-sıfır devre "Vektör" direncini ölçmek için cihaz
Hattın direnci, kısa devre ile devredeki akımın elektromanyetik serbest bırakmanın çalışma akımını aşacağı garanti edilecektir.Buna göre, devre kesici C25 için, hattaki kısa devre akımı 1.15 × 10 × 25 = 287 A'yı geçmelidir, burada 1.15 güvenlik faktörüdür. Bu nedenle, C25 devre kesici için faz-sıfır devre direnci 220V / 287A = 0.76 Ohm'dan fazla olmamalıdır. Buna göre, bir devre kesici C16 için, devre direnci 220V / 1.15x160A = 1.19 Ohm'u ve bir devre kesici C10 için - 220V / 1.15x100 = 1.91 Ohm'u geçmemelidir.
Böylece, bir kentsel apartman için, Rtp = 0.1 Ohm; Çıkış ağındaki bir C16 devre kesici ile korunan 2,5 mm2 kesitli bakır iletkenlere sahip bir kablo kullanılırken Rpc = 0,3 Ohm, kablo direnci Rgr (faz ve nötr iletkenler) Rgr = 1,19 Ohm - Rtp - Rpk = 1,19 - 0,1 - 0,3 = 0,79 Ohm. Tablo 4'e göre uzunluğunu buluyoruz - 0.79 / 17.46 = 0.045 km veya 45 metre. Çoğu daire için bu uzunluk yeterlidir.
Kesiti 2,5 mm2 olan bir kabloyu korumak için bir C25 devre kesici kullanırken, devre direnci 0,76 - 17,46 = 0,02 km maksimum kablo uzunluğuna karşılık gelen 0,76 - 0,4 = 0,36 Ohm'dan az olmalıdır, veya 20 metre.
1.5 mm2 bakır iletkenli bir kabloyla yapılan bir grup aydınlatma hattını korumak için bir C10 devre kesici kullanırken, maksimum 1.51 / 29 kablo uzunluğuna karşılık gelen maksimum 1.91 - 0.4 = 1.51 Ohm kablo direncini alırız, 1 = 0.052 km veya 52 metre. Böyle bir hattı bir C16 devre kesici ile korursanız, maksimum hat uzunluğu 0,79 / 29,1 = 0,027 km veya 27 metre olacaktır.
