Özel bir konut binasının konturu için topraklama hesaplaması nasıl yapılır

Bireysel evlerin ve kır evlerinin sahipleri, elektrik kullanımının sadece günlük ev ihtiyaçlarının karşılanmasını büyük ölçüde kolaylaştırmakla kalmayıp aynı zamanda insanlar için belirli riskler oluşturduğunu anlamaya başlıyor. Yaşamda, her zaman elektriksel yaralanmaya yol açabilecek bir acil durum olasılığı vardır.

Ayrı bir binanın elektrik güvenliği sahibinden sürekli yakın dikkat gerektirir. Bakımının sorunlarından biri, yalnızca belirli bir metodolojiye göre değil, aynı zamanda doğru seçilmiş bir tasarıma sahip olması gereken ve tüm elemanlarının güvenilir bir hesaplamasını yapan bireysel bir toprak döngüsünün çalışmasıdır.

Elektrik mühendisliğinin temellerini bilen herkesin kendiniz yapabilmesi için hemen rezervasyon yapacağız. Bunu yapmak için, uygulanması için yöntem aşağıdadır.

Bununla birlikte, tavsiye niteliğinde bir bilgi toplama niteliğindedir ve uzman bir laboratuvarda elde edilen sonucun, devlet organlarını denetlemek için sınavları geçerek niteliklerini periyodik olarak onaylayan eğitimli personel tarafından muayene yapma yetkisine sahip olmasını açıklığa kavuşturmayı gerektirir.

Hesaplama için topraklama tasarımı seçimi

Çeşitli amaçlar için binaların elektrik devresinde, çok sayıda farklı topraklama cihazı türü çalışır. Bunlar arasında, ürünler:

• tek derin topraklama anahtarı;

• modüler tip dikey düzenlemenin birkaç elektrodu;

• yatay yönde elektrolitik topraklama.

İkinci tasarım henüz listelenen ilk ikisi kadar yaygın bir popülariteye sahip değildir, ancak onlarla iyi rekabet edebilir ve alternatif olarak hareket edebilir.

Her bir modelin elektriksel özelliklerinin ön hesaplaması, en uygun topraklama türünün belirlenmesine yardımcı olacak ve daha fazla kurulum, devreye alma, çalıştırma için seçiminiz olacaktır.

Kısaca örneklerde, hesaplamalarının yöntemini düşünün.

Konutlar için zemin döngülerinin hesaplanması

randevu

Hesaplama, evden toprak potansiyeline çıkarılan acil durum akımına kabul edilebilir elektrik direnci sağlamak için oluşturulan devrenin boyutlarını ve şeklini analiz etmeye yardımcı olur.

Topraklama, kabul edilemez akımların ondan yayılması ve tehlikeli potansiyellerin yeniden dağıtılması nedeniyle insan dokunma voltajını güvenli bir değere azaltmak için tasarlanmıştır.

Konutlar için, tek fazlı 220 voltluk bir ağ çalıştırırken döngü direnci 8 Ohm'u ve üç fazlı 380 için 4 Ohm'u geçmemelidir.

Döngü Hesaplamasını Etkileyen Faktörler

Elektrik topraklama direncinin büyüklüğü aşağıdakilere bağlıdır:

1. toprak iletkenliği;

2. metal yapımında kullanılan;

3. şekil ve elektrot sayısı;

4. topraklama iletkenleri arasındaki mesafe;

5. kontur derinliği.

Toprak özellikleri

Akımların akışı üzerindeki etkilerini dikkate almak için, birimi “Ohm ∙ m” olarak seçilen “Toprak özdirenci” terimi kullanılır. Latin harfi ρ ile gösterilir. Bu gösterge, toprak nemi ve bileşimi dahil olmak üzere birçok faktöre bağlıdır, hava koşulları dikkate alınsa bile belirli sınırlar içinde değişir.

Toprak özdirençinin değeri zeminde ölçülerek belirlenir ve ön yaklaşık hesaplamalar için ortalama değerleri tablolarda özetlenir. Topraklama elektrotları, iklim etkisini azaltmak için zemine 0,7 metre veya daha fazla gömülüdür.

Toprak bileşimi, nem, çalışma ortamının sıcaklığının bu göstergenin değeri üzerindeki etkisini karşılaştırmak önerilen tabloya dayanabilir.

Toprak ve su için yaklaşık özdirenç değerleri tablosu

Hayır. P / p

Çalışma ortamı

-20 ° C

-10 ° C

-5 ° C

Çözdürülmüş toprak

1

kum

11500

8000

5000

500

2

Kuvars katkılı kil kumu (siltli)

3000

1200

1100

45

3

Kumlu tın

1500

1000

500

800

4

Ağır tın

3500

—

1200

50

5

Nem içeriği% 6 ila% 40 olan kil

3000

3000

550

70

6

Taşlı kil (tabaka 1 ÷ 3 m ve sonra çakıl)

12000

—

1000

100

7

kalker

12600

7940

3000

2000

8

Kara dünya

—

1000

800

500

9

turba

—

1000

500

20

10

Nehir suyu

—

—

—

50-400

11

Göl suyu

—

—

—

50

Ohm m cinsinden boyut

Metal topraklama

Döngü elektrotlarının üretimi için genellikle seçin:

• paslanmaz alaşımlı çelik kaliteleri;

• boru, köşe, çubuk üretimi için kullanılan geleneksel çelik alaşımları;

• bakır kaplama çelik alaşımları.

İletkenliklerinin büyüklüğünü teknik kılavuzlarda bulmak kolaydır.

Topraklama direnci R'nin hesaplanmasını etkileyen döngü parametreleri

Toprak direncine ρ ek olarak, analiz şunları dikkate almalıdır:

1. elektrot uzunluğu L;

2. çapı D;

3. toprak yüzeyinden orta T'ye elektrot derinliği;

4. Toplam elektrot sayısı N;

5. Ki kullanım faktörü;

6. toprak C elektrolit içeriği.

Tek bir derin elektrottan topraklama hesaplama yöntemleri

Topraklama cihazı tek parça olabilir veya kaynak ile veya çalışma parçalarının dişli bağlantısı temelinde yapılan prefabrik bir yapıdan oluşturulabilir.

Elektrik direncini hesaplamak için, resimde gösterilen formülü kullanın.

Birkaç gömülü elektrottan topraklamanın hesaplanması için yöntemler

Tek bir elektrodun elektriksel direnci daha önce verilen formülle belirlenir ve bir sonraki resimde gösterilen oran, nihai sonuç üzerindeki toplam etkilerini hesaplamak için kullanılır.

Elektrotlar bir çizgi halinde olabilir veya bir üçgen veya başka bir simetrik geometrik şekil oluşturabilir.

Elektrolitik topraklama iletkenlerinden topraklamanın hesaplanması için yöntemler

Uygulanması için, geleneksel bir boru şeklinde yapılan yatay elektrotların direncini hesaplamakla aynı prensipler kullanılır. Sadece elektrolitin çevreleyen toprak üzerindeki etkisi dikkate alınır. Bunun için C katsayısının düzeltilmesi sağlanmıştır, 0.05 ila 0.5 arasında farklı koşullar altında değişebilir.

Direnci hesaplamak için formül resimde gösterilmiştir.

Elektrolitik topraklama, paslanmaz alaşımlı çelik veya korozyon işlemlerine dirençli bakır alaşımlarından yapılmış içi boş bir borunun yatay bir bölümü şeklinde yapılır. Bu sayede toprak, elektrolitik özelliklere sahip mineral tuzları olan elektrotlar ile doyurulur.

Toprağa düşen tuzlar, toprak neminin etkisi altında bir elektrolite dönüştürülür:

1. Toprağın iletkenlik özelliklerini geliştirir;

2. Toprağın elektrot yakınındaki donma sıcaklığını azaltır ve böylece toprak döngüsünün elektrik direncini daha da azaltır.

Bu tür yapıların çalışabilirliğini arttırmanın etkili bir yöntemi, aktivatörlerin kullanımıdır - düşük dirençli özel agregalar. Elektrodun dışına yerleştirilmeleri, toprak elektrotundan zemine doğru geçiş direncini azaltır ve elektrottan akım transferinin gerçekleştiği yüzey alanını arttırır.

Bu tür yapıların karakteristik bir özelliği, C katsayısının zamanla kademeli olarak azalmasıdır: elektrolitin toprağın kalınlığına yavaş nüfuz etmesi ve içindeki hacmindeki artış etkilenir.

Elektrolit yoğun toprakta bile elektrot tuzlarını yavaş yavaş süzer ve devreye alındıktan sonraki altı ay içinde C katsayısını 0.5'den 0.125'e düşürür.

Elektrolitik topraklama iletkenlerinin çalışmasının tüm bu özellikleri, elektrik laboratuvarlarının uzmanları tarafından hesaplanırken daha doğru bir şekilde dikkate alınır.

Home Master için Basitleştirilmiş Topraklama Metodolojisi

Özel bilgi sahibi olmayan bir ev elektrikçisinin, çeşitli düzeltmelerin ve katsayıların hesaplamaya sürekli olarak girilmesini gerektiren tüm bu teknolojilerde gezinmesi oldukça zordur. Zaten geliştirilmiş bir bilgisayar programına dayanan basit ve uygun fiyatlı bir çözüm sunuyor.

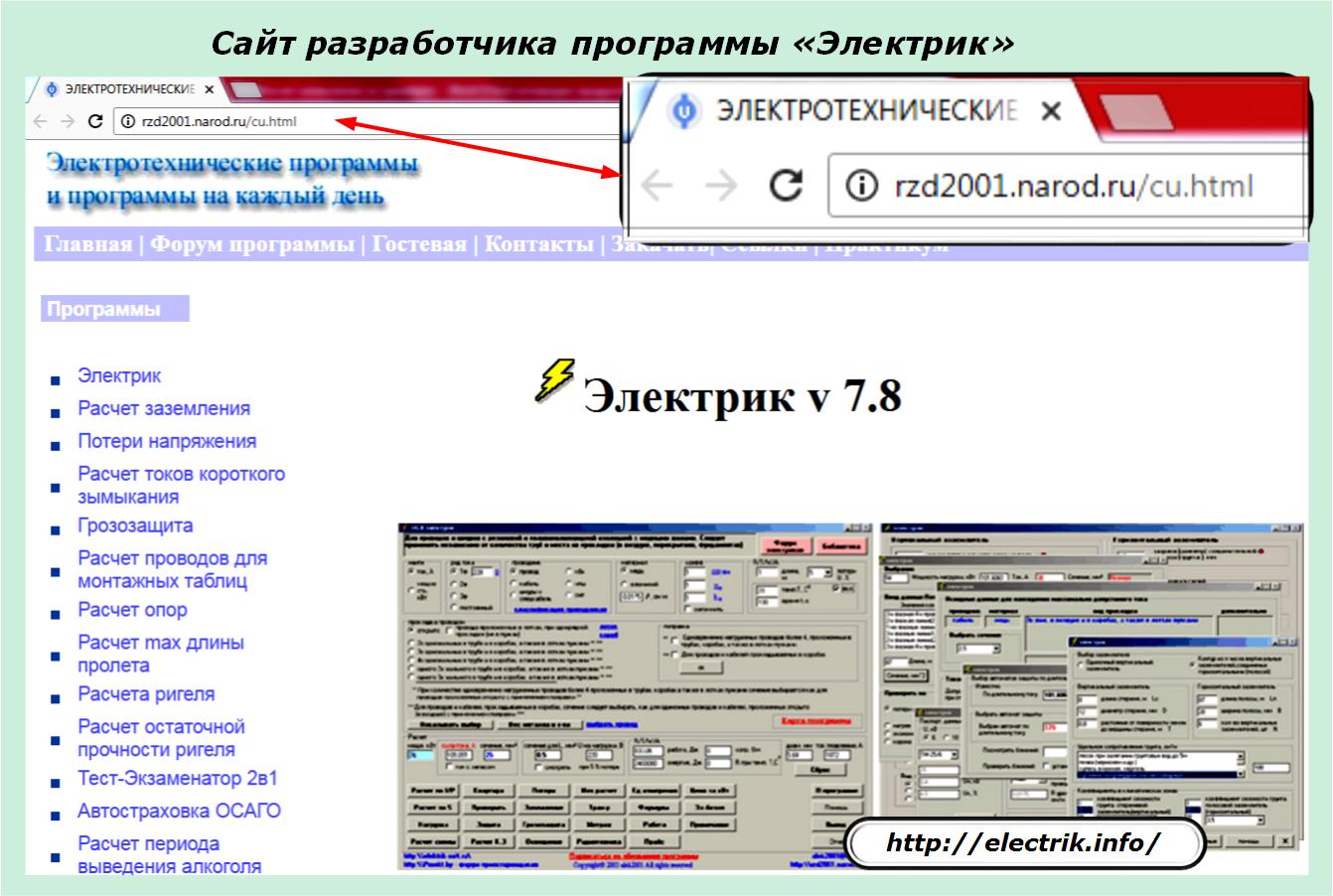

Bu basit bir şekilde adlandırılan bir yardımcı programdır: “Elektrik” ve geliştirici tarafından internet kaynakları üzerinden ücretsiz olarak serbestçe dağıtılır. Ancak, çalışma algoritmalarını geliştirmek için harcayacağı az miktarda parayı listeleyerek yardımcı olabilir.

İndirme programı 15.9 MB kaplayan arşivlenmiştir. Bir bilgisayara yüklendiğinde, C sürücüsünün “Program Files” dizininde bulunan bir CU klasörü oluşturur ve 55.5 MB yer kaplar.

"Elektrik" programını kullanarak topraklama direnci nasıl hesaplanır

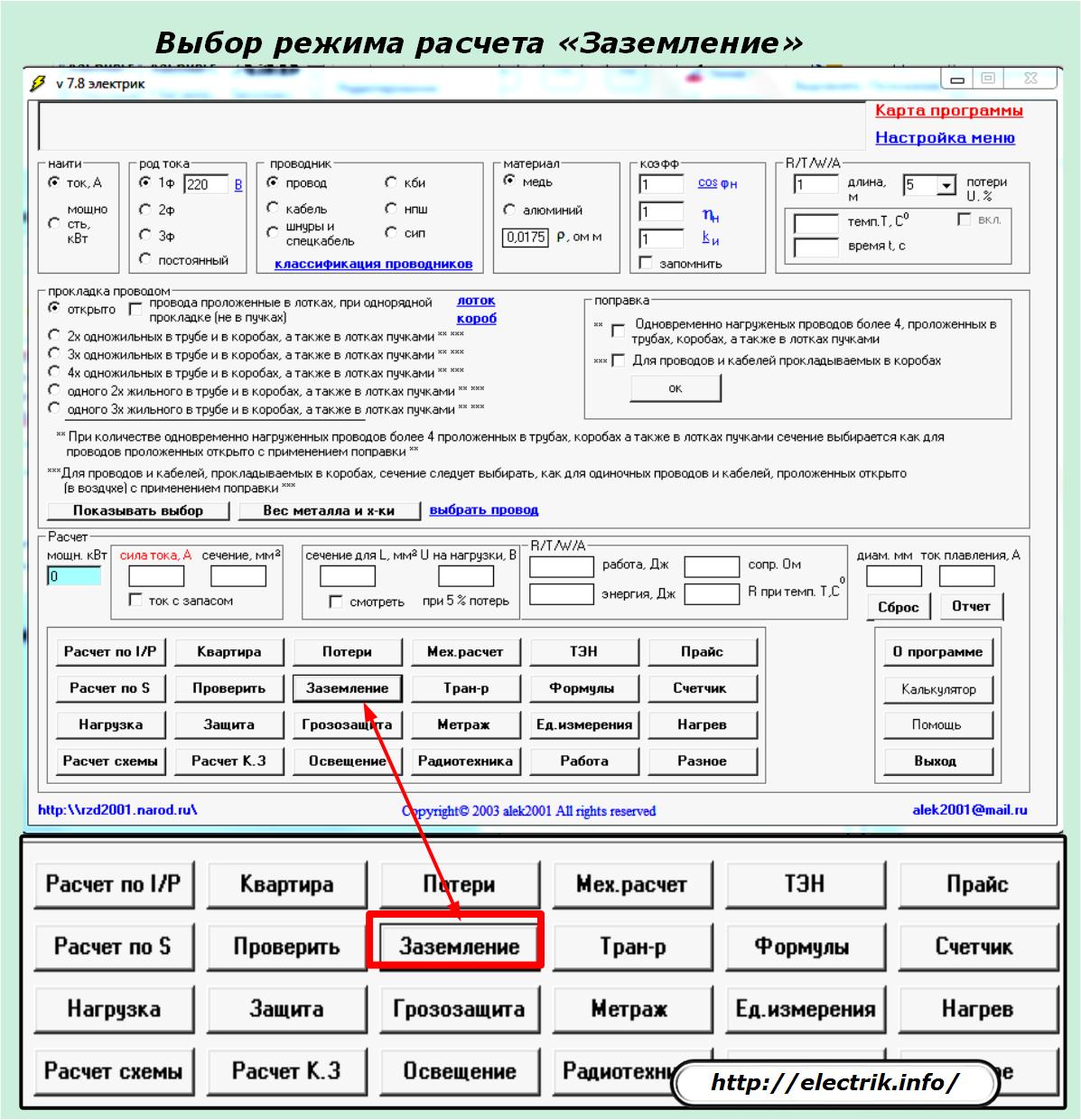

Yardımcı programı açtıktan sonra, penceresinin alt kısmında “Topraklama” hesaplama modunun seçilmesi gerekir.

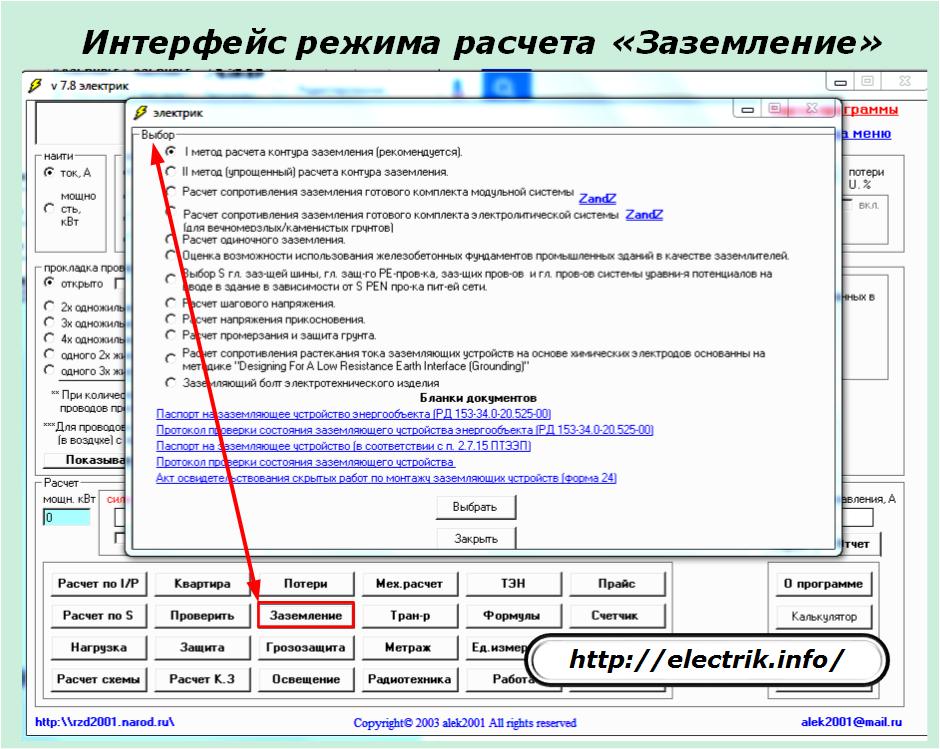

Topraklama cihazının tasarım tipini belirtmeniz gereken bir pencere açılır.

Örneğin, geliştirici tarafından önerilen 1 numaralı yöntemi alın ve bir nokta ile seçin ve sonra "Seç" düğmesine basın.

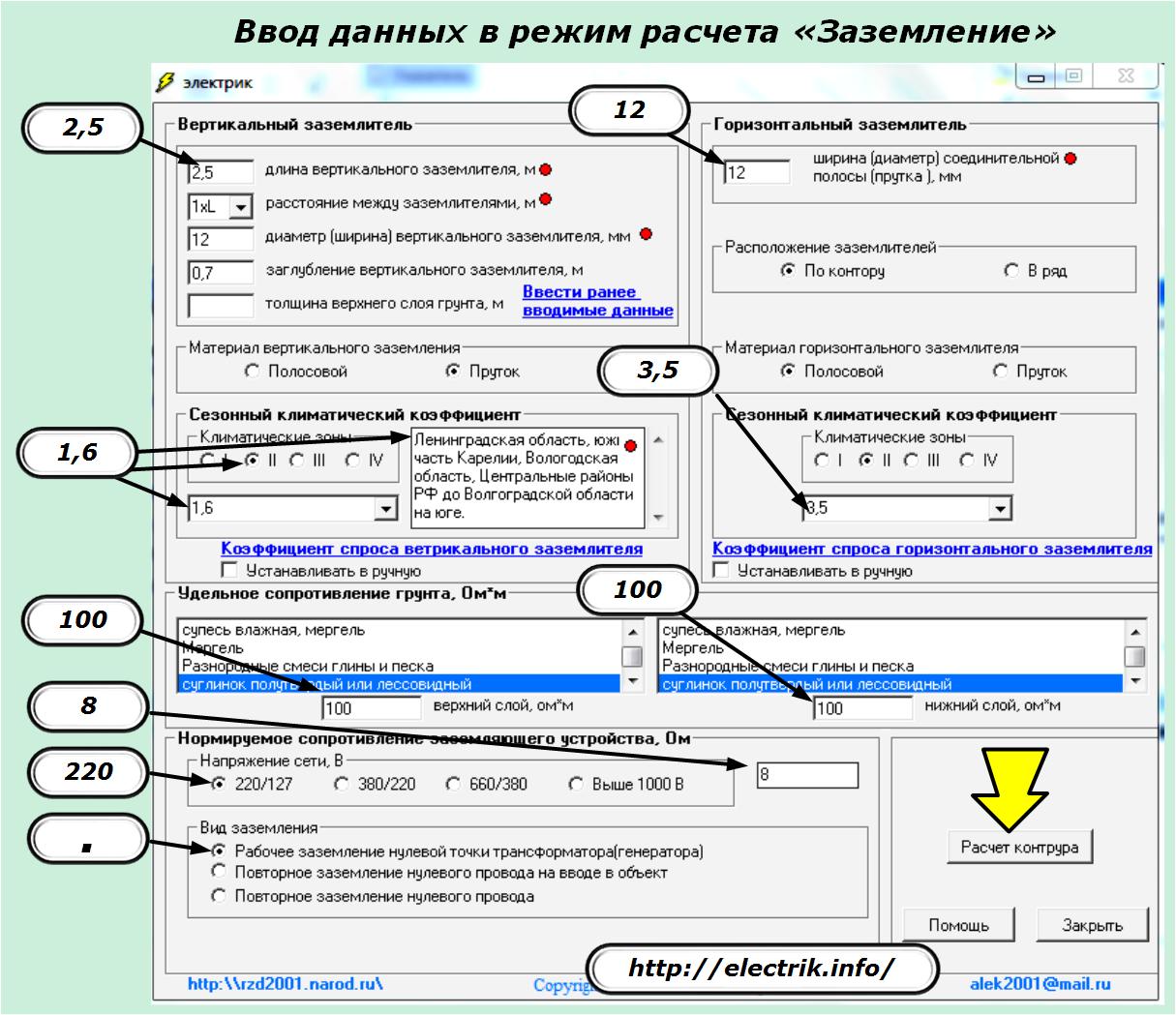

Kullandığımız topraklama döngüsünün tasarım verilerini ve ikamet ettiğimiz bölgenin iklim özelliklerini girmek için bir pencere açılacaktır. Ortalamadaki parametreleri ek dipnotlarda gösterildiği gibi giriyoruz, kontrol ediyoruz ve “Kontur hesaplama” düğmesine tıklıyoruz.

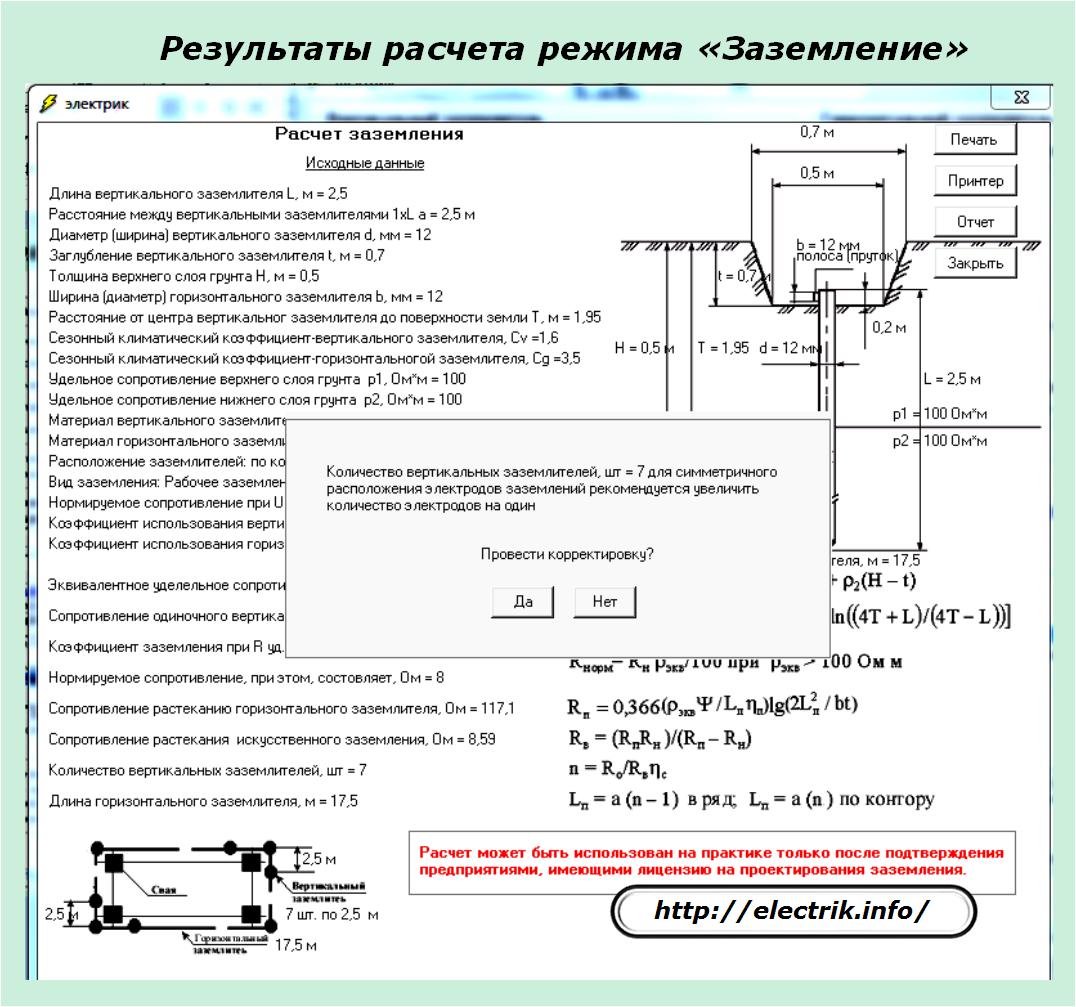

Program "Elektrikçi" bağımsız ve oldukça hızlı bir şekilde toprak döngüsünün tüm hesaplamasını gerçekleştirir, bir dağıtım şeması ve toprak elektrotlarının sayısı, tüm yapısal elemanların geometrik boyutları sunar.

Ayrıca, hesaplanan karakteristiklerin daha fazla ayarlanması ve zemin döngülerinin tasarımı için onaylanmış lisanslı elektrik laboratuvarları tarafından sağlanan sonuçların onaylanması ihtiyacı hakkında bir uyarı yayınladı.

Bu kontrol olmadan, topraklama iletkenlerinin çalışmasında bir hata mümkündür, bu da sahibine büyük maddi hasar verebilir ve acil durumlarda yakındaki kişilerde elektrik yaralanmalarına neden olabilir.

Uyarı! En doğru ve doğru yapılan hesaplama bile toprak döngüsünün kurulumunda ve bağlantısında hataları hariç tutamaz.

Laboratuvar tarafından ancak özel ekipmanlarında elektriksel ölçümler yapılarak tespit edilebilirler.

Kurulu topraklama döngüsünün kalitesi nasıl kontrol edilir

Tehlikeli akımların binadan çıkarılmasının doğruluğu sadece iki şekilde bulunabilir:

1. gerçek bir acil durum oluşumu ve geçişinin sonuçlarının doğrulanması;

2. elektriksel ölçümler.

İlk yöntem en doğru ve etkilidir, ancak arızaların ortadan kaldırılmasına izin vermez ve sıklıkla hataların varlığında üzücü sonuçlara yol açar. Uygulamada, ikinci yöntem kullanılır: eğitimli elektrik ünitelerinden uzmanların katılımı.

Laboratuvar hangi ölçümleri yapar?

Başlatılmamış insanlar arasında, karışıklık genellikle bu tür kuruluşların yaptığı temel çalışma ve terimlerle ortaya çıkar. Bu nedenle, onların yorumuna odaklanacağız:

1. topraklama direnci ölçümü;

2. topraklama direnci testi;

3. yalıtım direncinin ölçümü.

Gördüğünüz gibi, her üç çalışma türü de benzerdir, ancak kendi benzersiz hedeflerini takip ederek farklı teknolojiler kullanılarak gerçekleştirilirler.

Toprak direnci ölçümleri bir kişinin bir topraklama cihazı aracılığıyla dünyanın potansiyeli ile temas edebileceği metal cihazların durumlarının bağlantı kalitesini tanımlamayı amaçlamaktadır. Bu durumda, bu bölümün elektriksel direnci M416 tipi özel cihazlar veya çeşitli modifikasyonların modern analogları ile ölçülür.

Toprak direnci kontrolleri binanın yıldırımdan korunma durumunu analiz etmek için kullanılır. Değerlendirilmesi, tüm yapının aşınma derecesini belirlemek ve restorasyonu için öneriler sağlamak amacıyla en kötü çalışma koşullarında devrenin direncini belirlemek için yapılır.

Ölçüm için, pim elektrotları arazideki birkaç noktaya monte edilir ve bunlar ile devre arasında potansiyel bir fark sağlanır.

İzolasyon direnci ölçümleri Yani:

1. yüksek gerilim testleri yaparak dielektrik yalıtım tabakasının kayıp tanjantının belirlenmesi;

2. megohmmetre ile ölçümler.

Tüm bu işler, sıradan bir elektrikçinin kullanmadığı özel pahalı ekipman gerektirir.
