555 Tümleşik Zamanlayıcı Veri sayfasını taşıma
Bir zamanlar, sadece yirmi yıl önce, hem yerli hem de endüstriyel neredeyse tüm elektronik cihazlar yerli olarak üretildi. Buna göre, tüm temel baz - transistörler, mikro devreler, diyotlar, dirençler, evlerde kullanılmıştır.
Bunu anlamak için, modern standartlara göre çok büyük olmasa da, referans kitaplar yayınlanmıştır. Bu literatür o kadar azdı ki, mevcut terimlerle, en çok satanlar olarak adlandırılmalıdır: kitapçılarda, elektronikle ilgili tüm literatür anında satıldı. Bu kitapların alıcıları çoğunlukla radyo amatörleri ve tamir mühendisleridir.
Yandex'deki gibi. Her şey var
Şu anda, tüm elektronikler yurtdışında geliştirilmekte ve üretilmektedir, bu nedenle tüm temel üs de “oradan” dır. Bu, radyo pazarlarında ve çevrimiçi mağazalarda radyo bileşenleri edinme aşamasındadır. Örneğin KR1006VI1 arıyorsanız, yardımcı satıcılar size kesinlikle NE555. Birçok benzer örnek bulabilirsiniz. Bu durum sadece sevindiricidir, çünkü Sovyet zamanlarında radyo bileşenlerini işletmelerden “sürükleyerek” gizlemek günahtır, ancak aynı zamanda istenen her şey bulunamadı.
Doğal olarak, ithal parçalar için kağıt dizinler bulunmaz, çünkü bunlar basitçe verilmez. Ancak firmalar - her bir transistör, diyot veya mikro devre için elektronik formatta, çoğunlukla * .pdf dosyaları şeklinde üreticiler, serbest bırakma teknik dokümantasyon - Veri sayfasıher zaman internette bulunabilir.
Artık tek bir transistörün veya diyotun teknik özelliklerini bulmak için bin sayfalık bir kılavuzdan geçmenize gerek yok. Bu miktarda bilgi sadece bir veya iki sayfaya sığar. Doğru, bu Veri sayfası daha karmaşık bir şey için, örneğin bir mikrodenetleyici için ise, açıklamanın bir düzineden, hatta yüzlerce sayfadan fazla sürebileceğine dikkat edilmelidir.
555 Tümleşik Zamanlayıcı Veri Sayfası
Elektronik formatta NE555.pdf dosyası, yaklaşık 600 kilobayt hacimli bir dosyadır. Bu durumda, bu ayrıntıya dikkat etmelisiniz. Dokümantasyon Veri sayfası, 555 zamanlayıcı gibi, birçok şirket tarafından üretilmektedir. Zamanlayıcılar zamanlayıcı olarak kalır, içlerinde veya dışında hiçbir şey değişmez. Ancak Veri sayfası dosyalarının hacmi yüzden küçük bir kilobayt ile neredeyse yedi yüz arasında değişebilir. Yaklaşık 25 sayfa.
Bu fark, bazı açıklamalarda sadece elektrik parametrelerini, pin çıkışını, sinyallerin adını ve dahili devreyi bulabilmenizden kaynaklanmaktadır. Ve diğer, daha hacimli, farklı anahtarlama şemaları, hesaplama formülleri ve çok daha fazlası da vardır. Bu nedenle, ceteris paribus, daha hacimli * .pdf dosyalarını izlemelisiniz. Daha sonra, NE555.pdf Veri sayfasından birkaç şema dikkate alınacaktır.
Veri sayfasından multivibratör
Önceki makalede "555 integral zamanlayıcısında tasarımlar" Şekil 9, kendiliğinden salınan bir multivibratörün bir diyagramıdır. Bu devre, zaman ayarlı bir kapasitörün deşarjı için özel olarak tasarlanmış pim 7'yi kullanmaz ve kapasitör R1 direnci üzerinden şarj edilir ve boşaltılır. Bu nedenle, bu jeneratörün çıkış darbeleri sadece bir kıvrım şeklindeki darbeler olabilir. Bu darbelerin görev döngüsü 2'dir.
Gerekli herhangi bir görev çevriminin atımlarını elde etmek için, üreticiler Şekil 1'de gösterilen biraz farklı bir devre önermektedir.
Şekildeki dipnot, 5 CONT pininin paraziti önlemek için küçük bir kapasitör aracılığıyla ortak bir kabloya bağlanması gerektiğini söylüyor. Bu sonuç hakkında aşağıda açıklanacaktır.
Resim 1
Şekil 2'de zamanlama diyagramları gösterilmektedir.
Resim 2
Güç açıldığında, kapasitör C boşaltılır, bu nedenle TRIG pimi 2 düşüktür, bu da OUT çıkışının (pim 3) yüksek bir seviyeye ayarlanmasına neden olur.Kondansatör C, üzerindeki voltaj zamanlayıcının üst eşiğine (0.67 * Vcc) ulaşıncaya kadar dirençler (Ra + Rb) üzerinden şarj etmeye başlar. Şarj süresi tH = 0.693 * (RA + RB) * C olacaktır.
Bu şekilde nabız süresi oluşur.
Bu süreden sonra, zamanlayıcı çıkışı düşük bir seviyeye geçer ve C kapasitörü direnç RB ve özel bir çıkış 7 DISCH (deşarj) aracılığıyla boşaltılır. Deşarj, kapasitör üzerindeki voltaj (0.33 * V) 'ye kadar, tepki eşiği karşılaştırıcı TETİK. Zamanlayıcının çıkışı yüksek olarak ayarlanır ve döngü yeniden başlar. Deşarj süresi tL = 0.693 * (RB) * C'dir. Bu duraklama süresi olacaktır.
Darbe tekrar süresi, darbe ve duraklama süresinin toplamına eşittir = tH + tL + 0.693 * (RA + 2RB) * C ve darbe tekrarlama oranı frekans ≈ 1.44 / ((RA + 2RB) * C) olacaktır.

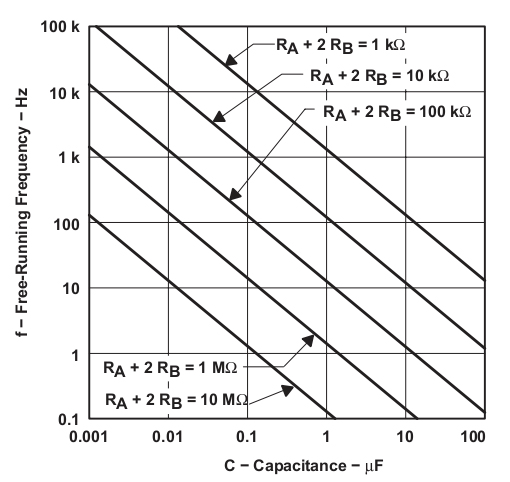

Şekil 3, bir veri sayfasından alınan bir nomogramı göstermektedir. Zamanlama kapasitörü ve dirençlerin herhangi bir kombinasyonu ile darbelerin frekansını en azından yaklaşık olarak belirlemenizi sağlar. Daha kesin olarak, frekans hesaplamalar sırasında ve daha sonra ayarlama sırasında seçilir. Sonuçta, elektronikteki birçok formülün yaklaşık sonuç verdiği kimseye bir sır değil.
Nomogram kullanılırken, tersi de, belirli bir frekansta RC zincirinin parametrelerini seçmek oldukça mümkündür.
Şekil 3.
Böyle bir ayrıntıya dikkat etmelisiniz: yukarıdaki formüllerin hiçbirinde bir besleme gerilimi yoktur. Sonuç olarak, salınımların sıklığı ve görev döngüleri hiçbir şekilde beslenmeye bağlı değildir. Bu değerler sadece RC zincirinin parametreleri tarafından ayarlanır. Zamanlayıcının çıkışındaki darbe frekansının kararlılığı da bu parametrelerin kararlılığına bağlıdır.
Gizemli sonuç 5 CONT
CONT, CONTROL Kontrol anlamına gelir. Burada kontrol voltajı uygulanır, bazen modülasyon denir. Bununla, karşılaştırıcıların eşik değerlerinin sabit değerlerini değiştirebilirsiniz, bu da şarj süresini değiştirmeyi mümkün kılar - zaman ayarlama kapasitörünün boşalması. Bu kontrol, PWM ve sinyalin zaman darbe modülasyonu ile jeneratörler oluşturmanıza izin verir. PWM modülatör devresi Şekil 4'te ve zamanlama diyagramı Şekil 5'te gösterilmektedir.
Resim 4
Devreye yakından bakarsanız, bunun tanıdık bir tek atış olduğunu söyleyebiliriz. Makalede açıklaması verildi. "555 integral zamanlayıcısında tasarımlar". Tek osilatör devresinde sadece 5 CONT pimi kullanılmaz, kesikli çizgi ile gösterilen kapasitörden “topraklanması” önerilir. Şekil 5'te gösterilen zamanlama şemaları, aşağıdaki sonuçları çıkarmamızı sağlar:
Resim 5
Kendi başına, darbe modülatörü üretmez, yani. bir jeneratör değil.
Harici darbeler girişine, bu durumda sabit bir frekans ve görev döngüsü ile beslenir.
Kontrol girişine CONT'a alternatif bir modülasyon gerilimi uygulanır, bunun etkisi altında giriş karşılaştırıcılarının eşikleri değiştirilir. Modülasyon gerilimi, veri sayfasındaki devreye notta açıklandığı gibi, doğrudan veya bir izolasyon kapasitörü yoluyla sağlanabilir.
Karşılaştırıcıların çalışması için eşikler, yükün voltajını belirler - zaman ayarlama kapasitörü C'nin deşarjı. Bundan elde edilen, Şekil 5'te alt şemada açıkça gösterilmiştir.
Darbeli osilatör
Devresi Şekil 6'da gösterilmiştir.
Resim 6
Devre tam olarak Şekil 1'de gösterilen multivibratör devresini tekrarlar, sadece üçgen şeklinde bir kontrol voltajının uygulandığı pim 5 CONT kullanır. Bu jeneratörün zamanlama diyagramı Şekil 7'de gösterilmektedir.
Tüm zaman çizelgelerinde yatay zaman değerlerinin ve dikey sapma kanalının hassasiyetinin gösterildiğine dikkat edilmelidir. Yani, bizden önce sadece bir serbest çizim değil, gerçek osilogramlar. Bu nedenle, modülasyon voltajlarının genliğinin yanı sıra giriş ve çıkış darbelerinin periyodunu ve frekansını belirlemek için kullanılabilirler.
Resim 7
Kondansatördeki voltaj veya daha ziyade zarfı, modülasyon sinyalinin şeklini tam olarak tekrarlar ve çıkış darbelerinin frekansı, modülasyon voltajına bağlı olarak değişir. Minimum modülasyon voltajı ile jeneratör çıkış frekansı maksimumdur. Bu voltaj arttıkça, modülasyon voltajı maksimuma ulaştığında çıkış frekansı düşer ve minimum seviyeye ulaşır.
Maksimum voltajı geçen modülasyon voltajı düşmeye başladığında, jeneratörün çıkış frekansı artmaya başlar, - döngü tekrar eder. Yükün genliği - zamanla değişen kapasitörün deşarjı da modülasyon voltajının etkisi altında değişir.

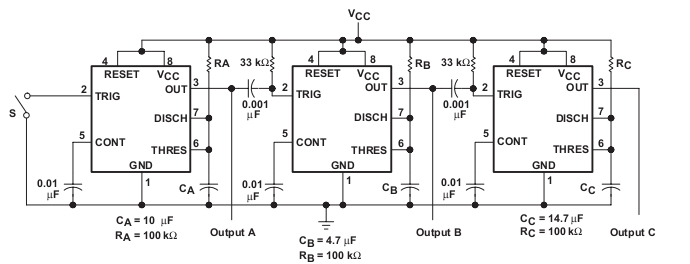

Göz önünde bulundurulan devrelere ek olarak, Veri sayfası ayrıca, daha önce belirtilen tek atım, nabız kaybı dedektörü, frekans bölücü ve Şekil 8'de gösterilen dizi zamanlayıcı devresinin devrelerini de dikkate alır.
Resim 8
Zamanlayıcının mantığı basittir: S düğmesine bastığınızda, zamanlayıcı A başlar ve A * çıkışında, RA * CA zamanlama devresi tarafından ayarlanan deklanşör hızından sonra düşük olan yüksek bir voltaj görünür. Bu darbenin farklılaştırma devresi 0.001uF * 33KΩ ile negatif farkı bir sonraki tek atışın TRIG girişine beslenir ve başlatır.
İkinci tek vuruşun çıktısında yüksek bir seviye belirledi. Zaman gecikmesinin sonunda, ikinci tek atış üçüncü olur. Prensip olarak, bu tek atışlık seri zincirin sonsuza kadar arttırılması mümkündür. Üç hücrenin zamanlama diyagramı Şekil 9'da gösterilmektedir.
Resim 9
Veri sayfasına bakın!
İşte çalışma hakkında böyle yararlı bilgiler, bu durumda, integral zamanlayıcı (555) veri sayfası incelenerek toplanabilir. Ve sonra genellikle birçok elektronik forumda şu diyalogları görmelisiniz: yardım, pliz, devreyi monte etme ve açma çalışmıyor. Ve bazen yanıt olarak, diyorlar, veri sayfasına bakın!
Makalenin devamı:Zamanlayıcı 555. Gerilim Dönüştürücüler
