Bir Çin avizesi nasıl onarılır - bir onarımın hikayesi
Makalede "İki telli bir avizeyi kontrol etme" çeşitli lamba gruplarının değiştirilmesine izin veren çeşitli şemalar dikkate alınmıştır. Tüm devreler için çalışma algoritması aynıdır: anahtara kısa bir tıklama ile ilk grup, ikinci saniye ile yanar, üçüncü grup her iki grubu aynı anda tıklatır. Avizeyi kapatmak için, her zamanki gibi anahtarı açık konuma getirin.
Farklı zamanlarda dikkate alınan tüm devreler radyo amatörleri tarafından geliştirilmiştir. Çin yapımı avizelerde, bu tür cihazlar zaten kurulmuş ve bunlara ek olarak bazı ek aydınlatma ve hatta bazen ses efektleri var. İş arkadaşım bu cihazlardan birinin onarımıyla uğraştı: üretim ekipmanlarını tamir etmekle meşgul oluncaya kadar kendiniz için çok çalışabilirsiniz. Ve bahsi geçen cihazın kusuru böyleydi - düğmeyi nasıl tıklarsanız da hiçbir şey açılmıyor. Hala devreyi onarmayı başardı, ama biraz alışılmadık bir şekilde. Dahası, kusurun kendisi tarafımızdan anlaşılmadı. Ama önce ilk şeyler.

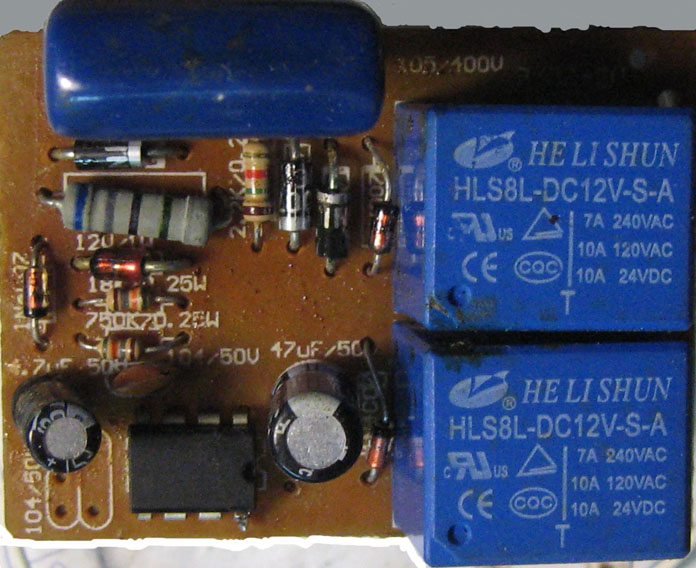

Görünüşte, cihaz oldukça basittir. İki röle, bir mikro devre ve kartta kibrit kutusundan biraz daha büyük olan birkaç parça vardır. Tahtanın görünümü Şekil 1'de gösterilmiştir.
Şekil 1. Çin avizesinin yönetim kurulu görünümü
Çince VERİ SAYFASI
Tüm çalışma mantığının HL2609 çipinde gizlendiğini varsaymak doğaldı. Veri sayfaları olan tanıdık siteleri aramak hiçbir şey getirmedi: çipi hiçbir yerde bulamadık. Ancak Google ve Yandex'deki aramaların bir sonucu olarak, gizemli bir yabancı bulmak hala mümkün oldu. Doğru, açıklama aslında beklenen Çince idi.

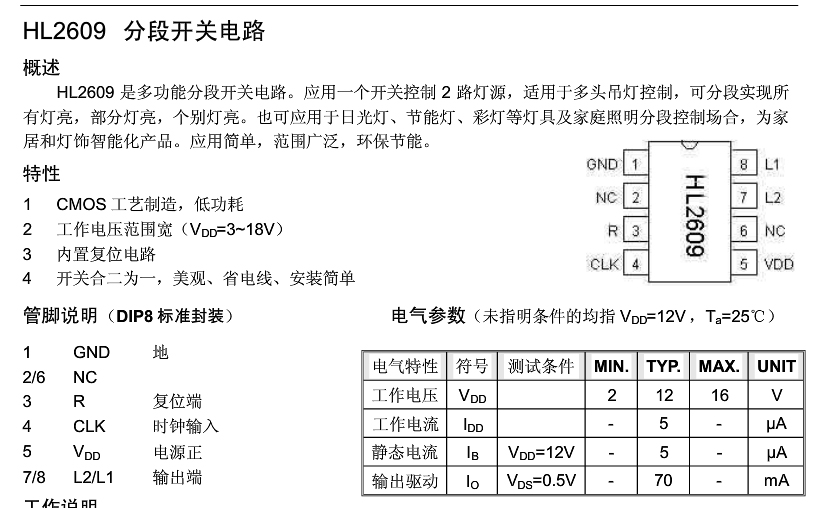

Her zamanki gibi * .pdf formatında indirmek mümkün değildi, bu yüzden ekran görüntüleri - ekran görüntüleri ile içerik olmak zorundaydım. Toplamda, ilki Şekil 2'de gösterilen üç ekran görüntüsü vardı.
Şekil 2. HL2609 yongasının pin çıkışı ve çalışma modları.
Hiyerogliflere dikkat etmezseniz, bu rakamdan aşağıdaki bilgileri çizebilirsiniz.
İlk olarak, DIP-8 paketinde bir HL2609 yongası var. İkincisi, bu CMOS yapısının bir mikroçipidir (Rus versiyonunda da bir CMOS'tur), 70mA'ya kadar maksimum çıkış akımı ile 2 ... 16V besleme gerilimleri aralığında çalışabilir. Ayrıca mikro devrenin pinout'unu (daha modern, biraz argo bir terim - pinout) gösterir.
Güç 1 ila 5 pim arasında sağlanır, yük (L1, L2) 7 ve 8 pimlerine bağlanır, 2 ve 6 pimleri, mikro devrenin içindeki NC (Bağlantı Yok) olarak belirtilir, hiçbir yere bağlanmaz.
R olarak gösterilen pim 3, ilk açıldığında mikro devrenin başlangıç durumuna sıfırlanması ve CLK'nın 4 pimi, anahtarın sonraki kısa süreli tıklamaları sırasında mikro devrenin durumunu değiştiren bir saat darbesidir.

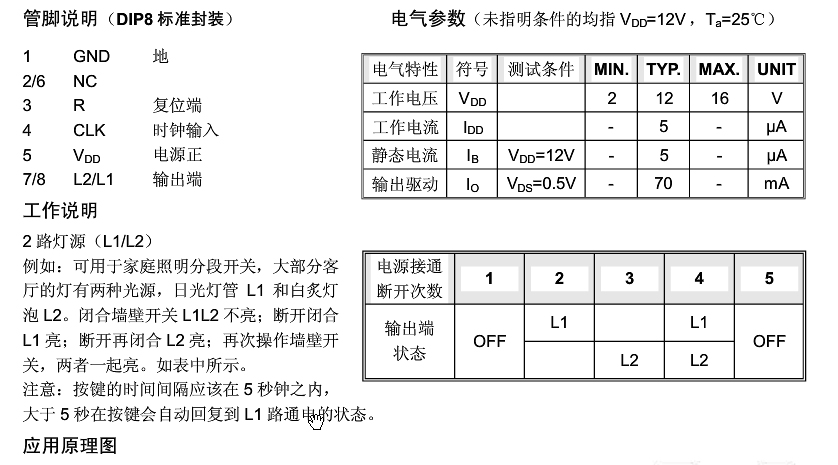

Alt tablodaki Şekil 3, mikro devrenin mantığını gösterir (doğruluk tablosu). Ayrıntılı açıklamalara ihtiyacı yoktur.
Şekil 3. HL2609 yongasının mantığı.

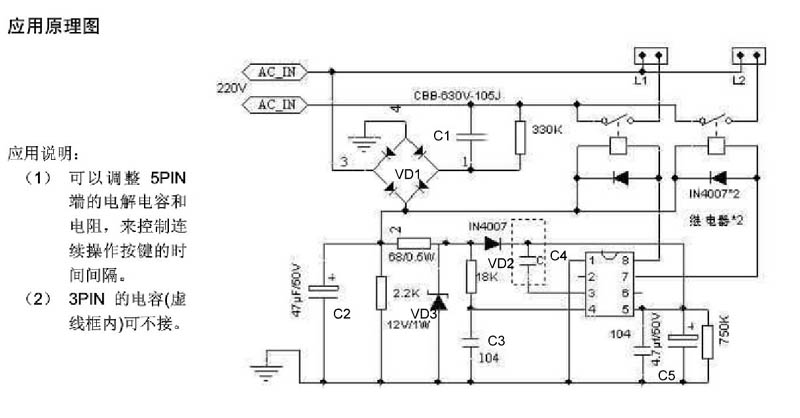

Çince veri sayfasının aynı sayfasında, görünüşe göre, tipik bir anahtarlama şeması olarak tüm cihazın bir diyagramı bulunmaktadır. Şekil 4'te gösterilmektedir. Ne yazık ki, mikro devrenin dahili cihazı gösterilmemiştir, ancak onarım sırasında nasıl yardımcı olabilir?
Şekil 4. Tipik HL2609 devresi.
Nasıl Çalışmalı
Diyagramdaki ve kartın kendisindeki detaylar, R1, R2, C1, vb.Gibi standart tanımlara sahip değildir. Bu nedenle, açıklamayı basitleştirmek için, şemada bu numaralandırma ek olarak yapılmalıdır. Parça numaraları Şekil 4'te gösterilmektedir.
Tüm devre, bir köprü devresine göre yapılmış transformatörsüz bir doğrultucu VD1 ile güçlendirilmiştir. körleme kapasitörü C1.Cihazı ilk kez açtığınızda (doğruluk tablosunun 1. sütunu), C2 kondansatörü şarj edilene kadar, C3 kondansatörü mikro devreyi başlangıç durumuna sıfırlayan düşük bir voltaja sahiptir, her iki röle de kapalıdır, lambalar doğal olarak yanmaz. Ayrıca, C3 kondansatörü yüksek bir seviyeye yüklenir ve devrenin daha fazla çalışmasından etkilenmez.
Aynı zamanda, lamba gruplarını değiştirmek için anahtarın kısa bir tıklaması için yongaya güç sağlayan C5 kondansatörü şarj edilir. Her bir tıklama ile, C4 kondansatörü üzerinde bir saat darbesi üretilir ve röle Şekil 3'te gösterilen doğruluk tablosuna göre değişir.
C2 kondansatörünün kısa bir tıklama sırasında tamamen deşarj olması için zamanı olmadığından, C3 kondansatörünün sıfırlama darbesi oluşmaz ve cihaz orijinal durumuna geri dönmez. Avize, her zamanki gibi kapatılır, bu da doğruluk tablosunun son sütununa karşılık gelir.
Her şey basit, açık ve anlaşılır gibi görünüyor, ancak klasiklerin söylediği gibi ...
"Ve aç - çalışmıyor!"
Cihazın şeması ve çalışma mantığı basit ve açıktır, içinde çalışacak hiçbir şey olmadığı anlaşılmaktadır. Ve yine de ...
Kusurun dışsal gösterimi - tek bir lamba grubu açılmaz. Parçaları, diyotları ve dirençleri kontrol ederek, bir multimetre arızalı parçalar bulamadı. Kondansatörler basitçe değiştirme yöntemi ile kontrol edildi. Buradan çıkan sonuç neydi? Çip suçlanacak.
Devreyi incelerken, rölelerin açılmaya çalıştığı anlaşıldı ve anahtarlama sırası tamamen Şekil 3'te gösterilen doğruluk tablosuna karşılık geldi. Ancak açma tamamen gerçekleşmedi: terminal 7 ve 8'de voltaj sadece 5 volta düştü. Ancak tamamen açık çıkış transistörleri ile bu terminallerdeki voltaj 0,5V'dan fazla olmamalıdır.
Bu arada, kapasitör C2'deki voltaj da 5V'a "sarkmıştır". Söndürme kapasitörü C1'in kapasitesindeki bir artış da kusurun ortadan kaldırılmasına yol açmadı. Ayrıca, bir diyot köprüsü değiştirilerek kontrol edildi. Olumlu bir etki elde edilmedi.

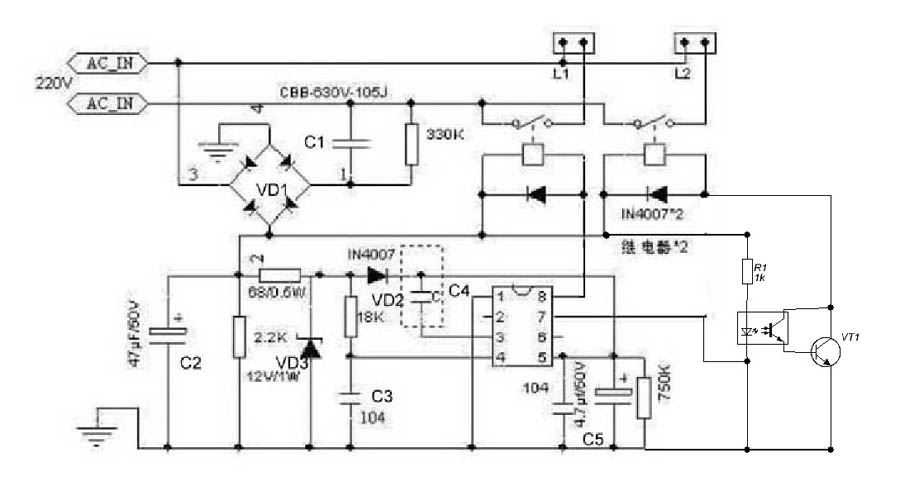

Araştırmalara devam edildi. Bir röle yerine, elbette sınırlayıcı dirençlerle LED'ler bağlandı. Anahtar tıklandığında, LED'ler yanar ve doğruluk tablosunda gösterilen gerekli sırada söner. Sorunu çözmenin yolu bu gibi görünüyor! Rölenin çalışmasını kontrol edecek bir transistör, bu tür bir amplifikatör ile bir optokuplör koymak gerekir. Bu deneyler Şekil 5'te gösterilmiştir.
Resim 5
Akıl yürütme aşağıdaki gibidir. Hatalı bir mikro devre röleyi açamaz ve optokuplör LED'i mikro devrenin çıkış aşamasını boşaltmalıdır. Optokuplör çıkışındaki transistör röleyi kolayca ve koşulsuz olarak açar. Ancak bu revizyon hala röleyi açmadıysa, sürprizimiz sınır tanımıyordu. Deneylerin çıkmaza girdiği ve daha fazla devam etmenin bir anlamı olmadığı görülüyor.

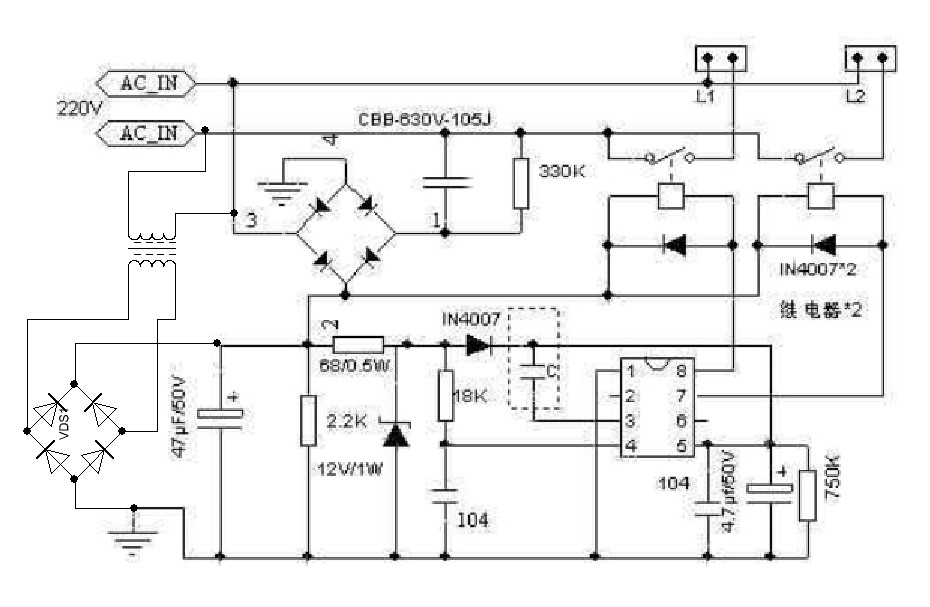

Sorun tamamen farklı bir yöntemle çözüldü. Devre orijinal durumuna geri yüklendi ve kapasitör C2'ye paralel olarak sadece bir doğrultucu köprülü uygun bir 12V transformatör olan ek bir kaynak bağlandı.
Böyle bir eklemeden sonra, devre beklendiği gibi, tüm anahtarlama algoritması tamamen uygulandı. Yine de, sorun çipin içinde yatıyor, ancak bir tane satın almak pek mümkün değil. Bu nedenle, burada sadece hackneyed ifadesini, sonuca ulaşmak için tüm araçların iyi olduğunu tekrarlayabilirsiniz. Yapılan ek bağlantılar Şekil 6'da gösterilmektedir.
Resim 6
Boris Aladyshkin
