Basit mantık probu
Dijital devrelerde sorun giderme için mantık probu şeması, yeteneklerinin bir açıklaması ve bir probla çalışma yöntemleri.
Elektronik dijital devrelerin onarımı ve kurulması için gerekli olduğu iyi bilinmektedir. osiloskop. Tabii ki, şimdi o günlerde fabrikalardaki büyük bilgisayarların onarılması gerektiğinde gitti. Ancak, çeşitli amaçlarla kullanılan cihazlar vardı. mikrokontrolörler, özel mikro devreler, küçük bir entegrasyon derecesi ile dijital mikro devreleri kullanan çok sayıda cihaz (tüm işletmeler ve kuruluşlar modern ithal ekipman edinmeyi başaramadı).
Darbeli devrelerde meydana gelen işlemleri geleneksel bir avometre ile görmek ve devrenin bir bütün olarak çalışması hakkında sonuçlar çıkarmak imkansızdır. Ancak osiloskop her zaman elinizin altında değildir. Bu durumda, tarif edilen mantıksal prob çok değerli bir yardımcı olabilir.
Literatürde birçok benzer cihaz tanımlanmıştır ve aynı amaca sahip olanların hepsi hala tamamen farklı parametrelere sahiptir: sadece rahatsız edici ve çalışmak için anlaşılmaz olan bazıları vardır. Bu problar, geçen yüzyılın sonuna kadar yerli sanayi tarafından üretildi.
Uzun yıllar boyunca, tasarımı aşağıda açıklanan mantıksal bir prob kullanma fırsatım oldu. Devrenin güvenilir ve kullanımı kolay olduğu kanıtlanmıştır.
Bu şema ile benzer şemalar arasındaki temel fark, oldukça geniş özelliklere sahip minimum parça sayısıdır. Devrenin özelliklerinden biri, bazen iki ışınlı bir osiloskop olmadan yapmanıza izin veren ikinci bir girişin varlığıdır.

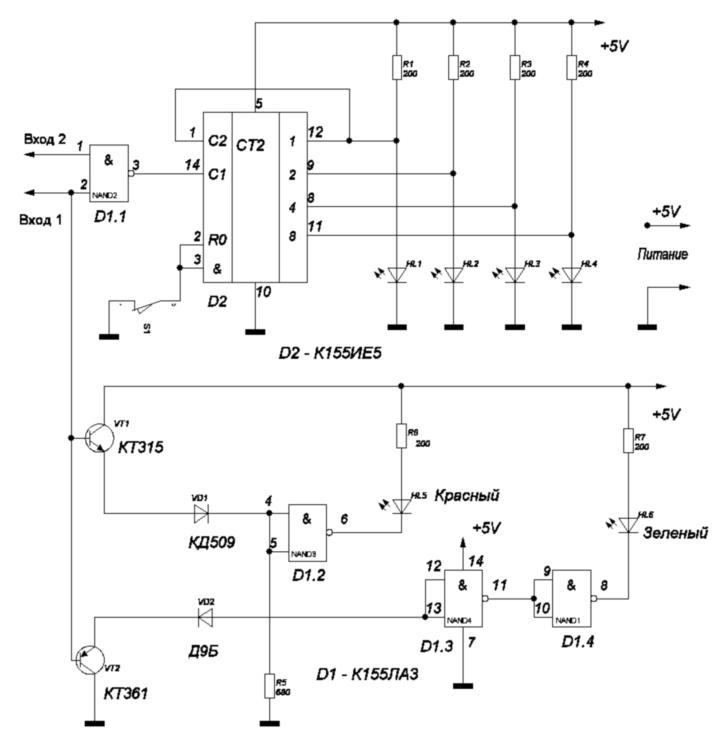

Mantık Probu Elektrik Şeması
Kavramın tanımı.
Probun güç kaynağı (+ 5V) test edilen devreden gerçekleştirilir.
İncelenen sinyal, cihazın giriş direncini arttırmak için tasarlanmış VT1, VT2 giriş transistörlerinin tabanına beslenir. Ayrıca, VD1, VD2 diyotları yoluyla, sinyal mantık elemanları Kırmızı ve yeşil LED'leri aydınlatan D1.2, D1.3, D1.4.
Prob ile çalışma teknikleri.
Kırmızı LED'in yanması, girişte 1 mantıksal birimin ve yeşil - mantıksal sıfırın bulunduğunu gösterir.
Açıklanan prob için, mantık sıfır voltajı 0 ... 0.4V ve mantıksal birim voltajı 2.4 ... 5.0V'dir. Probun giriş 1'i herhangi bir yere bağlı değilse, her iki LED de kapalıdır.
Giriş 1 test edilen devreye bağlandığında ve her iki LED'in de kapalı olması durumunda, bir arıza olduğunu varsayabiliriz. Bu seviyeye "gri" denir.
Mantıksal sıfır ve bir düzeylerini göstermeye ek olarak, prob ayrıca darbelerin varlığını da gösterebilir. Bu amaçlar için, çıkışlarına sarı LED HL1 ... HL4'ün bağlı olduğu bir ikili sayaç D2 kullanılır.
Her nabzın gelmesiyle, sayacın durumu bir artar. Nabız tekrarlama oranı küçükse, birkaç mikrosaniye süren nabız saniyede bir veya daha az görünse bile yanıp sönen sayaç LED'lerini görebilirsiniz. Böyle bir süreç sadece bir depolama osiloskopu ile sabitlenebilir - oldukça pahalı ve nadir bir cihaz.
Darbeler yüksek bir frekansta izlendiğinde, HL1 ... HL4 LED'leri, aslında darbelerle aydınlatılsa da, sürekli olarak yanıyor gibi görünüyor.
Kırmızı ve yeşil LED'lerin ışıltısının doğası gereği, yaklaşık olarak darbelerin şekli değerlendirilebilir. Her iki LED'in parlaklığı aynıysa, darbe süresi (kayıt 1) duraklatma süresine (kayıt 0) eşittir. Kırmızı LED'in daha yoğun yanması, darbe süresinin (kayıt 1) duraklatma süresinden (kayıt 0) daha uzun olduğunu ve bunun tersini gösterir.
Nabzın duraklamaya oranı, sadece bir LED'in parıltısının farkedilebileceği şekilde olabilir. Ancak aynı zamanda sayaç sayılmaya devam ederse, bakliyat vardır.S1 düğmesi sayacı sıfırlamak için kullanılır: HL1 ... HL4 LED'lerine basıp bıraktıktan sonra söner ve durumlarını değiştirmezlerse, o zaman darbe yoktur ve prob basitçe sıfır veya bir mantıksal seviye görüntüler.
Detaylar hakkında birkaç söz.
VD1, VD2 diyotları, herhangi bir darbeli düşük güçlü diyot ile değiştirilebilir. Sadece bu durumda, VD1'in silikon ve VD2'nin germanyum olması gerektiği unutulmamalıdır: sıfır ve birlik seviyesini ayıranlardır. Transistörler herhangi bir harf indeksi ile olabilir veya KT3102 ve KT3107 ile değiştirilebilir.
Yongalar, ithal analoglarla değiştirilebilir: SN7400N'de K155LA3 ve SN7493N'de K155IE5.
Probun tasarımı isteğe bağlıdır, ancak en iyi, uygun bir plastik kutuya yerleştirilmiş bir prob şeklinde bir baskılı devre kullanılarak yapılır.
Bir sonda ile çalışırken, 5V'dan daha yüksek bir gerilime sahip devrelere güç bağlamak ve ayrıca bir ölçüm sondası ile bu tür devrelere dokunmamak için dikkatlice izlemelisiniz. Bu tür dokunuşlar cihazın onarımına yol açar.
Boris Aladyshkin
