Ev yapımı LED Şerit Işık
LED aydınlatma konusu son zamanlarda en popüler olanlardan biridir. Çoğu durumda, internette, ev yapımı ışık kaynakları arasında, ayrı LED'lerden yapılan ve arızalı bir muhafazaya monte edilen lambaları karşılamak zorunda kaldım enerji tasarruflu lamba güç kaynağı ile birlikte.
Bu düzenleme, lambada herhangi bir değişiklik yapılmadan geleneksel akkor lamba yerine bir LED lamba kullanılmasına izin verir. Göreceli karmaşıklık, bu tasarımın bir dezavantajı olarak kabul edilmelidir. pcb imalatGenellikle bir daire şeklindedir. Ayrı LED'lerden yapılmış ev yapımı bir LED lambanın uygulanmasına bir örnek, Şek. 1.
Aynı zamanda, günümüzde çok geniş bir popülerlik kazanmıştır. led şerit. Ancak, kural olarak, çoğunlukla dekoratif aydınlatma için ve çok nadiren - aydınlatma olarak kullanılırlar. Bununla birlikte, ana aydınlatma için değilse, o zaman belirli alanların yerel aydınlatması için LED şeritlerin kullanımı oldukça etkili olabilir. Bu nedenle, bugün yaratma hakkında konuşacağız LED şeridine dayanan basit bir ev yapımı lamba.
Şek. 1.Ayrı LED'lerden yapılmış ev yapımı LED lamba
LED şerit - Bu çerçevesiz LED ve üzerinde esnek bir "baskılı devre kartı" akım sınırlayıcı dirençler. Bandın tasarımı, özel gereksinimlere bağlı olarak gerekli parçaları kesmenizi sağlar. Kesim hattının yakınında, güç kablolarının lehimlendiği temas pedleri vardır. Ters tarafta, LED şeride kendinden yapışkanlı bir film uygulanır. En popüler olanları 12V ile çalışan bantlar.
Bir keresinde ebay.com'dan su geçirmez bir LED şerit 5050 SMD LED Şerit sipariş ettim (Şekil 2).
Şek. 2LED Şerit Su Geçirmez 5050 SMD LED Şerit
Bu LED şeridi aşağıdaki özelliklere sahiptir: ışık emisyon açısı - 120 derece; besleme gerilimi - 12V; akım tüketimi - 1 metrede 1.2A; ışık akısı - 780-900 Lm / m koruma sınıfı - IP65
Neredeyse bir yıl boyunca bant boşta kaldı, ancak elektronik balast (elektronik balast), bilgisayarın yakınındaki işyerini aydınlatmak için kullanılan floresan lambada ikinci kez "uçtuğunda", aydınlatmayı organize etmenin daha modern yollarına geçmem gerektiğini fark ettim.
Olgu olarak 30 cm uzunluğunda 8 W floresan lambalar için aynı başarısız lamba kullanıldı ve “LED versiyonuna” dönüşümü çok basit.
Lambayı söküyoruz, elektronik balast kartını çıkartıyoruz ve lambanın iç yüzeyine bir LED şerit yapıştırıyoruz. Her bir segmentte üç LED bulunan toplam altı segment veya aralarında 15 mm aralıklarla monte edilen toplam 18 LED (Şekil 3).
Şek. 3 Ev yapımı bir LED lambanın genel görünümü
Arızalı elektronik balastları atmak gerekli değildir; baskılı devre kartı lambamızın güç kaynağı ünitesi için kullanılabilir. Ve sadece tahta değil, aynı zamanda bazı bileşenleri (tabii ki bozulmadan kalmaları şartıyla), örneğin bir diyot köprüsü. Güç kaynağı ünitesinde daha ayrıntılı olarak duralım.
LED'lere güç sağlamak için akım stabilizasyonu olan güç kaynakları kullanmak gerekir. Aksi takdirde, LED'ler yavaş yavaş kritik bir sıcaklığa kadar ısınır ve bu kaçınılmaz olarak arızalarına yol açar.
Bizim durumumuzdaki en basit ve en uygun çözüm, balast kapasitörlü trafosuz bir güç kaynağı kullanmak olacaktır (Şekil 4).

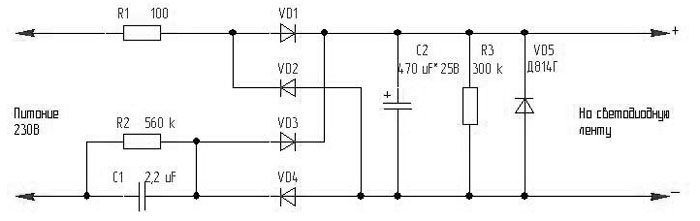

Şek. 4 Şemabalast kapasitörlü transformatörsüz güç kaynağı
Şebeke gerilimi bir C1 balast kapasitörü tarafından söndürülür ve VD1-VD4 diyotları üzerine monte edilmiş bir doğrultucuya beslenir.Doğrultucudan yumuşatma filtresine (C2) sabit bir voltaj verilir.
Dirençler R2 ve R3, sırasıyla C1 ve C2 kapasitörlerini hızlı bir şekilde boşaltmak için kullanılır. Direnç R1, açılma sırasında akımı sınırlar ve zener diyot VD5, açık bir LED şerit olması durumunda güç kaynağının çıkış voltajını 12V'den fazla sınırlamaz.
Hesaplama gerektiren bu devrenin ana elemanı, kapasitör C1'dir. Güç kaynağının sağlayabileceği akımın derecesi belirlenir. Hesaplamanın en kolay yolu özel bir hesap makinesi kullanmaktır.
Pasaport verilerine göre, 30 cm'lik bir LED şeridinin bir segmentinin uzunluğu için maksimum akım 1.2 A / 0.3 = 400 mA olmalıdır. Tabii ki, LED'leri maksimum akımla çalıştırmamalısınız.
Yaklaşık 150 mA ile sınırlamaya karar verdim. Bu akımla, LED'ler az ısınma ile optimal (öznel algı için) parlamayı sağlar. Hesap makinesine ilk verileri girerek, kapasitör C1 değerini 2.079 μF'ye eşit olarak elde ederiz (Şekil 5).
Şek. 5 Ev yapımı bir LED lambanın güç kaynağı devresi için kapasitörün hesaplanması
Hesaplamaya göre en yakın standart kapasitör derecesini seçiyoruz. Nominal 2,2 uF olacaktır. Kondansatörün tasarlandığı voltaj en az 400V olmalıdır.
Balast kondansatörünü hesapladıktan ve güç kaynağı devresinin elemanlarını seçtikten sonra, bunları hatalı elektronik balastın kartına yerleştiriyoruz. Gereksiz tüm parçaların çıkarılması tavsiye edilir (dört diyotun köprüsü hariç). Güç kaynağı kartının görünümü Şek. 6.
Şek. 6Güç kaynağı kartının görünümü
LED şeridi güç kaynağına bağlarız, ağa açın ve çalışırken ev yapımı lambayı kontrol edin.
Güç kaynağının montajını ve çalışmasını kontrol ettikten sonra, muhafazaya takın ve sürekli çalışma yerine LED şeritten yükseltilmiş lambayı yerleştirin (Şek. 7).
Şek. 7 Ev Yapımı Şerit LED Işık
Uyarı! Bu güç kaynağı devresi trafosuzdur ve ana şebekeden galvanik izolasyonu yoktur. Kurulum ve devreye alma sırasında güvenlik kurallarına harfiyen uymak gerekir. Güç kaynağı, yalıtım malzemesinden yapılmış bir muhafazaya monte edilmelidir, lambanın çalışması sırasında canlı parçalarına dokunmanın imkansızlığını sağlamak gerekir.
